本文深入探讨了IS-IS路由协议的原理与应用，包括其作为链路状态路由协议的特性，如使用SPF算法进行路由计算，以及在不同级别路由器（L1、L2和L1-2）之间的邻居关系建立过程。文章还详细介绍了NSAP地址的结构和换算方法，最后通过实验步骤展示了如何在实际网络环境中配置和测试IS-IS协议。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

ISIS

目录

一：什么是IS-IS？

1.1：概述

中间系统到中间系统（IS-IS，Intermediate system to intermediate system，意为“中间系统到中间系统”）是一种内部网关协议，是电信运营商普遍采用的内部网关协议之一
IS-IS与OSPF一样都是链路状态路由协议，使用SPF算法，使用Hello包建立邻居关系、使用LSP交换链路状态信息，采用分层设计.

1.2：华为IS-IS的路由种类和功能？

  • 两种路由器级别，L1和L2
  • L1负责在同一个区域内传播链路状态信息（类似OSPF中的1类和2类）
    L2负责在不同的区域内相互传播链路状态信息（类似OSPF的3类）
  • 三种路由器的功能：L1，L2和L1-2
  • L1能获取区域内的路径信息，
  • L2能获取区域间的路径信息
  • L1-2:能同时获取区域内和区域间路径
  • 连接L2路由器和L1/L2路由器的路径会形成骨干区域
  • IS-IS度量值
  • 接口的度量值默认是10，可修改

1.3：邻居关系的建立

相同区域内

  • L1可以和L1，L1-2建立邻居关系，但无法和L2建立邻居关系
  • L2可以和L2，L1-2建立邻居关系
  • L1-2可以和L1和L2建立邻居关系
    不同区域内
  • L1无法和其他路由建立邻居关系
  • L2可以和其他路由建立邻居关系，除了L1
  • L1-2可以和其他路由建立邻居关系，除了L1

1.4：NSAP地址

  • IS-IS中NSAP类似于OSPF中的router-id
  • LSP 使用NSAP地址来标识路由器并建立拓扑表，因此为IP提供路由选择需要NSAP地址
  • NSAP地址8-20字节，用16进制标识，包含如下主要信息：
    1.区域编号
    2.系统编号（固定6个字节）
    3.NSEL位（固定1字节，并重置为0）
    例如：49.0001.0020.0200.2002.00
    分析：49.0001：49是固定格式，0001代表在area1，若区域为30，则为49.0030
    0020.0200.2002：是由IP地址2.2.2.2转换过来的
    00：固定格式

1.4.1：NSAP地址的换算

原则：
通过环回口32位地址补齐成48位获得，即补足3位，然后4位分割
举例： 12.12.12.12
补足3位：变成012.012.012.012
4位分割：变成0120.1201.2012
所以12.12.12.12转换后变为：49.0001.0120.1201.2012.00

二、实验

2.1实验环境

在这里插入图片描述

2.2实验目的：

了解熟悉ISIS的机制，完成实验，通过ISIS协议全网互通,使路由器相互学习到各自的路由表。

2.3实验步骤：

1、路由器端口配置IP地址，环回地址。
2、isis端口申明，路由泄露。
3、RIP配置，引入isis，在ISIS引入RIP。
4、测试。

三、配置

3.1路由配置：

R5的配置:

sysname R5
isis 1
is-level level-1
network-entity 49.0001.0050.0500.5005.00

firewall zone Local
priority 16

interface GigabitEthernet0/0/0
ip address 45.0.0.2 255.255.255.252
isis enable 1

interface GigabitEthernet0/0/3

wlan

interface NULL0

interface LoopBack0
ip address 5.5.5.5 255.255.255.255
isis enable 1

interface LoopBack1
ip address 202.0.0.1 255.255.255.0
isis enable 1

interface LoopBack2
ip address 202.0.1.1 255.255.255.0
isis enable 1

user-interface con 0
user-interface vty 0 4
user-interface vty 16 20

return
在这里插入图片描述

R4配置：

sysname R4

isis 1
network-entity 49.0001.0040.0400.4004.00
import-route isis level-2 into level-1

firewall zone Local
priority 16

interface GigabitEthernet0/0/0
ip address 45.0.0.1 255.255.255.252
isis enable 1

interface GigabitEthernet0/0/1
ip address 34.0.0.2 255.255.255.252
isis enable 1

interface GigabitEthernet0/0/3

wlan

interface NULL0

interface LoopBack0
ip address 4.4.4.4 255.255.255.255
isis enable 1

user-interface con 0
user-interface vty 0 4
user-interface vty 16 20

Return

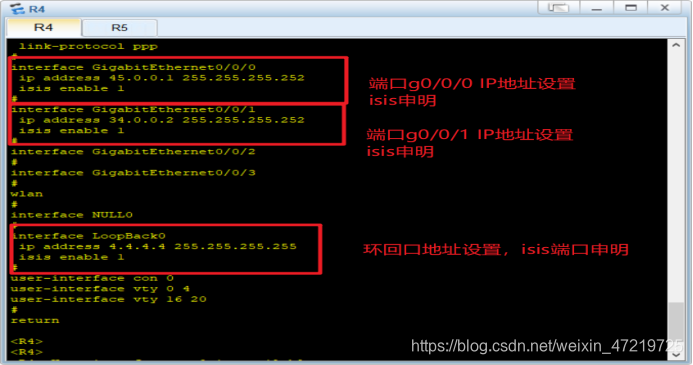

在这里插入图片描述

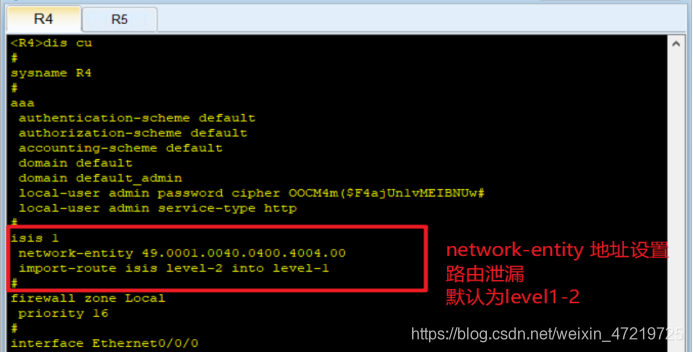

在这里插入图片描述

R3配置：

sysname R3

isis 1
is-level level-2
network-entity 49.0001.0030.0300.3003.00

firewall zone Local
priority 16

interface GigabitEthernet0/0/0
ip address 23.0.0.2 255.255.255.252
isis enable 1

interface GigabitEthernet0/0/1
ip address 34.0.0.1 255.255.255.252
isis enable 1

wlan

interface NULL0

interface LoopBack0
ip address 3.3.3.3 255.255.255.255
isis enable 1

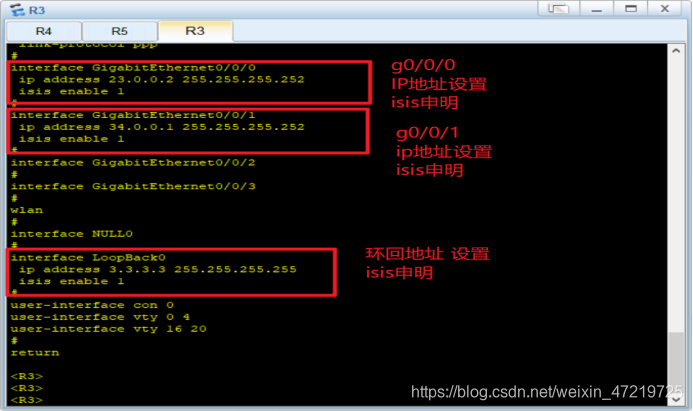

在这里插入图片描述
在这里插入图片描述

R2配置:

sysname R2

isis 1
network-entity 49.0001.0020.0200.2002.00
import-route isis level-2 into level-1

firewall zone Local
priority 16

interface GigabitEthernet0/0/0
ip address 23.0.0.1 255.255.255.252
isis enable 1

interface GigabitEthernet0/0/1
ip address 12.0.0.2 255.255.255.252
isis enable 1

wlan

interface NULL0

interface LoopBack0
ip address 2.2.2.2 255.255.255.255
isis enable 1

return

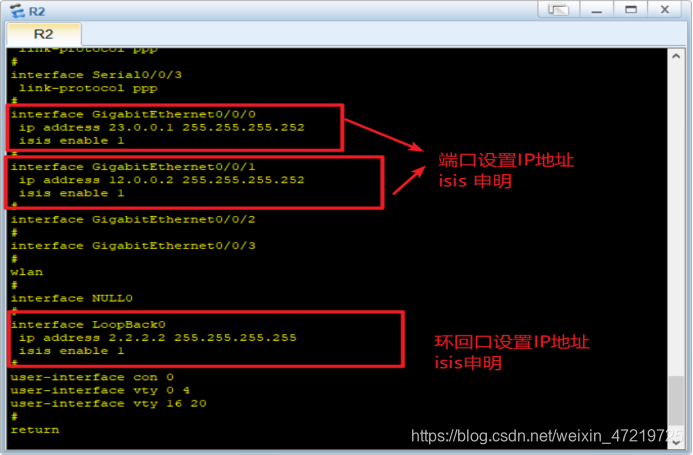

在这里插入图片描述
在这里插入图片描述

R1配置:

sysname R1
isis 1
is-level level-1
network-entity 49.0001.0010.0100.1001.00
import-route rip 1 level-1

firewall zone Local
priority 16

interface GigabitEthernet0/0/0
ip address 16.0.0.1 255.255.255.252

interface GigabitEthernet0/0/1
ip address 12.0.0.1 255.255.255.252
isis enable 1
wlan

interface NULL0

interface LoopBack0
ip address 1.1.1.1 255.255.255.255
isis enable 1

rip 1
undo summary
version 2
network 16.0.0.0
import-route isis 1 cost 5

user-interface con 0
user-interface vty 0 4
user-interface vty 16 20

return

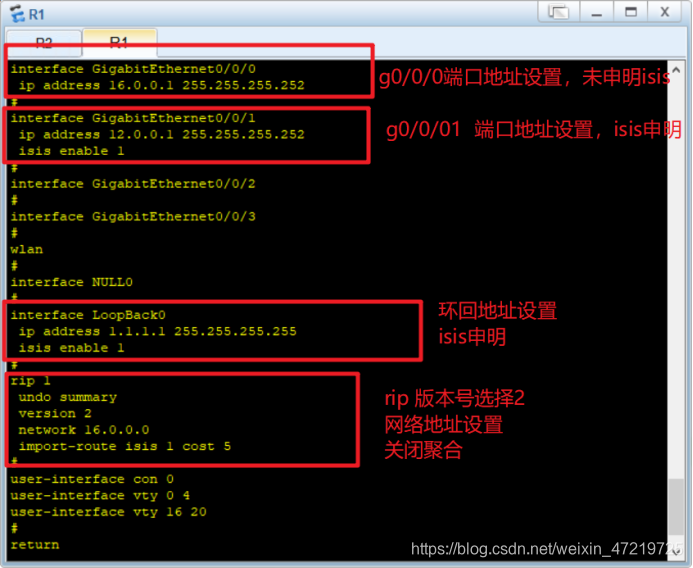

在这里插入图片描述
在这里插入图片描述

R6配置：

sysname R6

firewall zone Local
priority 16

interface GigabitEthernet0/0/0
ip address 16.0.0.2 255.255.255.252

wlan

interface NULL0

interface LoopBack0
ip address 6.6.6.6 255.255.255.255

interface LoopBack1
ip address 203.0.0.1 255.255.255.0

interface LoopBack2
ip address 203.0.1.1 255.255.255.0

rip 1
undo summary
version 2
network 203.0.0.0
network 203.0.1.0
network 6.0.0.0
network 16.0.0.0

user-interface con 0
user-interface vty 0 4
user-interface vty 16 20

return

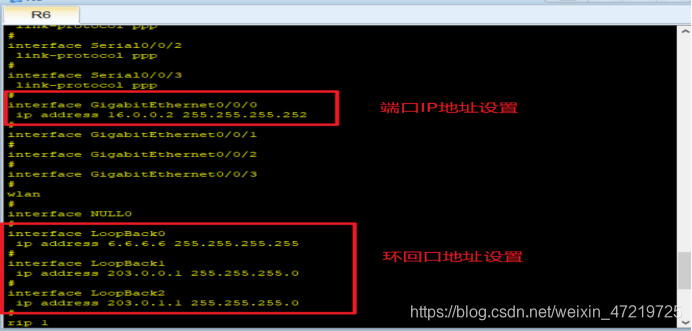

在这里插入图片描述

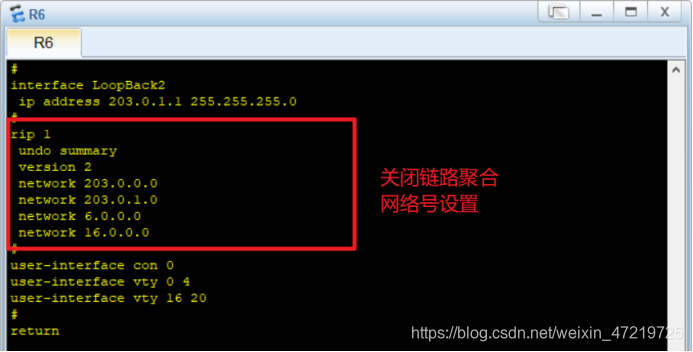

在这里插入图片描述
