ANSYS|workbench输出梁的剪力图和弯矩图

在学习workbench的时候突然想到能不能求解材料力学中梁受力的问题，今天就给大家介绍一下如何利用workbench输出剪力图和弯矩图。

1：问题

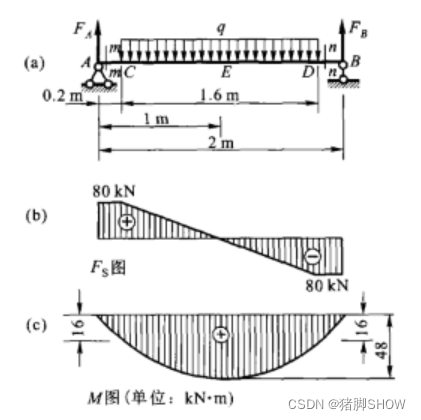

如图所示：一简支梁受集度为 q=100kN/m 的均布载荷作用，试作出梁的剪力图和弯矩图。

2：workbench建模

首先打开workbench，选择 Static Structural，在这里我们使用 DesignModeler 来进行建模：

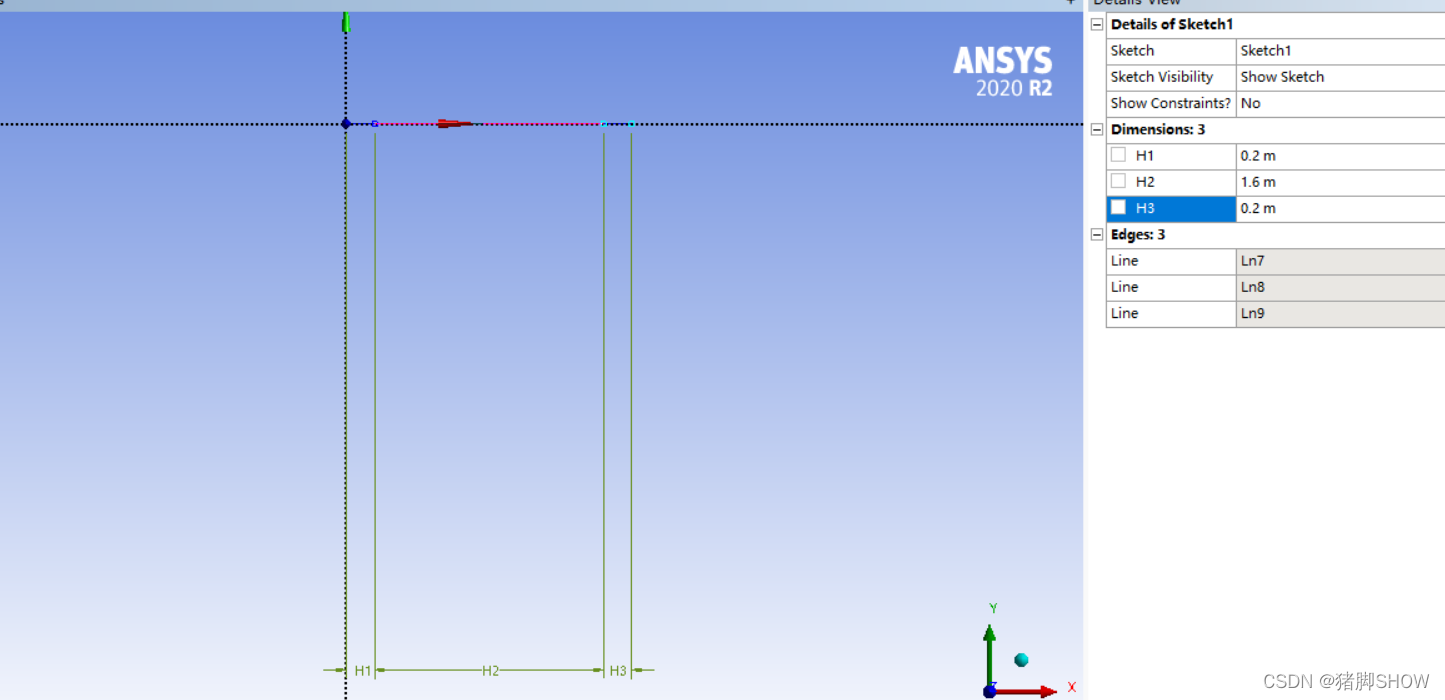

对于梁结构，我们通过概念建模的方式进行绘制。通过观察梁的结构，我们可以绘制三个线段，长度分别为 H1=0.2m、H2=1.6m、H3=0.2m

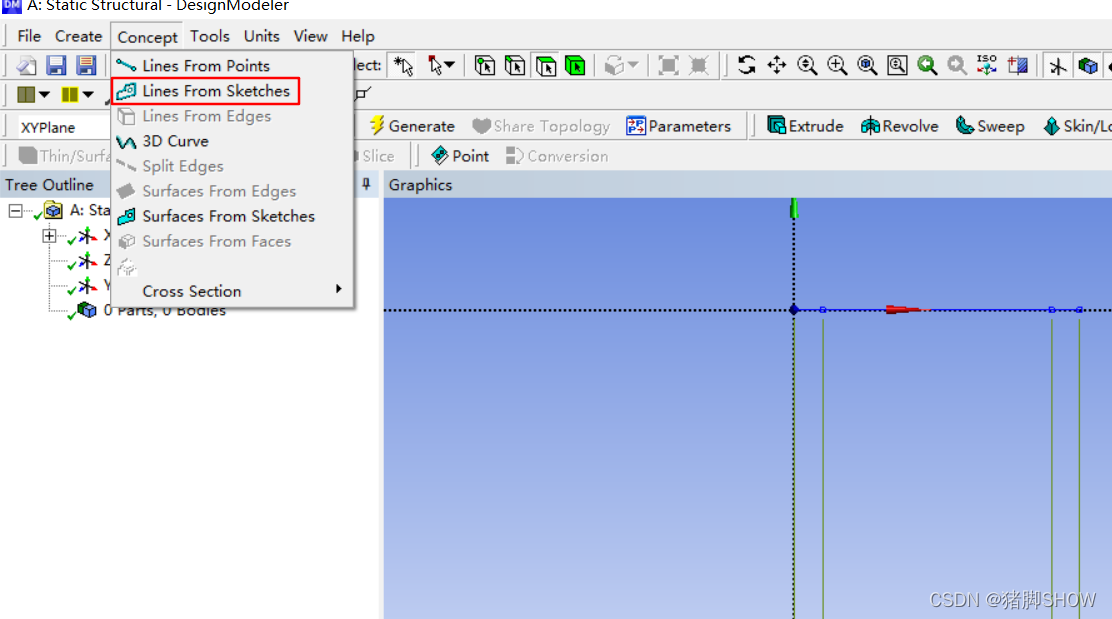

 完成后单击 Concept，选择 Lines From Sketchs：

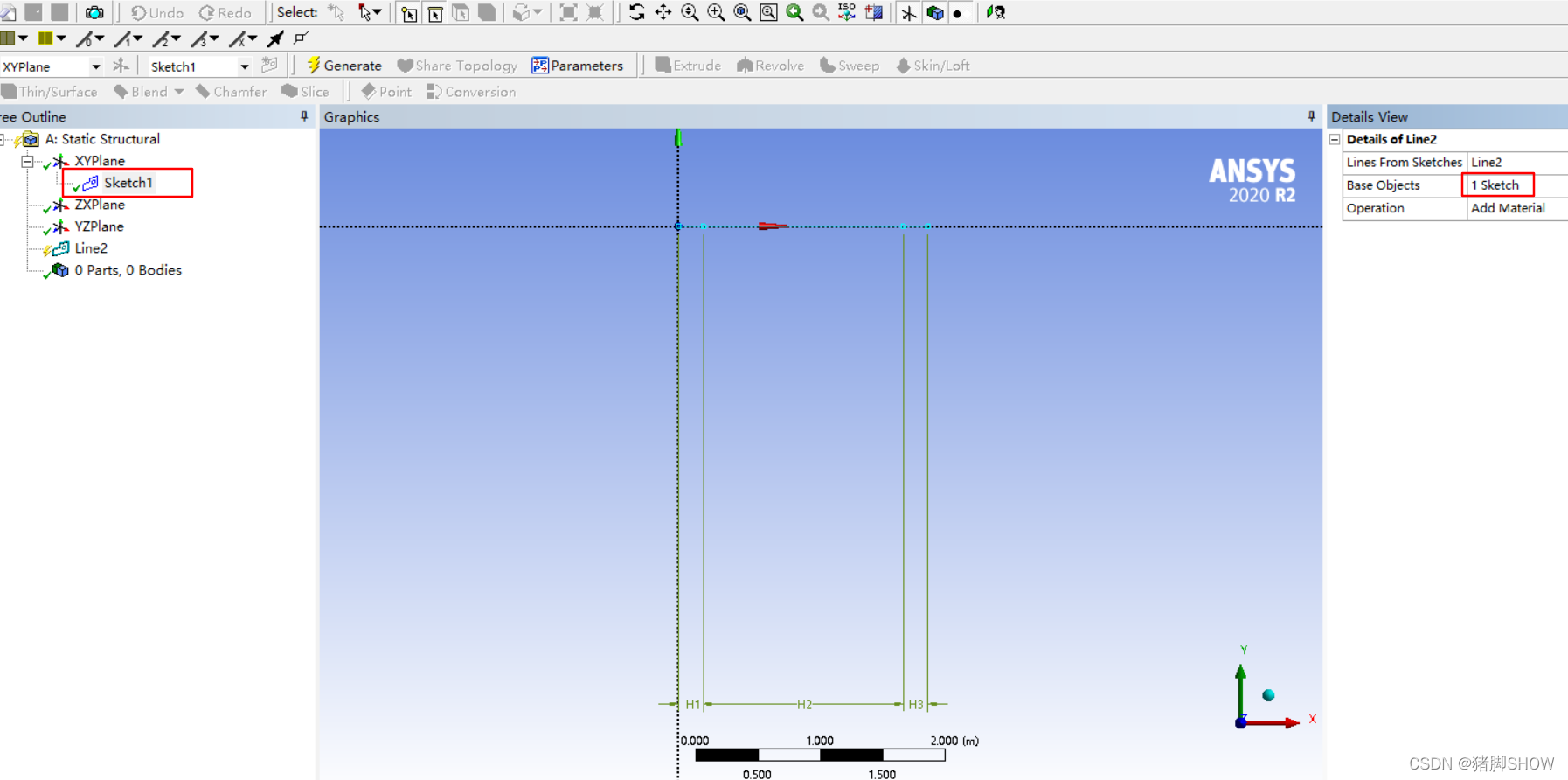

 选择刚刚绘制的草图，点击Apply，然后点击Generate，生成 Line Body：

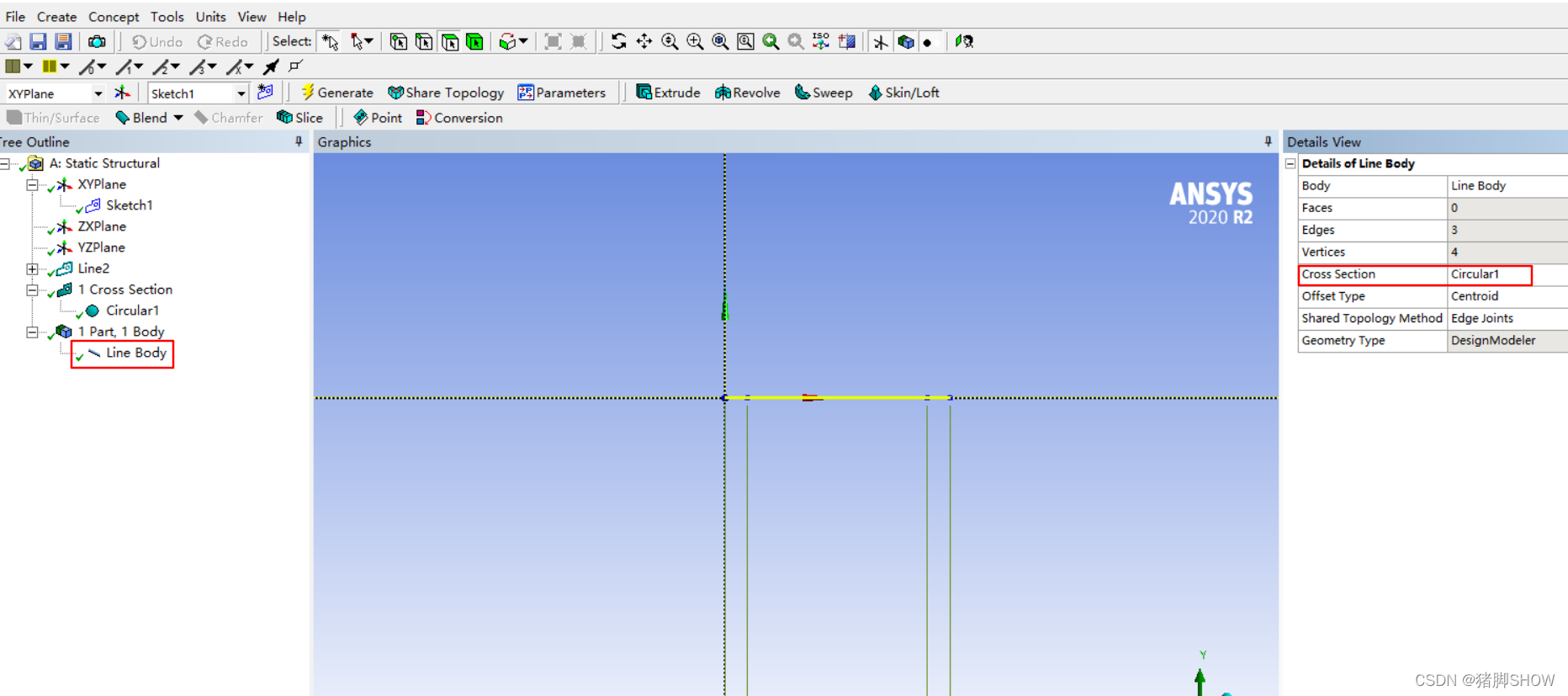

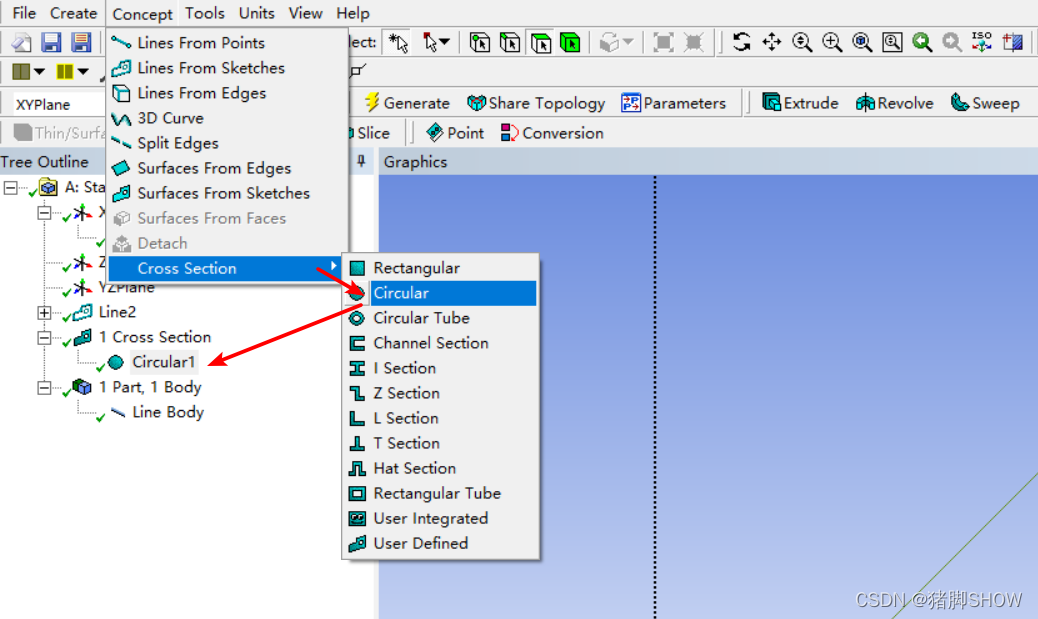

 生成 Line Body 之后，我们要给该线体赋予截面，由于剪力图和弯矩图并不受截面的影响，所以选择哪一个截面都可以，在这里我们选择圆型截面。同样点击Concep，选择 Cross Section 中的Circular，建立圆截面，半径为0.01m；然后在 Line Body 中选择刚刚建立的截面：



 到此完成了模型的创建。

3：划分网格

打开Model，进行网格的划分：

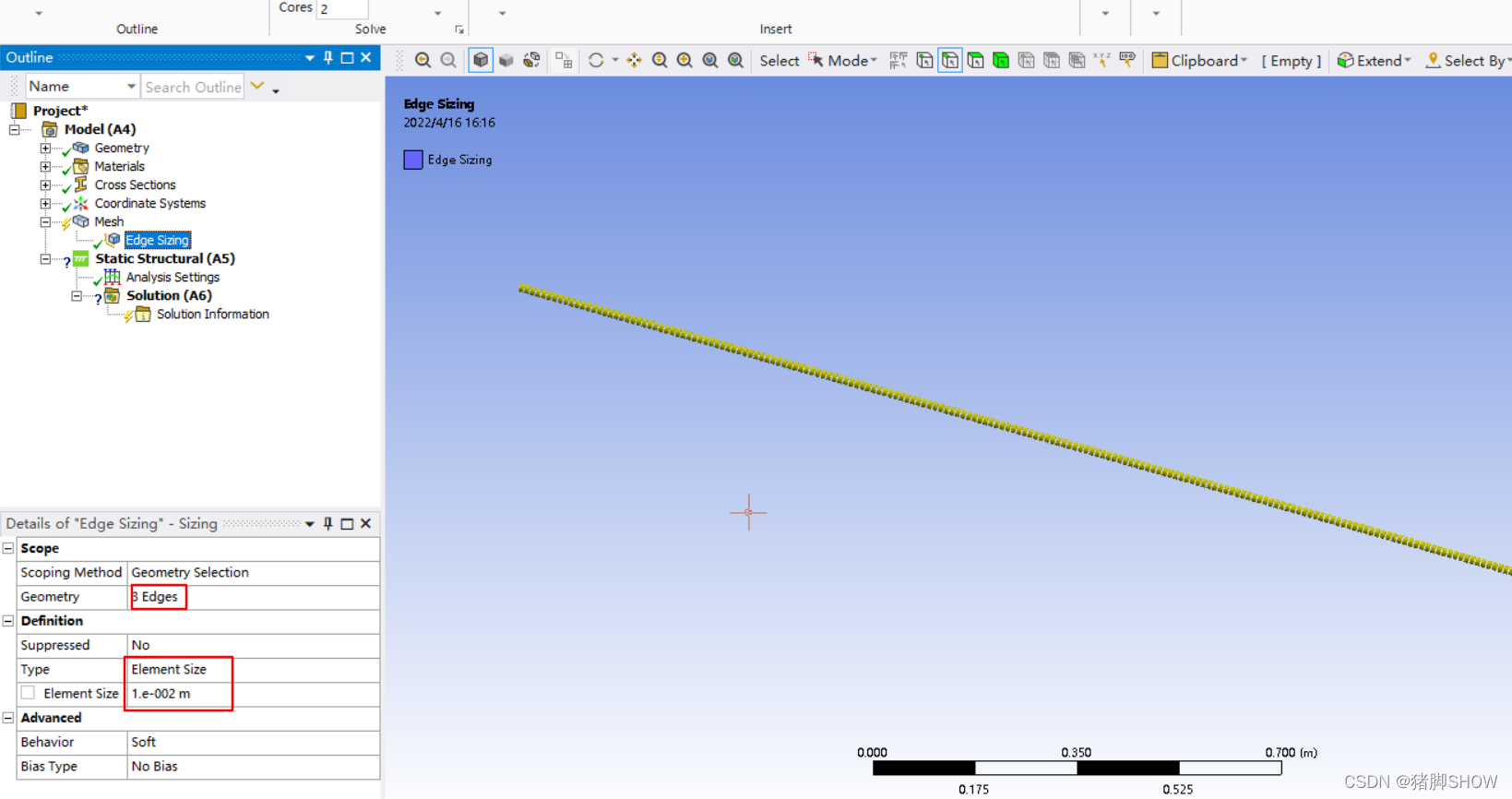

在mesh模块插入Sizing，选择三条Edge，将网格大小设为0.01m

4：设置约束条件和力的加载

由图可知，梁的左端固定，仅仅只有一个转动自由度；右端有一个沿着x方向上的移动自由度和一个转动自由度。

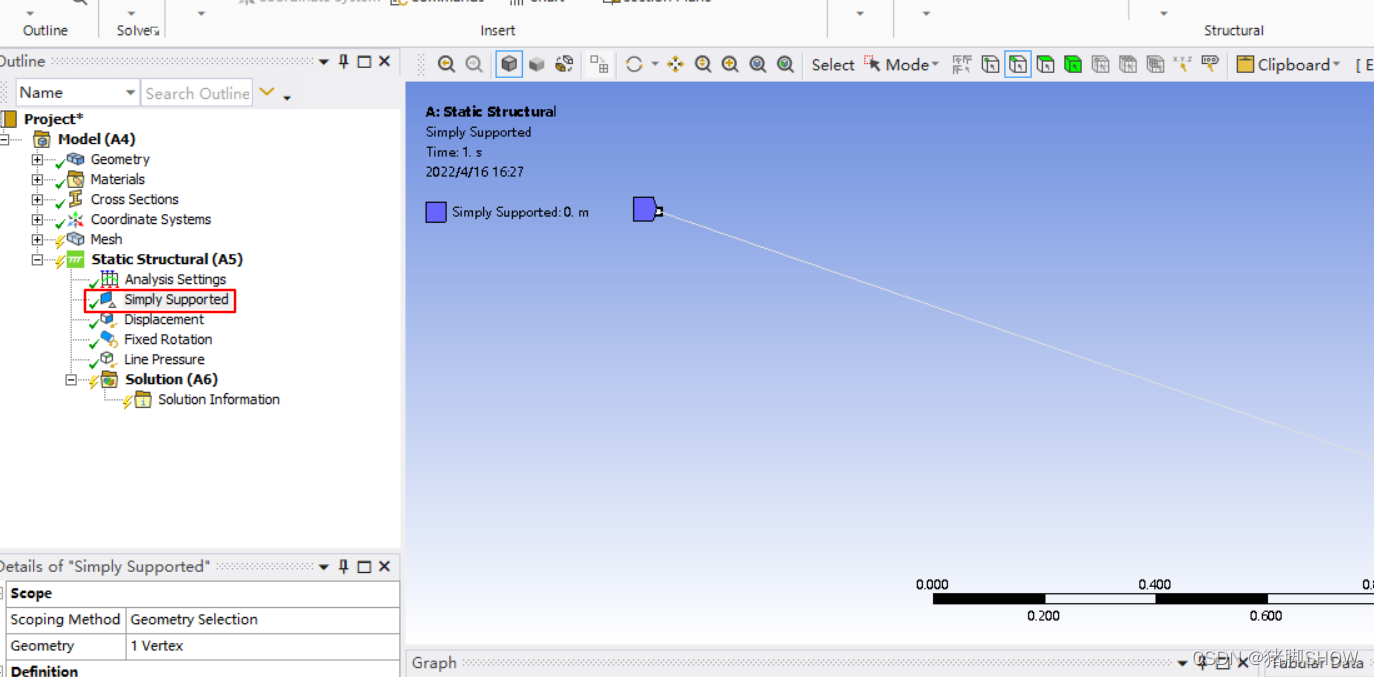

首先我们为梁的左端点添加一个Simply Supported，限制其位移：

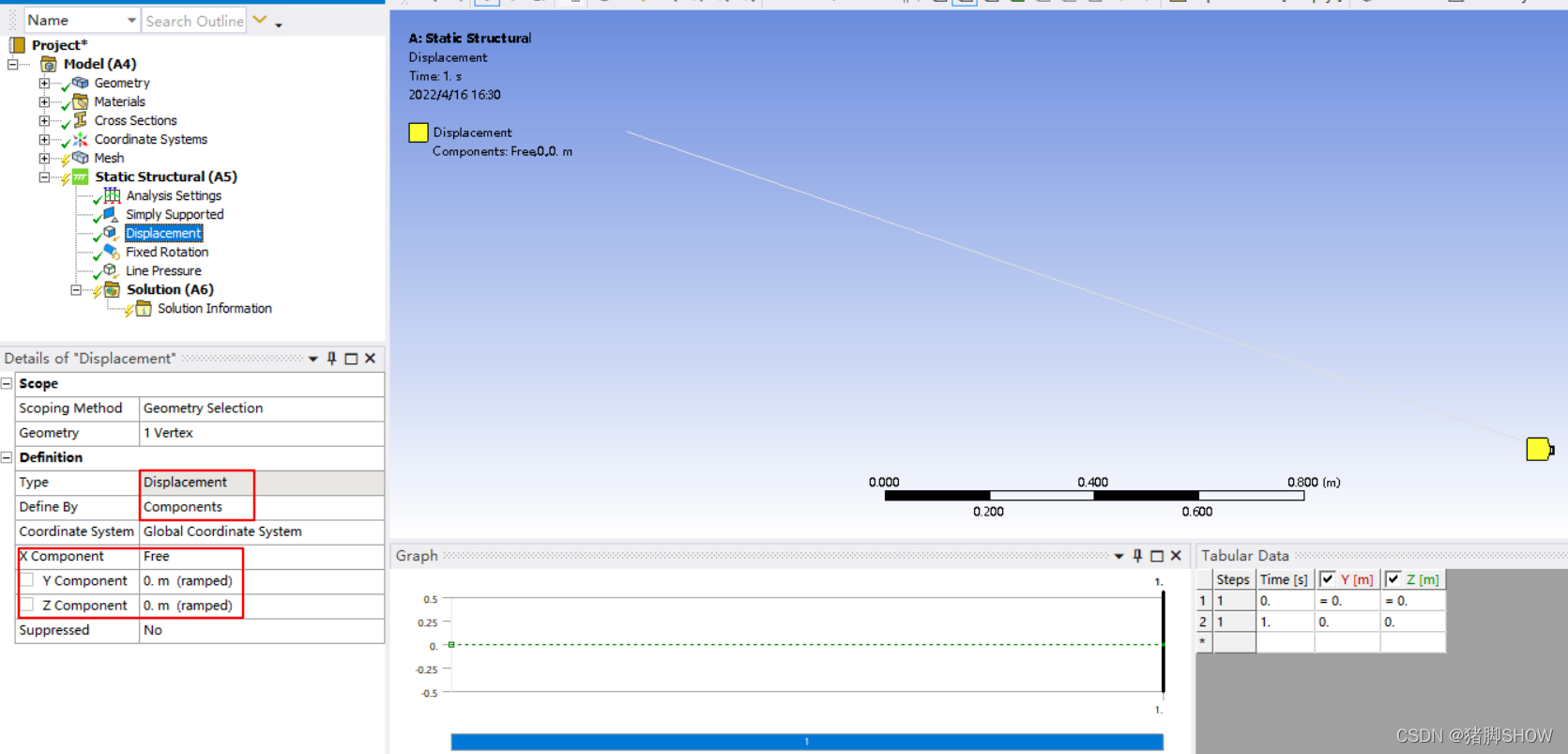

 在梁的右端点添加一个Displacement，选择Components，x方向自由，y、z方向固定：

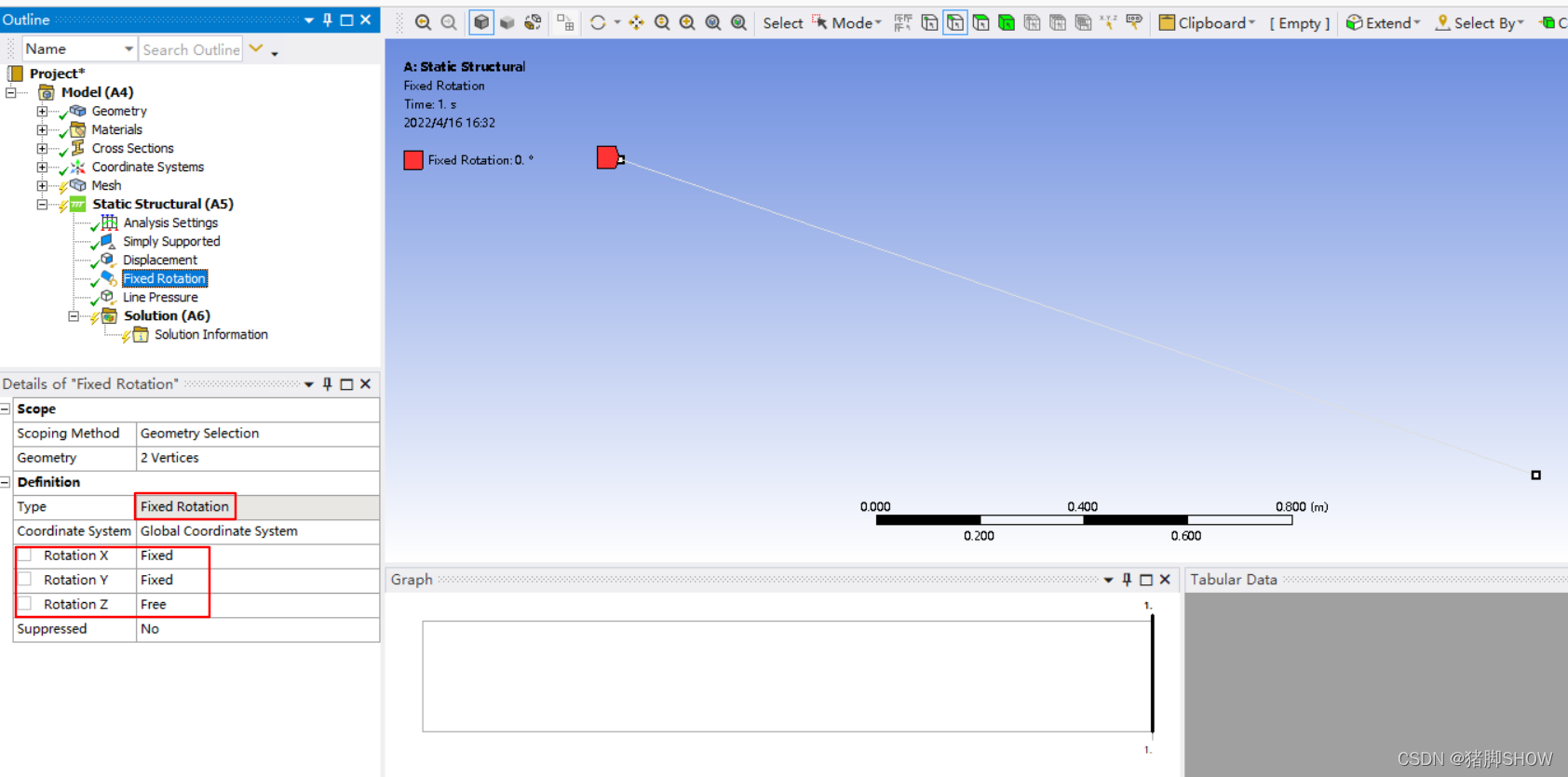

在对左右两端点添加旋转约束 Fixed Rotation，释放z轴的旋转自由度：

最后为梁添加载荷：

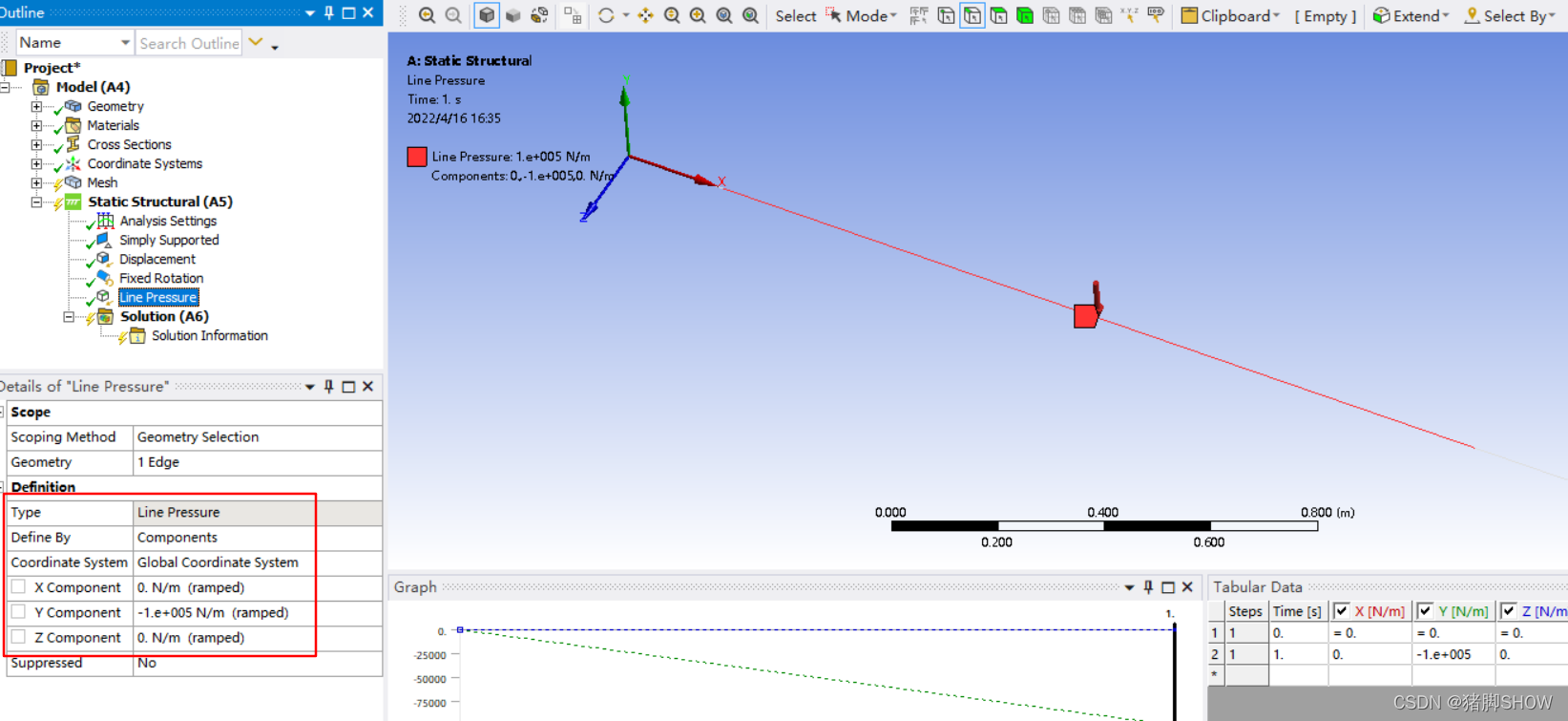

选择中间的轴，插入Line Pressure，选择Components，在y轴负方向添加100kN/m的集度。

5：求解：输出剪力图和弯矩图

1：构造几何体

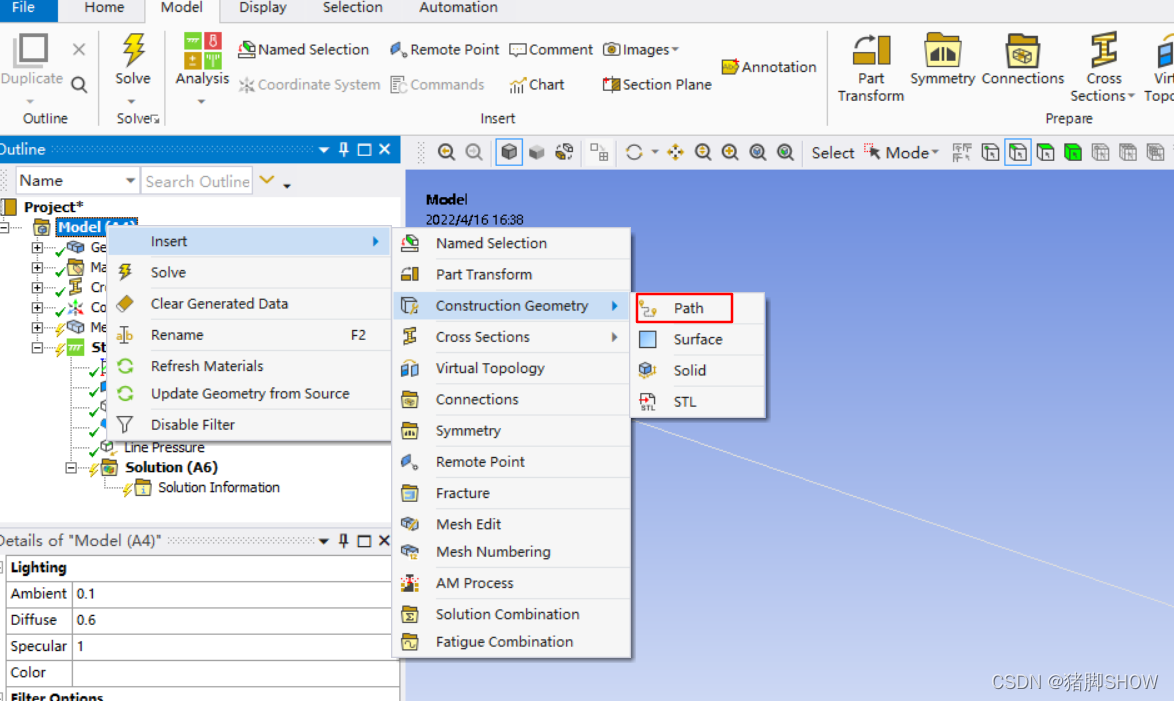

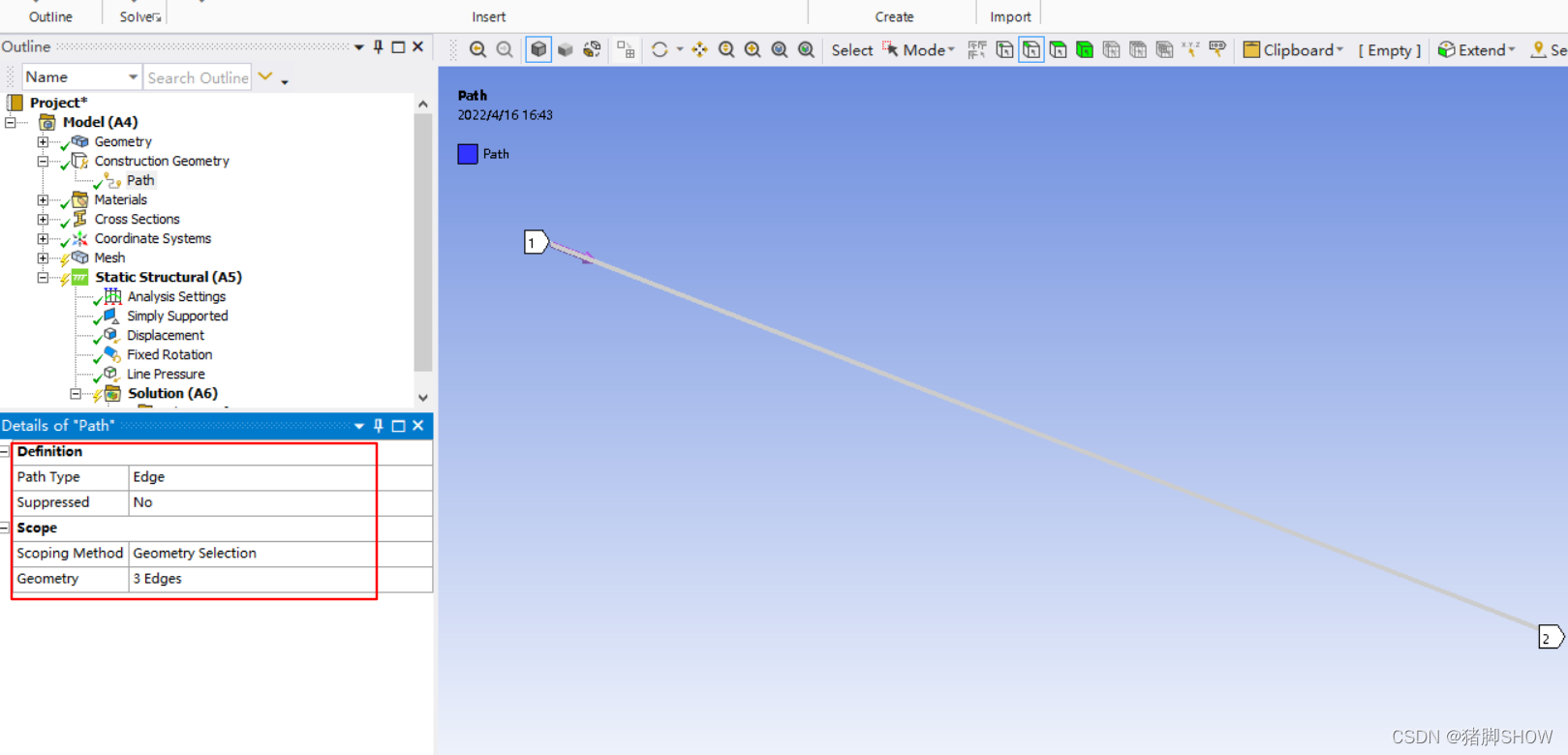

由 Path 来构造几何体，Path type选择Edge，选择三条边：

2：输出剪力图和弯矩图

在求解中插入 Beam Results 中 Shear Force（剪力），Bending Moment（弯矩），选择由Path创建：
