Altium Designer绘制STM32最小系统原理图

本文介绍了如何使用Altium Designer创建STM32最小系统元件库并绘制原理图。首先,通过新建工程文件和创建元件库,详细讲解了元件的制作过程,包括放置矩形和引脚。接着,演示了在原理图中导入元件库,配置元器件,并开始绘制STM32系统的具体步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、创建STM32最小系统元件库

1.新建一个工程文件

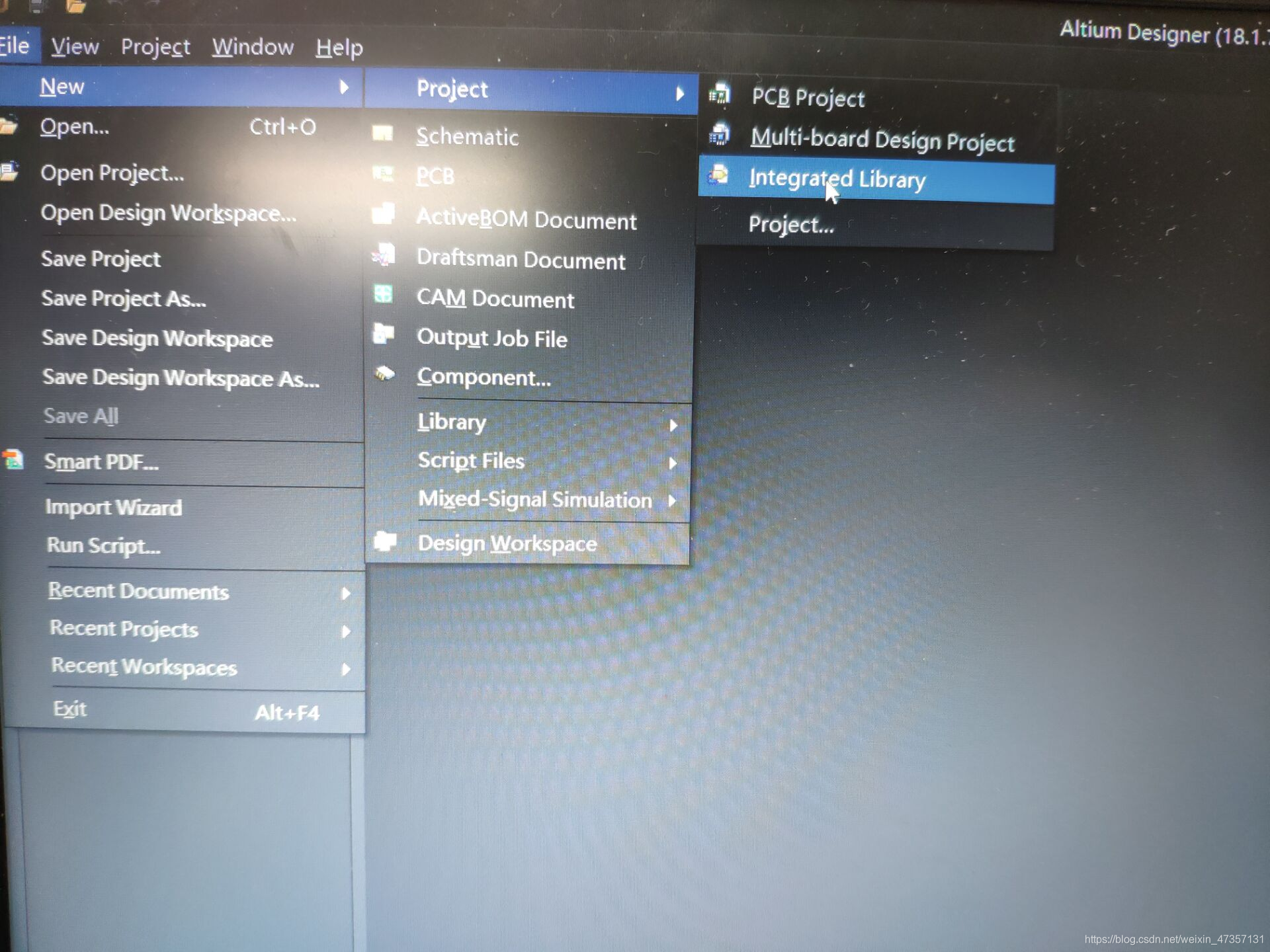

如下图步骤,新建一个工程文件:
在这里插入图片描述

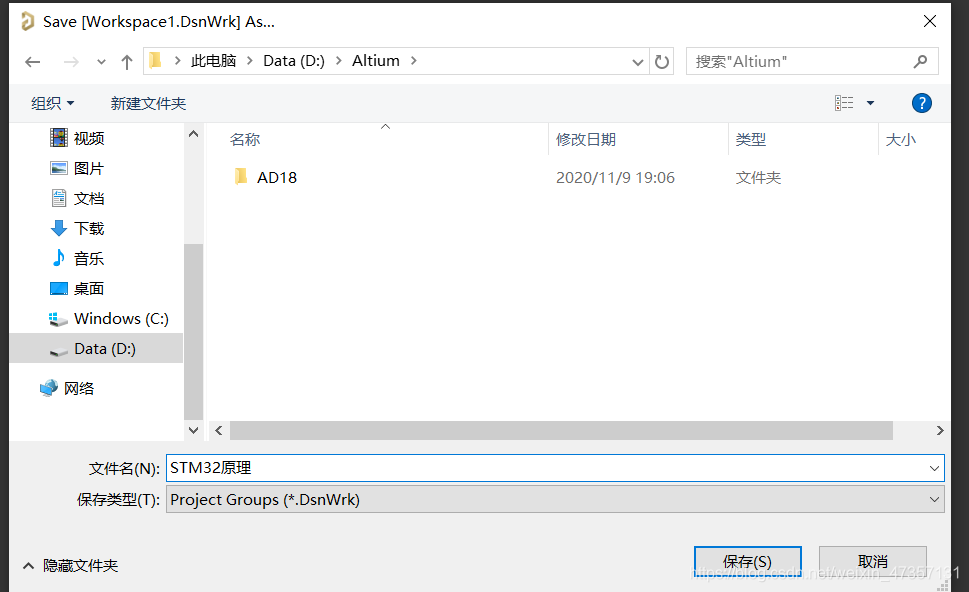

保存如下:
在这里插入图片描述
然后创建一个pcb的工程文件,新建工程,点击上方的工程->新建工程->PCB创建自己的工程,生成.PrjPcb文件
在这里插入图片描述
这里我没有进行改名

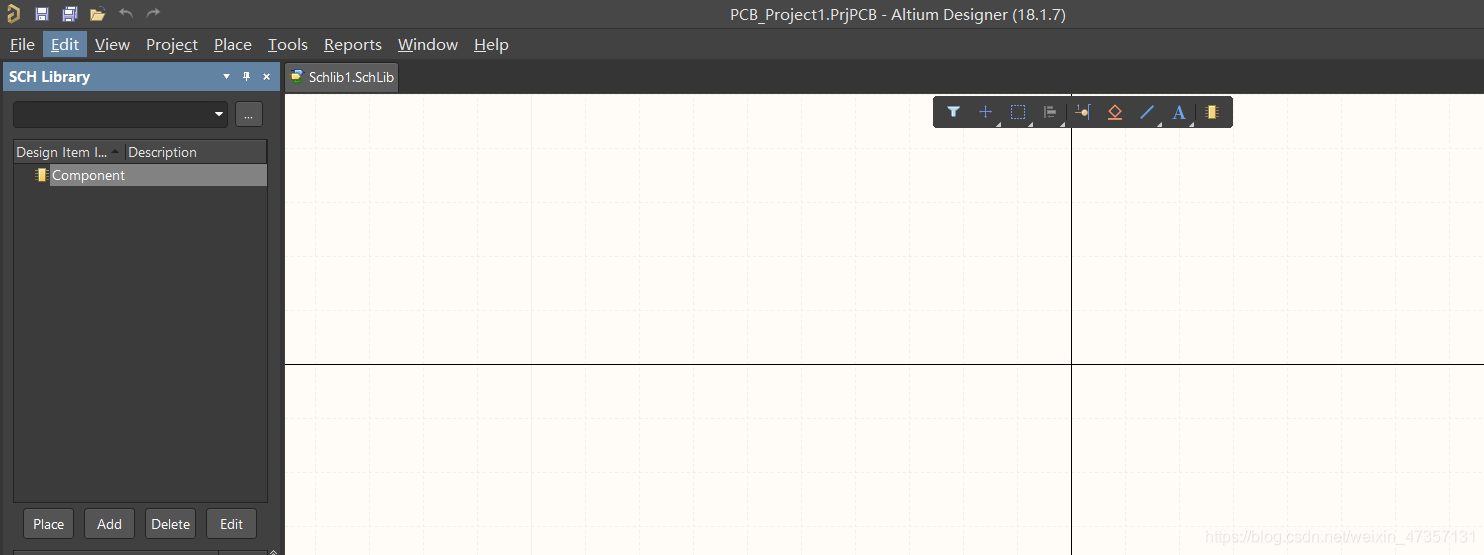

选择文件>新的->库->原理图库,会默认生成一个Component_1的元件,如下:
在这里插入图片描述
此时会默认生成一个Component_1的元件

2.创建元件

单击符号绘制工具栏的“放置矩形”,然后再放置引脚。
