新版DELL服务器，戴尔第14代PowerEdge服务器（以下简称“14G”）

本文介绍DELL R340 14G服务器如何做RAID1和RAID5

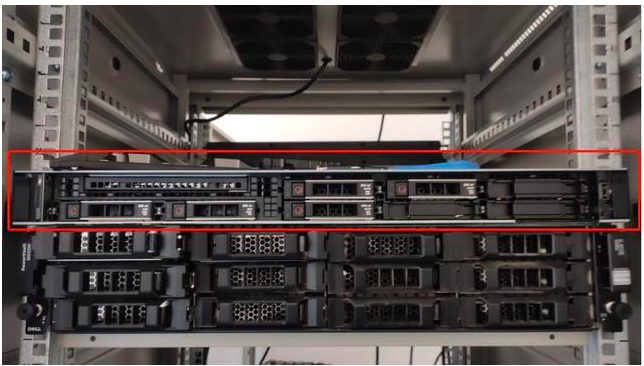

DEL R340 14G服务器,如图：

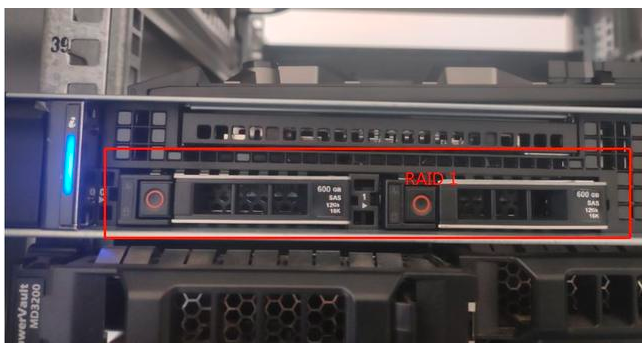

出场时默认就是有5台硬盘，有两块600G SAS。前两块硬盘做RAID1。

三块960GB SATA硬盘。后三块硬盘做RAID5。

SAS接口和SATA接口对比一下,SAS中是包含供电线的;而SATA中不包含供电线。SATA标准其实是SAS标准的一个子集,二者可兼容。


一般SAS盘都是企业级硬盘,盘片噪点少,工作寿命长,耐长时间连续工作。但价格通常较民用SATA盘要贵。

1. 查看RAID是否创建

开机，根据界面提示按<F2>进入<System Setup>管理界面；

选择<Device Settings>

选择<Dell PERC<PERC H330 Adapter>Configuration Utility>；

正在加载device configuration data;

选择<Physical Disk Management>;

可以看到<Physical Disk Management>，中有五块硬盘，状态是Reay，说明硬盘没有做RAID。

2.RAID1创建

在Main Menu中，选择<Configuration Management>；

选择<Create Virtual Disk>；

通过<Select RAID level>选择需要创建的RAID级别，选择RAID1，再点击<Select Physical Disks>进入选择物理磁盘；

• SSD就是固态硬盘,它的优点是速度快,日常的读写比机械硬盘快几十倍上百倍。缺点是单位成本高,不适合做大容量存储。

• HDD就是机械硬盘,它的优点是单位成本低,适合做大容量存储,但速度远不如SSD。

选择硬盘的类型和接口并勾选需要配置阵列的物理硬盘，点击<Apply Changes>；

点击<Create Virtual Disk>；

在<Configure Virtual Disk Parameters>下可以设置虚拟磁盘的名称、大小、条带大小、读写策略、初始化选择Fast，然后选择Create Virtual Disk；

勾选<Confirm>，点击<Yes>完成RAID 1创建；

选择<ok>; 这样RAID1就创建成功了。

3.RAID5创建

进入<Configuration Managemnet><Create Virtual Disk>创建RAID5，通过<Select RAID level>选择需要创建的RAID级别，选择RAID5，再点击<Select Physical Disks>进入选择物理磁盘；

进入选择磁盘界面，发现默认的HDD没有显示磁盘选项，因为后三块硬盘是SATA接口。

选择SSD后，可以看到三块SSD的固态硬盘，勾选三块硬盘。

选择<Apply Changes>；

选择<ok>；

在<Configure Virtual Disk Parameters>下可以设置虚拟磁盘的名称、大小、条带大小、读写策略、初始化选择Fast，然后选择Create Virtual Disk；

勾选<Confirm>，点击<Yes>;

选择<ok>完成RAID 5创建；

RAID划分完成后，如果继续选择<Create Virtual Disk>会提示没有可用的硬盘来创建。

4.查看RAID是否创建成功

点击<View Disk Managemnet>，查看创建的RAID状态。

可以看到两个RAID，RAID1和RAID5

在<Physical Disk Management>中，可以看到五块硬盘都是Online状态。
