【操作系统】Centos7搭建PXE高效能批量网络装机实战

PXE简介

• PXE：Pre-boot Excution Environment，预启动执行环境
• PXE是由Intel公司开发的网络引导技术，工作在Client/Server模式，允许客户机通过网络从远程服务器下载引导镜像，并加载安装文件或者整个操作系统。
• 若要搭建PXE网络体系，必须要满足以下条件：
  • 客户机的网卡支持PXE协议（集成BOOTROM芯片），且主板支持网络引导。
  • 网络中有一台DHCP服务器，以便为客户机分配地址、指定引导文件位置 。
• 服务器通过TFTP（Trivial File Transfer Protocol）简单文件传输协议提供引导镜像文件的下载

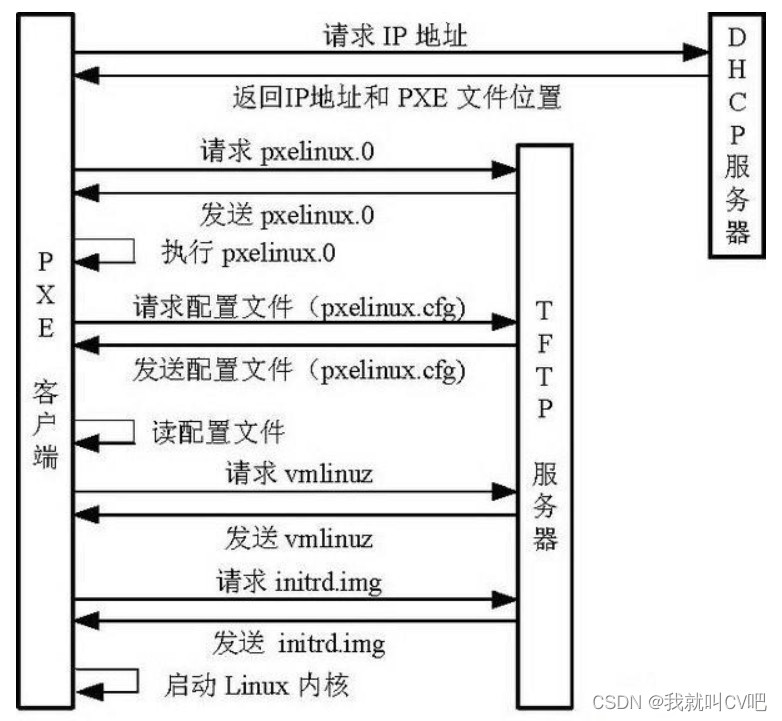

PXE工作流程图

搭建PXE远程安装服务器

（1）安装ftp服务端

yum -y install vsftpd

（2）ftp工作目录下的创建文件夹centos7

mkdir /var/ftp/centos7

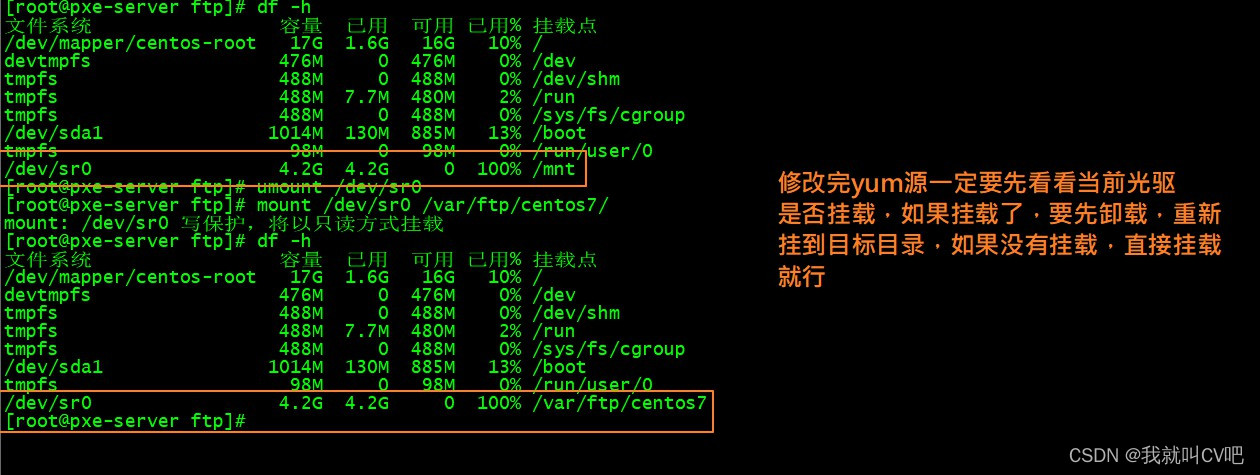

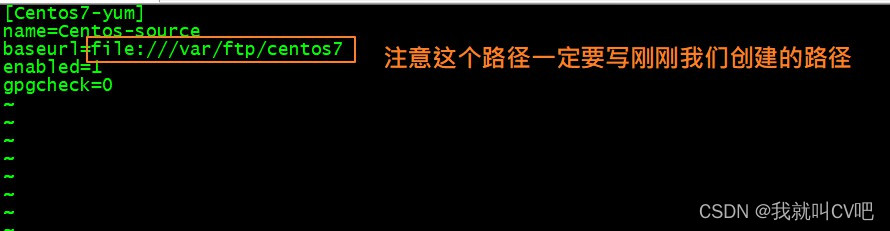

（2）检查yum源文件，挂载光驱到/var/ftp/centos7上

查看挂载命令：df -h

卸载命令：umount /dev/sr0

挂载命令：mount /dev/sr0 /var/ftp/centos7

（3）更新yum源

yum clean all
yum makecache

（4）安装tftp服务端

yum -y install tftp-server

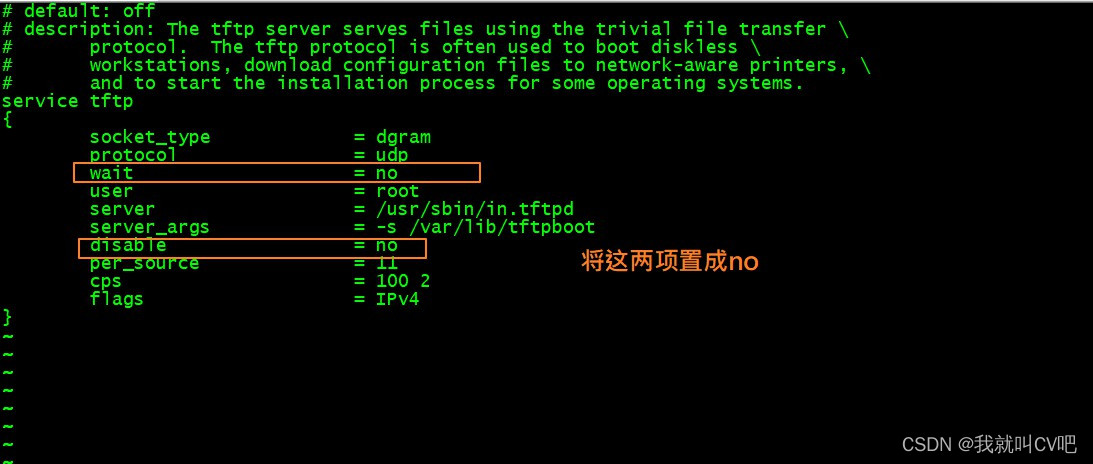

（5）修改tftp的配置文件

vi /etc/xinetd.d/tftp

（6）启动tftp服务

systemctl start tftp.socket
systemctl start tftp.service

（7）将ftp/centos7/isolinux工作目录中的initrd.img、isolinux.cfg、vmlinuz复制到tftp的工作目录下/var/lib/tftpboot/

cp -rp initrd.img isolinux.cfg vmlinuz /var/lib/tftpboot/

（8）安装dhcp服务，为了给新机分配随机IP地址

yum -y install dhcp

cat /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example >/etc/dhcp/dhcpd.conf

（9）修改配置文件

（10）启动dhcp服务

systemctl start dhcpd

（11）安装syslinux获取引导菜单

yum -y install syslinux

（12）将引导菜单复制到/var/lib/tftpboot/

cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/

（13）在tftpboot下创建一个pxelinux.cfg的目录

mkdir /var/lib/tftpboot/pxelinux.cfg

（14）修改isolinux.cfg配置文件

vi  /var/lib/tftpboot/isolinux.cfg

default linux                                                                                                                 //默认linux模式
prompt 0                                                                                                                      //等待时间0s

label linux                                                                                                                  //linux模式安装
        kernel vmlinuz
        append initrd=initrd.img method=ftp://192.168.10.51/centos7


label linux text                                                                                                           //文本模式安装
        kernel vmlinuz
        append text initrd=initrd.img method=ftp://192.168.10.51/centos7

label linux rescue                                                                                                    //进入救援模式
        kernel vmlinuz
        append rescue initrd=initrd.img method=ftp://192.168.10.51/centos7

（15）修改isolinux.cfg权限，并且移动到pxelinux.cfg目录下重命名为default

chmod 644 isolinux.cfg

mv isolinux.cfg pxelinux.cfg/default

（16）关闭防火墙

systemctl stop firewalld
setenforce 0

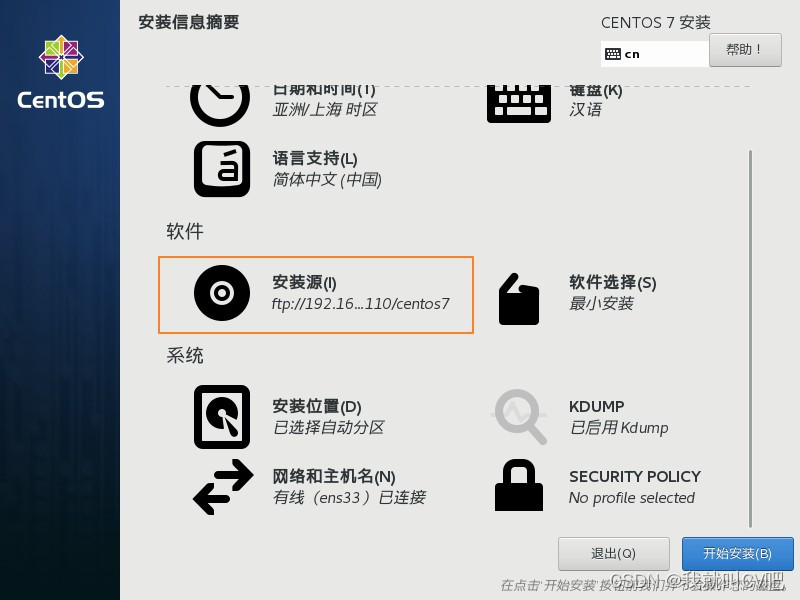

（17）新建一个虚拟机测试,注意一定要将内存设置到2G以上

报如下错误：安装不上

安装步骤省略

PXE远程自动装机

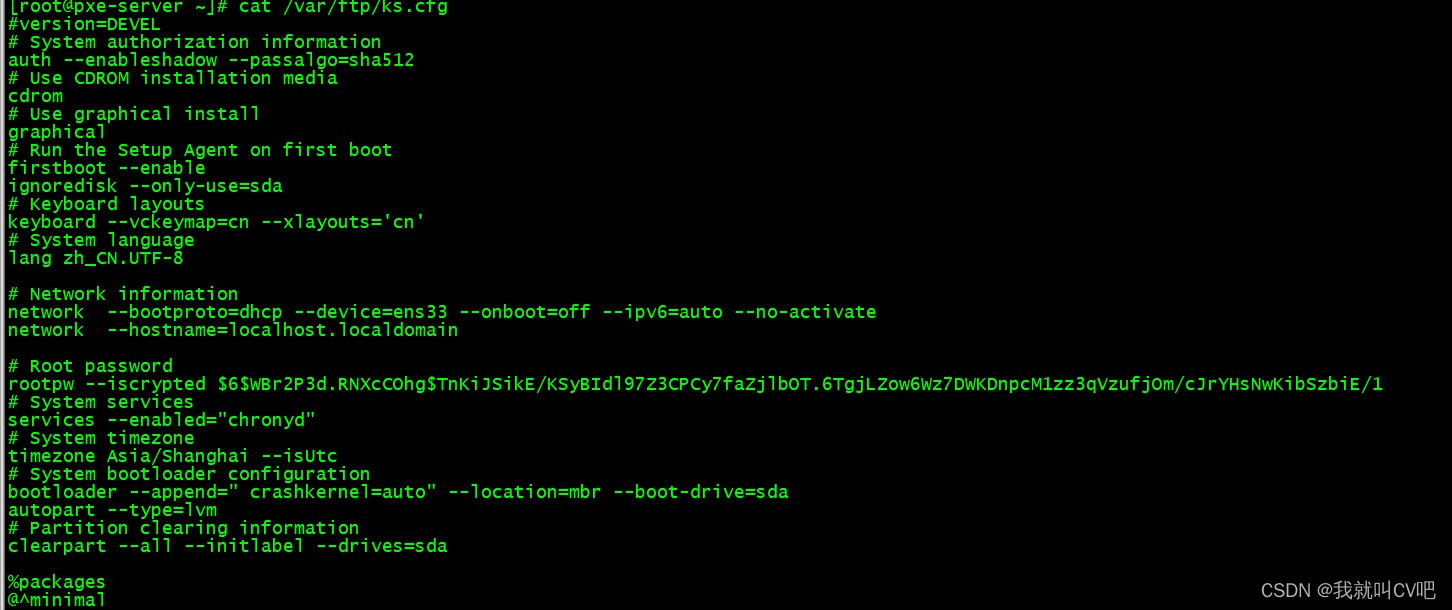

（1）将/root/anaconda-ks.cfg复制到/var/ftp/ks.cfg

touch /var/ftp/ks.cfg

cat /root/anaconda-ks.cfg >/var/ftp/ks.cfg

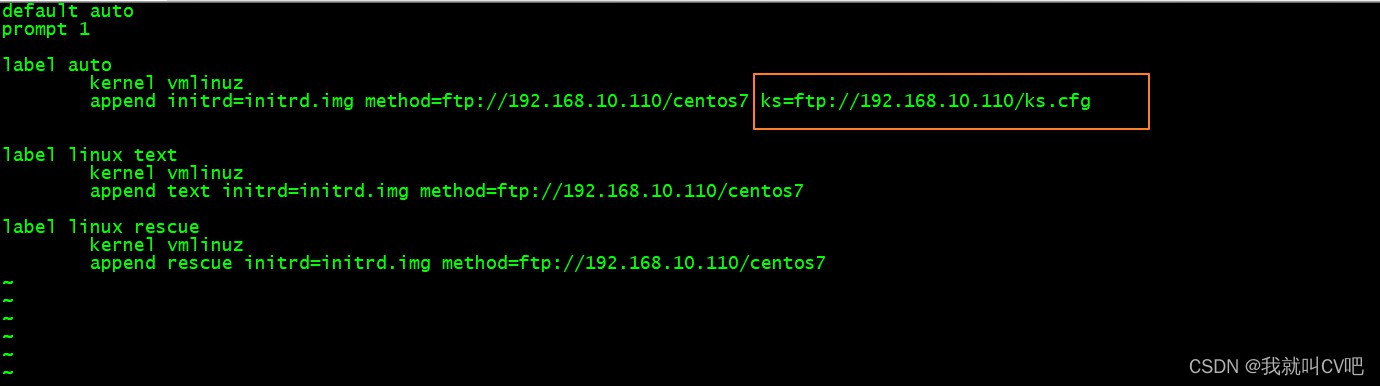

（2）编辑/var/lib/tftpboot/pxelinux.cfg/default文件

加上：ks=ftp://192.168.10.110/ks.cfg  #修改你们自己的网段

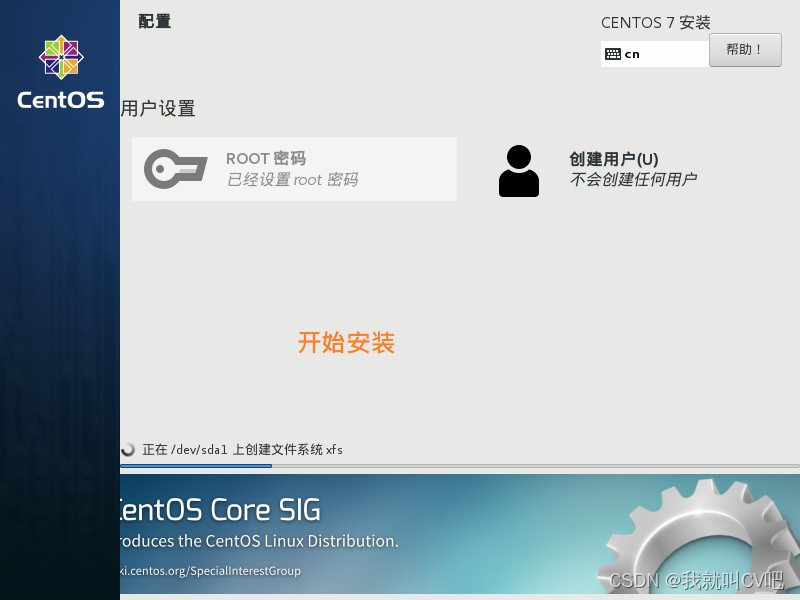

（3）新建虚拟机测试，也是注意内存要2G以上

PXE实现不同网段的装机

（1）pxe-server新添加网卡2

（2）复制网卡配置文件，编辑，根据新增网卡的网段进行修改

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-B29lVVNM-1666760475873)(images/21.jpg)]

（3）重启网络

systemctl restart network

（3）编辑dhcpd.conf文件

filename "pxelinux.0";

subnet 192.168.10.0 netmask 255.255.255.0 {
  range 192.168.10.10 192.168.10.20;
  next-server 192.168.10.110;
}

subnet 192.168.20.0 netmask 255.255.255.0 {
  range 192.168.20.10 192.168.20.20;
  next-server 192.168.20.110;
}

（4）重启dhcp

systemctl restart dhcpd

（5）创建20网段的初始化文件

gethostip 192.168.20.0  #查询20网段的初始化文件命名

touch C0A814

cat default >C0A814

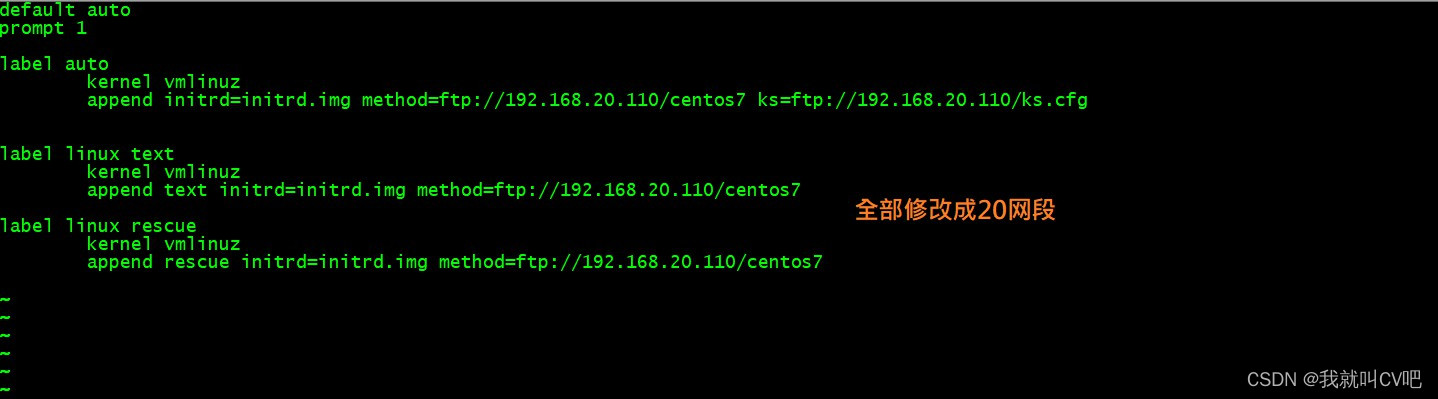

vi C0A814

（6）新增机器测试，注意网段选成新加的网段
