模拟电子技术——基本微积分运算电路、滤波器、一阶低通滤波器、一阶高通滤波器、电压比较器、滞回比较器


提示:以下是本篇文章正文内容,下面案例可供参考

一、基本微积分运算电路

什么是微积分电路

输出电压与输入电压成微分关系的电路为微分电路,通常由电容和电阻组成
输出电压与输入电压成积分关系的电路为积分电路,通常由电阻和电容组成
在这里插入图片描述

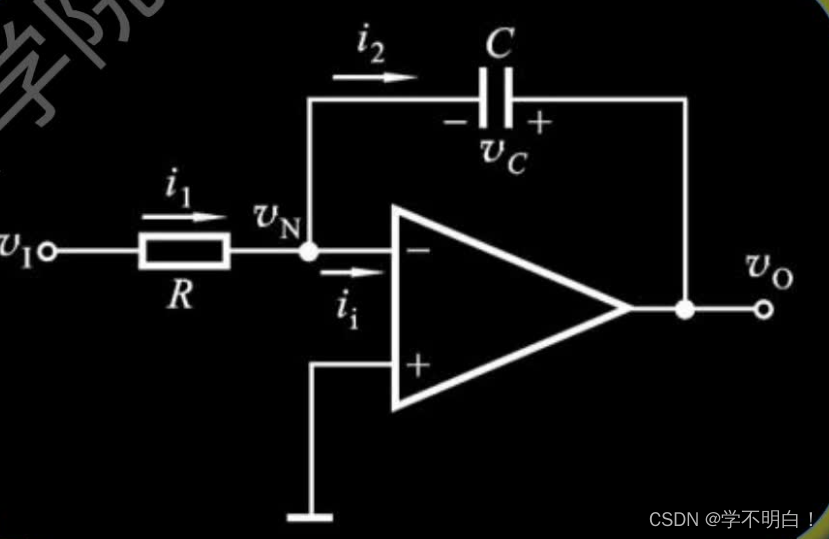

电路及特点及参数计算-积分电路

此电路为线性电路,可以使用虚短、虚断来分析vP=vN=0
电容:电容器所带电量Q与电容器两极之前电压U的比值

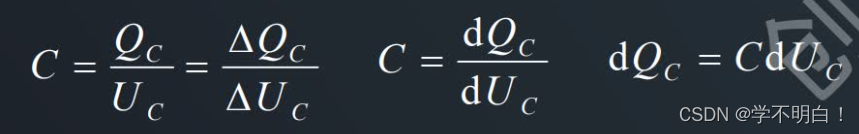

在这里插入图片描述

电流:单位时间内通过导体某一个横截面积的电荷量

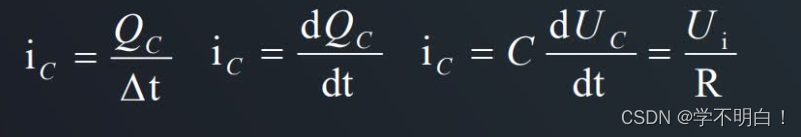

在这里插入图片描述

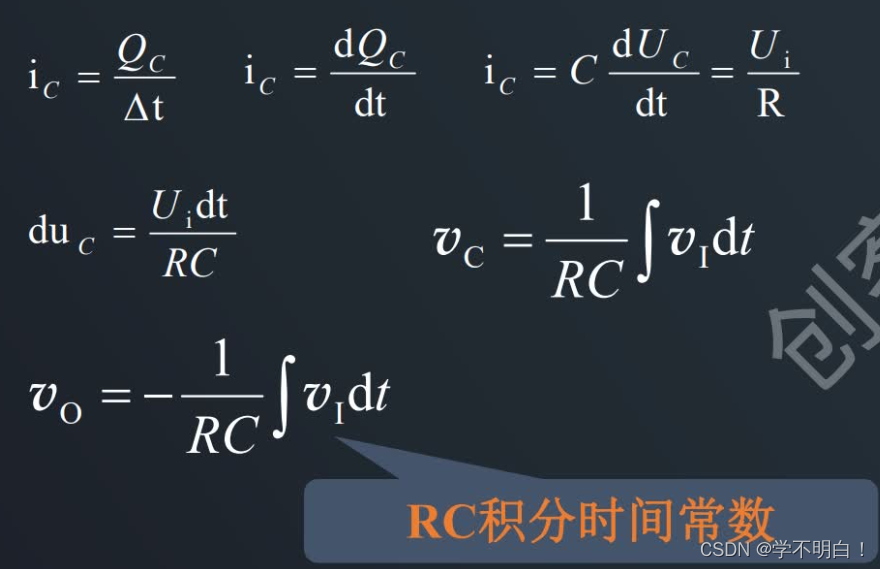

在这里插入图片描述
在这里插入图片描述
RC为积分时间常数,影响积分速度RC越大,速度越慢
RC越小速度越快

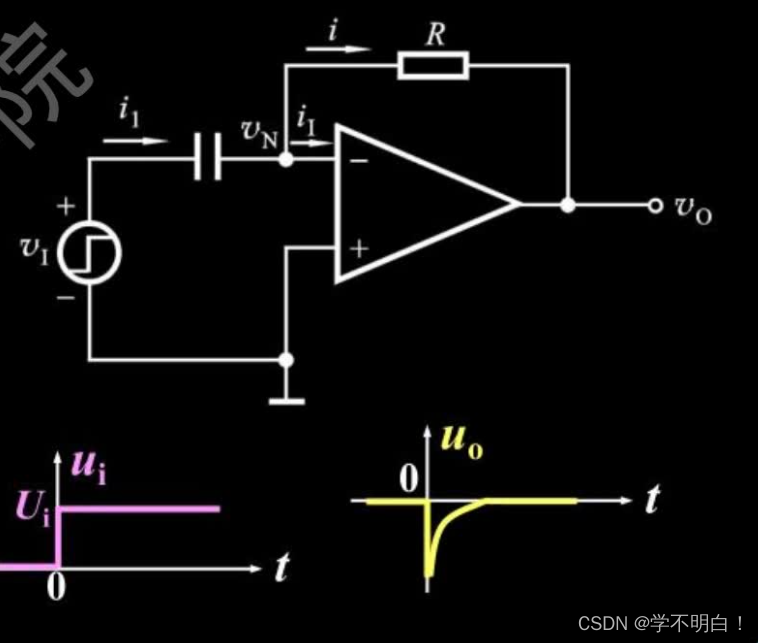

电路及特点及参数计算-微分电路

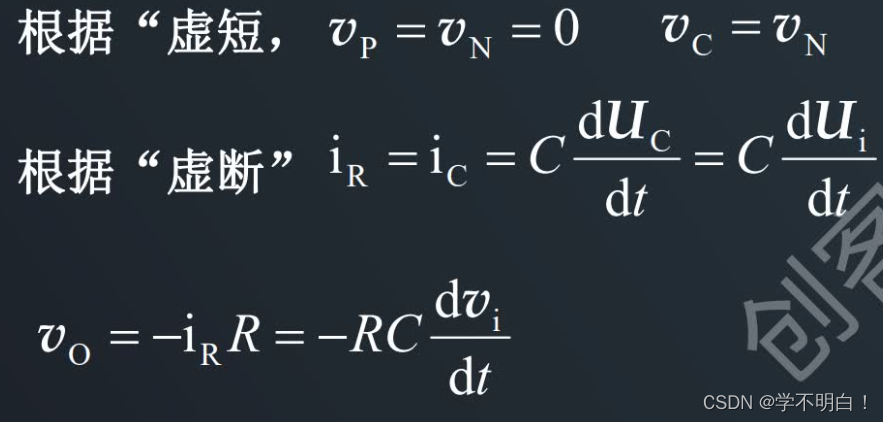

在这里插入图片描述

在这里插入图片描述
由于微分电路的输出电压与输入电压的变化率成比例,而电路中的干扰信号都是迅速变化的高频信号,因此微分运算电路的抗干扰能力差
如果输入信号含有高频噪声,则输出噪声也会很大
应用中该电路常出现高频干扰、产生自激振荡等问题,所以很少直接应用

二、滤波器

什么是滤波器

利用滤波器可以对频率进行选择,过滤到噪声和干扰信号,保留下有用信号
工程上常用来进行信号调理、数据传递、抑制干扰
较低频率信号包含较高评论干扰滤波器用来滤除无用信号

滤波器分类

功能特性:低通(LPF)、高通(HPF)、带通(BPF)、带阻(BEF)滤波、全通滤波器
器件特点:

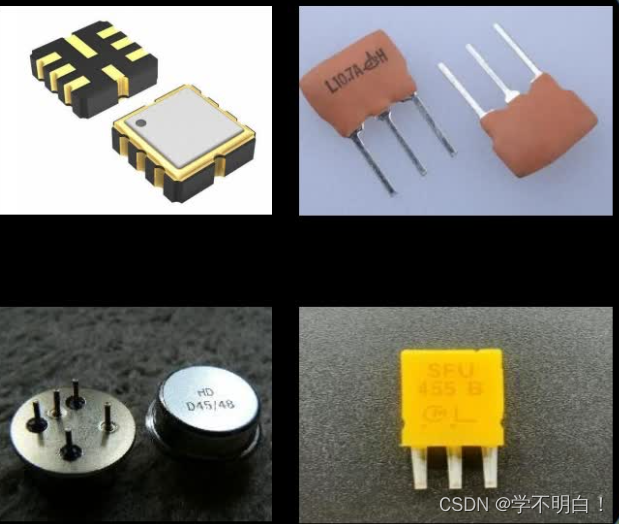

无源滤波器:RLC滤波器、晶体滤波器 、压电陶瓷、声表面波滤波器(SAW)、机械滤波器
有源滤波器:RC有源滤波、开关电容滤波器(SCF)
信号形式:模拟滤波器、数字滤波器

在这里插入图片描述

有源无源的电路结构区别

无源滤波器:只用一些无源元件(电阻、电容、电感)组成
在这里插入图片描述
有源滤波器:用无源元件与有源元件(三极管、场效应管、集成运放)组成
在这里插入图片描述

通带与阻带

把能够通过的信号频率范围定义为通带,而把受阻或衰减的信号频率范围称为阻带
通带和阻带的界限频率成为截止频率,按照通带和阻带的相互位置不同
滤波器通常可分为4种基本类型低通滤波器、高通滤波器、带通滤波器、带阻滤波器
低通滤波器:容许低于截止频率的信号通过,但高于截止频率的信号不能通过的电子滤波装置
在这里插入图片描述

参数

1.特征频率:[fp=wp/(2π)]截止频率是指信号从滤波器通过的最高频率,当信号的频率大于截止频率时,它将不会被滤波器通过
截止频率分为通带截止频率和阻带截止频率两种
2.阻带截频:[fr=wr/(2π)]把受阻而衰减的频率信号范围叫做阻带
在这里插入图片描述
转折频率:[fc=wc/(2π)]两条渐近线相交点的频率,这个频率称为转折频率,又名转角频率
固有频率:[f0=w0/(2π)]电路没有损耗时,滤波器的谐振频率,复杂电路往往有多个固有频率
3.转折频率:[fc=wc/(2π)]两条渐近线相交点的频率,这个频率称为转折频率,又名转角频率
4.固有频率:[f0=w0/(2π)]电路没有损耗时,滤波器的谐振频率,复杂电路往往有多个固有频率
5.增益与衰耗
1.对低通滤波器通带增益Kp一般指w=0时的增益;高通指w→∞时的增益;带通则指中心频率处的增益
2.对带阻滤波器,应给出阻带衰耗,衰耗定义为增益的倒数
3.通带增益变化量△Kp指通带内各点增益的最大变化量,如果△Kp以dB为单位,则指增益dB
在这里插入图片描述
阻尼系数与品质因数
阻尼系数是表征滤波器对角频率为W0信号的阻尼作用,是滤波器中表示能量衰耗的一项指标
阻尼系数的倒数称为品质因数,是评价带通与带阻滤波器频率选择特性的一个重要指标,Q=w0/△w,式中的△w为带通或带阻滤波器的3dB带宽,w0为中心频率

灵敏度:滤波电路由许多元件构成,每个元件参数值的变化都会影响滤波器的性能
滤波器某一性能指标y对某一元件参数x变化的灵敏度记作Sxy,定义为:Sxy=(dy/y)/(dx/x)该灵敏度越小,标志着电路容错能力越强,稳定性也越高

三、一阶低通滤波器

什么是一阶低通滤波器

从零到某一截止频率Wc的低频信号通过,而对于大于阻带频率Ws的所有频率全部衰减
在这里插入图片描述

低通滤波器特性

为减小负载效应,可以在输出端串接一个电压跟随器,就构成一个简单的一阶有源低通滤波器
电压跟随器的输入阻抗高、输出阻抗很低,因此其带负载能力得到加强
若使用比例运算电路代替电压跟随器,则既可以提高增益,又可以降低负载效应
由于集成运放所限,有源滤波电路不适于高电压大电流负载,工作频率目前还不高
在这里插入图片描述

电路及相关特性

在这里插入图片描述

在这里插入图片描述

四、一阶高通滤波器

什么是一阶高通滤波器

让高频截止频率Wc的高频信号通过,而对从0到阻带频率Ws的低频频率受到衰减
高通滤波器和低通滤波器具有对偶关系,将图所示电路中的R、C元件位置对调,就构成一阶高通滤波器
在这里插入图片描述

电路及相关特性

在这里插入图片描述
在这里插入图片描述

五、电压比较器

什么是电压比较器

电压比较器是对输入信号进行鉴别与比较电路,是组成非正弦波发生电路的基本单元电路
常用的电压比较器有单限比较器、滞回比较器、窗口比较器、三态电压比较器等
在这里插入图片描述

比较器特性

集成运放工作在非线性区的特点
净输入电流为0
uP>uN时,uO=+UOM;
uP<uN时,uO=-UOM;

在这里插入图片描述

过零比较器

UT=0
UOH=+UOM,UOL=-UOM
uI>0时uO=-UOM,uI<0时uO=+UOM

在这里插入图片描述
集成运放的净输入电压等于输入电压,为保护集成运放的输入端,需加输入端限幅电路
在这里插入图片描述

输出限幅电路

在这里插入图片描述

在这里插入图片描述

一般单限电压比较器

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

六、滞回比较器

什么是滞回比较器

滞回比较器又称施密特触发器,迟滞比较器
这种比较器的特点是当输入信号ui逐渐增大或逐渐减小时,它有两个阈值,且不相等,其传输特性具有“滞回”曲线的形状
长期以来,模拟比较器的使用一直处在它的“同伴”――运算放大器的阴影之中
在这里插入图片描述

比较器特性

单限比较器的优点是电路结构简单,灵敏度高
主要缺点是抗干扰能力差
如果输入电压因受干扰或噪声的影响,单限比较器的输出端电压将会在高、低两种电平之间频繁地反复跳变,使电路不能稳定工作

在这里插入图片描述

工作原理及电压传输特性

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
R1=10kΩ,R2=20kΩ,UOM=12V,UR=9V,当输入ui为如图所示的波形时,画出输出uo的波形
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

总结

1、滤波器的作用是什么?
2、(1)什么是低通滤波器?(2)什么是高通滤波器?
3、常用的电压比较器有那些?
4、滞回比较器还有那些名称?

题1
利用滤波器可以对频率进行选择,过滤掉噪声和干扰信号,保留下有用信号;工程上常用来进行信号调理、数据传递和抑制干扰
题2
1.让从零到某一截止频率Wc的低频信号通过,而对于大于阻带频率Ws的所有频率全部衰减
2.让高于截止频率Wc的高频信号通过,而对从0到阻带频率Ws的低频频率受到衰减
题3
单限比较器、窗口比较器、滞回比较器、三态电压比较器
题4
滞回比较器又称施密特触发器、迟滞比较器
