基于optisystem7.0强度调制下的WDM光纤通信系统设计

基于optisystem7.0强度调制下的WDM光纤通信系统设计

设计要求：完成强度调制下的多路WDM光纤通信系统设计，并仿真得到信道间隔、入射光功率等参数变化的品质因数Q关系曲线

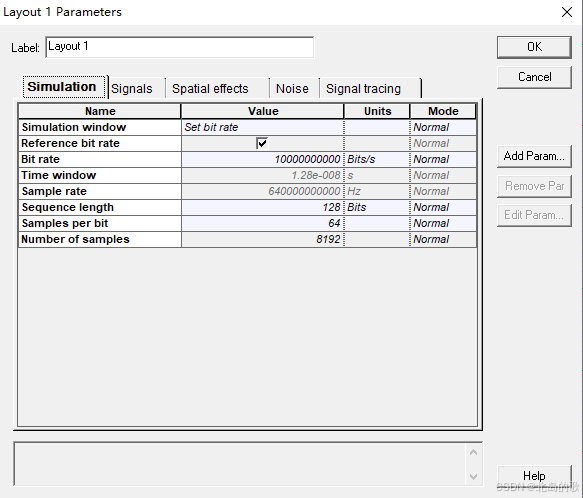

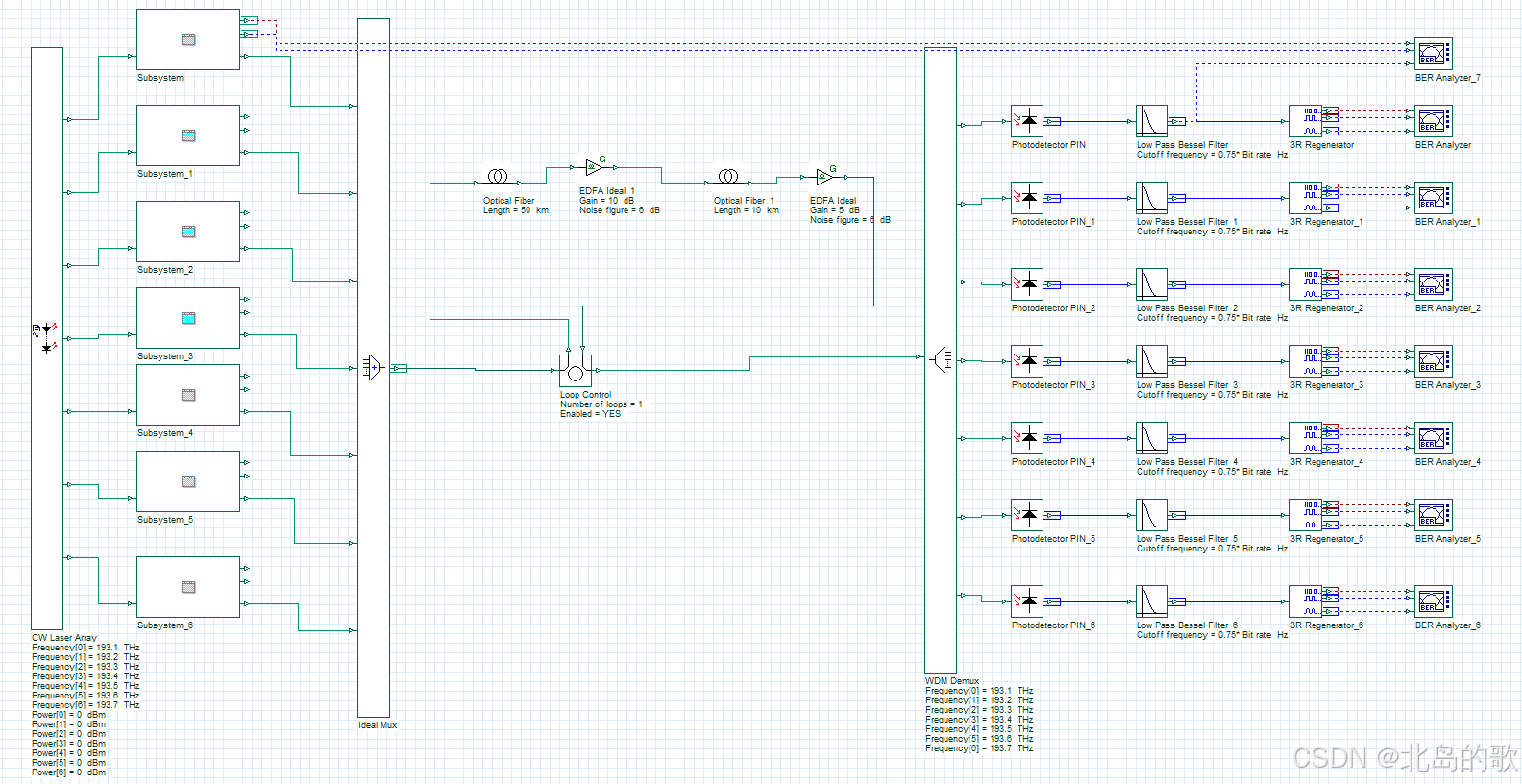

系统设计图及参数如下:

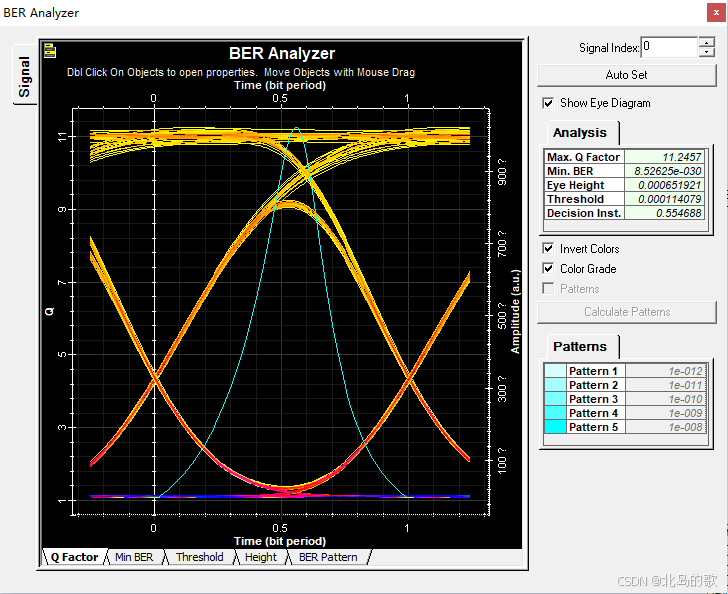

该系统发射端采用CW Laser Array产生具有一定信道间隔的激光，分别进入一个子系统进行强度调制，将调制后的信号送入WDM合成一路，送入光纤中进行传输（这里采用DCF进行色散补偿，EDFA进行光信号的中继放大），接收端进行信号的分解以及直接检测（采用PIN光电二极管 1A/W），而后送入低通滤波器（滤除噪声），通过3R生成器以及BER分析仪进行信号最终的传输效果分析，可以直接观察品质因数Q、误码率及眼图等信息。

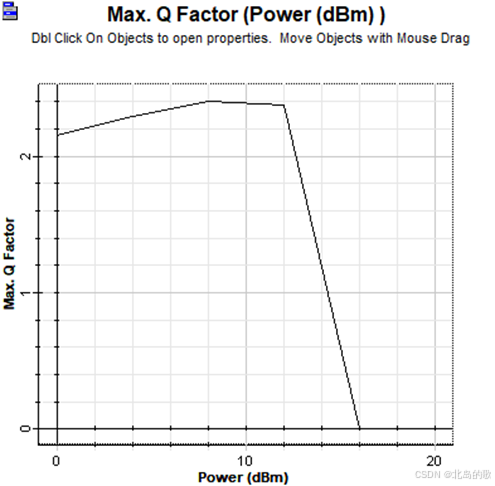

eg:入射光功率与Q值输出曲线示意

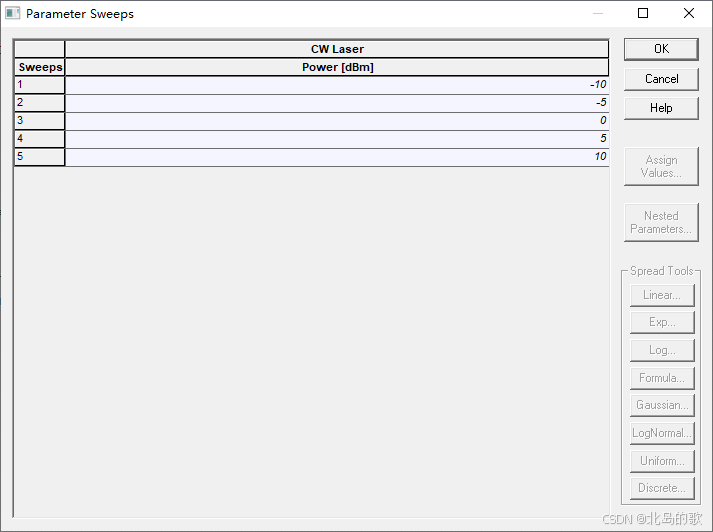

设置的五组发射端激光器输出频率扫描：

运行在Report中可得一组2D关系曲线：

结论：当入射光功率由低值逐渐增加时，Q值也逐渐增加，但当光功率增加到一定值时候，Q值显著下降，考虑原因是过高的光功率会导致光器件的饱和或非线性效应，从而引入额外的噪声和失真。
其余设计及曲线绘制同理。
