问题背景

来自于群友的一个关于 IP 数据报分片的软考问题，主要如下，答案是 B 和 A。

假设一个IP数据报总长度为4000B，要经过一段MTU为1500B的链路，该IP数据报必须经过分片才能通过该链路。该原始IP数据报需被分成( )个片，若IP首部没有可选字段，则最后一个片首部中Ofiset字段为( )。
(1) A.2 B.3 C.4 D.5
(2) A.370 B.740 C.1480 D.2960

主要是第 2 个答案，以前研究 IPv4 Fragment Offset 的时候，自己也都是以实际数据帧长度像是 2960 字节理解，但仔细翻了下 RFC 文档发现并不是这样，研究了下还发现了一个 Wireshark 的问题，简单记录下。

问题分析

测试方式

简单在 Windows 主机上 ping 大包，ICMP 数据字段为 3992 字节，加上 ICMP 首部 8 字节，总长度为 4000 字节，同时进行了 Wireshark 抓包。

$ ping -l 3992 www.baidu.com

正在 Ping www.a.shifen.com [180.101.49.11] 具有 3992 字节的数据:
请求超时。
请求超时。
请求超时。
请求超时。

180.101.49.11 的 Ping 统计信息:
    数据包: 已发送 = 4，已接收 = 0，丢失 = 4 (100% 丢失)，

此处可忽略 ICMP 数据包分片带来的不通现象，为安全策略管控导致。

基础分析

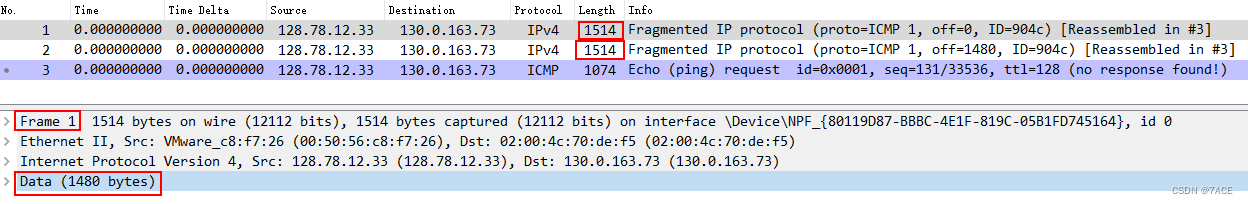

数据帧1 和 数据帧 2

14 字节 ( Ethernet II 首部长度 ) + 20 字节 ( IPv4 首部长度 ) + 1480 字节（Data 长度） = 1514 字节

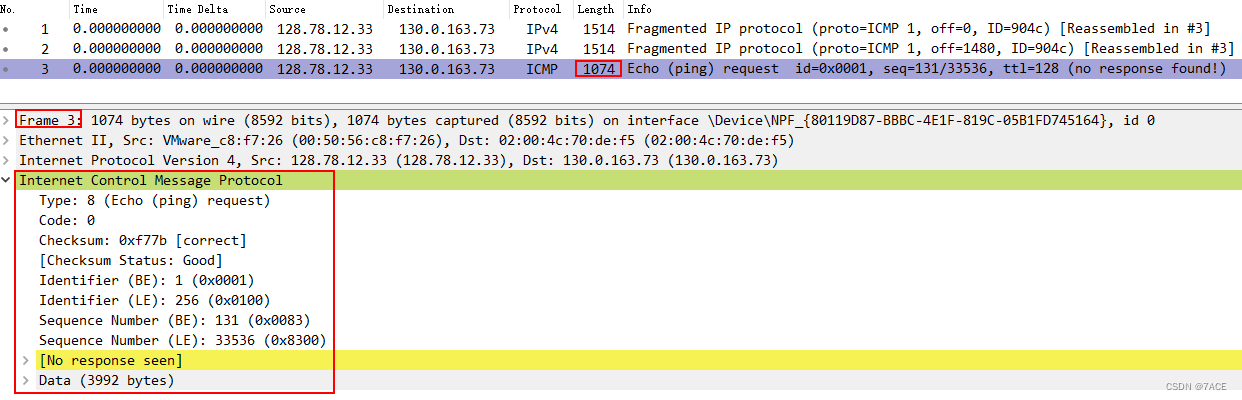

数据帧3

14 字节 ( Ethernet II 首部长度 ) + 20 字节 ( IPv4 首部长度 ) + 1040 字节（Data 长度） = 1074 字节

ICMP 1480+1480+1040 = 4000 字节 ，也就是分成了 3 片，数据帧 1 off = 0，数据帧 2 off = 1480，数据帧 3 off = 2960 。

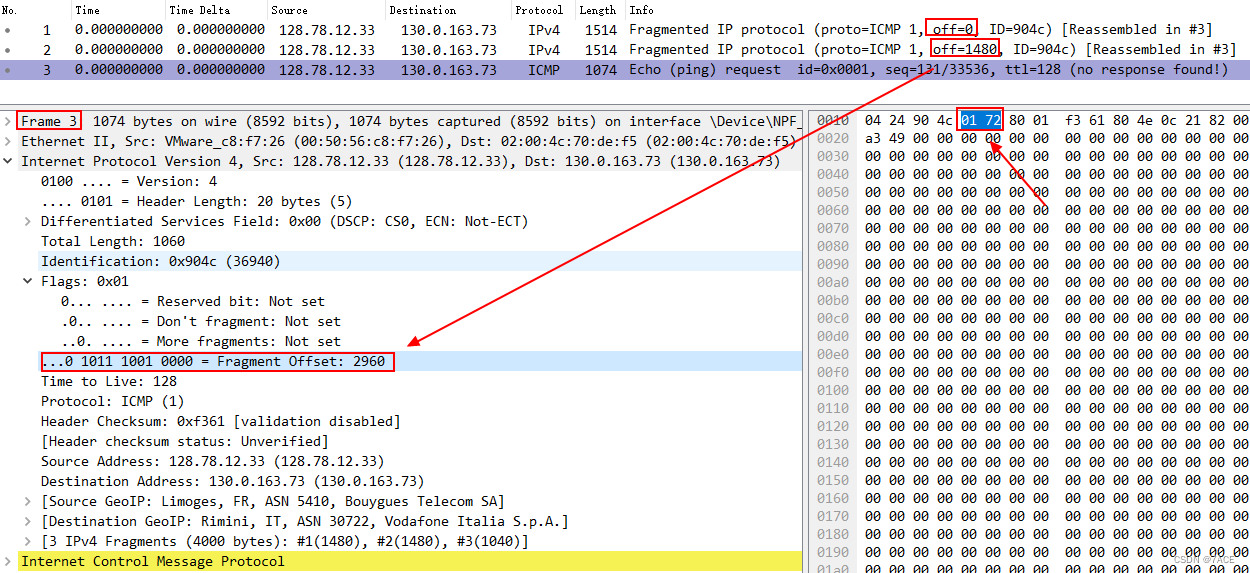

理论上这样分析下来貌似没什么问题，包括数据帧 3 所显示的 2 进制 0 1011 1001 0000 确实就是十进制 2960，16 进制应该是 0b 90 ，但是 wireshark 显示却是 01 72 ，哪一处出了问题？？？

查询了 RFC 791 ，引用如下：

Fragment Offset: 13 bits
This field indicates where in the datagram this fragment belongs.The fragment offset is measured in units of 8 octets (64 bits). The first fragment has offset zero.

fragment offset 的单位是 8 字节，8 字节的由来？

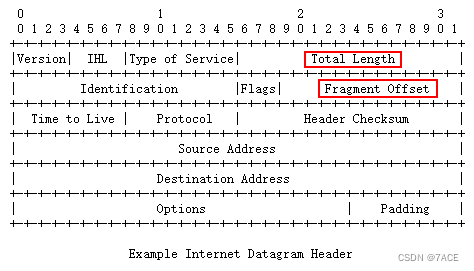

首先又要从 IPv4 首部 Total Length 说起。因为 Total length 长度是 16 bit，能表示的最大值就是 2 的 16 次方，以 1 字节为单位，意味着 IPv4 数据包最大长度可能是 65536 字节，而 fragment offset 设计只有 13 bit，能表示的最大值也就是 2 的 13 次方，只能表示出 8192 ，所以定义了以 8 字节为单位，这样分片偏移量最大就能表示出 65536 字节。

所以数据帧 3 正确显示的 2 进制应该是 0 0001 0111 0010 , 十进制值应该是 370 ，16 进制就是 01 72 ，所以目前的 Wireshark 版本(Version 3.6.3) 在此处二进制的值显示会有些问题，有歧义~

…0 1011 1001 0000 = Fragment Offset: 2960 x
…0 0001 0111 0010 = Fragment Offset: 370 √

这个逻辑不知道 Wireshark 是如何定义的，把原始数据包的二进制直接给左移了3位，所以这个值算出来的十进制直接就是 2960， 就是为了在分组细节中显示真实偏移长度嘛？？？

进一步分析

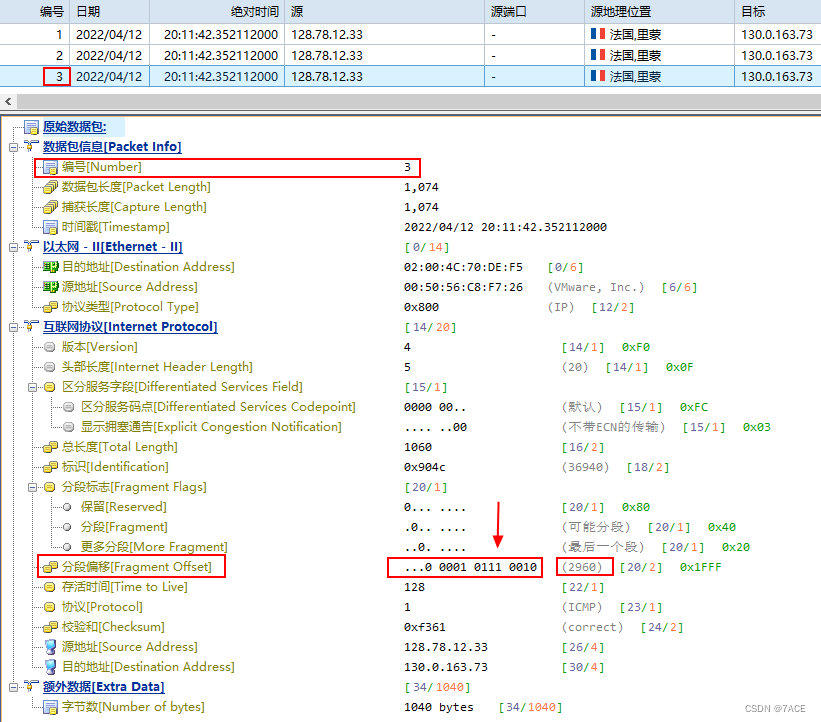

为了验证这个问题，同样的数据包在科来中显示如下，数据帧 3 的二进制就是 0 0001 0111 0010 ，后面会显示提示 2960 偏移字节，完全正确~

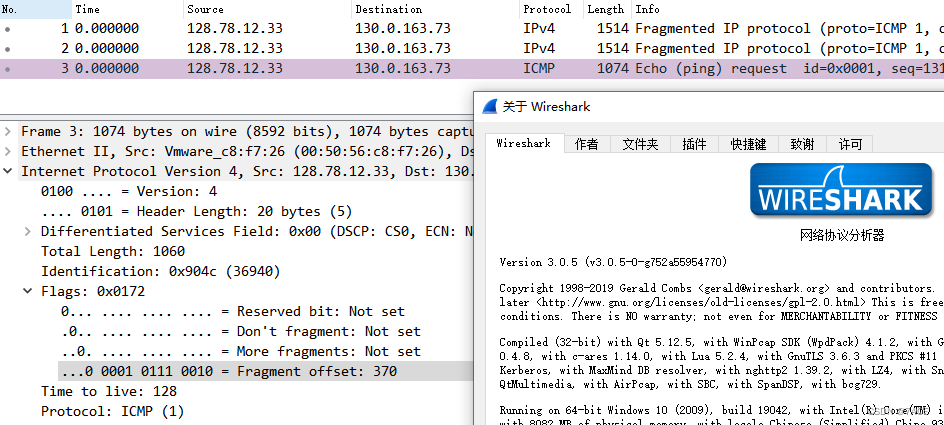

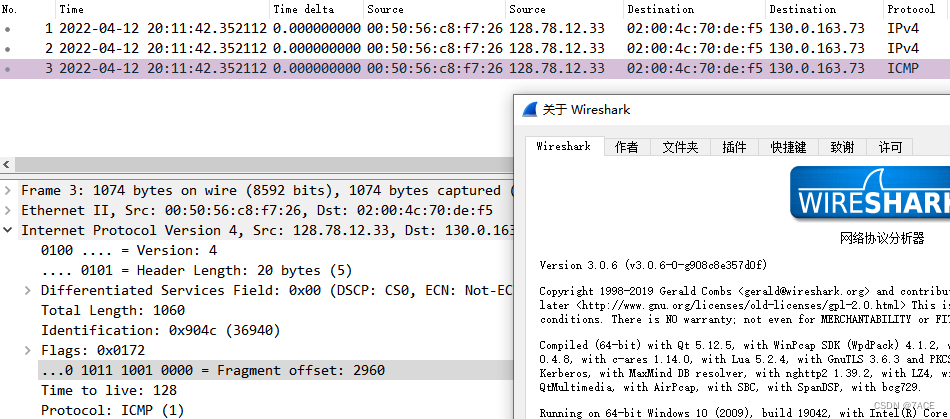

然后又翻查了 Wireshark 版本注释，并做了老版本的验证，发现在 Version 3.0.5 之前就都是 370 ，而到了 Version 3.0.6 开始之后就都变成了 2960 。。。。

Wireshark 3.0.6 Release Notes
https://www.wireshark.org/docs/relnotes/wireshark-3.0.6.html

Updated Protocol Support
AgentX, BT L2CAP, ERSPAN, GRE, IPv4, IS-IS, NAS 5GS, OpcUa, SNMP, and SRT
可能就在 IPv4 这一笔带过了。。。

总结

🤣 软考好难，要是我真碰到肯定就挂了，嗨，基础知识不牢靠。。

---
