本次实验主题:完成路由器静态路由配置,实现两台PC可经由路由器转发ping通。实验内容来自课堂。本文仅对实验步骤做记录。
一、背景知识
路由器属于网络层设备,能够根据IP包头的信息,选择一条最佳路径将数据包转发出去,实现不同网段主机之间的通信。路由器是根据路由表进行选路和转发的,而路由表就是由一条条路由信息组成。
生成路由表主要有两种方法:静态路由协议配置和动态路由协议配置。
静态路由是指由网络管理员手工配置的路由信息。当网络拓扑结构或链路发生变化时,网络管理员需要手工修改路由表中相关的静态路由信息。静态路由简单、高效、可靠,一般用于比较简单的网络环境,网管人员清楚网络的拓扑结构,便于设置正确的路由信息。缺省路由可以看作静态路由的一种特殊情况。当查找路由表时 ,若没有找到与目的网络相匹配的路由表项式,为数据分组指定路由。
二、建立网络拓扑
添加2台计算机,标签名为PC0、PC1;
添加2台二层交换机2960,标签名为S0、S1;
添加2台路由器2811,标签名为R0、R1;

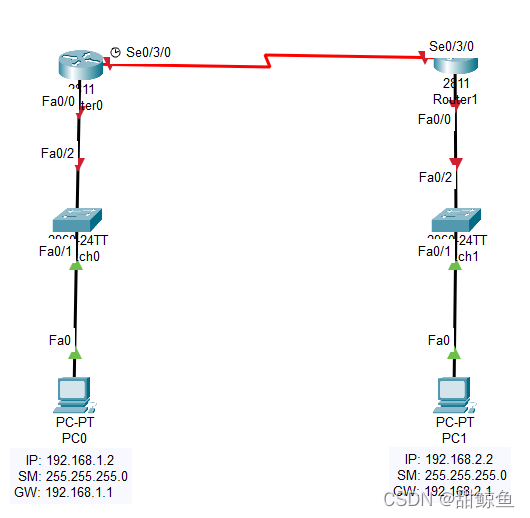

交换机划分的VLAN及端口根据如下拓扑图,使用直通线、DCE串口线连接好计算机、交换机、路由器,并为每台计算机设置好相应的 IP和SM(Subnet Mask,子网掩码)、GW(网关)。
路由器间用DCE串口线连接:(在两个路由器中都要设置!!)
1、单击打开路由器进入Physical选项
2、关闭路由器的电源

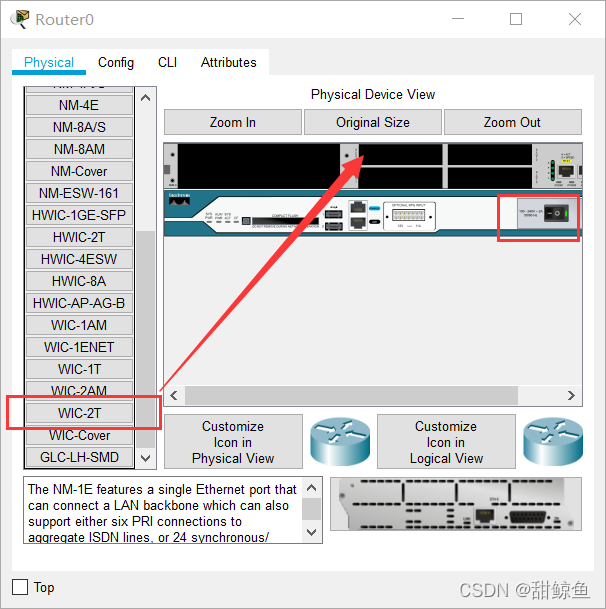

3、拖动添加高速串行广域网接口卡WIC-2T模块
4、启动路由器的电源

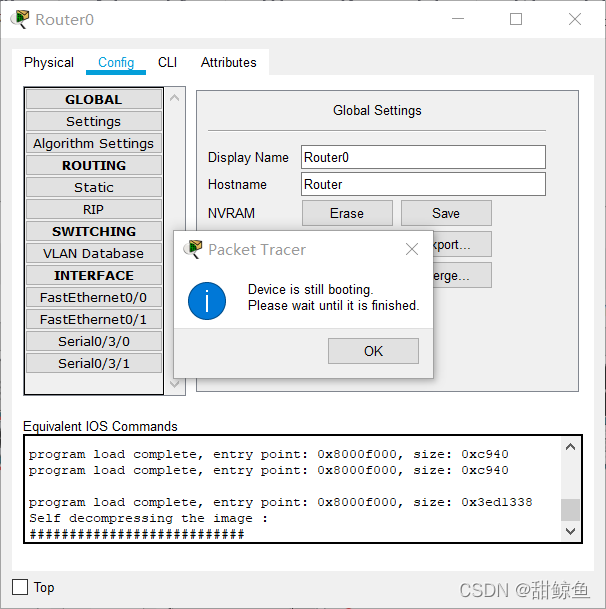

5、进入Config选项查看路由器是否启动成功
三、二层交换机的接口设置

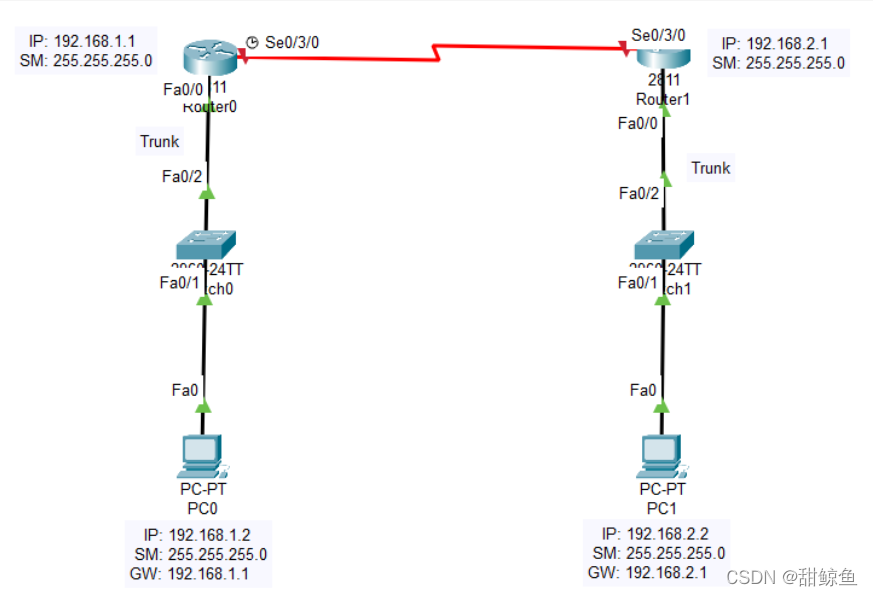

设置交换机与路由相连的端口模式为Trunk。
以S0为例:
1、打开S0的Config
2、单击INTERFACE下选项,进入FastEthernet0/2
3、将Access模式改为Trunk模式
在S1中同理。
四、路由器的接口设置(重点)
4.1 设置网关
网关的设置可以再路由器的CLI中通过写命令行的方式进行,也可以直接在图形界面Config中进行。本实验中采用后者实现网关的设置。

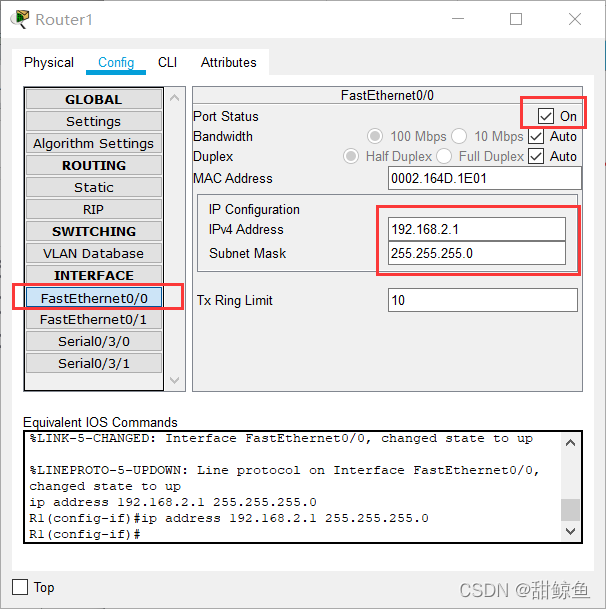

在Router的Config中设置路由网关:
1、单击Router进入Config选项
2、单击INTERFACE选项下,该Router与Switch相连的端口
3、勾选On,开启该端口

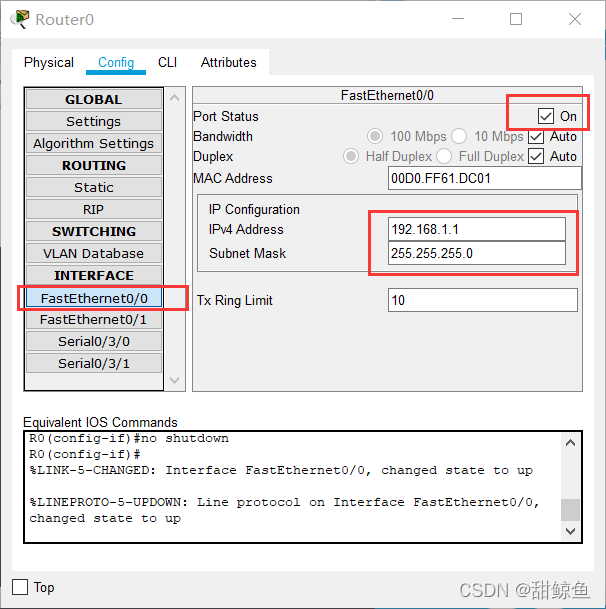

4、配置相应的IP、SM
在R0中:
在R1中:
------------------------分割线------------------------
如果你不想直接在Config界面完成设置,代码这样写:
在R0中:
R0(config)#interface FastEthernet0/0
R0(config-if)#ip address 192.168.1.1 255.255.255.0
R0(config-if)#no shutdown
R0(config-if)#exit
在R1中:
R1(config)#interface FastEthernet0/0
R1(config-if)#ip address 192.168.2.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
4.2 路由器间串口的设置
路由器间串口的设置可以再路由器的CLI中通过写命令行的方式进行,也可以直接在图形界面Config中进行。本实验中采用后者实现路由器间串口的设置。

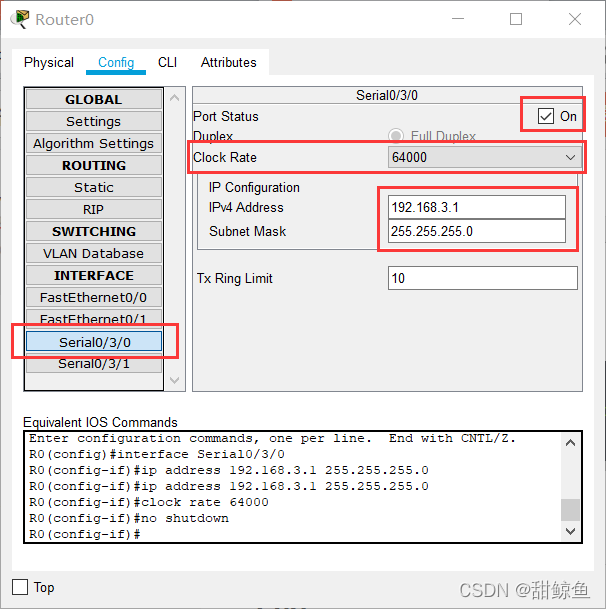

在Router的Config中设置路由器间串口:
1、单击Router进入Config选项
2、单击INTERFACE选项下,该Router与其他Router相连的串口
3、勾选On,开启该串行端口
4、设置时钟频率为64000

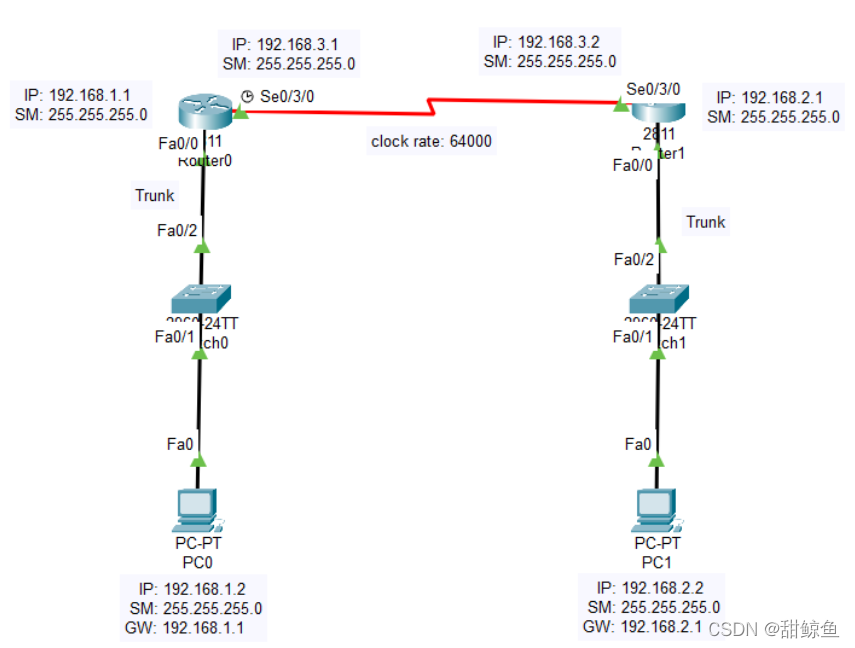

5、配置相应的IP、SM

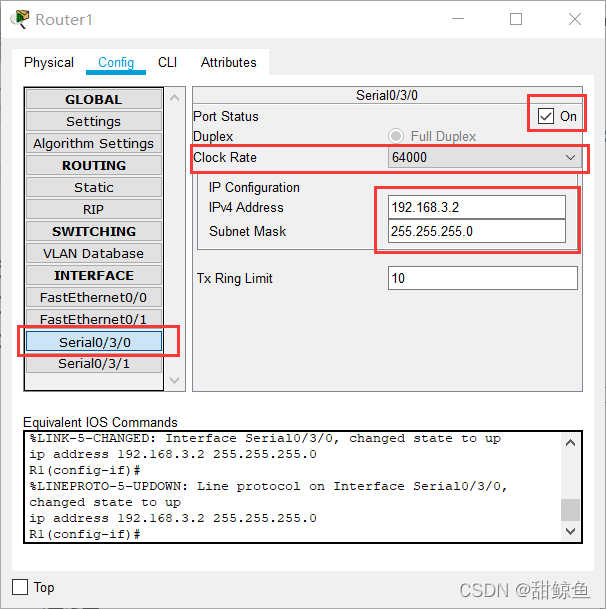

在R0中:
在R1中:
------------------------分割线------------------------
如果你不想直接在Config界面完成设置,代码这样写:
在R0中:
R0(config)#interface Serial0/3/0 // 进入串口s0/3/0
R0(config-if)#ip address 192.168.3.1 255.255.255.0
R0(config-if)#clock rate 64000 // 必须配置时钟频率为64000
R0(config-if)#no shutdown // 开启串行端口
R0(config-if)#end
在R1中:
R1(config)#interface Serial0/3/0
R1(config-if)#ip address 192.168.3.2 255.255.255.0
R1(config-if)#clock rate 64000
R1(config-if)#no shutdown
R1(config-if)#end
4.3 添加静态路由(*)
4.3.1 Router0

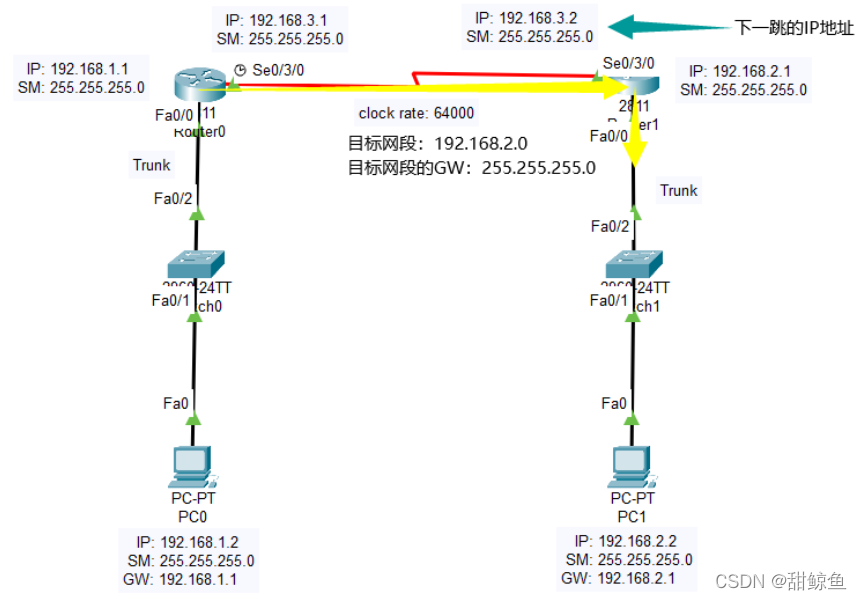

R0不能到达的网络要添加静态路由,添加到网络192.168.2.0/24的路由信息,需通过R1的S0/3/0串口进行转发,那么R1的S0/3/0 的IP就是静态路由表项中的下一跳地址。

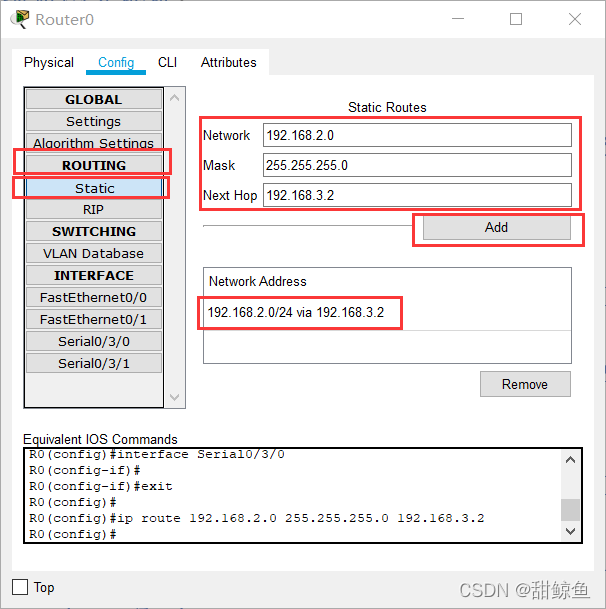

在Router的Config中添加的静态路由:
1、单击Router进入Config选项
2、单击ROUTING选项下的Static,进入静态路由设置
3、填写静态路由信息
4、点击添加
5、看到Network Address下出现新添加的静态路由信息,这说明添加成功
在R0中:
4.3.2 Router1
R1不能到达的网络要添加静态路由,添加到网络192.168.1.0/24的路由信息,需通过R0的S0/3/0串口进行转发,那么R0的S0/3/0的IP就是静态路由表项中的下一跳地址。

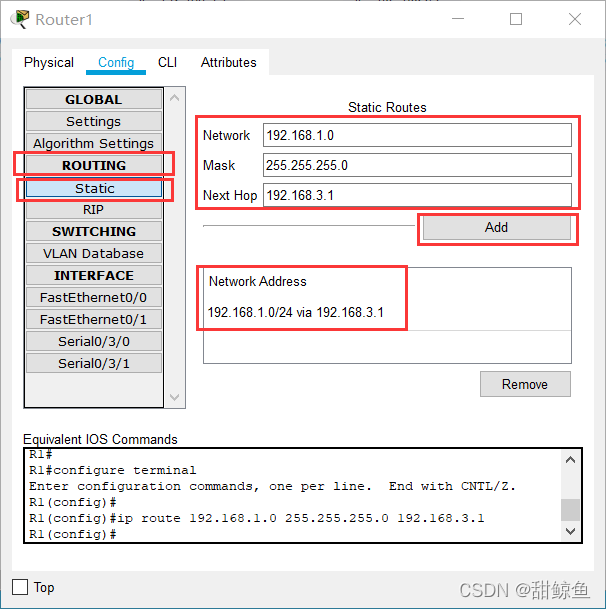

同4.3.1,在R1的Config中添加的静态路由:
------------------------分割线------------------------
如果你不想直接在Config界面完成设置,代码这样写:
在R0中:
R0(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.2
R0(config)#end
在R1中:
R1(config)#ip route 192.168.1.0 255.255.255.0 192.168.3.1
R1(config)#end
五、查看路由设置

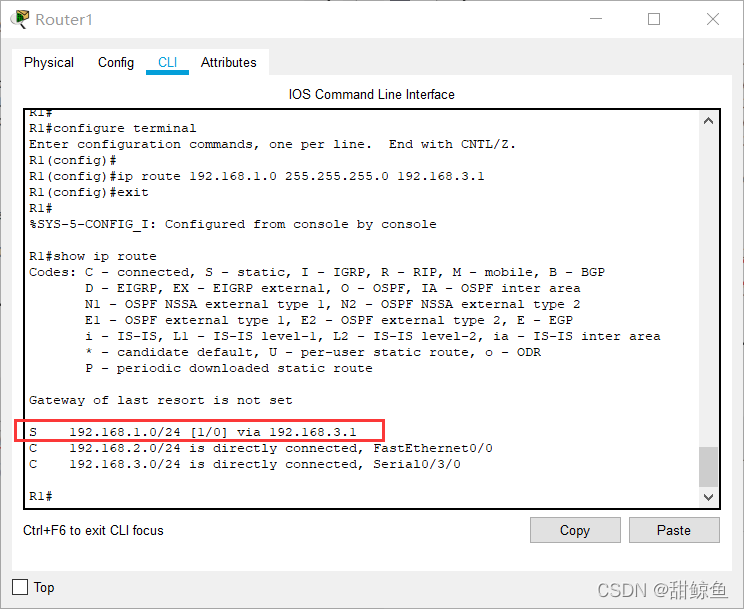

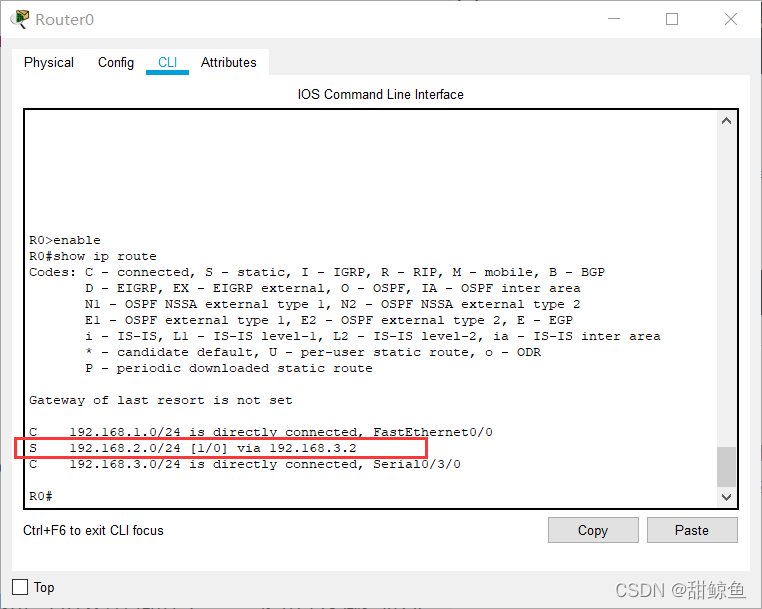

使用show ip route命令可以看到已经完成静态路由设置。
在R0中:
在R1中:
六、Ping测试

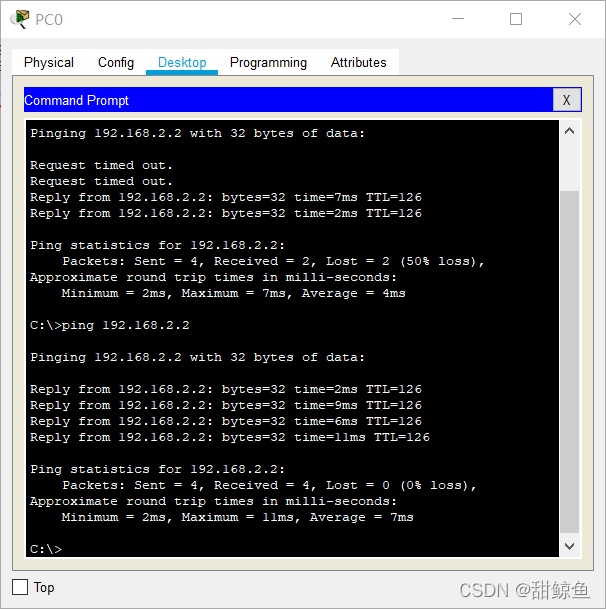

使用PC0与PC1做ping测试,可ping通。
一开始ping不通的时候不要慌张,多ping几次。
真的ping不通的时候,你可以:
1、去检查一下相关设置有没有遗漏哪一步
2、在仿真模式下观察数据包的传送,检测是哪一段连接出现了问题
3、在路由器的全局模式下ping其他路由器或者PC,排查问题
总结
与之前的几篇实验教程相比,本次实验省略掉了一些些之前重复做过好几次的步骤。如果对PC的IP/SM/GW的设置、二层交换机的接口设置有什么疑问,可以去看我之前发的其他文章。
本次实验完成了路由器静态路由配置。主要步骤有建立网络拓扑、二层交换机的接口设置、路由器的接口设置(设置网关、路由器间串口的设置、添加静态路由)。完成以上步骤后,可以查看路由设置并进行ping测试,如果路由配置正确,两台PC可以通过路由器ping通,本次实验就做完了。
