贴片电阻

电阻阻值

• 常用电阻阻值表
  电阻阻值是离散的，并不是所有阻值的电阻都有生产，要根据需求进行选择。

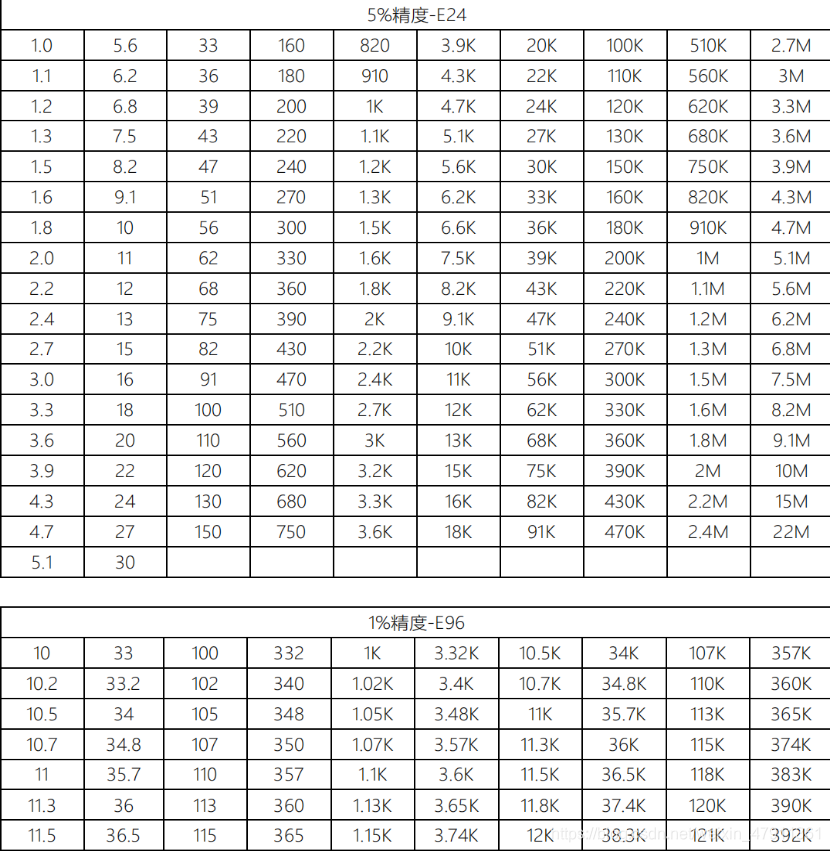

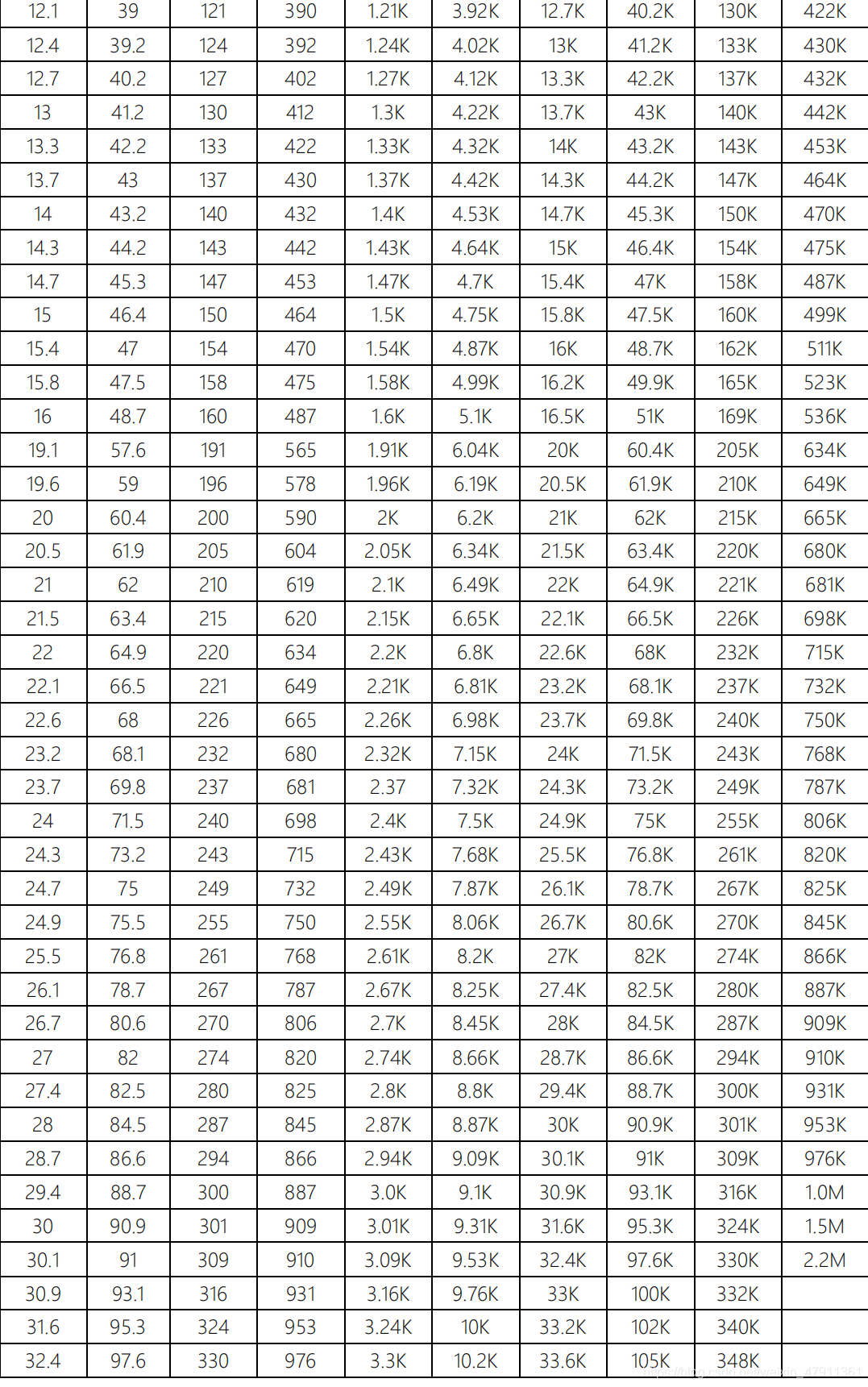

  常用电阻阻值表如下：


• 阻值表来源
  电阻标准由 IEC（国际电工委员会）制定，标准文件为 IEC60063 和 EN60115-2。
  电子元器件厂商为了便于元件规格的管理和选用，同时也为了使电阻的规格不至太多，采用了统一的标准组成的元件的数值。
  电阻的标称阻值分为 E6、E12、E24、E48、E96、E192 六大系列，分别使用于允许偏差为±20、±10%、 ±5%、±2%、±1%、±0.5%的电阻器。其中以 E24 和 E96 两个系列为最常用。
  “E”表示“指数间距”（Exponential Spacing），它表明了电阻阻值是由公式计算出来的。

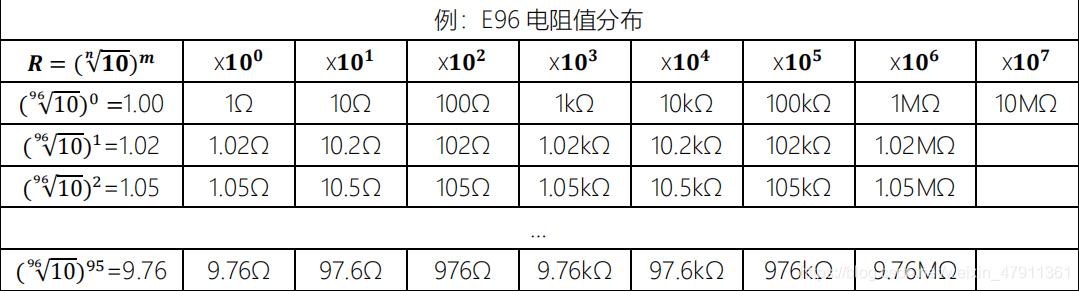

  𝑅 = (𝑛√10)𝑚
  字母 n 指的是 E24，E96 等标准中的数值 24 和 96，m 的取值范围为 0~n-1；这样，E24 有 24 个基准值，E96 有 96 个基准值，这些基准值再乘以 10 的 x 次方，就可以得到各种各样的电阻值了。


电阻丝印

封装 0603 以上的电阻（包含 0603）在表面都印有丝印。
丝印展示出了 2 层意义：阻值大小和精度。
常用电阻丝印一般有这几种情况：
1） 带有三位或者四位数字的丝印
2） 带有字母“R”的丝印
3) 带有数字和 R 之外字母的丝印

• 带有三位或者四位数字的丝印
  三位数字表示 5%精度的，四位数字表示 1%精度的，前面几位表示数值，最后一位表示 10 的 x 次方。
  例 1：丝印为“103”，则：𝑅 = 10 ∗ 103 = 10𝐾𝛺，5%精度
  例 2：丝印为“1003”，则：𝑅 = 100 ∗ 103 = 100𝐾𝛺，1%精度
• 带有字母“R”的丝印
  带字母”R”的电阻一般阻值较小，精度多为 1%，不过也不绝对，可以把 R 看作是小数点，前边的数字
  为有效值。
  例：丝印为“22R0”，将 R 看作小数点，前面的 22 表示有效值，读数为 22.0Ω，即精度为 22Ω的 1%精度电阻。
• 带有数字和 R 之外字母的丝印
  这种电阻丝印在 0603 封装中比较常见，精度为 1%，与之对应的标准为 E-96。

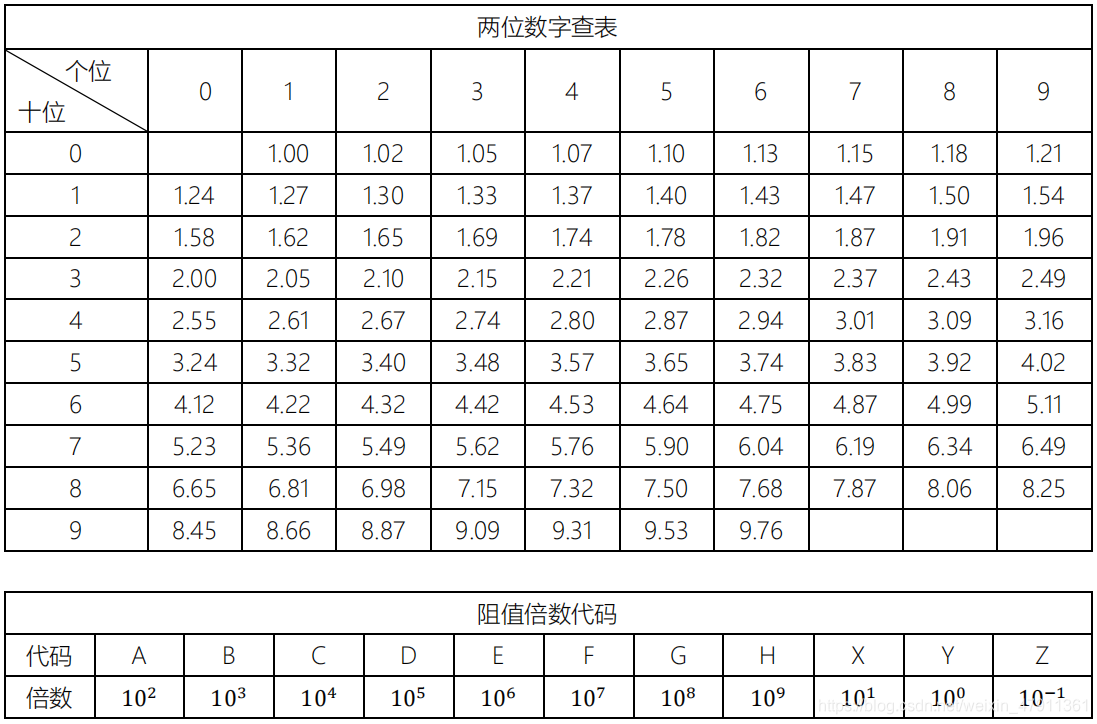

  E-96 规定：用两位数字加一个字母作为丝印，实际阻值可以通过查表来获取，两位数字表明了电阻数值，字母表明了 10 的 x 次方，也需要查表。
  例：丝印为“88A”，从下表知，“88”代表 8.06，A 代表102，即阻值：8.06 ∗ 102 = 806𝛺。


电阻精度

电阻的精度一般用字母表示：
T：±0.01%
A：±0.05%
B：±0.1%
D：±0.5%
F：±1%
J：±5%
K：±10%
最常用的精度是 1%和 5%
一般场合使用 5%精度，有精度要求的使用 1%电阻，比如 DCDC，电流采样，特殊要求的根据实际情况选择更高精度的。

电阻的封装

封装的命名是根据电阻的实际尺寸来进行的——单位:英寸
例子：
0402 实际尺寸：1mm0.5mm —— 0.04 英寸*0.02 英寸 —— 0402
常用的电阻封装有：
01005、0201、0402、0603、0805、1206、1210、1218、2010、2512
目前一般电子产品主要用 0402，0603 封装的，要求功率高点的用 1206 的，手机或者穿戴设备会用到更小封装，比如 01005，0201 等。

电阻的功率

• 电阻额定功率与封装
  电阻的额定功率主要由封装决定，但也不是绝对的，还跟电阻的工艺（薄膜还是厚膜），品牌，阻值大小等有一定关系。
  如果上网查功率与封装的关系的话，会有一些网友给出功率与封装表格，那并不一定总是正确的，使用时需要谨慎。

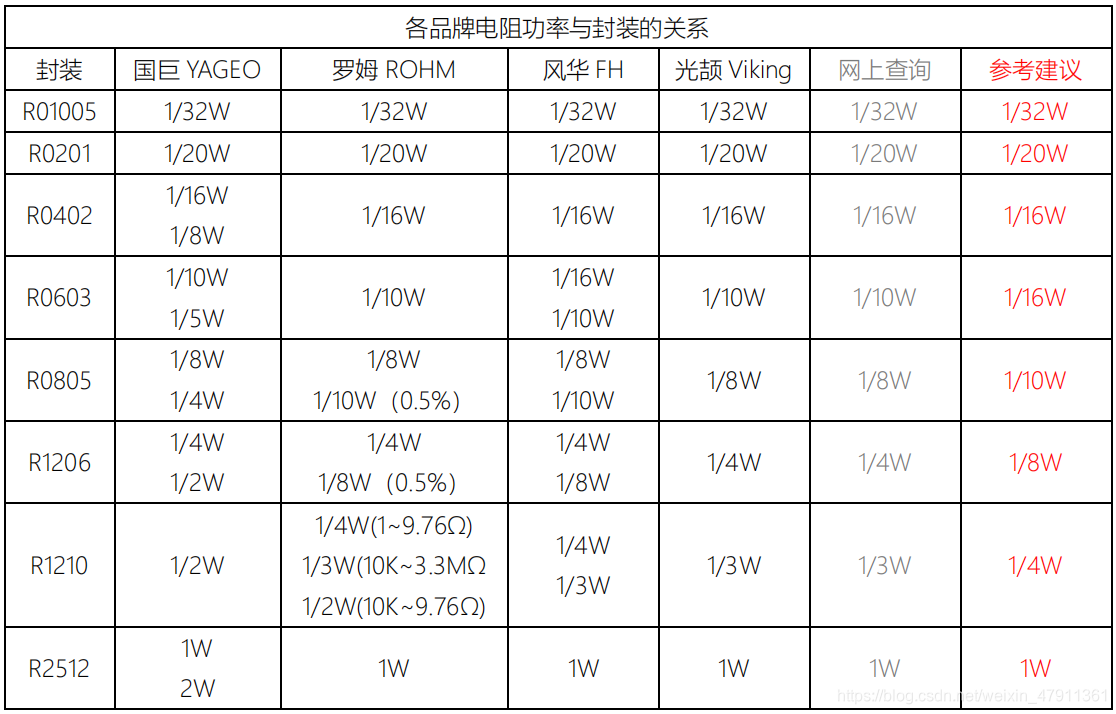

  下面列一些厂家的电阻与额定功率的关系表格。
  同一封装，不同品牌的电阻功率可能不同。
  同一封装，不同精度的电阻功率可能不同。
  同一封装，不同阻值的电阻功率可能不同。
• 电阻额定功率与温度的关系
  需要注意的是，上一小节提供的额定功率是在 70℃条件一下的，如果温度超过 70℃，其额定功率是会下降的。
  并且，R01005 和 R0201 比其它封装电阻的额定功率，随温度升高有下降得更快的趋势。
  R01005 和 R0201 电阻的工作温度范围是-55℃~125℃，R0402 及其以上工作温度范围为：-55℃~155℃。

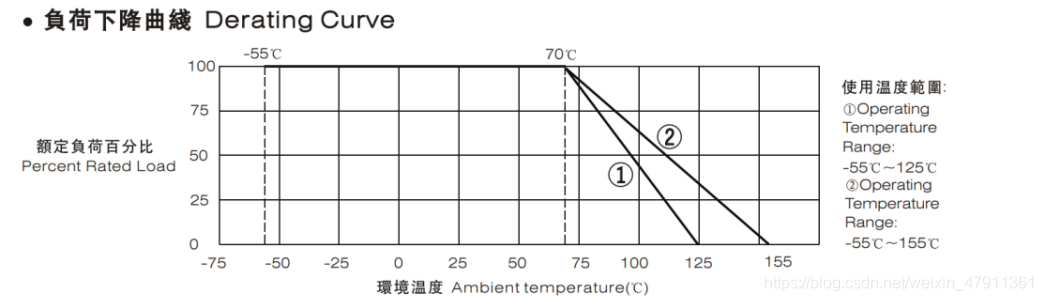

  如下图是贴片电阻的负荷（额定功率）下降曲线。
  注 1：曲线①使用于 01005，0201 产品，曲线②使用于 0402、0603、0805、1206、1210、2010、2512产品。
  注 2：当电阻使用的环境温度超过 70℃时，其额定负荷（额定功率）按照上述曲线下降

电阻的额定电压

电阻是有额定耐压值的，不能超过额定耐压值使用。
1、材质相同（厚膜）的额定电压，各品牌相差不大。
2、材质不同，额定电压有差别，薄膜要比厚膜要低。
3、封装越大，额定电压升高。

电阻的温漂

• 电阻温度系数 TCR
  电阻温度系数（temperature coefficient of resistance 简称 TCR）表示电阻当温度改变 1 摄氏度时，电阻值的相对变化，单位为 ppm/℃ ppm（part per million）百万分之几。
  温度系数= (R-Ra)/Ra ÷ (T-Ta) × 1000000
  Ra: 基准温度条件下的阻值
  Ta: 基准温度 20℃
  R: 任意温度条件下的阻值
  T: 任意温度
  一般常用电阻温度系数的范围为：-200~500ppm/℃
• 电阻温漂影响

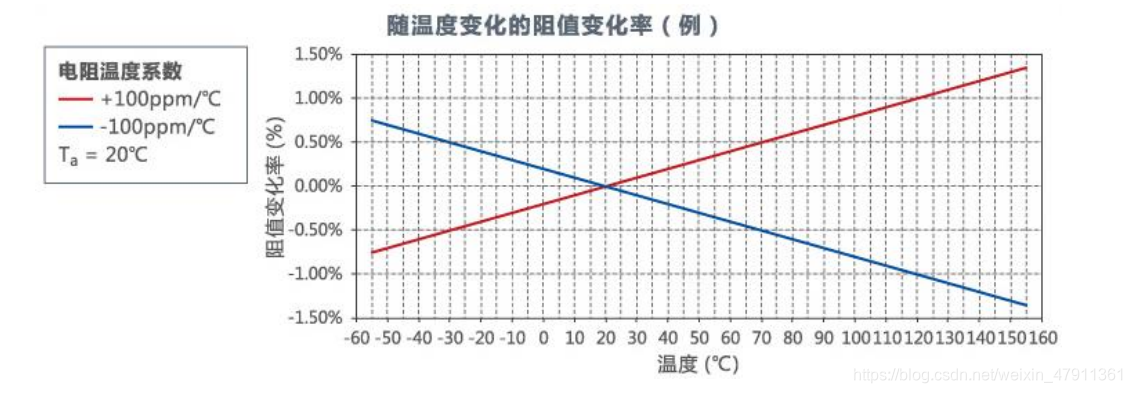

  例：100ppm/°C 电阻温度系数的贴片电阻器，从基准温度 20°C 到 100°C 时的阻値变化率是？
  阻值变化率=温差*温度系数/100 万=(100-20)*100/1000000=0.8%


0Ω 电阻

• 0Ω电阻的作用
  1、方便测试电流
  2、兼容设计，跳线
  3、模拟地，数字地分开，单点接地
  4、占个位置（可换成其它阻值的电阻，也可换成磁珠）
  5、做电路保护，充当低成本熔丝
  …
• 0Ω电阻阻值多大
  根据电阻标准文件 EN60115-2，0Ω电阻实际最大阻值 10mΩ，20mΩ，50mΩ可选，实际查询各个厂家，普通 0Ω电阻的阻值最大可达 50mΩ
• 0Ω电阻过流能力

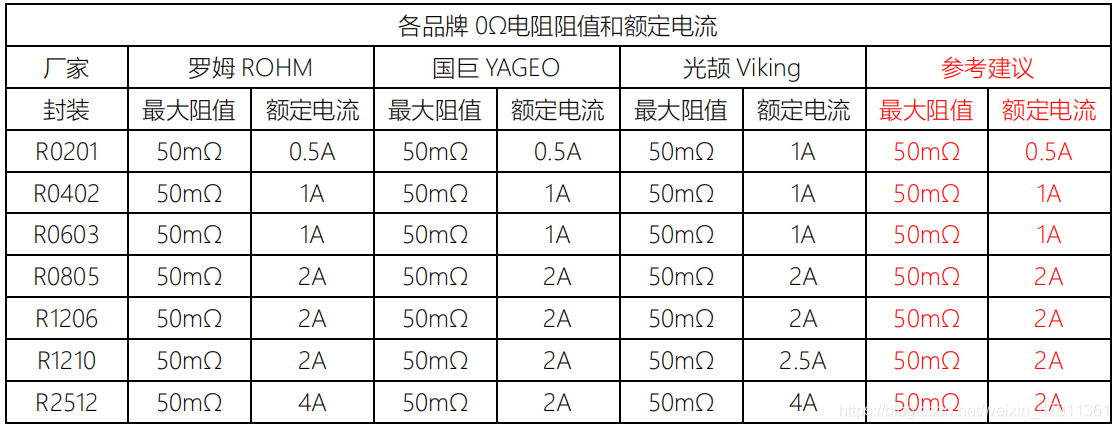

  需要注意的是，不同厂家的 0Ω电阻过流能力并不相同，可从下表看出：

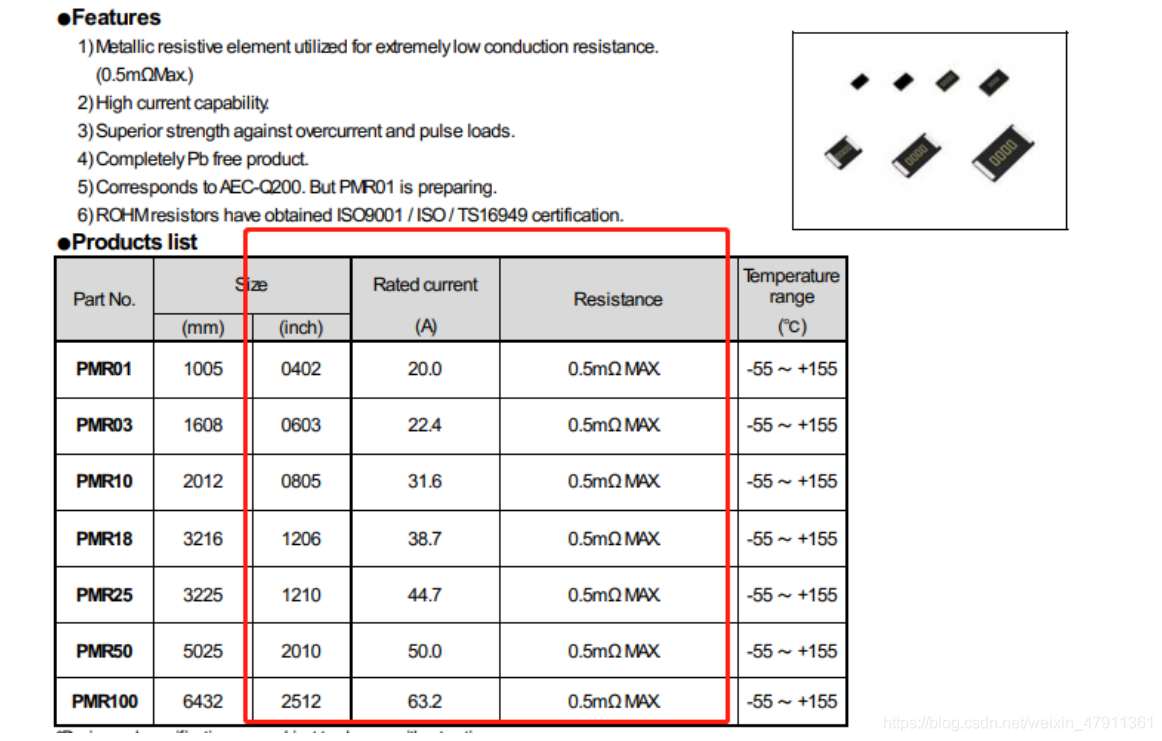

  如果需要能过超大电流的 0Ω电阻，也是有的，只不过这种电阻就不常规，如下图罗姆的超大过流能力
  的 0Ω电阻，单个可达到 20A-60A，阻值最大只有 0.5mΩ，不过价格也非常贵。


拓展及说明

罗姆 ROHM 官网：https://www.rohm.com.cn/
睿思电阻：https://www.resistor.today/
国巨 YAGEO：https://www.yageo.com/en/Product/Overview#rchip

文章资料从网络获取，如有侵权，请及时联系改正！！！
