1. 介绍
1.1 JointJS简介
JointJS是一个专注于图形可视化的js库，用于创建交互式的图形和图表。它基于HTML、SVG（可缩放矢量图形）和CSS（层叠样式表）技术，主要用于在Web应用程序中实现可视化图形编辑器或图表展示（流程图、关系图和定制化图形）。
1.2 JointJS的特点
- 可定制性： JointJS允许开发人员根据项目需求自定义图形元素和交互行为。
- 跨浏览器支持： JointJS能够在主流的现代浏览器中运行，确保跨平台和跨设备的兼容性。
- 丰富的功能： 支持图形元素的拖放、缩放、连接等交互功能，以及事件监听和处理。
2. 安装与配置
2.1 下载与安装
由于jointJS是基于backbone( 实现了web前端MVC模式的js库 )的，因此有view（视图）和model（模型）的概念，使用jointJS需要引入jQuery、backbone、lodash以及jointJS的包，可以通过script标签引入，也可以通过npm安装。
中文文档：JointJS官方API的个人整理_graph.resetcells-CSDN博客

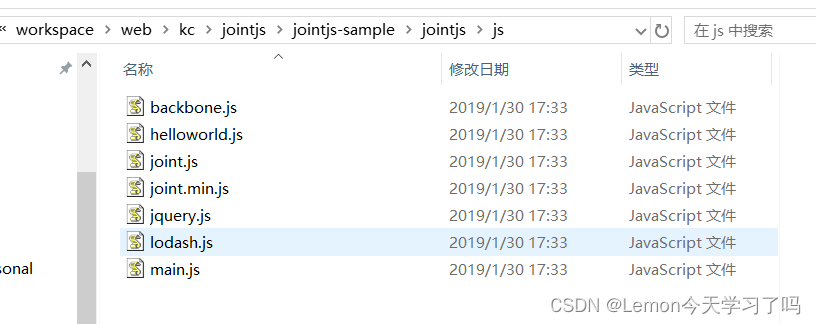

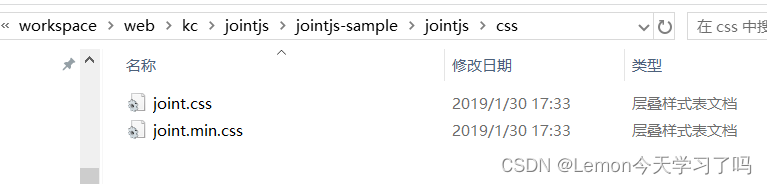

- 下载本地文件：http://pan.baidu.com/s/1miKFmY0 密码：rlhh
<head>
<meta name="viewport" content="width=device-width, initial-scale=1">
<title>JointJS Sample</title>
<meta charset="UTF-8">
<link rel="stylesheet" type="text/css" href="css/joint.min.css" />
<!-- 下面的顺序不能变 -->
<script src="js/jquery.js"></script>
<script src="js/lodash.js"></script>
<script src="js/backbone.js"></script>
<script src="js/joint.js"></script>
<!-- 这是自己的JS文件 -->
<script type="text/javascript" src="js/main.js"></script>
</head>
<body>
<div id="canvas"></div>
</body>- 使用CDN ：
<head>
<meta name="viewport" content="width=device-width, initial-scale=1">
<title>JointJS Sample</title>
<meta charset="UTF-8">
<link rel="stylesheet" type="text/css" href="https://cdnjs.cloudflare.com/ajax/libs/jointjs/2.2.1/joint.min.css">
<!--注意加载顺序-->
<script type="text/javascript" src="https://cdnjs.cloudflare.com/ajax/libs/jquery/3.3.1/jquery.js"></script>
<script type="text/javascript" src="https://cdnjs.cloudflare.com/ajax/libs/lodash.js/4.17.11/lodash.js"></script>
<script type="text/javascript" src="https://cdnjs.cloudflare.com/ajax/libs/backbone.js/1.3.3/backbone.js"></script>
<script type="text/javascript" src="https://cdnjs.cloudflare.com/ajax/libs/jointjs/2.2.1/joint.min.js"></script>
</head>- npm安装：
npm install jointjs以下是JointJS的一个简单示例代码：
<template>
<div class="canvas" ref="canvas"></div>
</template>
<script>
import * as joint from 'jointjs'
export default {
data () {
return {
paper: null
}
},
mounted() {
this.init()
},
methods: {
init() {
// 创建了两个矩形元素和一个连接它们的图形
let graph = new joint.dia.Graph // 创建画板，所有图上的元素都在画板里
this.paper = new joint.dia.Paper({ // 创建画板上的画布，画布是用来渲染画板
el: this.$refs.canvas, // HTML上div ID document.getElementById('canvas'),
model: graph, // 指定画板
width: 600,
height: 100,
gridSize: 1 // 画布上元素拖动时步进的像素，默认1，设的高方便对齐
})
// 创建一个矩形
let rect = new joint.shapes.standard.Rectangle()
rect.position(100, 30) // 矩形左上角的位置，x:100,y:30，单位像素
rect.resize(100, 40) // 矩形大小，宽100，高40，单位像素
rect.attr({
body: {
fill: 'blue' // 填充色
},
label: {
text: 'Hello', // 矩形上显示的文字
fill: 'white', // 文字颜色
},
})
rect.addTo(graph) // 将上面定义的矩形加入到画板中
let rect2 = rect.clone() // 复制一个相同的矩形
rect2.translate(300, 0) // 将矩形在水平方向上向右移动300像素
rect2.attr('label/text', 'World!') // 设置矩形2上的文字
rect2.addTo(graph) // 将矩形2加入到画板中
let link = new joint.shapes.standard.Link() // 创建一条连线
link.source(rect) // 连线头为矩形1
link.target(rect2) // 连线尾为矩形2
link.addTo(graph) // 将上面定义的连线加入到画板中
}
}
}
</script>
<style></style>运行结果：
3. JointJS的一些基础知识：
- 元素（Element）和连接（Link）：JointJS允许你创建元素和连接它们以形成图形，有预设和自定义两种。元素可以是各种形状，如矩形、圆形等，而连接通常是两个元素之间的线。
- 图形（Graph）：JointJS中的图形是一个包含元素和连接的容器。你可以在图形中添加、删除和编辑元素，以及定义它们之间的连接关系。
- 模型（Model）：JointJS使用模型来表示图形中的元素和连接。每个元素和连接都是一个模型，可以设置各种属性，如位置、大小、样式等。
- 图形编辑器（Graph Editor）：JointJS通常用于构建图形编辑器，用户可以通过该编辑器添加、删除和调整图形元素，创建连接等。
- 视图（View）：视图是JointJS中用于渲染图形的组件。它负责显示模型中定义的元素和连接，并处理用户输入。
- 事件（Event）：JointJS支持丰富的事件系统，可以监听元素的拖动、缩放、连接等操作。通过事件，你可以在用户与图形交互时执行相应的操作。
- 样式和主题（Style and Theme）：JointJS允许你定义元素和连接的样式，包括颜色、边框、字体等。你还可以使用主题来统一整个图形的外观。
- 导入和导出（Import and Export）：JointJS提供了导入和导出图形数据的功能，这使得你可以保存用户创建的图形，也可以加载已保存的图形。
4. JointJS创建一个基础图形的步骤：
4.1 首先要引入相应的js和css文件，还有一些依赖；
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width,initial-scale=1,maximum-scale=1.0,user-scalable=no" />
<title>Title</title>
<link rel="stylesheet" type="text/css" href="css/joint.css">
<!--注意加载顺序-->
<script src="js/jquery-3.2.1.min.js" type="text/javascript" charset="utf-8"></script>
<script src="js/lodash.js"></script>
<script src="js/backbone-min.js"></script>
<script src="js/joint.min.js"></script>
<style>
#wrapper {
margin: 10px auto;
background: #fafafa;
}
</style>
</head>
<body>
<!--准备一个容器存放画板-->
<div id="wrapper"></div>
</body>
</html>
4.2 定义画板和画布
var graph = new joint.dia.Graph; //生成画板
var paper = new joint.dia.Paper({ //生成画布
el: $('#wrapper'),
width: 800,
height: 500,
model: graph,
gridSize: 1
});4.3 画一个简单的矩形
var cell = new joint.shapes.basic.Rect({
position: {
x: 100,
y: 100
},
size: {
width: 100,
height: 100
},
attrs: {
//边框，填充，边框宽度，样式
rect: {
fill: 'pink',
'stroke': 'black',
'stroke-width': 2,
'stroke-dasharray': 0
},
text: {
//字体内容，颜色，粗细，大小
text: '矩形',
fill: 'black',
'font-weight': 'normal',
'font-size': 20
}
}
});
//把矩形放到画板中
graph.addCells([cell]);4.4 改变这个矩形的一些属性
- 改变位置
cell.position(20, 20);
console.log(cell.get('position')); //{x: 20, y: 20}- 改变大小
cell.size(50, 50);
console.log(cell.get('size')); //{width: 50, height: 50}- 改变文本
cell.attr('text/text', '测试文本');
cell.attr('text/fill', 'white');
cell.attr('text/font-weight', 'bold');
cell.attr('text/font-size', 14);
- 改变图形
cell.attr('rect/stroke-dasharray', '2,5'); //虚线间隙- 偏移
cell.translate(10, 10)- 拉伸
cell.resize(120, 120)- 旋转
cell.rotate(45)- 改变z-index
cell.toFront()
cell.toBack()- 组合图形
cell.embed(cell1) //当移动cell时，cell1也会跟着移动
cell.unembed(cell1) // 取消跟着移动- 复制图形
cell.clone()- 删除图形
cell.remove()- 改变画布背景
paper.drawBackground({
color: color
});- 改变画布大小
paper.setDimensions(width, height);5. JointJS示例：
转载自：用JointJS做一个简单的功能控制图 | 思诚之道
做一个简单的自动化功能控制图：
5.1 首先要引入相应的js和css文件，还有一些依赖
<!DOCTYPE html>
<html>
<head>
<meta name="viewport" content="width=device-width, initial-scale=1">
<title>FBD Diagram</title>
<meta name="description" content="功能控制图设计器" />
<meta charset="UTF-8">
<link rel="stylesheet" type="text/css" href="css/joint.min.css" />
<script src="js/jquery.js"></script>
<script src="js/lodash.js"></script>
<script src="js/backbone.js"></script>
<script src="js/joint.js"></script>
<script src="js/main.js"></script>
</head>
<body>
将元素从左边拖入画布，双击删除
<div id="myholder"></div>
<button id="saveButton">保存</button>
<button id="loadButton">加载</button> 图模型保存为JSon格式:
<textarea id="mySavedModel" style="width:100%;height:300px">
</textarea>
</body>
</html>
5.2 定义画板和画布
var graph = new joint.dia.Graph; // 创建画板，所有图上的元素都在画板里
var paper = new joint.dia.Paper({ // 创建画板上的画布，画布是用来渲染画板
el: $('#myholder'), // 指向HTML里ID为"myGraph"的元素
model: graph, // 指定画板
width: 600, // 画布宽600像素
height: 300, // 画布高300像素
gridSize: 5, // 画布上元素拖动时步进的为5像素，默认1
drawGrid: true, // 显示步进点，方便对齐
background: { // 画布背景色
color: 'rgba(0, 0, 0, 0.1)'
},
// 连接线风格
defaultLink: new joint.shapes.logic.Wire({
connector: { name: 'jumpover' }, // 当两根连线交叉时，其中一根跳过
}),
linkPinning: false, // 连线必须连到某个元素，即不允许连到空白处
snapLinks: {
radius: 25 // 距离元素连接点25像素时自动连接上
},
// 验证连线是否允许，
validateConnection: function(viewSource, magnetSource, viewTarget, magnetTarget, end, viewLink) {
if (end === 'target') {
// 连线目标必须时一个"in"类型连接点
if (!magnetTarget || !magnetTarget.getAttribute('port-group') || magnetTarget.getAttribute('port-group').indexOf('in') < 0) {
return false;
}
// 检查连接点是否已经有连线接入，不允许多重接入
var portUsed = this.model.getLinks().some(function(link) {
return (link.id !== viewLink.model.id &&
link.get('target').id === viewTarget.model.id &&
link.get('target').port === magnetTarget.getAttribute('port'));
});
return !portUsed;
} else { // end === 'source'
// 连线起始点必须时一个"out"类型连接点
return magnetSource && magnetSource.getAttribute('port-group') && magnetSource.getAttribute('port-group').indexOf('out') >= 0;
}
},
}); 上面的属性有些多，但大部分都好理解，主要是验证函数validateConnection()，其返回true或false，用来决定连线是否被允许。传入的参数viewSource和viewTarget分别是画线过程中鼠标按钮释放时，当前连线头和尾的元素；而参数magnetSource和magnetTarget分别是当前连线头和尾的”连接点”（port）。”连接点”的概念下面会讲到。

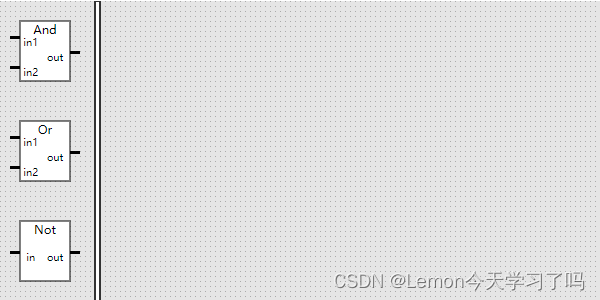

5.3 定义基本图例元素
这里，我们创建了与、或、非，三个基本元素，因为是图例元素，所以不允许连入连出。我们使用标准库提供的”joint.shapes.devs.Model”元素，因为它很方便设置”连接点”（port）。
// 创建基础元件模板
var gateTemplate = new joint.shapes.devs.Model({
position: { // 默认位置
x: 0,
y: 0
},
size: { // 默认大小
width: 50,
height: 60
},
// "连接点"（port）的风格
portMarkup: '<rect class="joint-port-body" width="10" height="3" style="fill:black" />',
// "连接点"（port）标签文字的显示风格
portLabelMarkup: '<text class="port-label joint-port-label" font-size="10" y="0" fill="#000" /> ',
ports: { // 定义连接点
groups: {
'in': { // "入"连接点的属性和风格
attrs: {
'.port-body': { // 这是JointJS类库预定义的连接点属性类
magnet: 'passive', // 该连接点只入不出
},
'.joint-port-body': { // 这是JointJS类库预定义的连接点风格类
x:-10 // "入"连接点左移10个像素，这样可以显示在元素外部
}
},
label: {
position: {
args: {x:18}, // 标签右移，这样可以显示在元素内部
},
},
},
'out': {
label: { // "出"连接点的属性和风格
position: {
args: {x:-23}, // 标签左移，这样可以显示在元素内部
},
},
}
}
},
attrs: {
'.label': {
'type': 'primary', // 自定义一个图例属性，后面事件操作时判断用
fontSize: 12, // 标签字体
'ref-x': .5, // 标签相对于元素的水平位置
'ref-y': .05 // 标签相对于元素的垂直位置
},
}
});
// 生成"与"元素，两个"入"连接点，一个"出"连接点，显示"And"字样标签
function genAndPr() {
return gateTemplate.clone().set('inPorts', ['IN1', 'IN2']).set('outPorts', ['OUT']).attr('.label/text', 'And');
}
// 生成"或"元素，两个"入"连接点，一个"出"连接点，显示"Or"字样标签
function genOrPr() {
return gateTemplate.clone().set('inPorts', ['IN1', 'IN2']).set('outPorts', ['OUT']).attr('.label/text', 'Or');
}
// 生成"非"元素，一个"入"连接点，一个"出"连接点，显示"Not"字样标签
function genNotPr() {
return gateTemplate.clone().set('inPorts', ['IN ']).set('outPorts', ['OUT']).attr('.label/text', 'Not');;
}
// 图例加入到画板左侧
graph.addCell(genAndPr().translate(20, 20));
graph.addCell(genOrPr().translate(20, 120));
graph.addCell(genNotPr().translate(20, 220));
// 添加一个分割栏将图例和绘图区域分开
var separator = new joint.shapes.standard.Polyline();
separator.resize(5, 400);
separator.position(95, 0);
separator.addTo(graph); 上面关键的概念就是”连接点”（port），JointJS库中joint.shapes.devs.Model元素默认支持”入”（in）和”出”（out）两种连接点，分别显示在元素图形的左边和右边，多个连接点会自动排列。通过前一段代码中paper的linkPinning属性设置，可以要求”连线”只允许接在”连接点”上。上面我们定义了”连接点”风格为一个长10px宽3px的水平线。上例中，因为我重写了”连接点”的标记portMarkup，去掉了允许连线的属性，所以这些连接点目前都无法被连线。
5.4 定义绘图元素
function genAnd() {
return genAndPr().set('portMarkup', '<rect class="port-body joint-port-body" width="10" height="2" style="fill:black" />').attr('.label/type', 'instance');
}
function genOr() {
return genOrPr().set('portMarkup', '<rect class="port-body joint-port-body" width="10" height="2" style="fill:black" />').attr('.label/type', 'instance');
}
function genNot() {
return genNotPr().set('portMarkup', '<rect class="port-body joint-port-body" width="10" height="2" style="fill:black" />').attr('.label/type', 'instance');
} 将图例元素中的portMarkup改了，其实就是增加了css类port-body，这是JointJS库中预定义的。该类中设置了”元素”的magnet属性，设为true时可入可出；passive时只入不出；false时不能连线。这样，我们的绘图元素就可以接上连线了。另外，这里将自定义属性.label/type改为instance主要是后面的事件判断用。
5.5 定义鼠标事件，来支持将图例元素拖入绘图区域
paper.on({ // JointJS事件都定义在画布上
// 当鼠标左键按下时
'element:pointerdown': function(elementView, evt) {
// 当图例元素被拖走时，在原来的位置创建一个新的图例元素
if (elementView.model.attr('.label/type') == 'primary') {
var type = elementView.model.attr('.label/text');
if (type == 'And') {
graph.addCell(genAndPr().translate(20, 20));
} else if (type == 'Or') {
graph.addCell(genOrPr().translate(20, 120));
} else if (type == 'Not') {
graph.addCell(genNotPr().translate(20, 220));
}
// 被拖动的元素挪到图层的最上层，这样可以遮盖现有元素
elementView.model.toFront();
} else if (elementView.model.attr('.label/type') == 'instance') {
// 对于绘图元素，记住其被拖动时的起始点，当拖动位置超出绘图区域时，可以回到原点
evt.data = elementView.model.position();
}
},
// 当鼠标左键抬起时
'element:pointerup': function(elementView, evt, x, y) {
if (elementView.model.attr('.label/type') == 'primary') {
// 对于图例元素，当其被拖入绘图区域时，则在该位置创建一个新的绘图元素，并删除被拖动的图例元素
if (elementView.model.position().x > 105) {
var type = elementView.model.attr('.label/text');
if (type == 'And') {
graph.addCell(genAnd().translate(elementView.model.position().x, elementView.model.position().y));
} else if (type == 'Or') {
graph.addCell(genOr().translate(elementView.model.position().x, elementView.model.position().y));
} else if (type == 'Not') {
graph.addCell(genNot().translate(elementView.model.position().x, elementView.model.position().y));
}
}
// 删除当前被拖动的元素
graph.removeCells(elementView.model);
} else {
// 对于绘图元素，当其被拖出绘图区域时，则将其移回原点
if (elementView.model.position().x < 110) {
elementView.model.position(evt.data.x, evt.data.y);
}
}
},
// 当鼠标左键双击时
'element:pointerdblclick': function(elementView, evt) {
// 双击绘图元素则删除该元素，相应的连线也会被自动删除
if (elementView.model.attr('.label/type') == 'instance') {
elementView.model.remove();
}
},
})
JointJS的事件都定义在画布paper上，可以参考这里的说明事件的种类很多，可以在”元素”、”连线”或”空白处”上监听，可以是各种鼠标事件，这里不赘述了。大部分事件都接受4个参数：
- “cellView”（或叫”elementView”） – 事件监听的主体，可以通过elementView.model来获得元素对象，并对其做各种设置
- “evt” – 保存信息用于在事件间传数据
- “x”和”y” – 记录事件发生时鼠标的位置
上例中的事件函数，定义了将图例元素拖入绘图区域，并创建一个新的绘图元素的过程。
保存上面的代码并在浏览器里打开，大家应该可以看到如下内容。
JointJS源码托管在Github中。更详细的开发API文档可以在官方API文档中找到。 本文中的示例代码，可以在这里下载
449
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
