proteus 555定时器占空比可调的多谐振荡电路

最新推荐文章于 2023-02-01 10:45:56 发布
最新推荐文章于 2023-02-01 10:45:56 发布
阅读量5.5k 收藏 35
点赞数 4
分类专栏： 常用安装包、资源分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_48013634/article/details/123644700
版权

proteus

话不多说，上图，这个是多少赫兹的看了下面计算过程自己算一下吧。

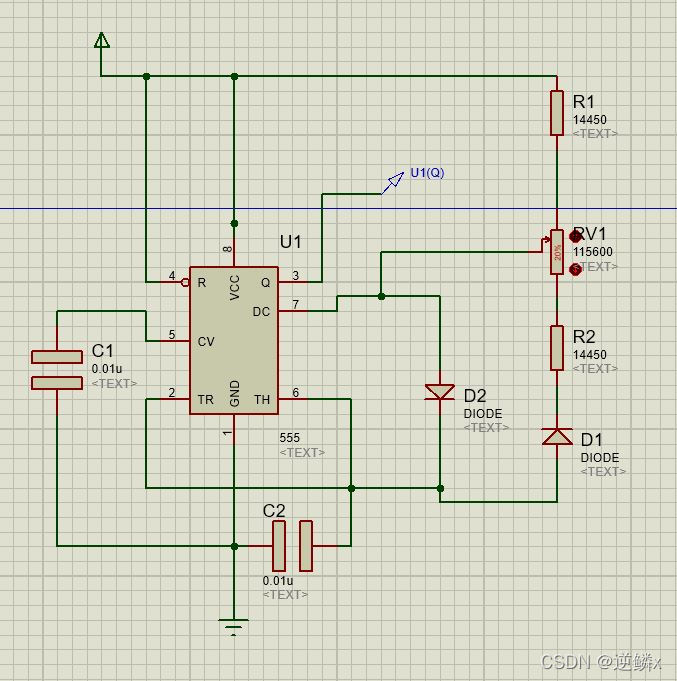

在这里插入图片描述

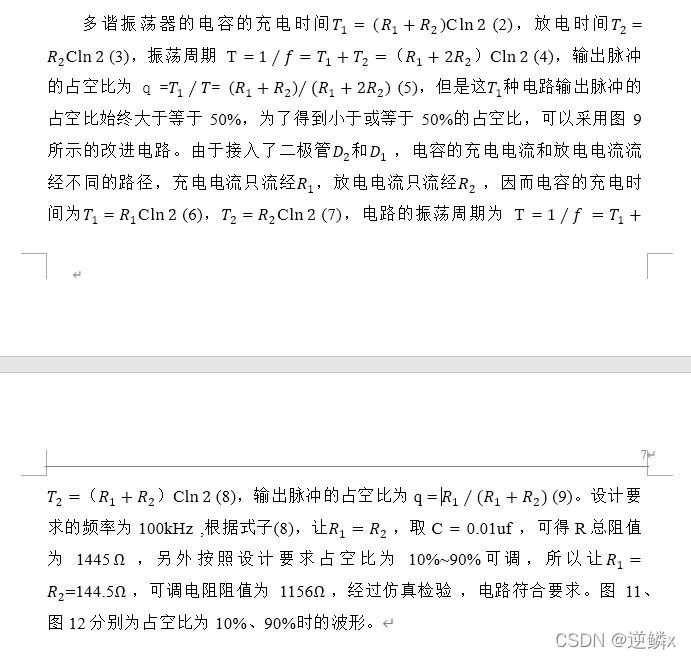

计算过程如下，是从我以前作业上截图截的，
在这里插入图片描述

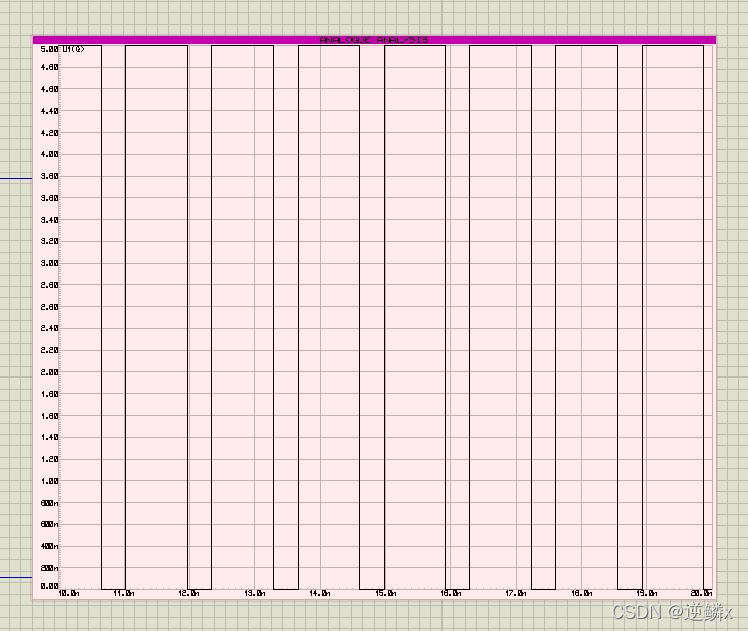

占空比可调：
在这里插入图片描述

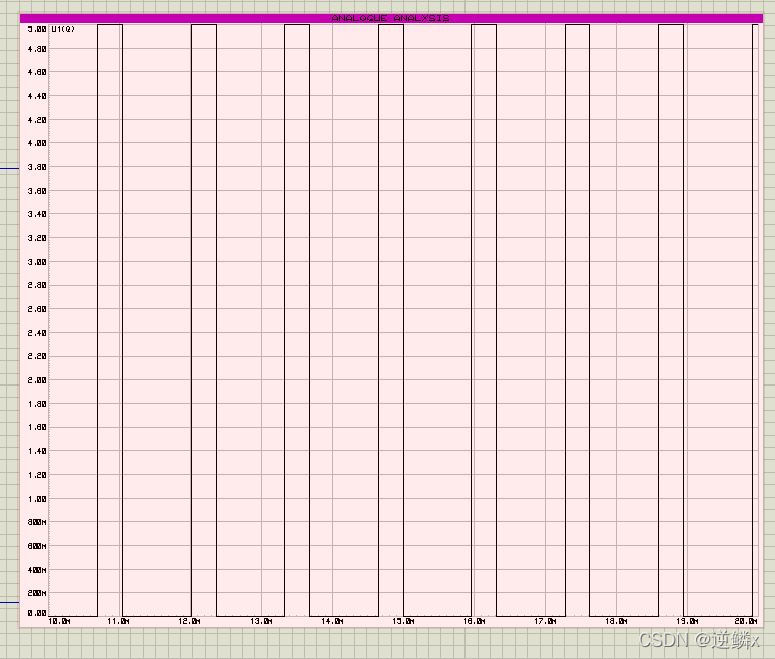

在这里插入图片描述
误差肯定会有，微调一下电阻值就行，，，
