多普勒超声波流量计工作原理及优缺点

本文详细解析了多普勒超声波流量计的工作原理,强调其利用多普勒效应测量流速,结合压力计测流量。介绍了其接触式测量、广泛应用场景和优点,如高精度和低功耗,但也提到了限制条件如不适用于高压管道和高温环境。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

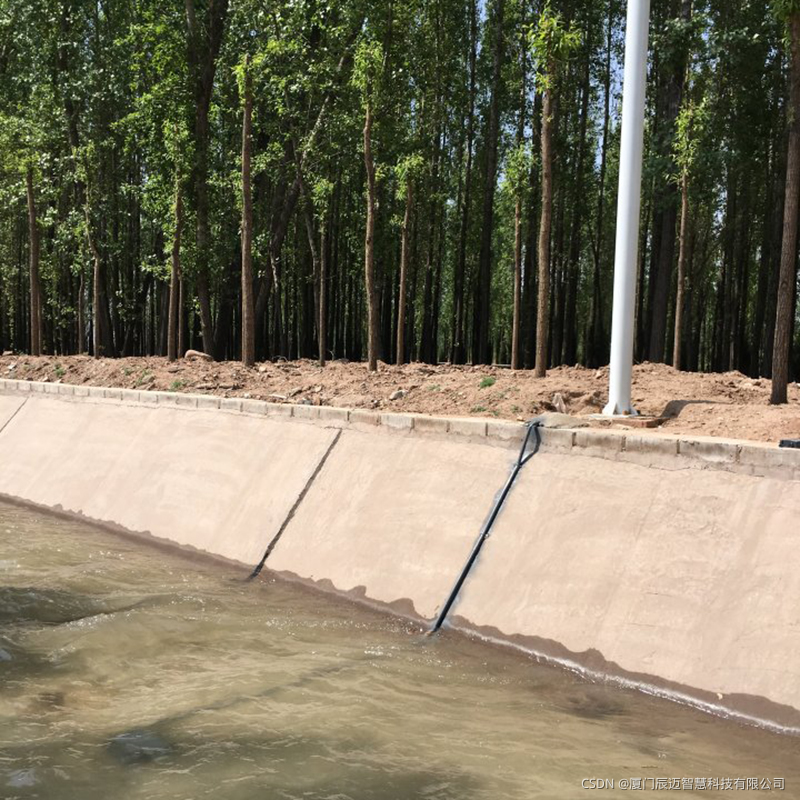

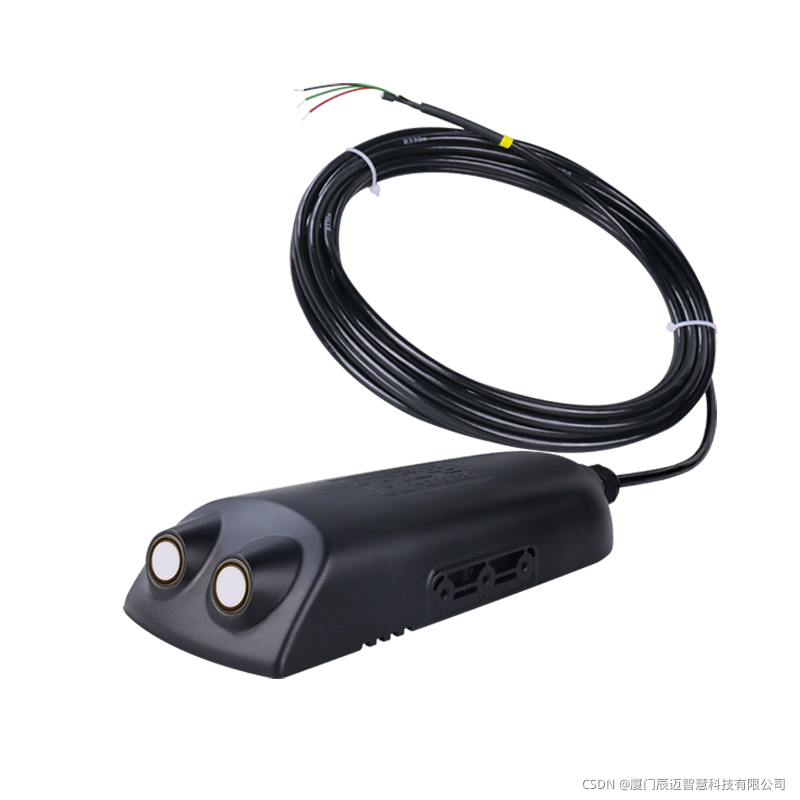

多普勒超声波流量计是是利用声波在流体中传播的多普勒效应,通过测定流体中运动粒子散射声波的多普勒频移,即可得到流体的速度,结合内置压力式水位计,利用速度面积法,即可测量液体的流量。适合于明渠、河道及难以建造标准断面的流速流量测量以及于各种满管和非满管明渠流速流量测量。
在这里插入图片描述

工作原理:

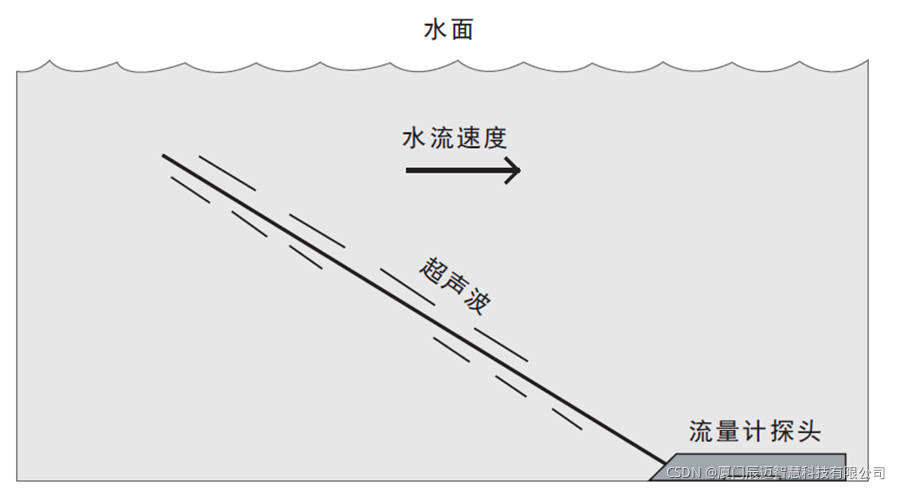

多普勒超声波流量计流速测量基于多普勒效应,探头斜向上发出一束超声波,超声波在流体中传播,流体中会含有气泡或者颗粒等杂质(可以认为流体中的杂质和水流的速度一致),当超声波接触到流体中的杂质时会使反射的超声波产生多普勒频移Δf, 多普勒频移Δf正比于流速。通过测量多普勒频移Δf即可测量出流体的流速。
在这里插入图片描述

优点:
1、接触式测量,可以准确的测量出流体的流速
2、使用范围广,可以测量河道、渠道、不满管道、城市地下管网
3、安装简单,无需挡板、堰槽
4、低功耗
5、传感器精度高
6、可以测量低流速(4cm/s),可以用来无波澜水面
在这里插入图片描述

缺点:
1、不能测量带压力的管道,密闭管道以及高温环境
2、水深低于10cm一下不能测量
3、需要在水流平稳的地方测量出稳定的数据,对安装位置有一定的要求
4、安装环境有要求:含有一定微小杂质或气泡的水体
