高速公路边坡监测预警系统解决方案

一、概述

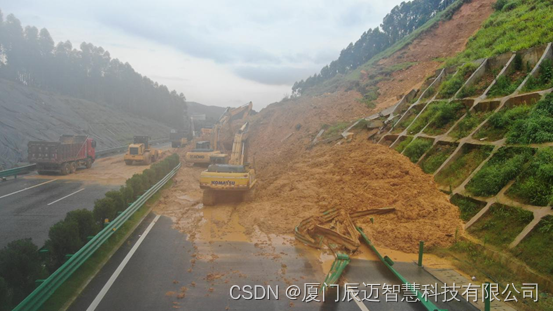

高速公路是国家交通大动脉，高速公路的安全、稳定是人民生命安全的保障。高速公路地基和边坡在线监测系统是交接高速公路运行状态的耳目，是保证高速公路稳定、安全保障人民生命财产安全、充分发挥高速公路国家交通大动脉的重要手段。高速边坡在线监测系统的使用，能有效解决人工检测中路程远、夜间检测不便等问题，通过自动化在线监测系统能实时全天候的监测，了解测区高速公路的安全和稳定，为保障人民生活出行、人民财产安全提供了强有力的保障。且我国的山地、丘陵、高原占国土面积的69%，地势高差大，地质条件复杂。当峭的山路在大雨的冲刷下，岩土体便会松软破碎，一旦顺坡方向岩层裂缝较多时，各铁路、公路等沿线的边坡容易发生山体滑坡或山体崩塌等，导致不同程度的人员伤亡、财产损失以及交通路段的堵塞。

二、系统组成

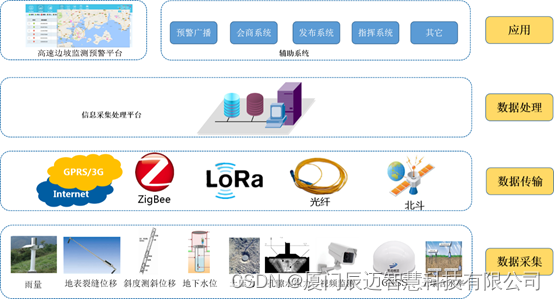

高速公路边坡监测预警系统由数据采集子系统、数据传输子系统、数据处理子系统、高边坡监测预警平台、辅助子系统等系统组成。

数据采集系统

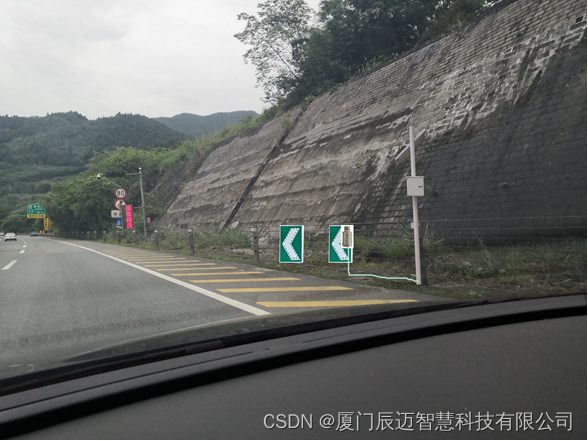

高速公路边坡一体化智能监测站由机箱、遥测终端机RTU、太阳能板、蓄电池、各类传感器、摄像机、防雷器等组成，采用太阳能供电，根据不同应用场合选择相应的传感器，实时采集降雨量、表面位移、泥水（位）、视频、地下水位、土壤含水率、深部位移、土压力、地声、次声、视频等要素，并按规定格式上传。

数据传输系统
数据传输系统可采用光纤、2G/3G/4G/5G、无线电台、无线网桥、北斗卫星、ZIGBEE/LORA等方式，具体根据当地网络情况及应用选择。

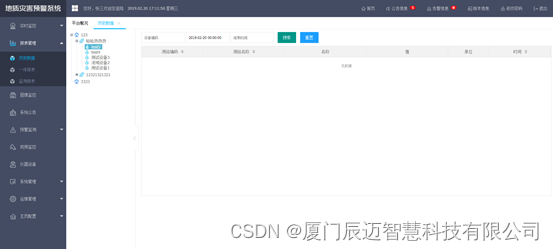

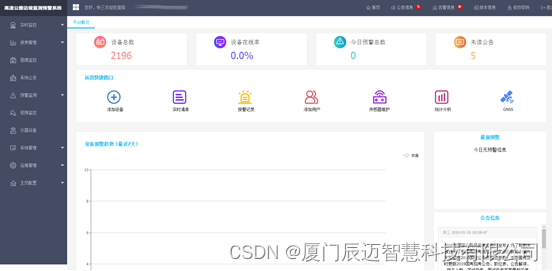

数据处理系统
数据处理系统可连续实时接收监测站上传的数据，设备远程管理、数据召测等功能，可与第三方SQL SERVER、ORACLE数据库进行对接，提供各种应用数据支持。

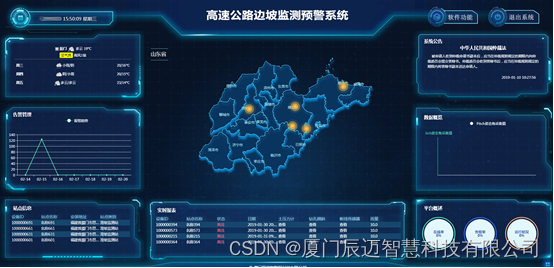

监测预警系统

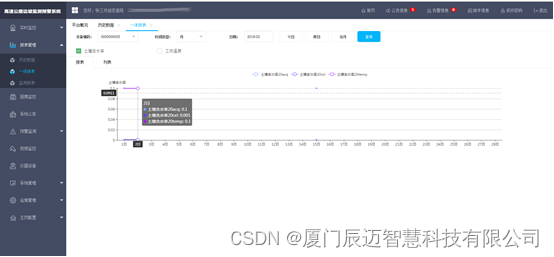

分析预警系统应足够的数据分析处理能力，分析要多角度、手段丰富，能计算三维位移分量及各向变形速率，自动生成变形历时曲线、变形分布图和多因素相关图；能根据基础地理信息或实地地形数据生成三维仿真图形，并生成变形场等高图和渐变色谱图，有数据源的话应能生成变形场实体任意剖面图；能综合其他相关监测数据进行综合分析与评价；能根据预设警界值进行风险判别。

三、系统功能
※实时监测：在线监测系统可以实时监测高速公路边坡的变化情况，包括地表位移、边坡倾斜、地下水平位移、土壤含水量等。通过实时数据的采集和传输，可以及时发现边坡稳定性问题，提前采取措施避免灾害发生。

※全天候监测：高边坡在线监测系统可以全天候进行监测，不受天气和环境的影响。即使在恶劣的天气条件下，系统也能够正常运行并提供准确的监测数据。
※远程监控：通过物联网技术和远程传输系统，可以实现对山体滑坡裂缝的远程监控，减少了人工巡查的工作量和危险性。
※大数据分析：高速公路高边坡在线监测系统能够对采集到的大量数据进行分析和处理，识别边坡变化的趋势和规律，预测可能发生的灾害风险。通过数据分析，可以提供科学的决策依据，指导边坡管理和维护工作。
※预警通知：高速公路高边坡在线监测系统具有预警功能，当监测数据超出预设的安全阈值时，系统会自动发出警报并提供预警信息，通知相关人员及时采取措施，防止灾害的发生。
四、系统价值
边坡监测是地质防灾工作的重要环节，加强边坡监测对于保障人们生命财产安全具有非常重要的作用。采用各种现代技术对边坡的变形情况进行实时监测，以及在变形超出安全阈值时及时采取应对措施的过程。首先，边坡监测可以及时发现边坡的变形情况，将其及时采取应对措施，避免地质灾害发生。其次，监测数据可以为边坡设计提供参考和依据，避免在设计和施工过程中发生事故。最后，边坡监测还可以提高人们对于地质灾害的认识，切实保护人民的生命财产安全。
