COMSOL波动光学学习笔记1

一、学习参考视频链接：

COMSOL 波动光学仿真专题训练营 (1）学习保存仅供参考 侵删_哔哩哔哩_bilibili

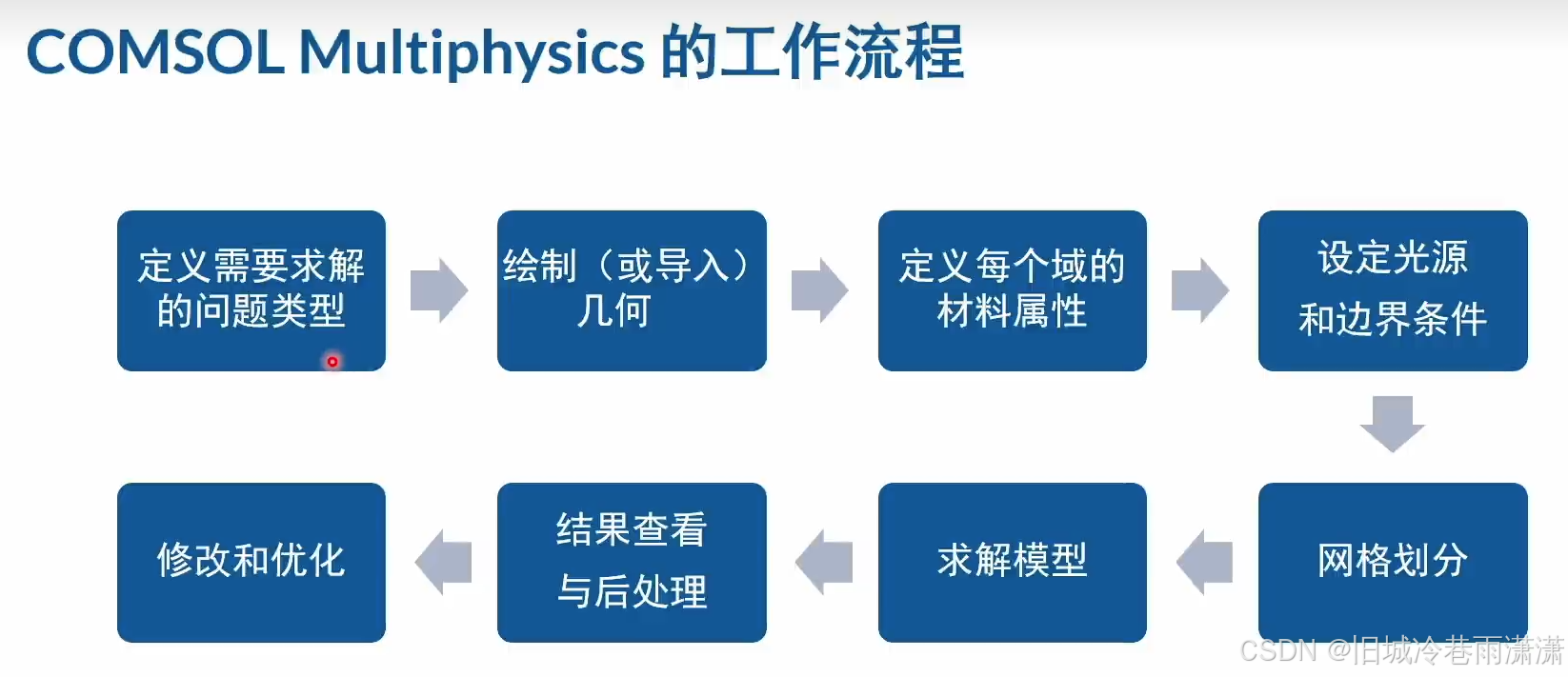

二、COMSOL的工作流程

注意事项：

定义：

1.PML边界需要域支持的内部边界。

2.PML中坐标拉伸类型中，多项式：不同模式的吸收  有理数：不同角度的吸收

几何：

1.几何里的变换阵列操作可以复制现有的形状。

2.奇异点可以用辅助几何来优化。

3.多层材料可以不用画矩形或长方体之类的，直接在多层材料里定义厚度。

材料：

1.材料里属性中打钩的才是使用到的参数，其他无关

物理场：

1.电磁波频域中求解的电场分量为面外矢量指的是TE波

网格：

1.右键网格绘制，出现红色证明网格效果不行，需要更加细化。

2.编辑物理场引导的序列，可以在折射率实部的基础上加上虚部

3.最大网格单元不超过有效波长1/5。

4.完美匹配层至少需要5层单元。

5. 网格没有变只是添加了一些积分算子和全局计算，不用重新计算，直接更新解即可。

结果：

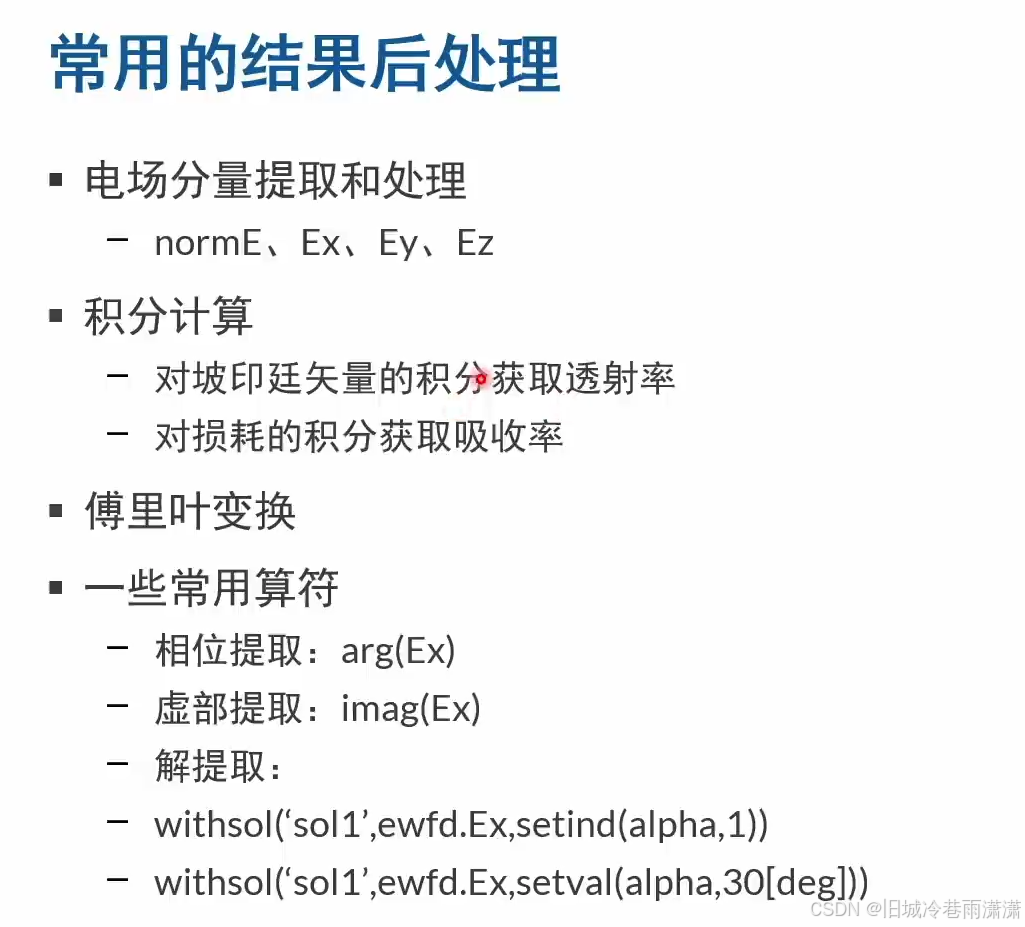

1.派生值是根据模型计算出来的东西去得到想计算的公式。

2. 表图可以直接画出表格中的数据

计算：

1.改变参数需要删除之前计算的配置与节点，重新计算。

三、PPT

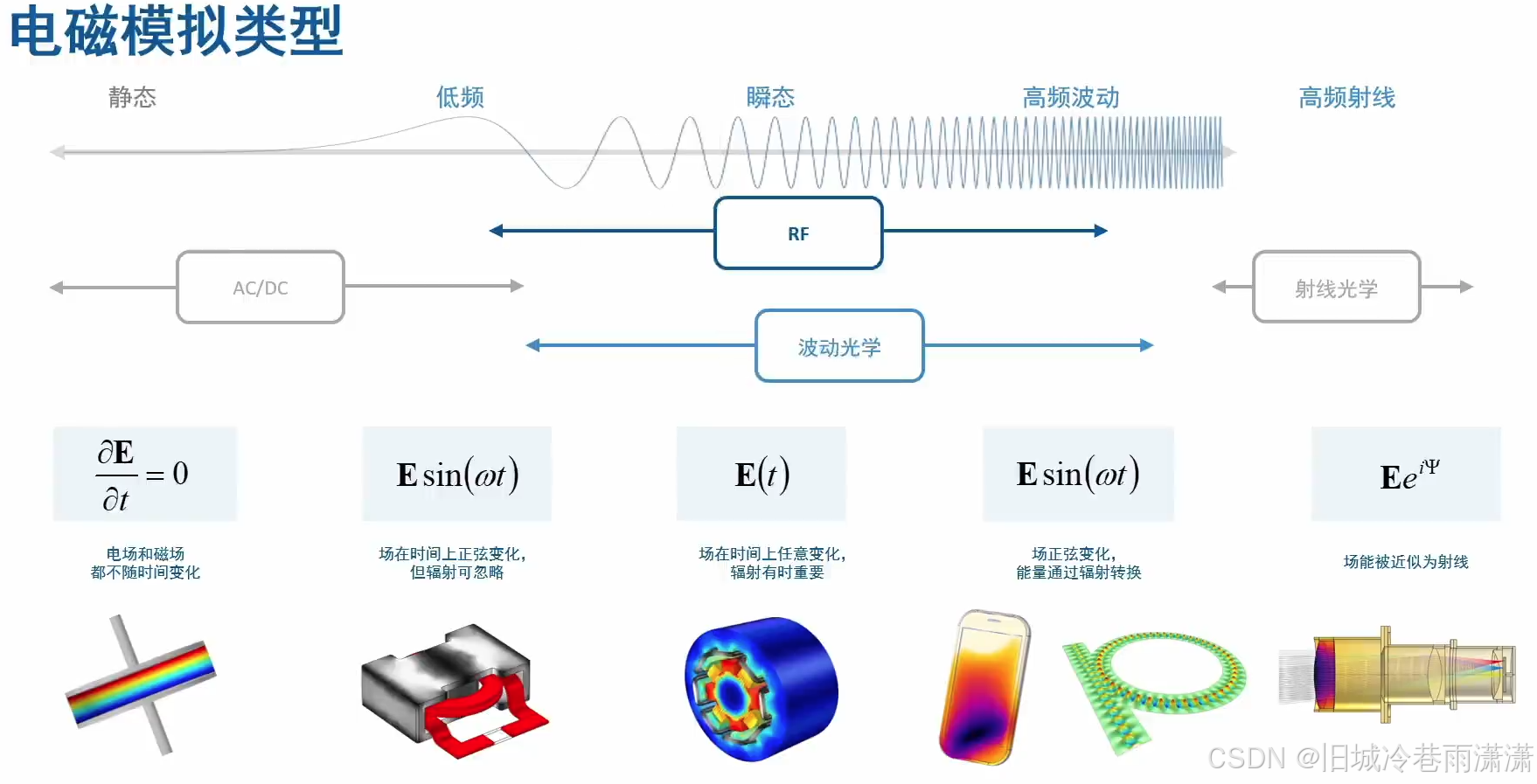

1.电磁模拟的适配物理场分类：

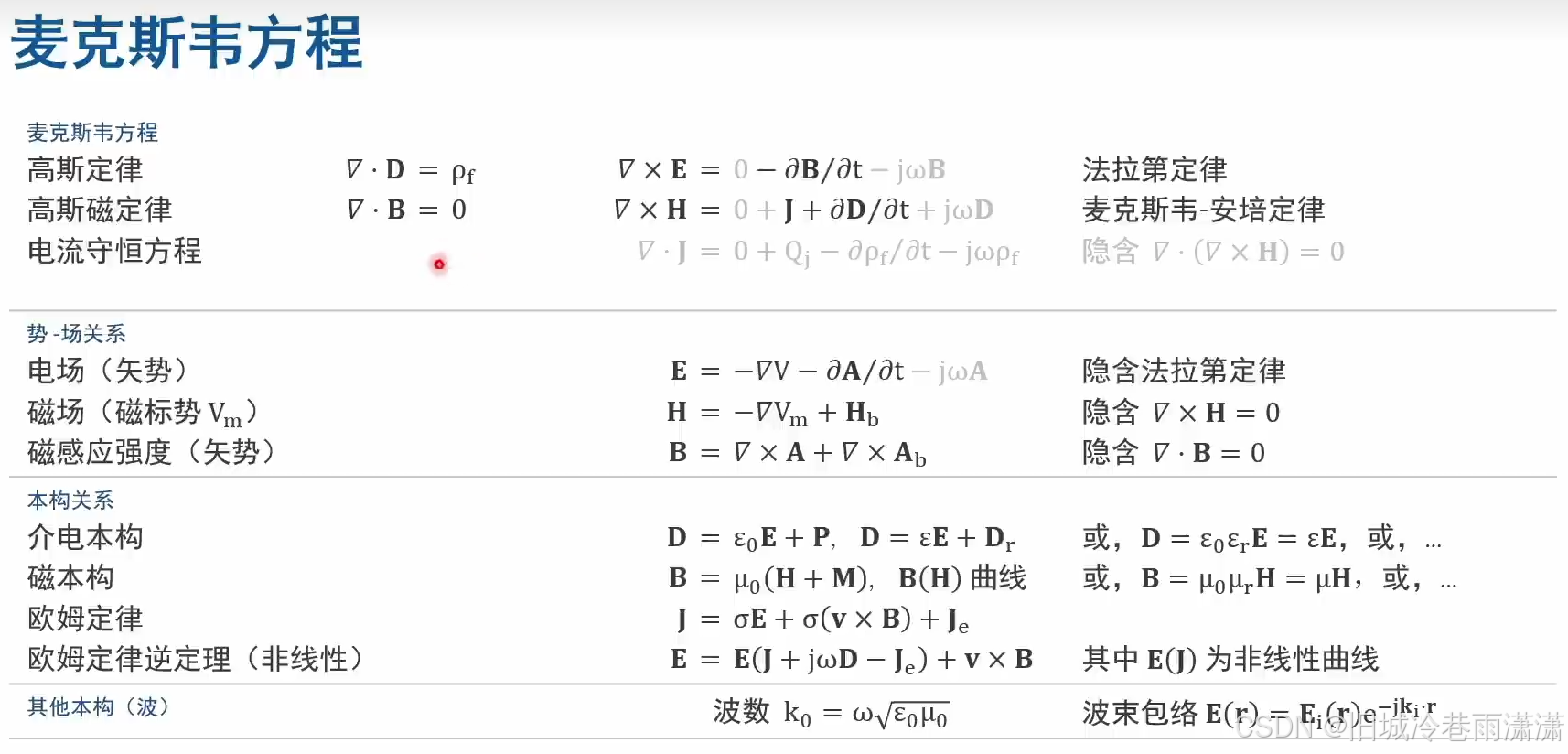

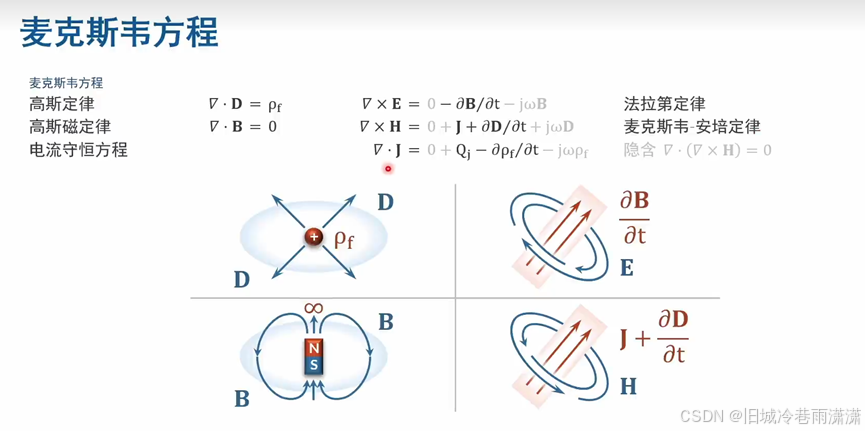

2.麦克斯韦方程组的形象图解：

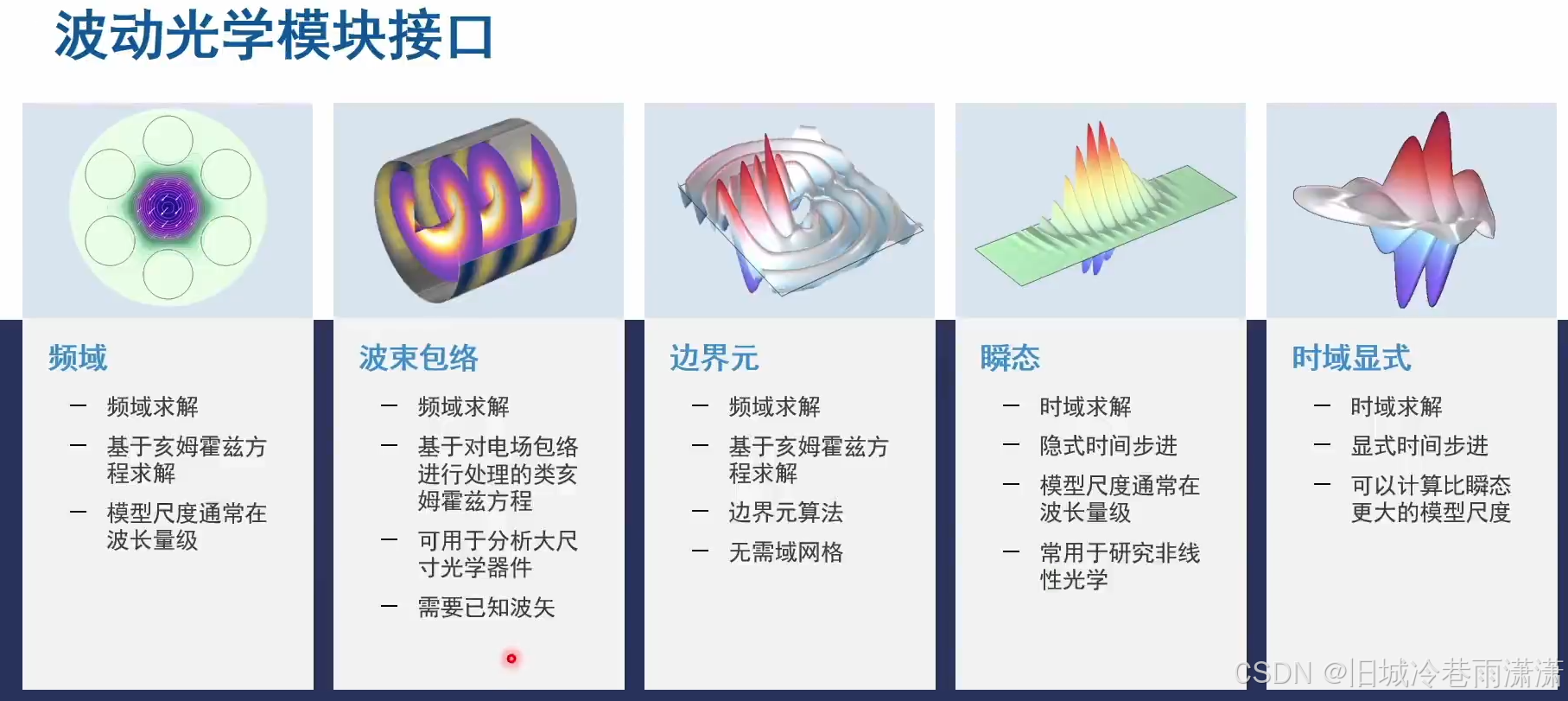

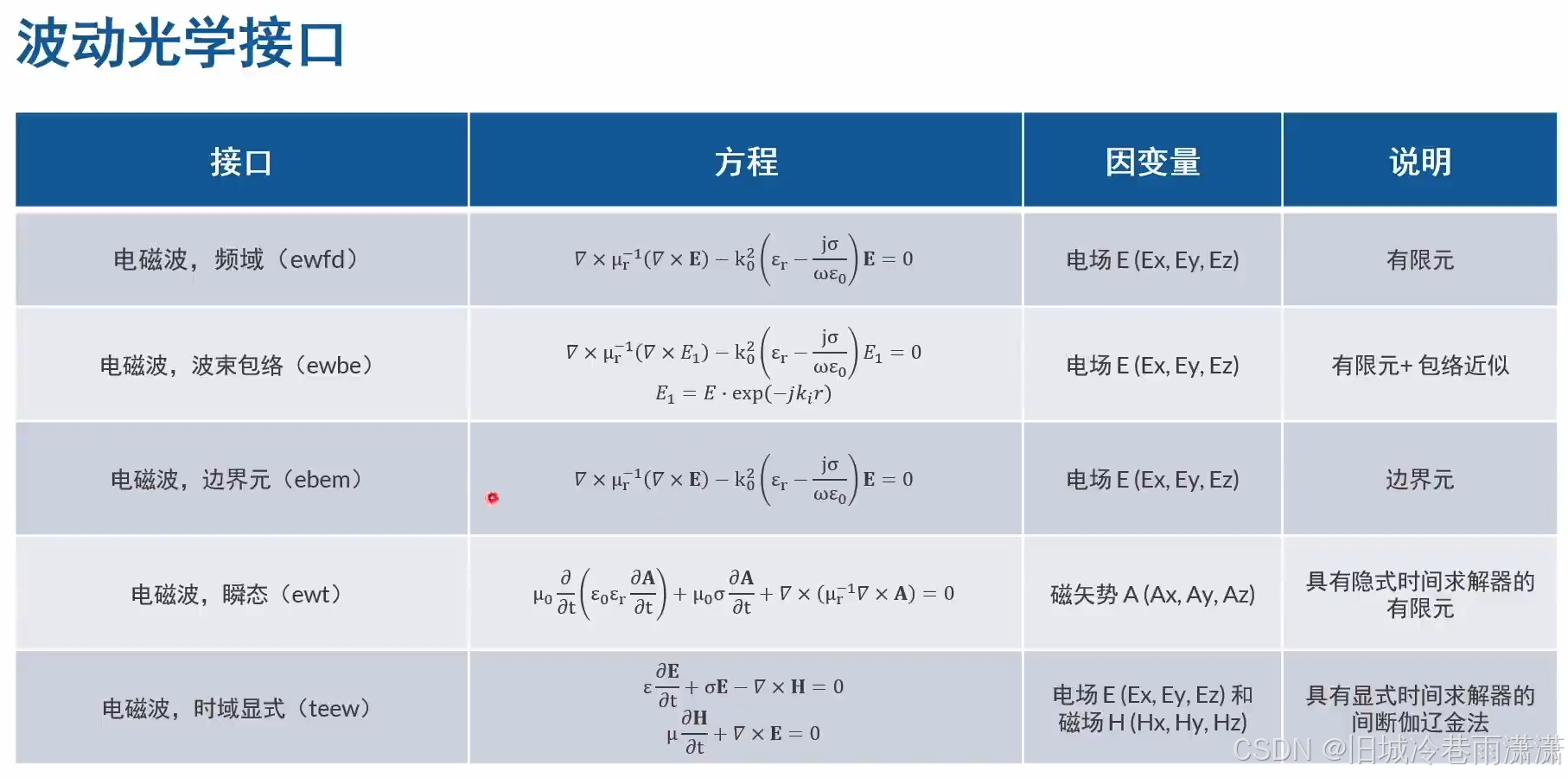

3.波动光学的接口及每个接口的适用范围：

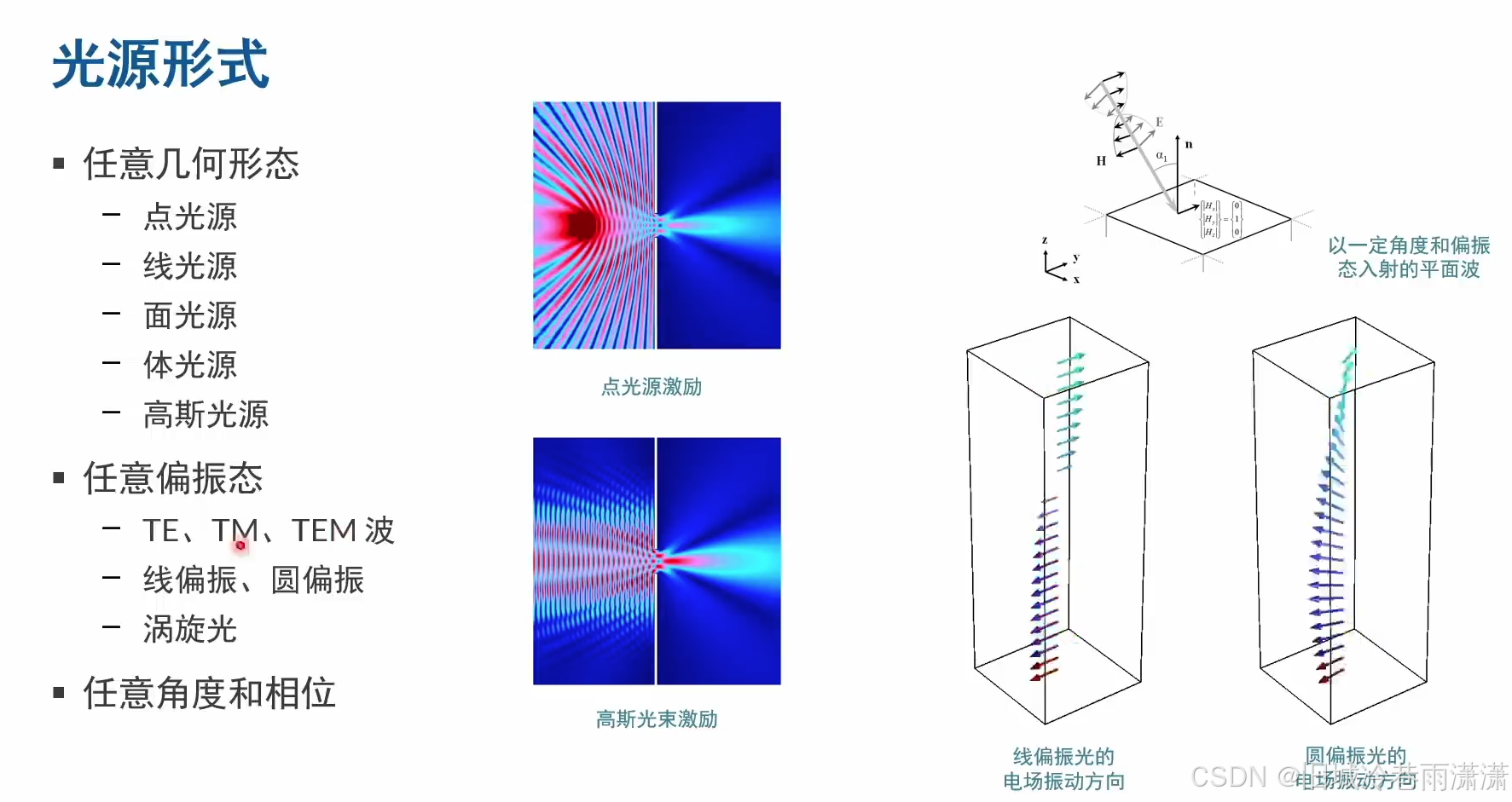

4.光源

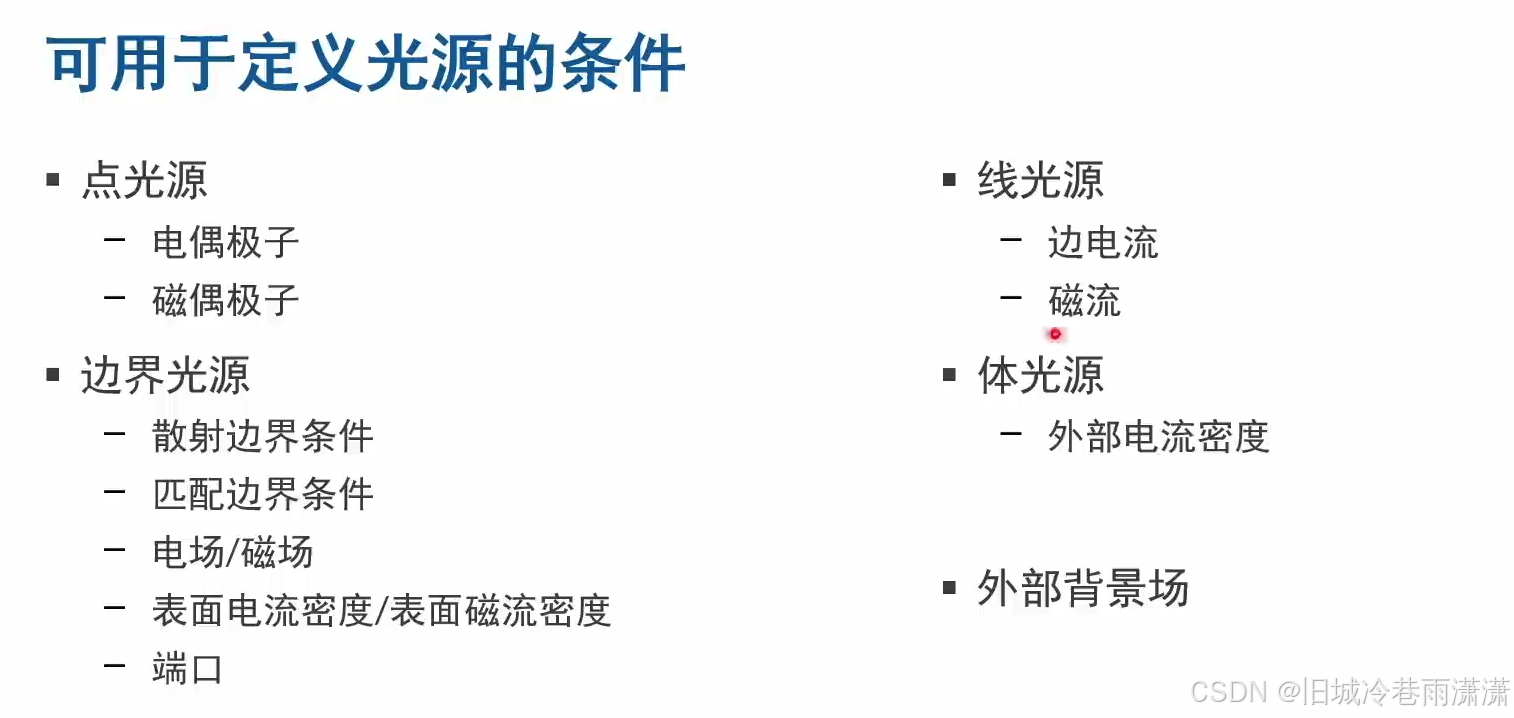

4.1定义光源的相关的条件

4.2如何定义点光源？

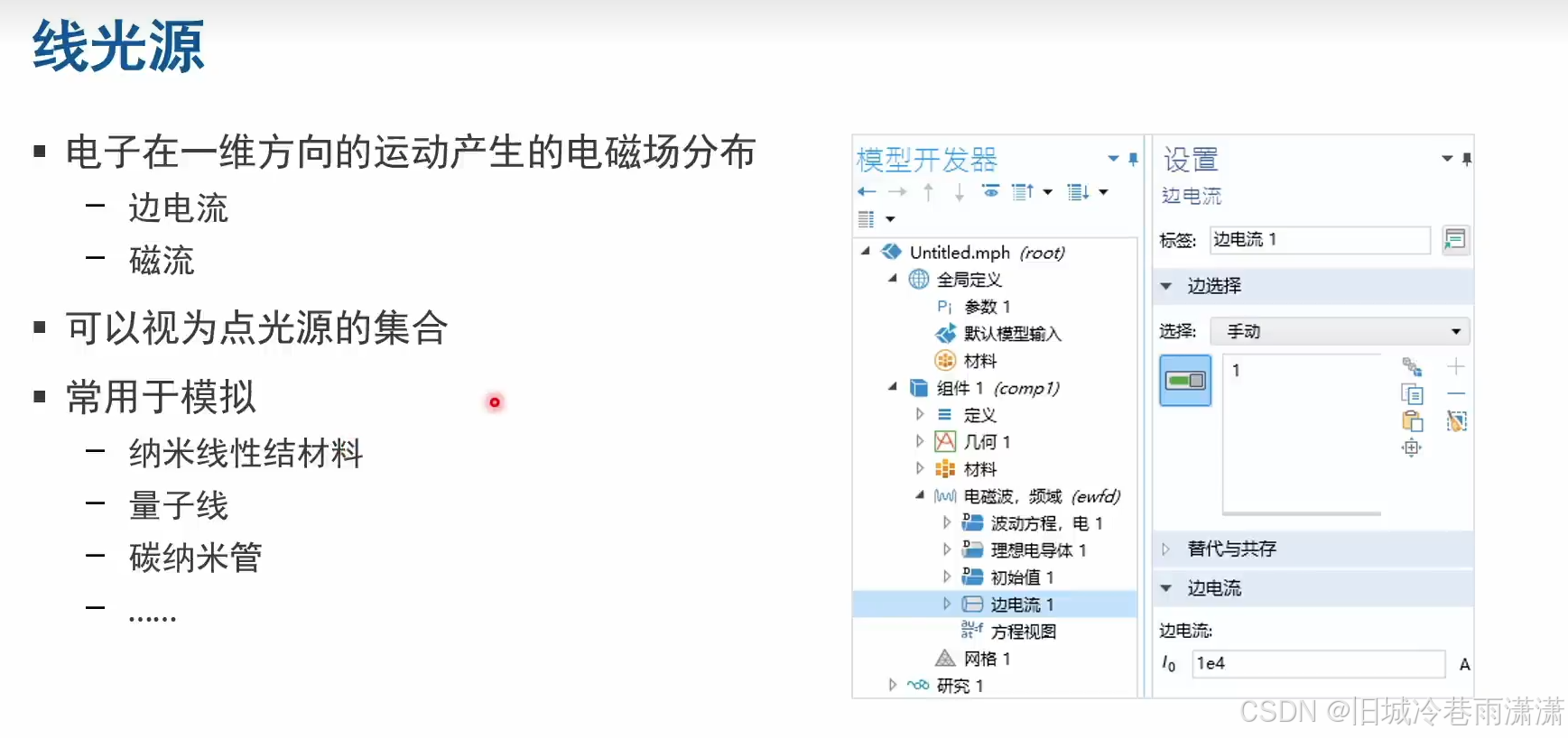

4.3如何定义线光源？

4.4如何定义极化？

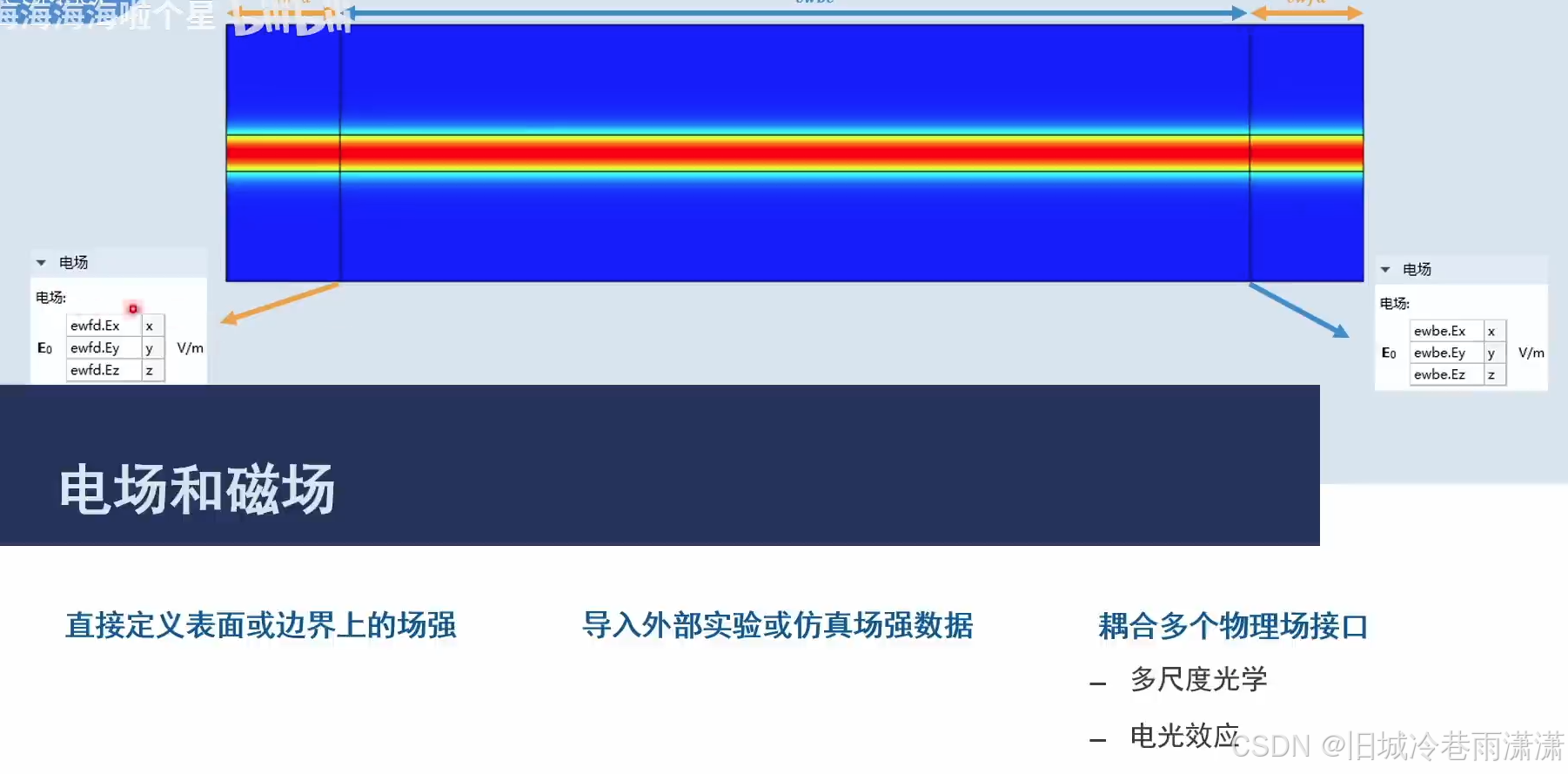

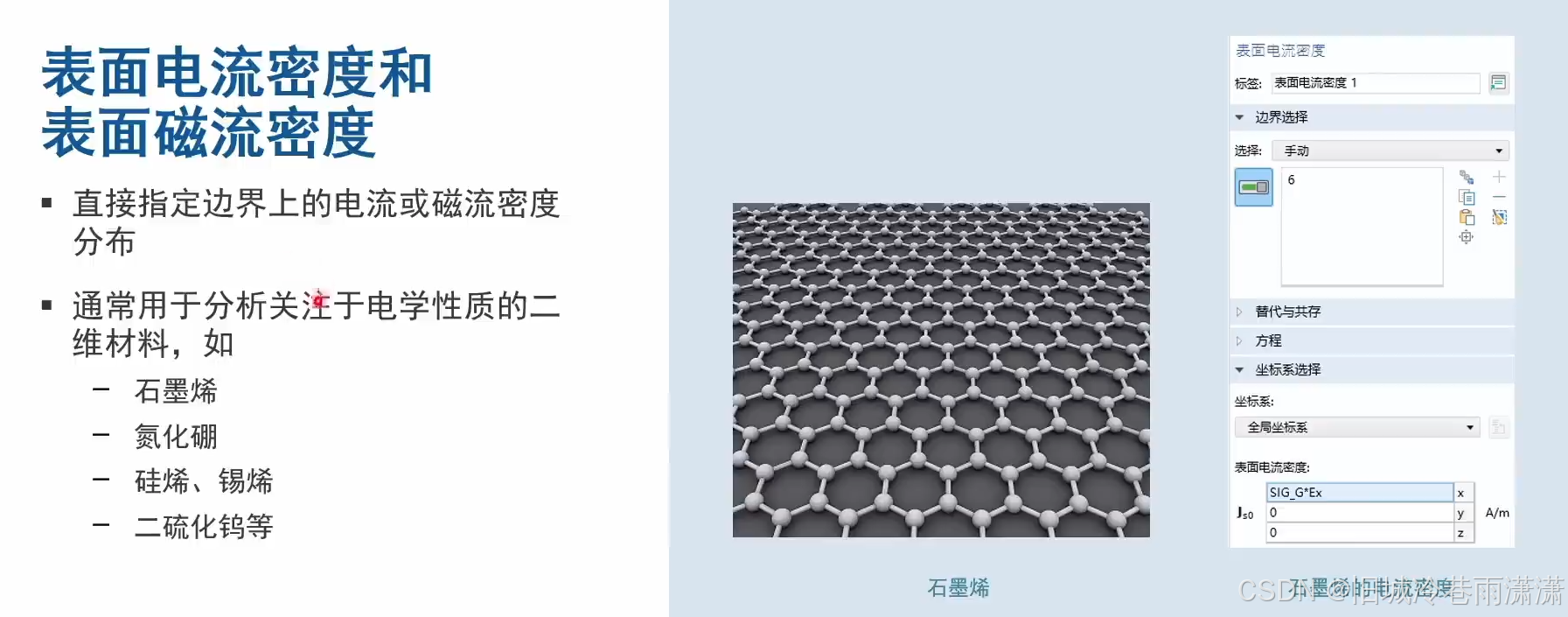

4.5如何定义边界光源？

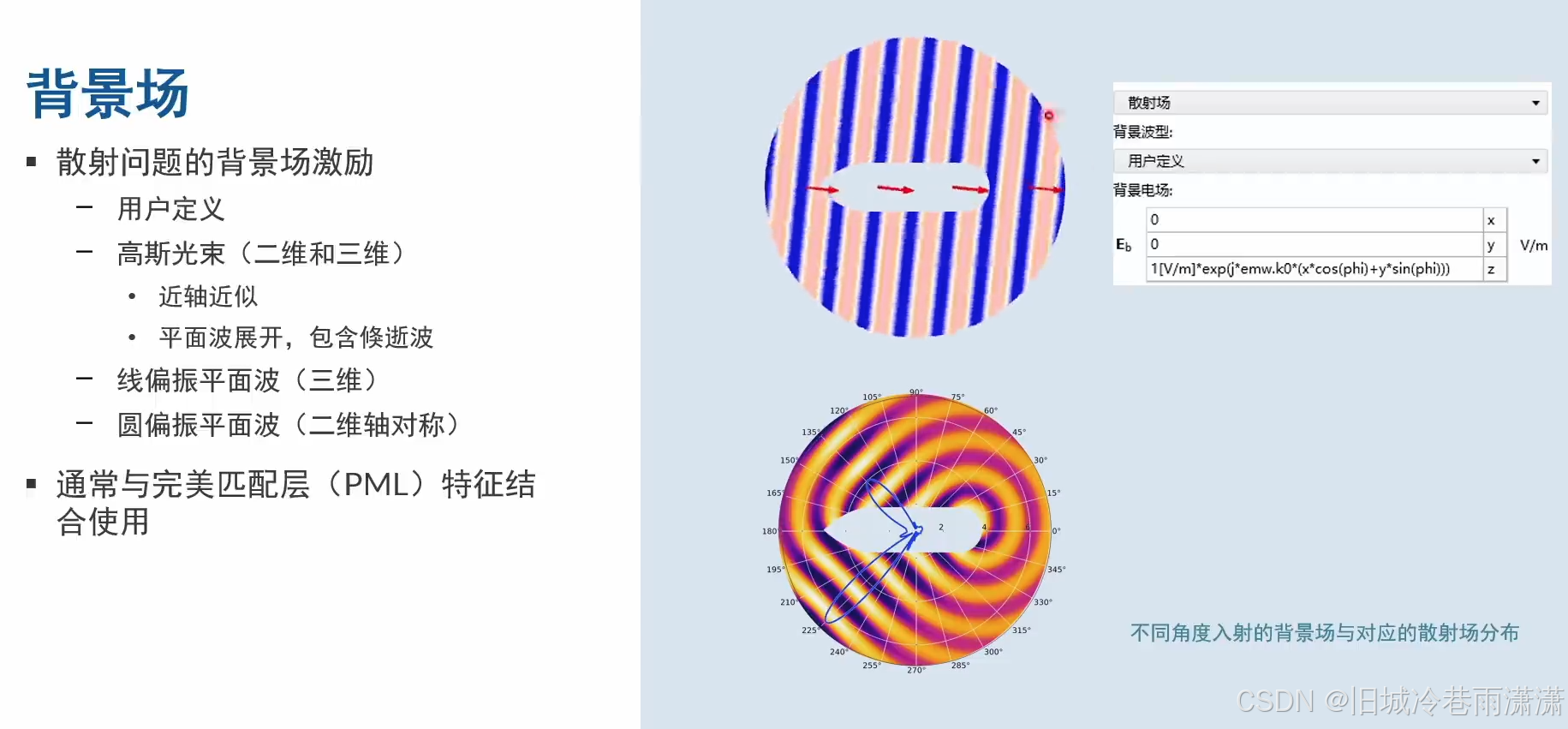

4.6如何定义背景场？

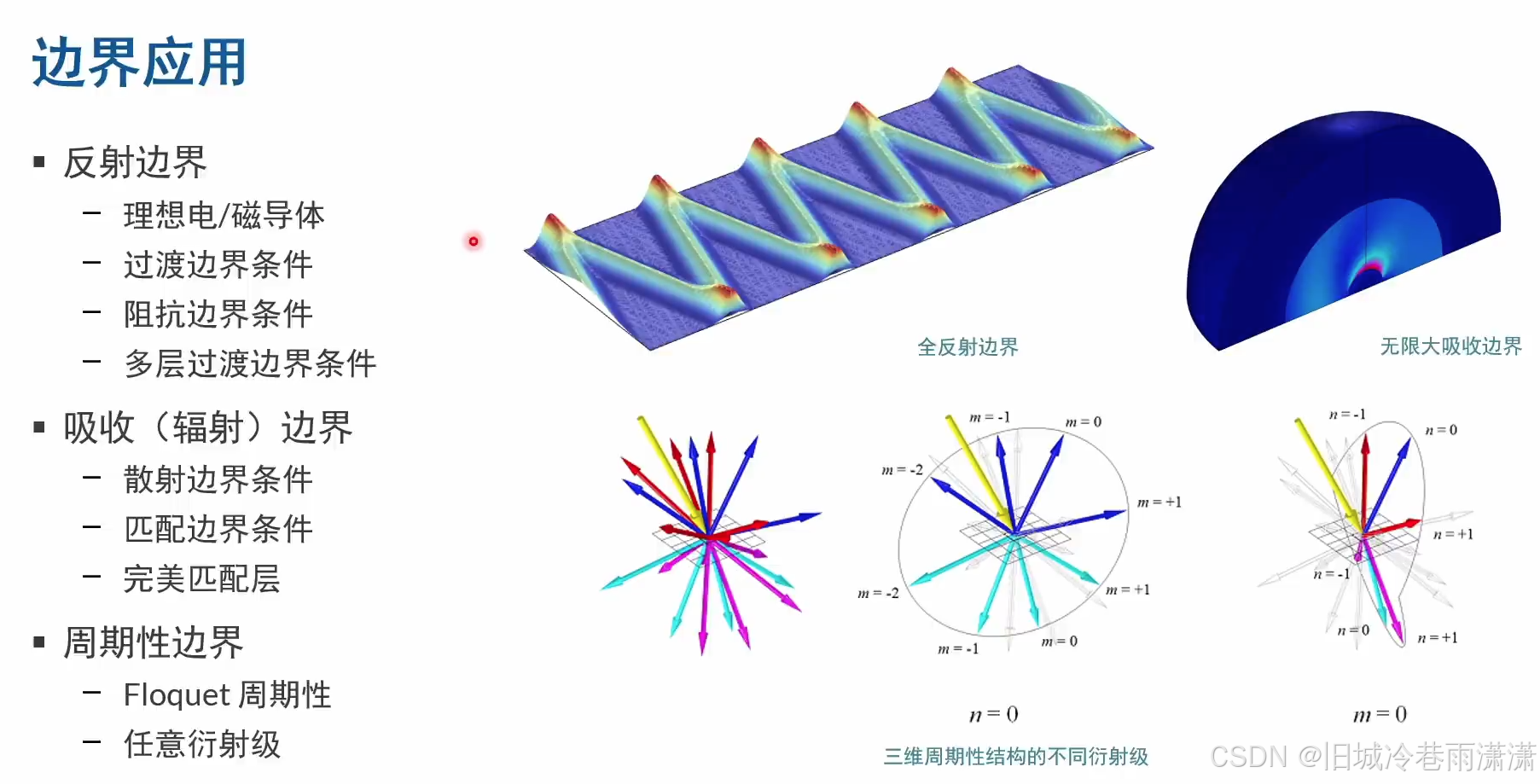

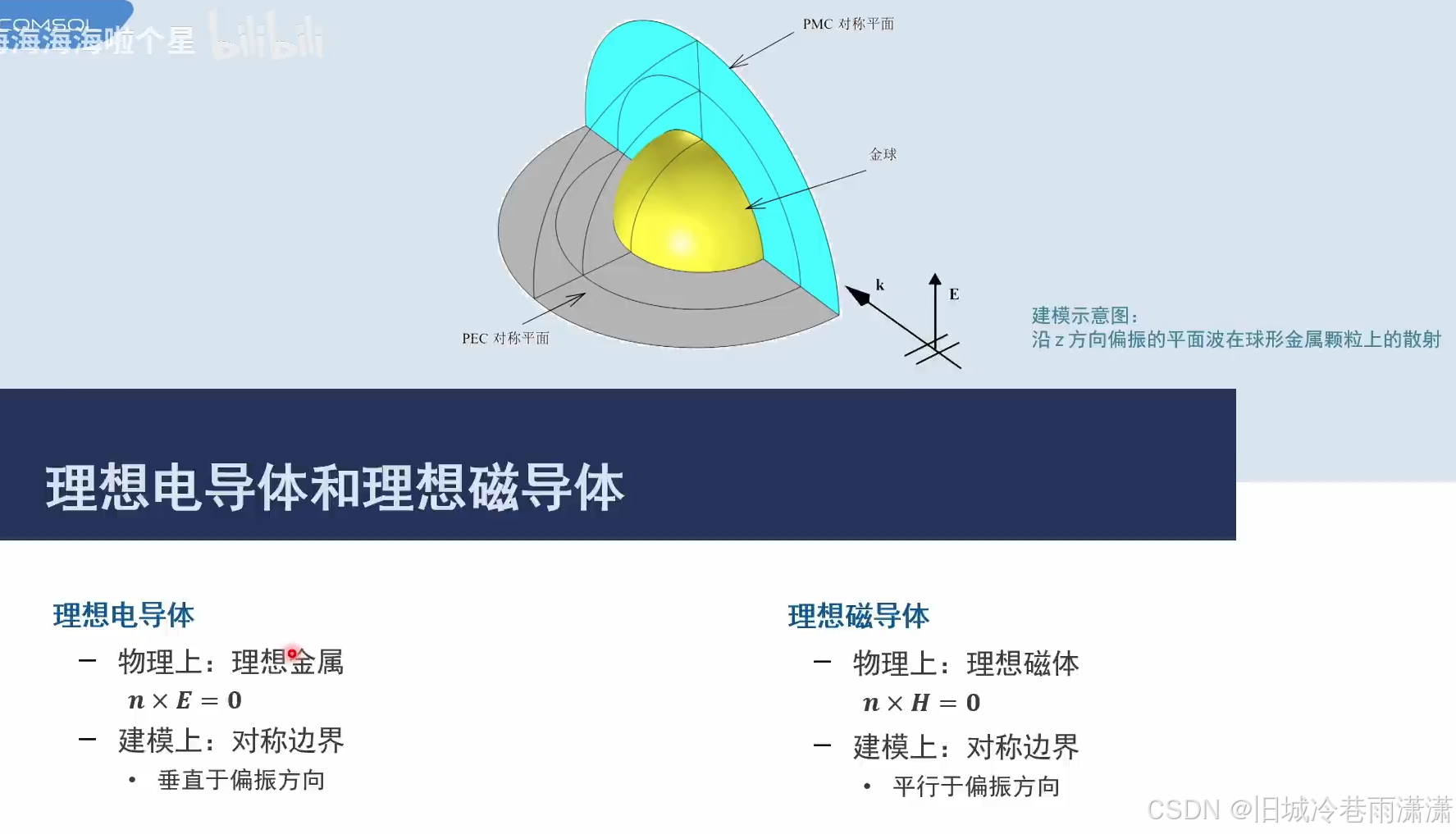

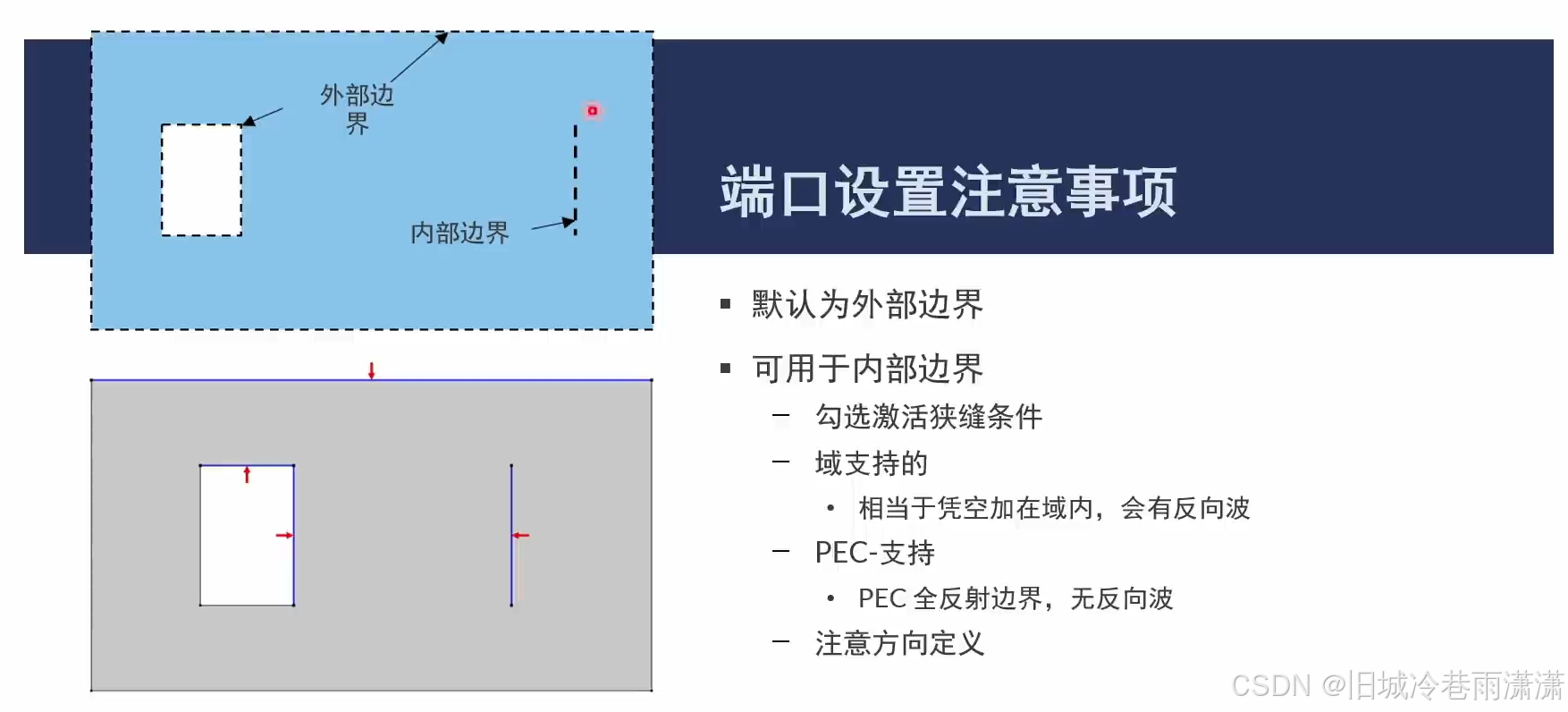

5.物理场边界的应用

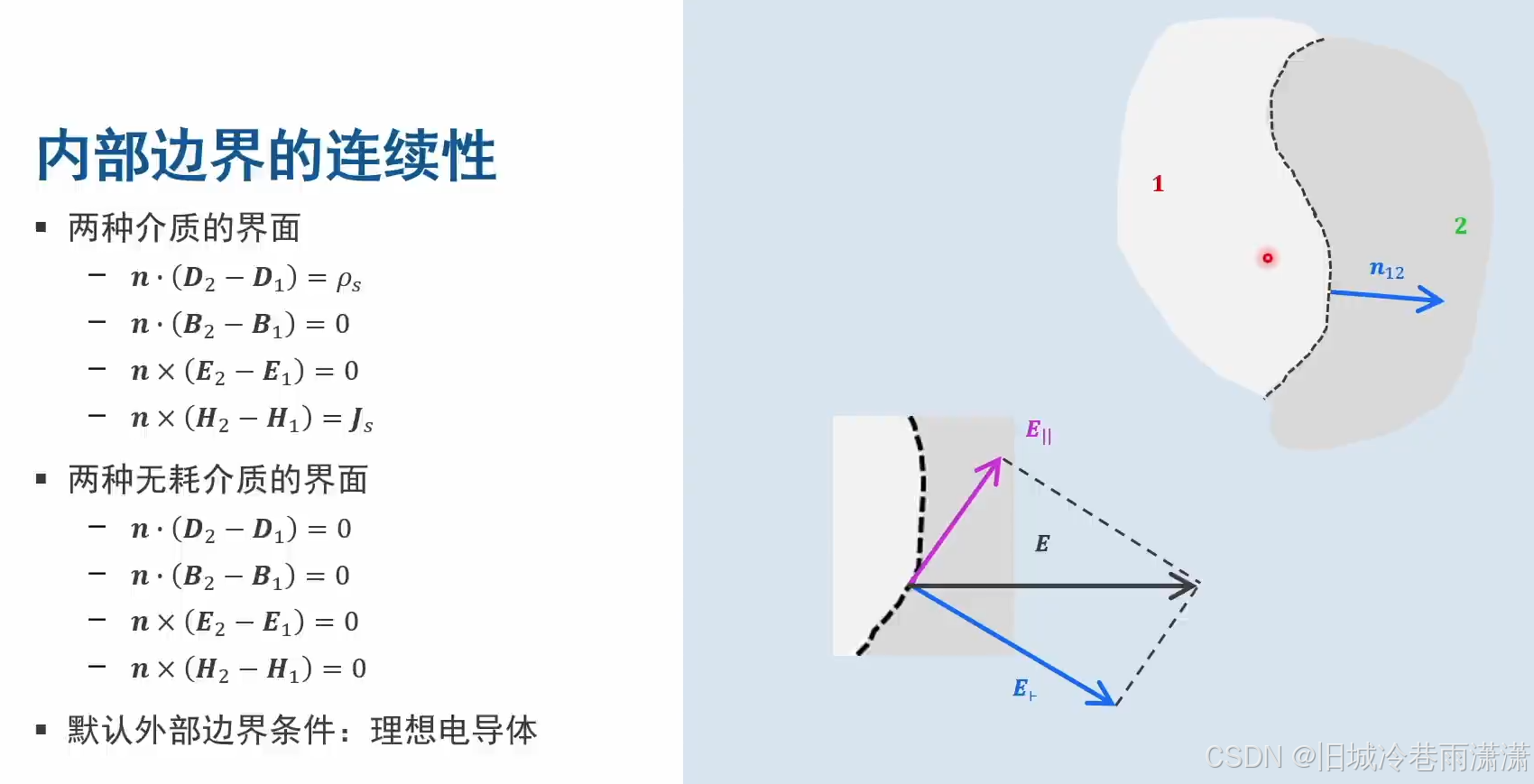

法向连续和切向连续：

设定边界时看光入射的偏振方向与平面是否平行或垂直

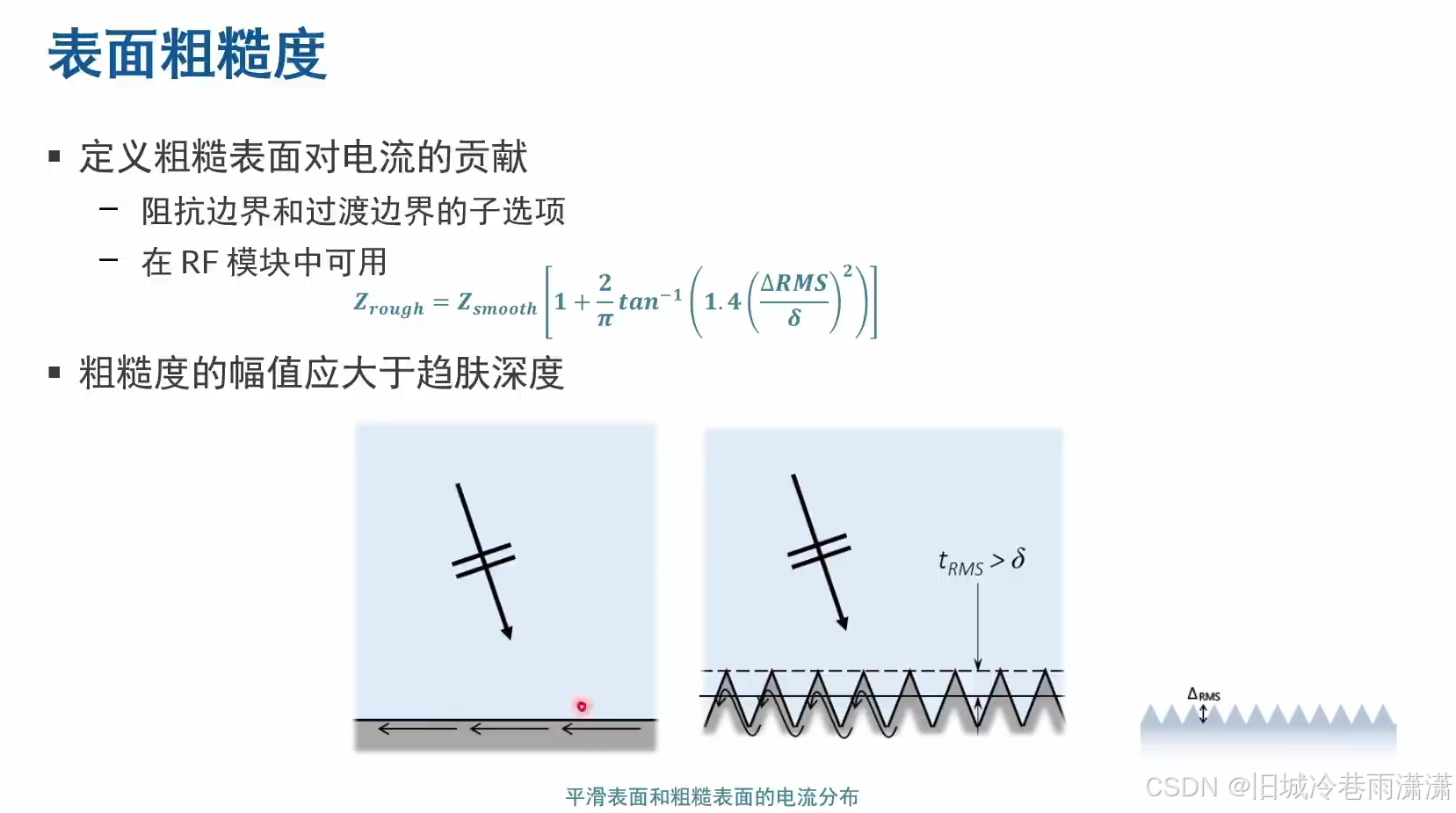

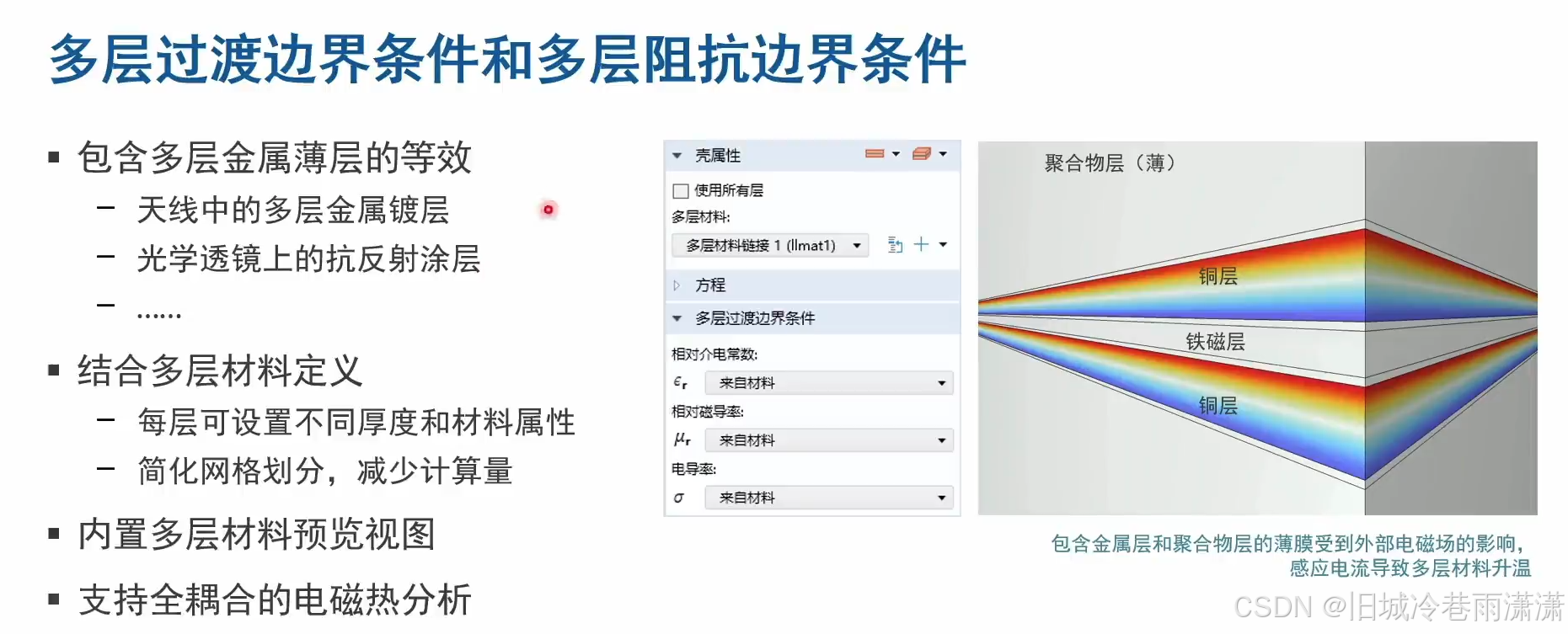

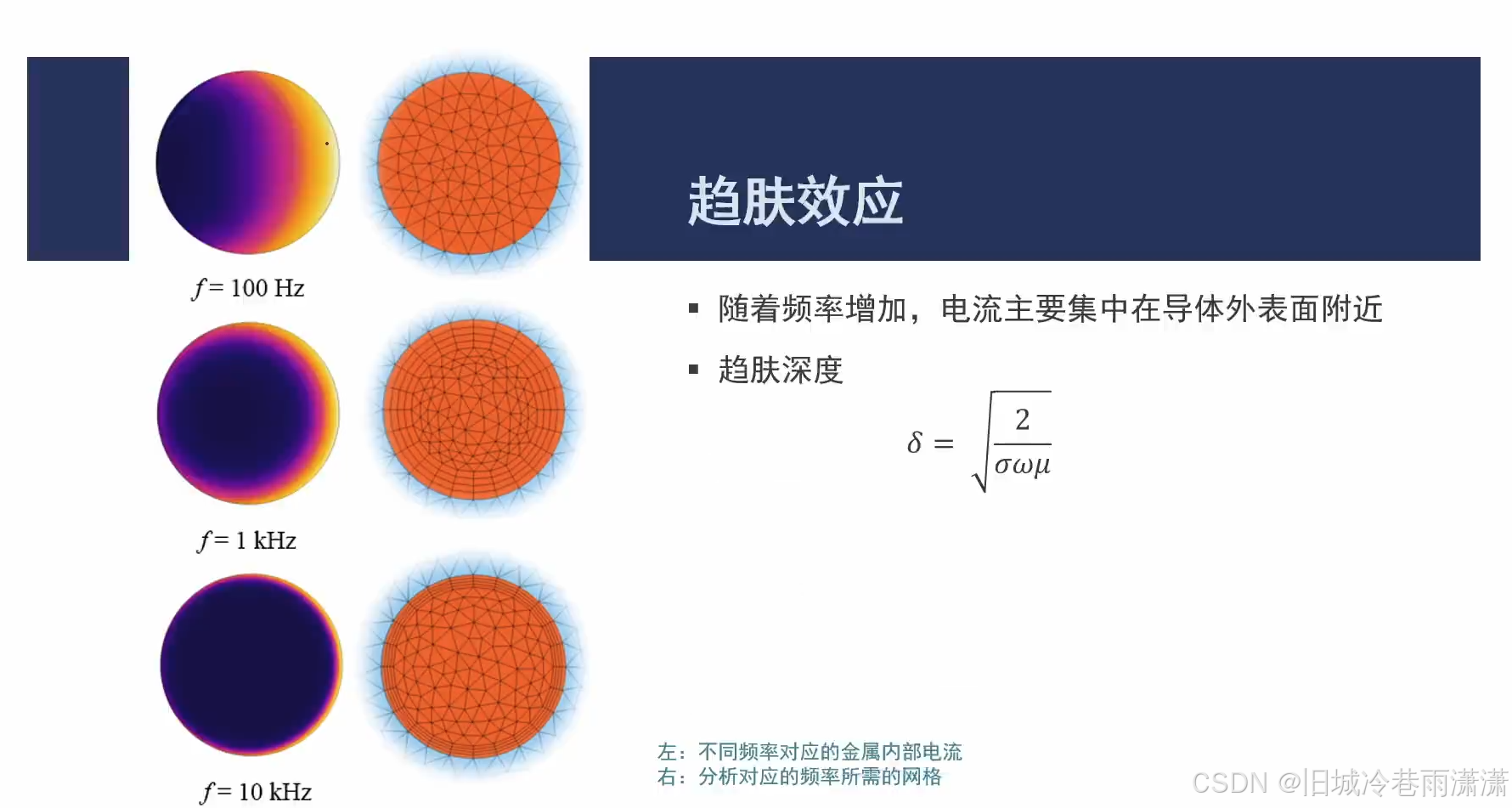

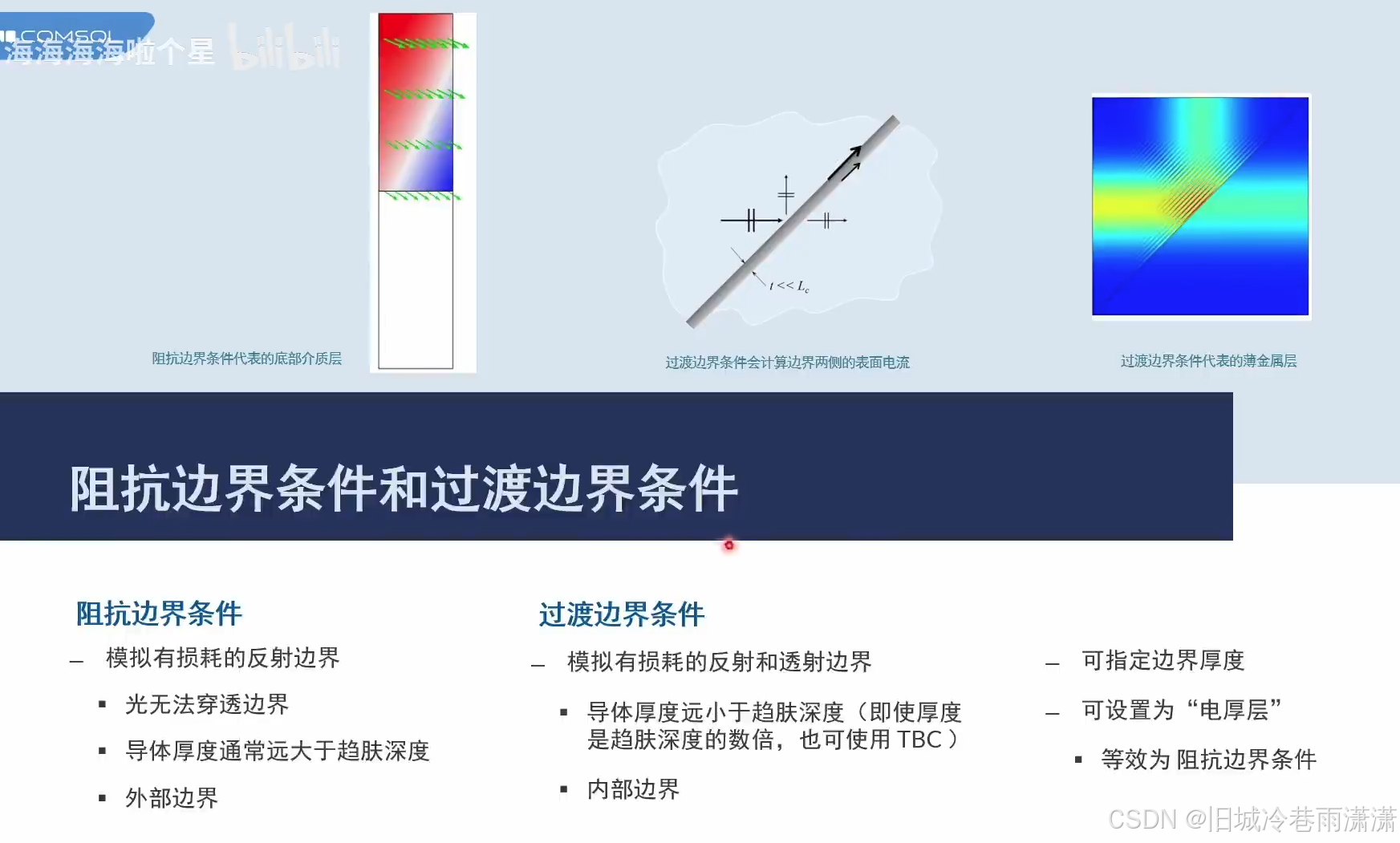

5.1趋肤效应

5.2阻抗边界条件和过渡边界条件

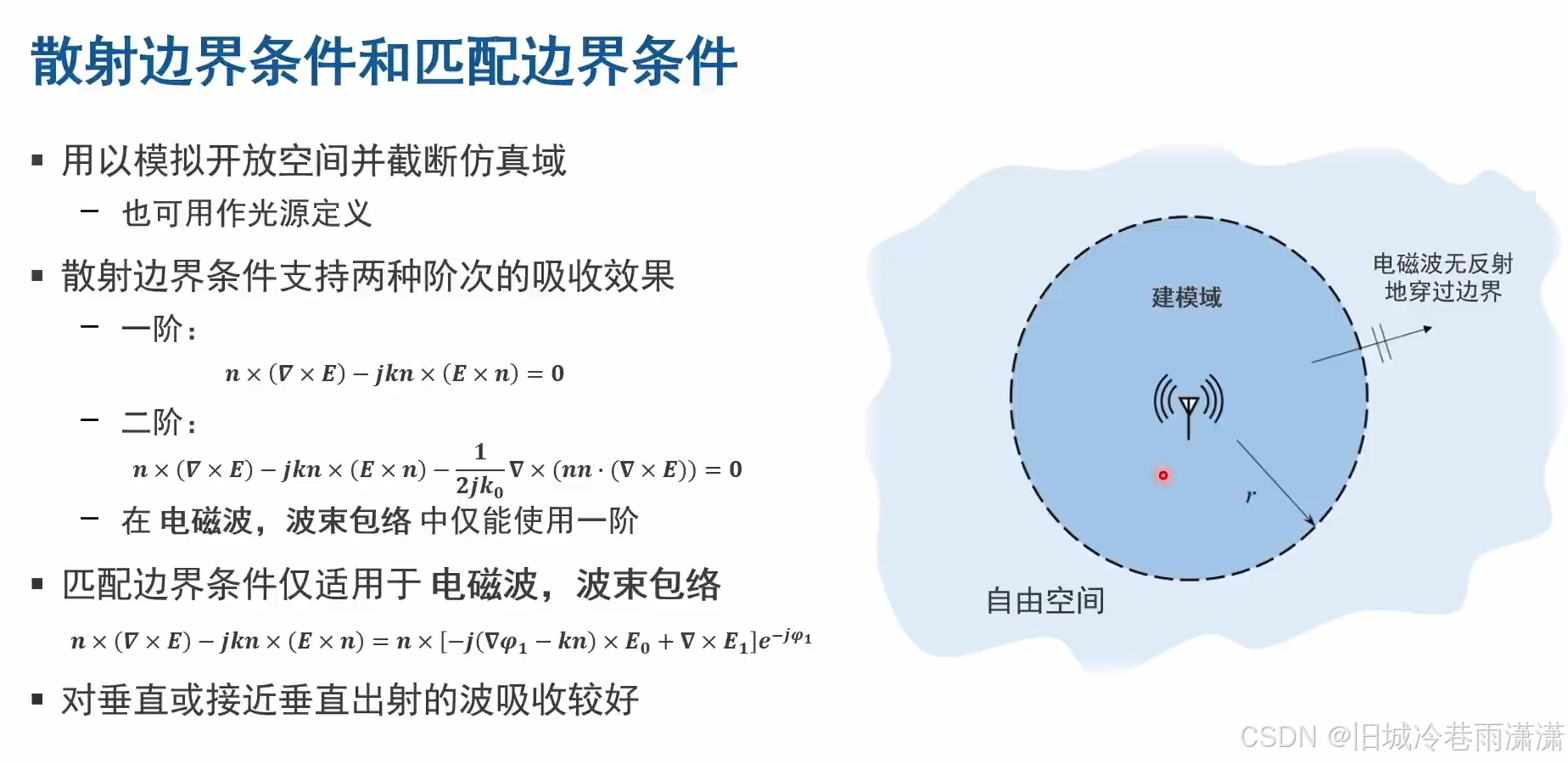

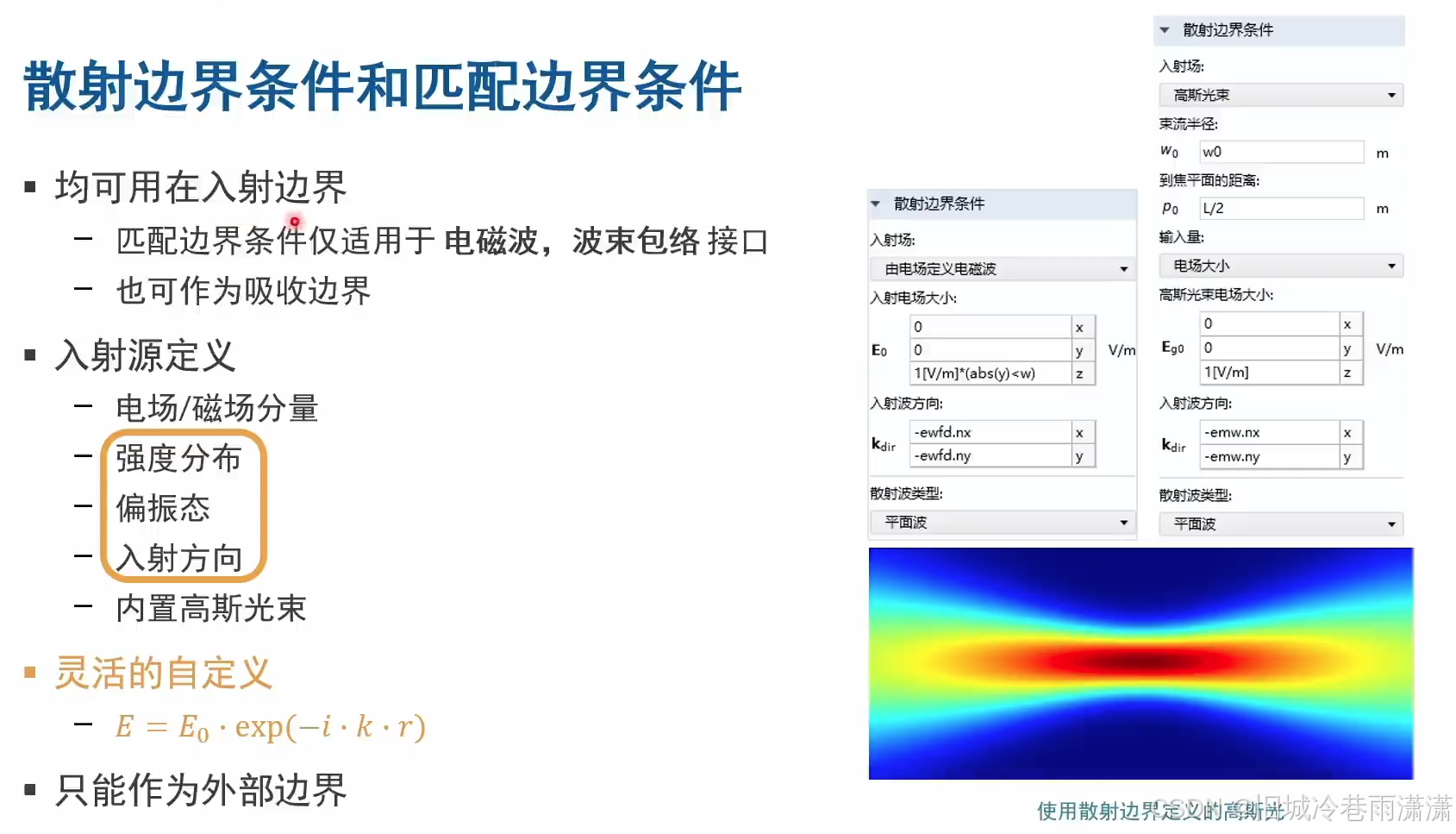

5.3散射边界条件和匹配边界条件

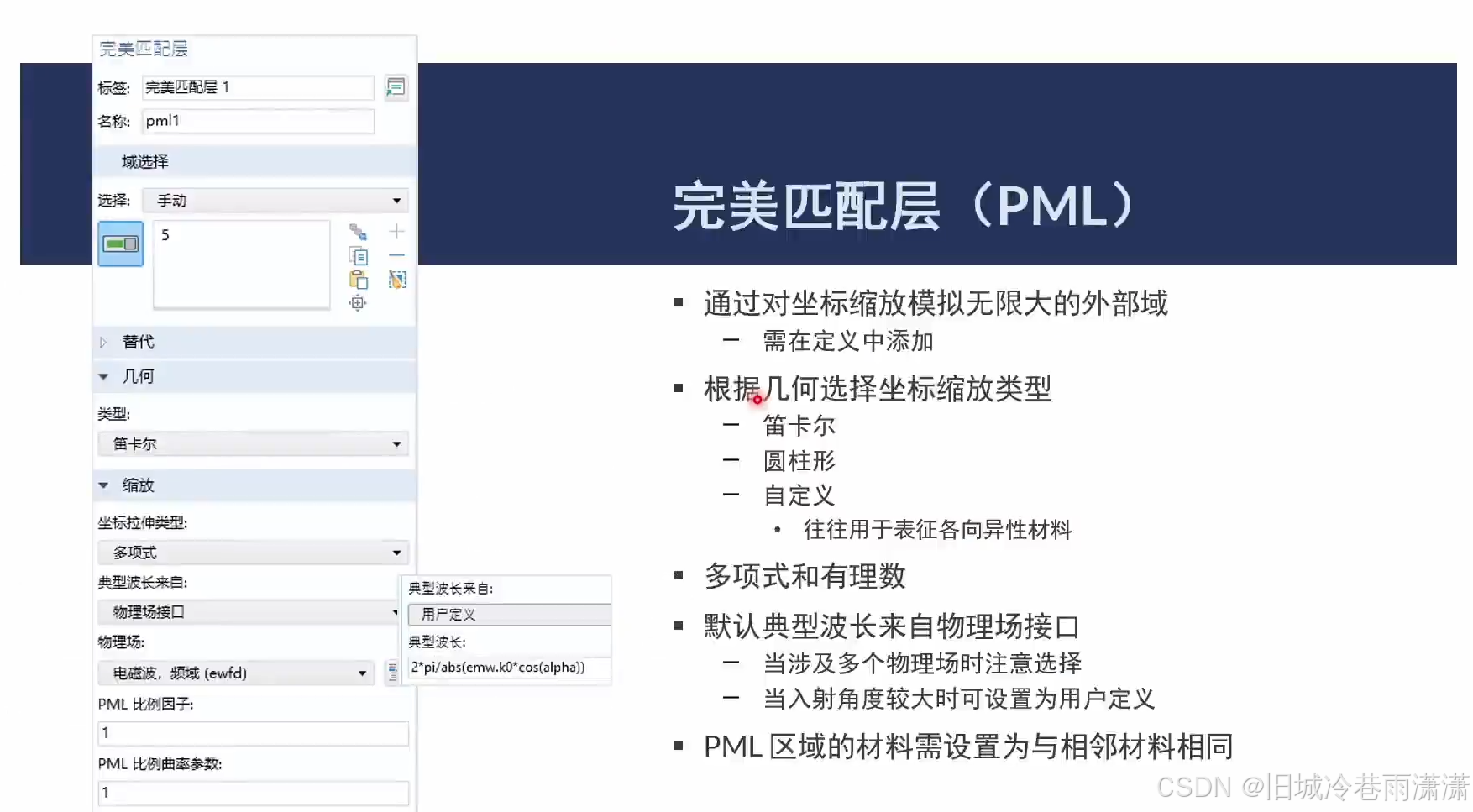

5.3.1完美匹配层

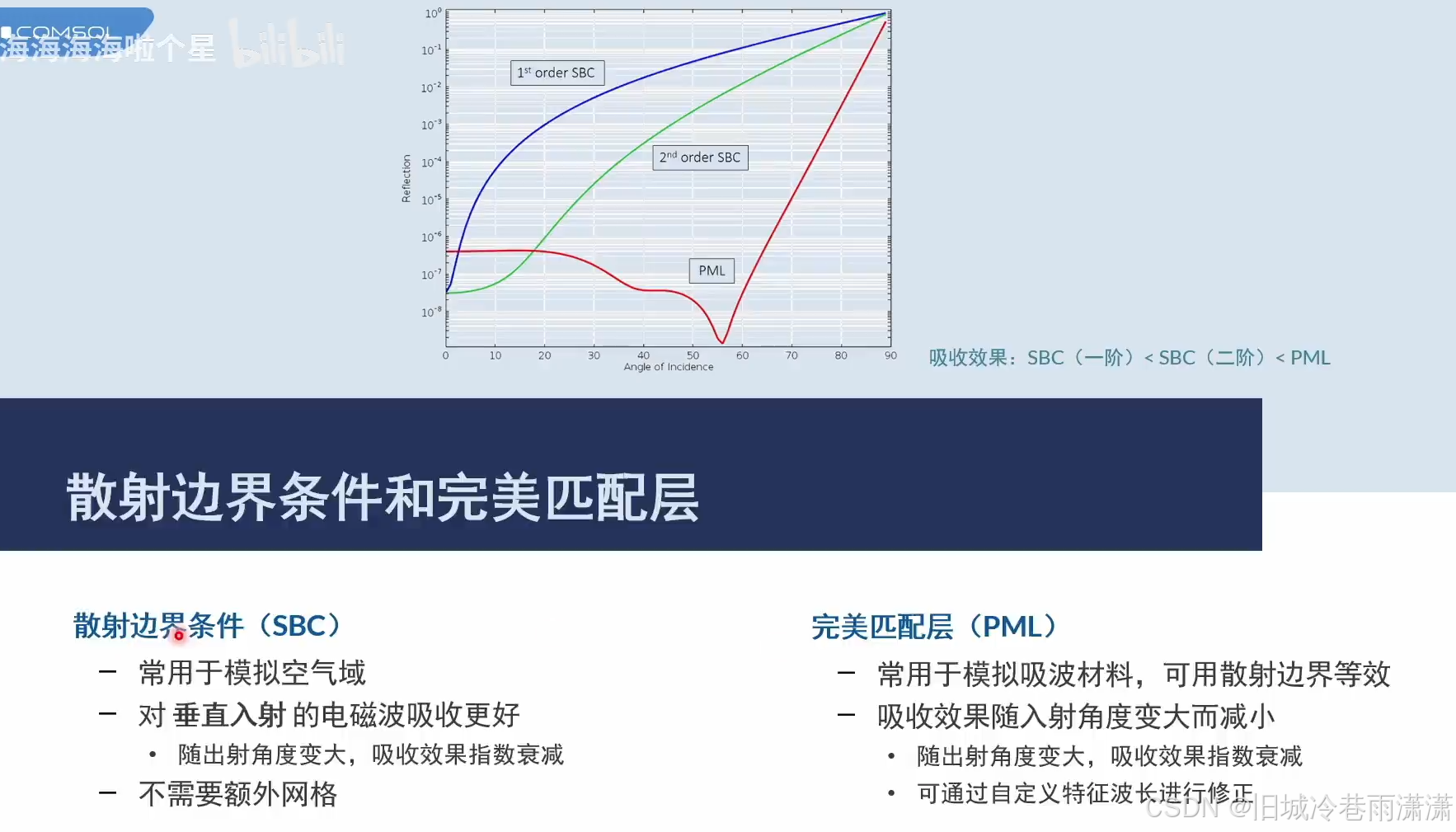

5.3.2散射边界条件和完美匹配层的对比

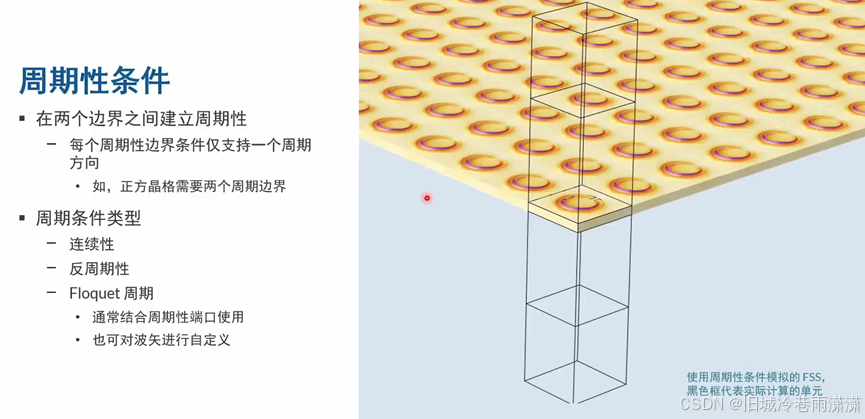

5.4周期性条件

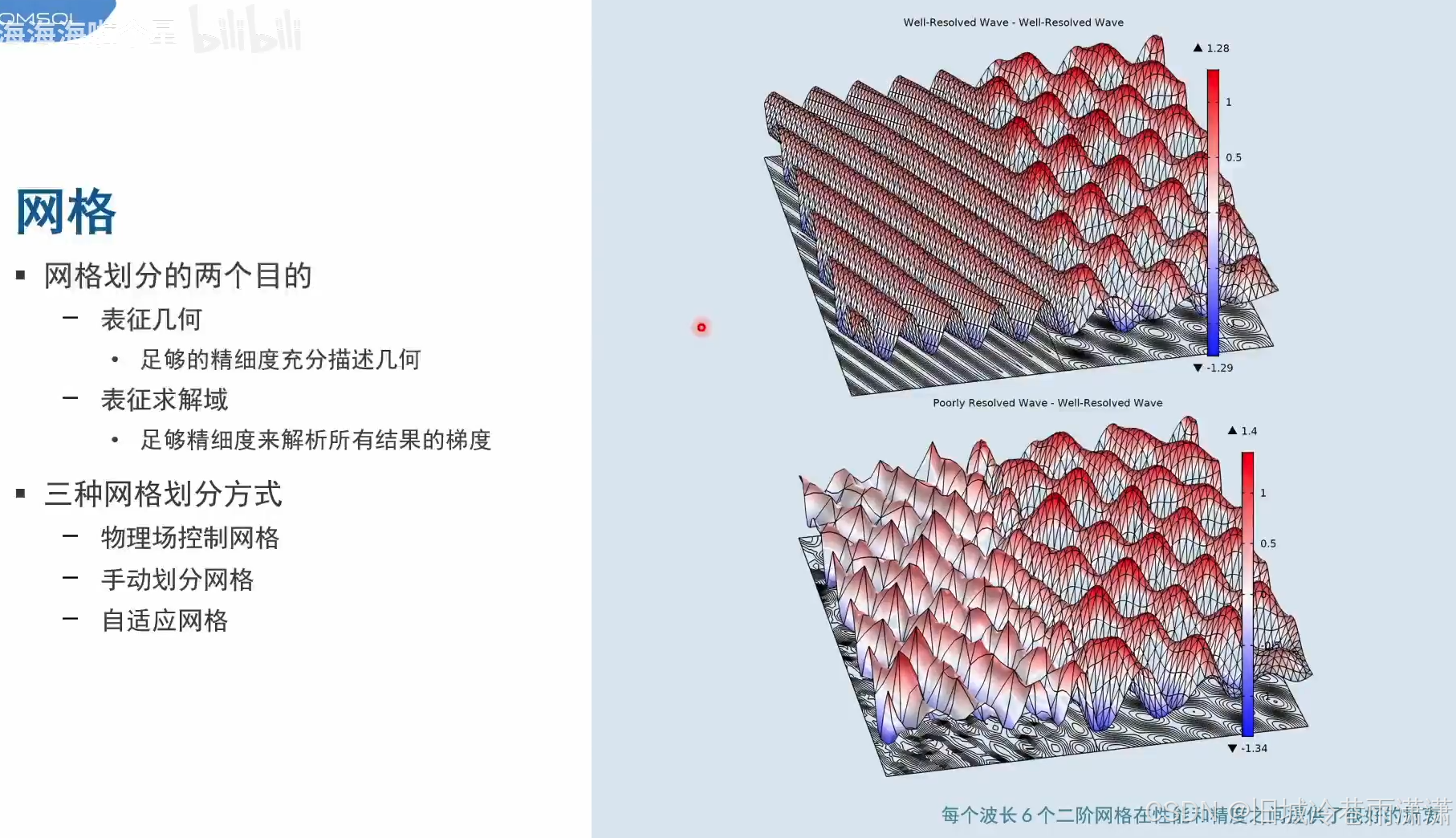

6.网格

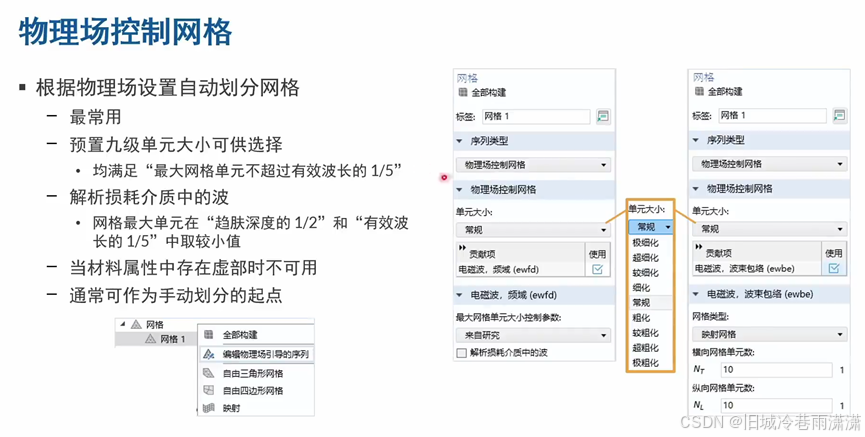

6.1物理场控制网格

编辑物理场引导的序列，可以在折射率实部的基础上加上虚部

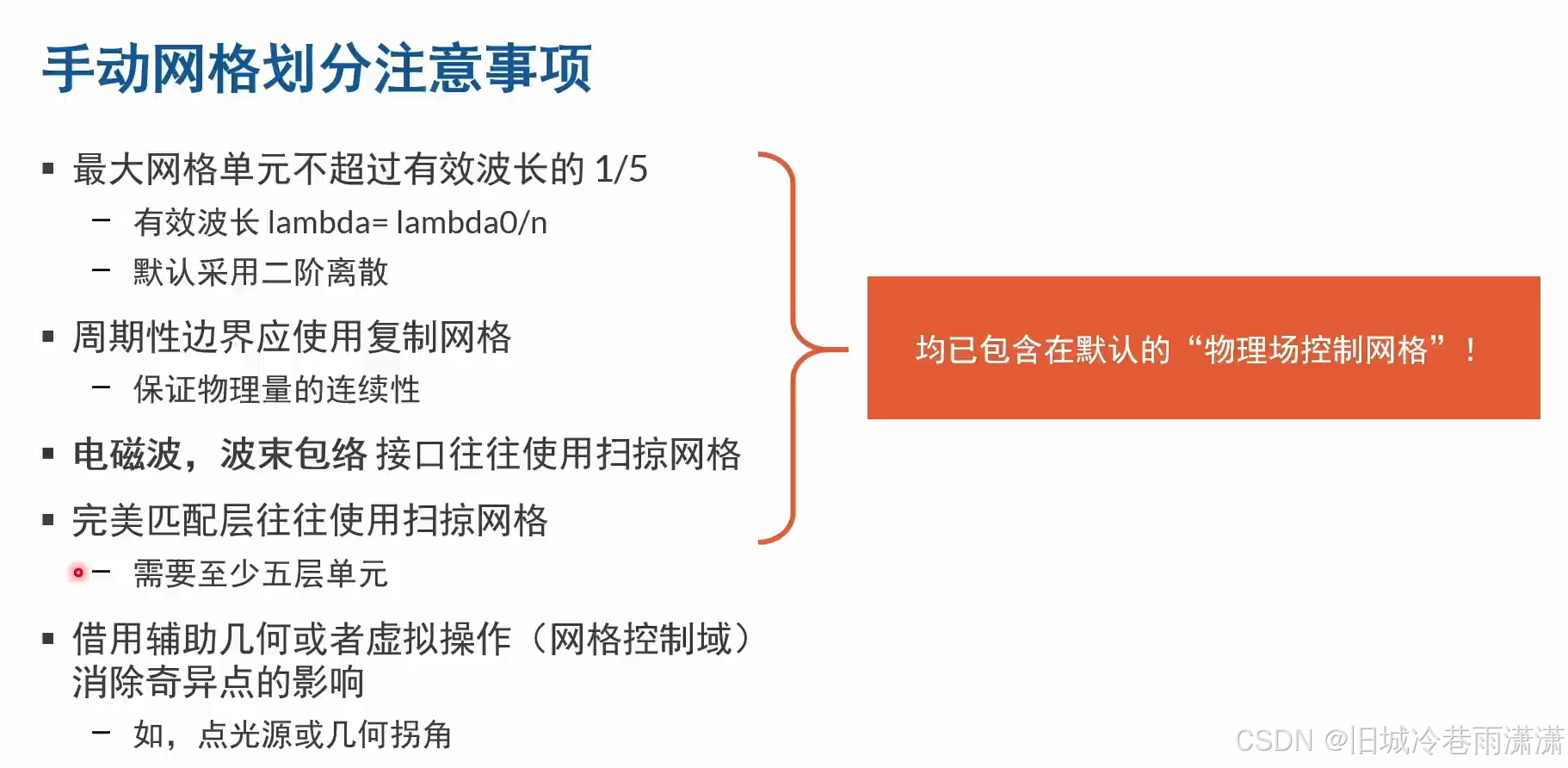

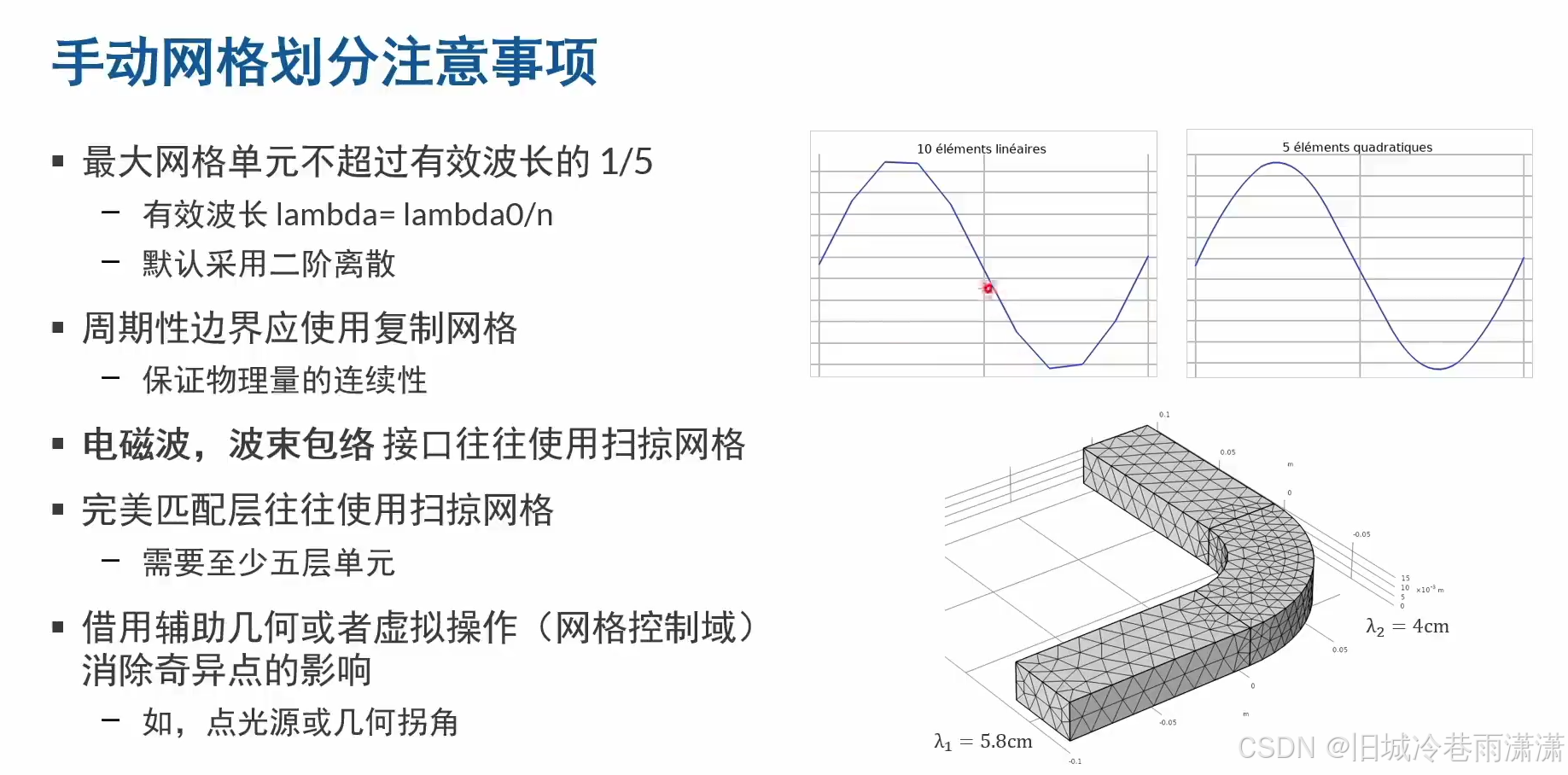

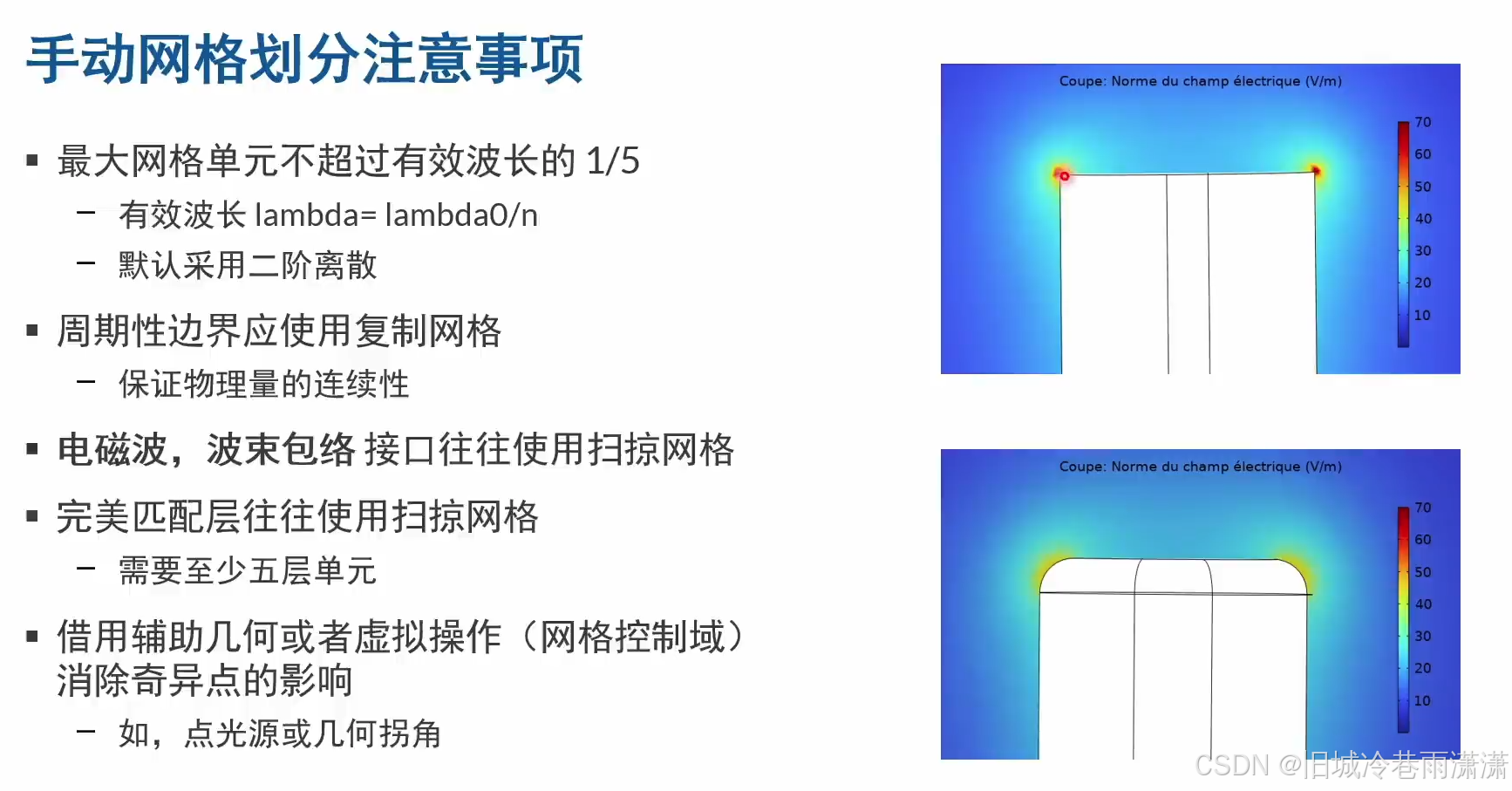

6.2手动划分网格

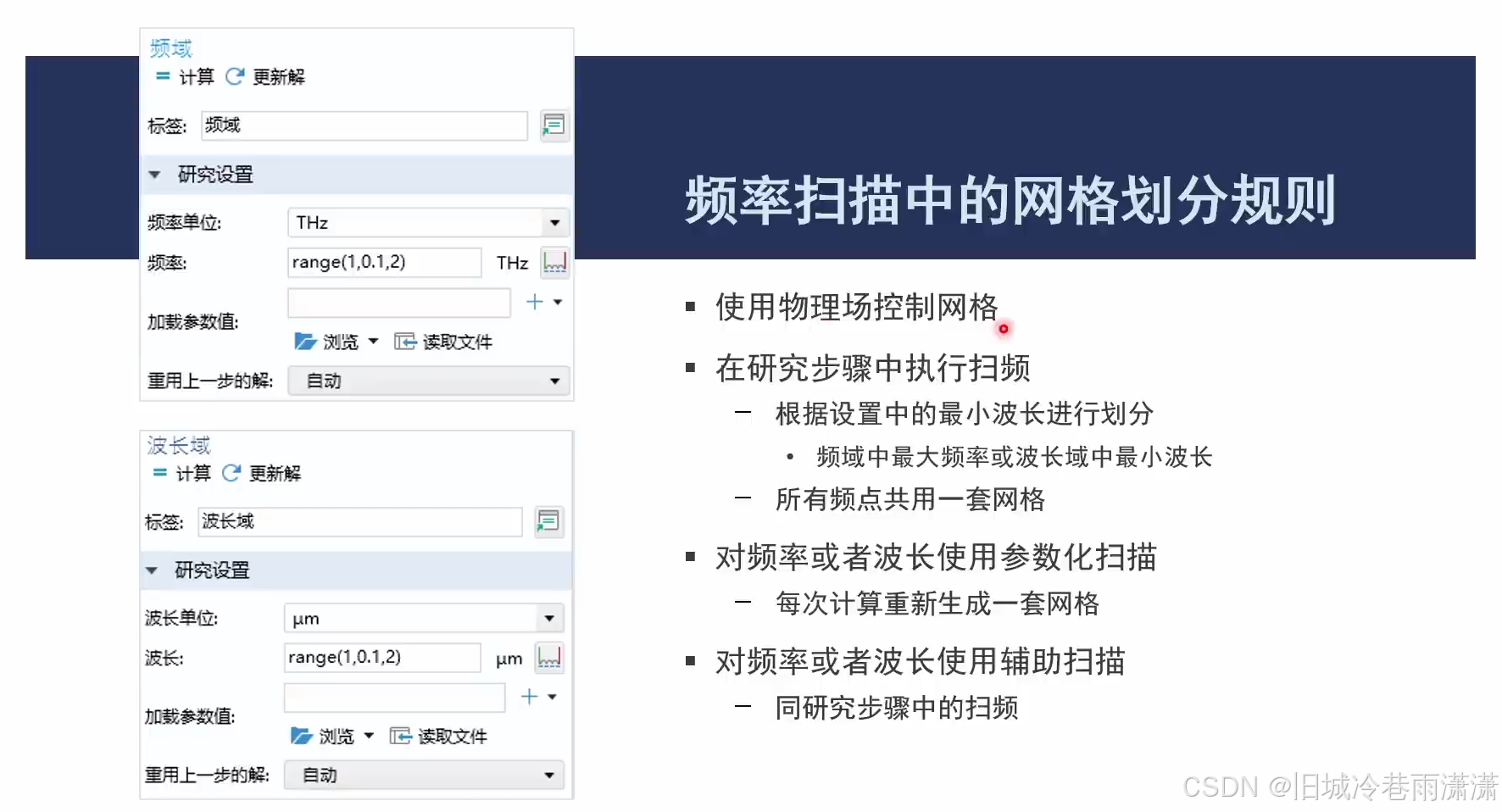

6.3 频扫网格

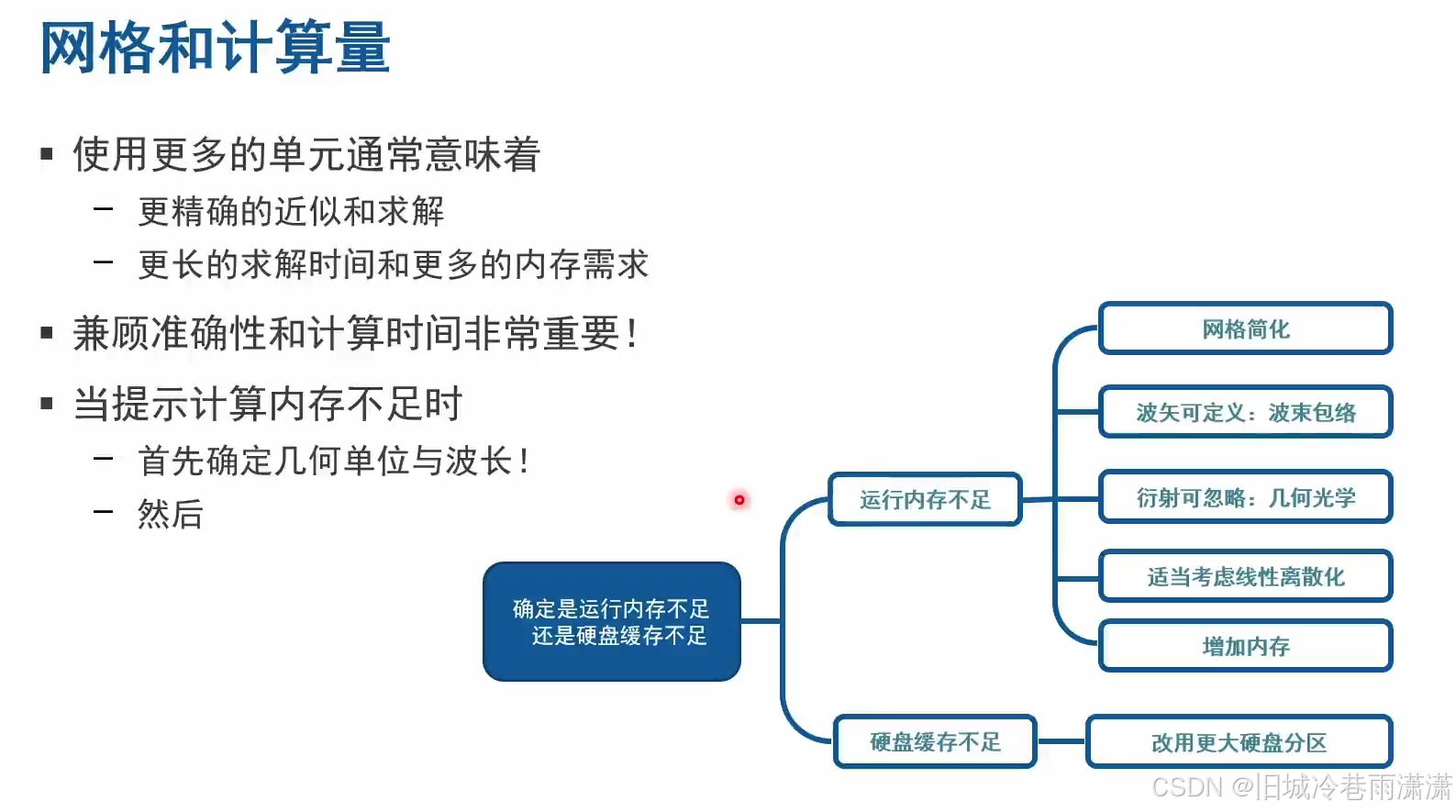

6.4 网格和计算量

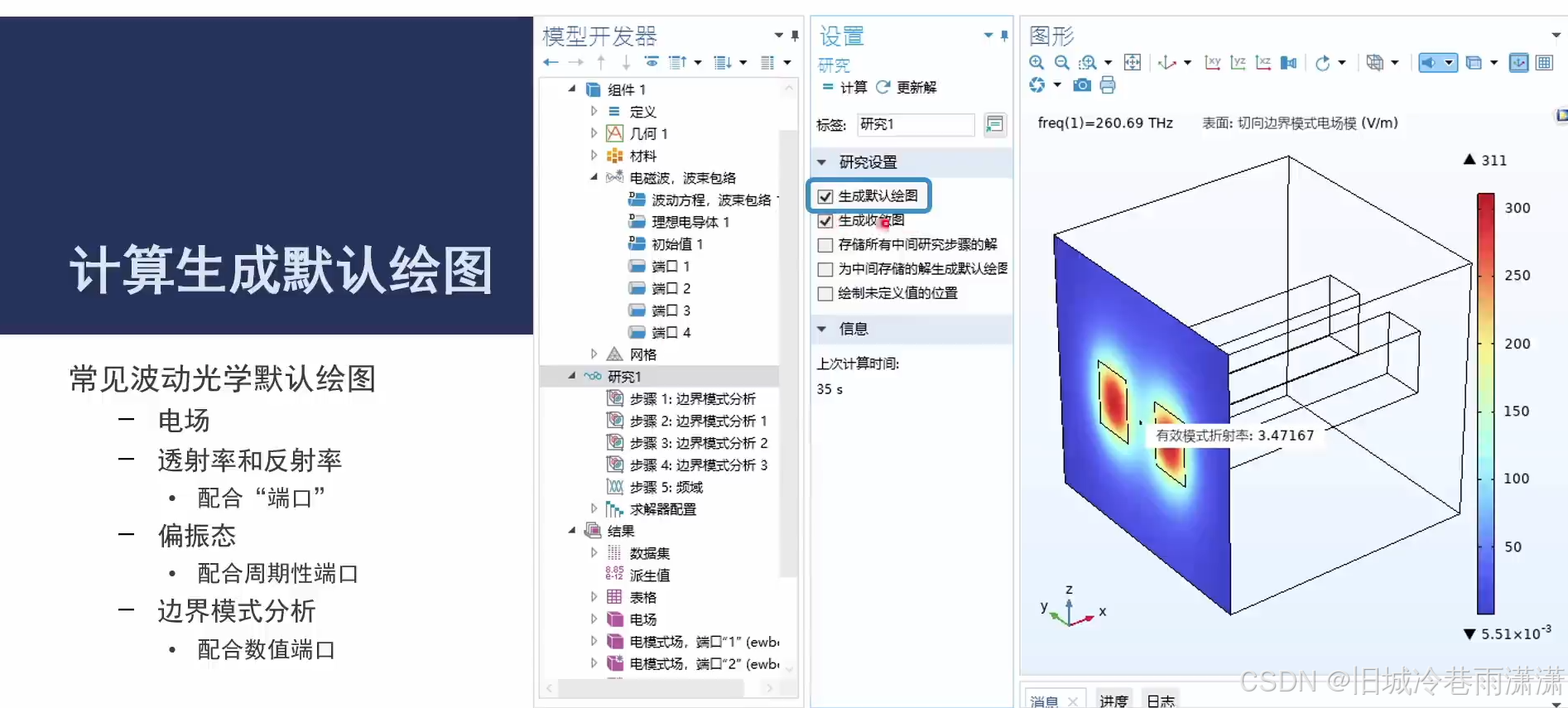

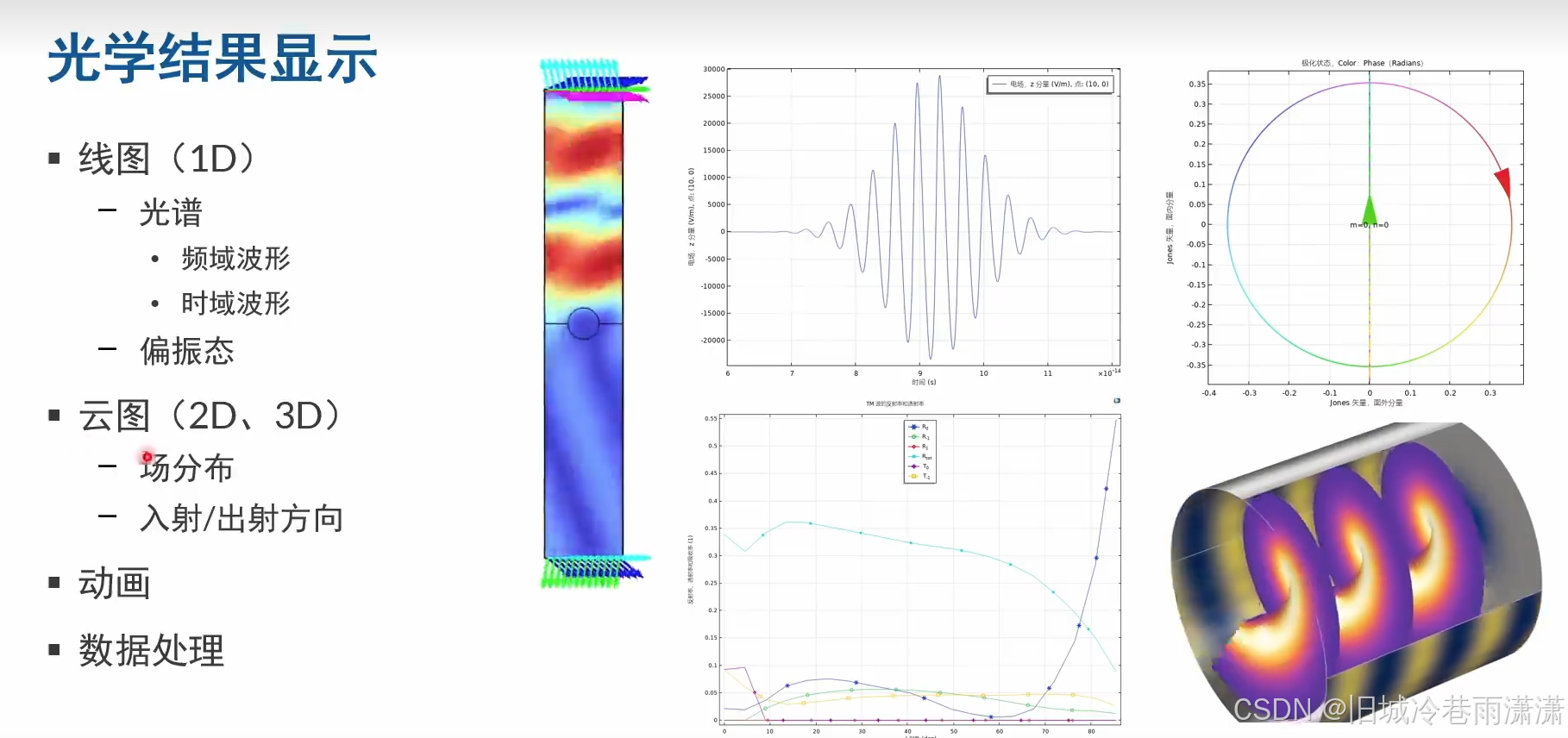

7.结果
