电缆桥架是什么？如何分类？

电缆桥架是什么？

电缆桥架是一款为保护电缆而衍生的产品，是电缆的保护壳，防止电缆受到外界因素的损坏。主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

电缆桥架是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。 基本种类： 槽式电缆桥架，一种全封闭型电缆桥架,它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

分类：

1. Perforated/slotted cable tray

2. Wire mesh cable tray

3. Cable trunking

4. Cable ladder:steel cable ladder,aluminum cable ladder

桥架种类分类：

一般来说，桥架种类分别是：无孔拖盘电缆桥架（槽式电缆桥架）、梯式桥架、有孔拖盘电缆桥架（托盘式桥架）。

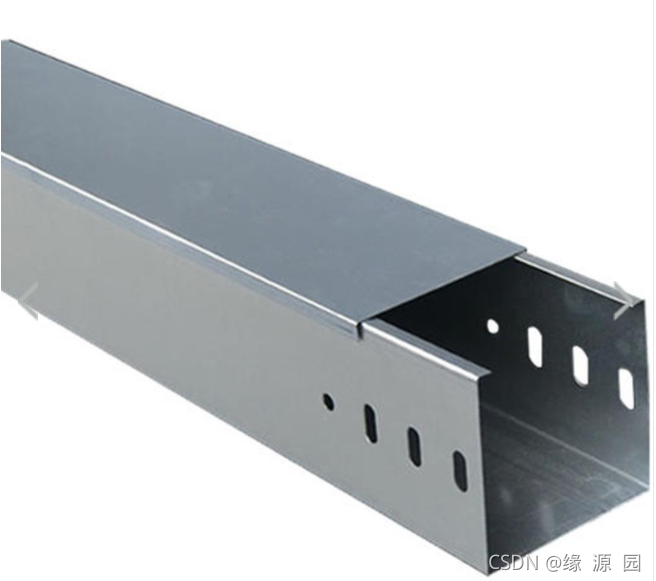

槽式电缆桥架（trough cable tray）：即无孔托盘式桥架，槽式电缆桥架是一种全封闭型的电缆桥架。最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

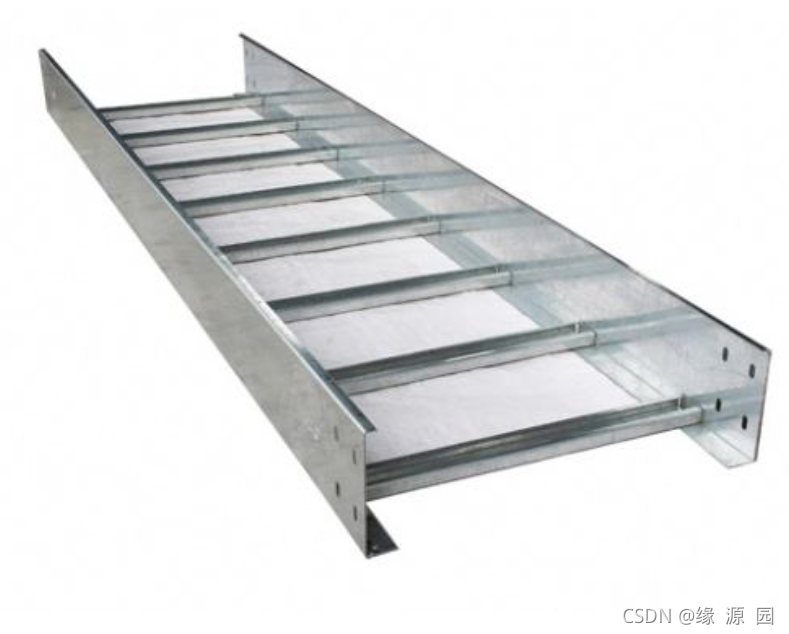

梯式电缆桥架（ladder cable tray）：外型像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好，一般直径比较大的电缆和高、低动力电缆的敷设都会使用到。

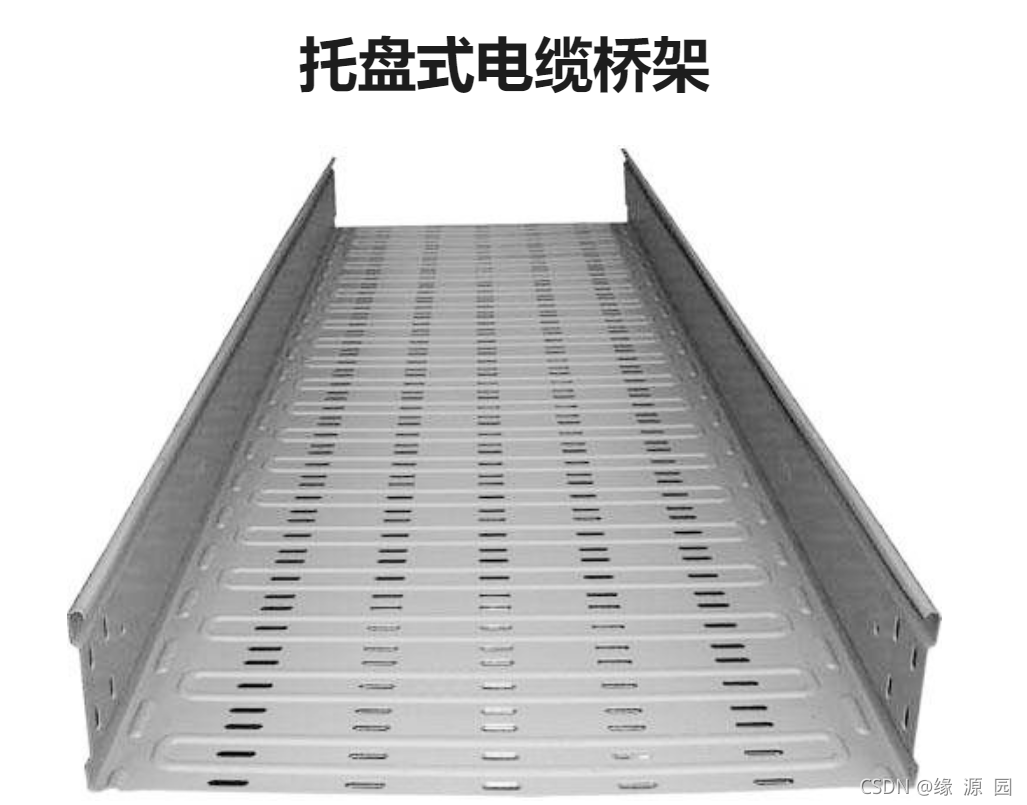

托盘式电缆桥架(solid bottom cable tray)：托盘式桥架是半密封型，它跟镀锌槽式桥架的样子非常相似，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。

建筑物内桥架可以独立架设，也可以敷设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。

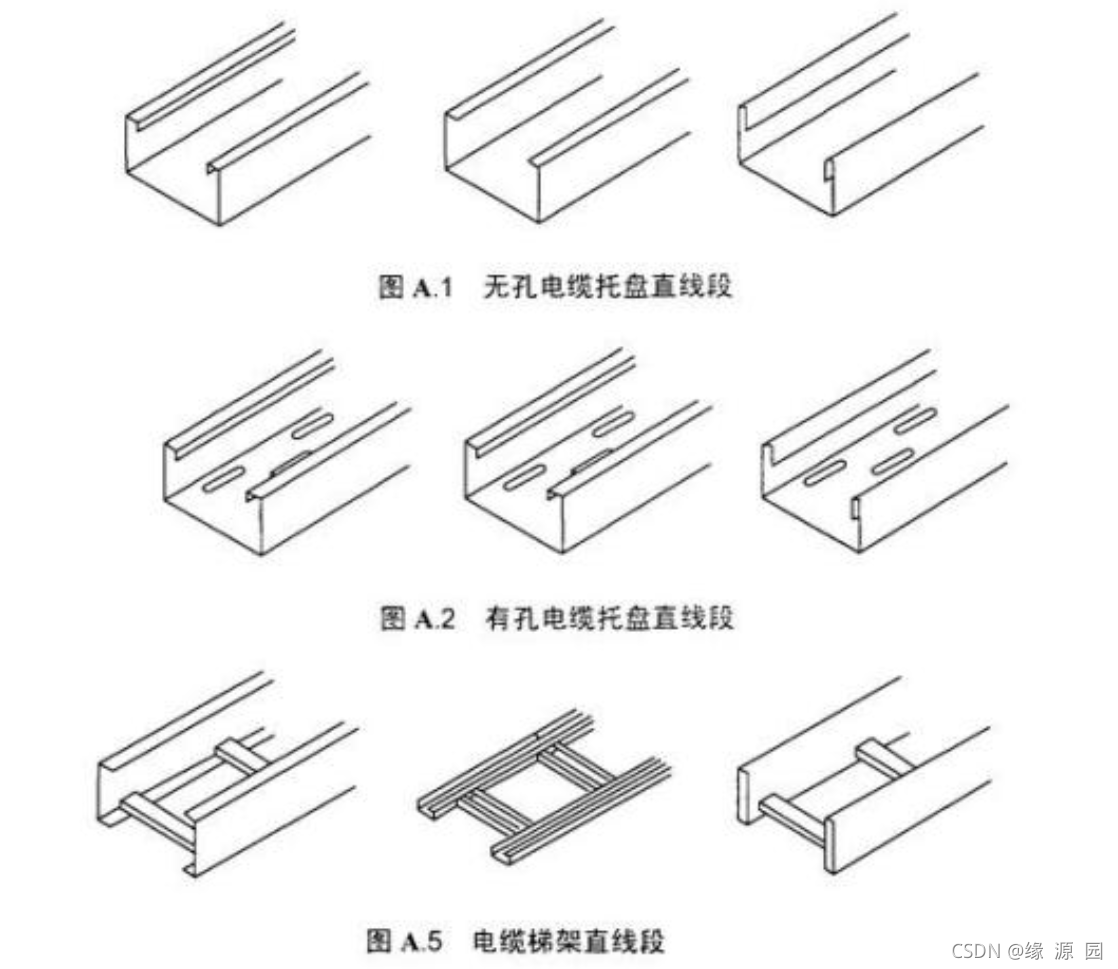

桥架概念图

电缆桥架材质分类：

镀锌桥架：由冷轧板通过镀锌附着在表面制成镀锌桥架，拥有良好的防腐和抗干扰能力。

不锈钢桥架：用304不锈钢型号材质制造而成，表面一般不需要处理，其性能及价值比其他材质桥架要高。

铝合金桥架：采用1060铝板制作，该铝板铝含量高达99.6%以上，铝合金梯式桥架具有抗腐蚀、耐磨、防水和寿命长等性能。

防火桥架：是由镀锌桥架经过加工表面一层防火涂料生产而成，使得桥架耐热、耐水、耐腐蚀等性能。

喷塑桥架：由镀锌桥架经过表面加工一层静电粉末喷塑而成，使得桥架表面光滑，亦可根据安装环境选择搭配颜色，有抗腐蚀、耐磨、防水和使用寿命长等性能。

热镀锌桥架：把原产品镀锌槽式桥架进行除锌后将钢构件浸入600°C左右高温融化的锌液中，使得桥架表面附着厚厚的锌层。
