本文详细介绍了负载均衡群集（Load Balance Cluster），包括其提高应用系统响应能力的目标，负载均衡的工作模式（NAT、TUN、Direct Routing），LVS的负载调度算法（轮询、加权轮询、最少连接、加权最少连接）以及如何通过`ipvsadm`命令进行配置和管理。同时，文中还提及了实验要求，涉及调度器、Web服务器集群和NFS共享服务器的配置。
LSV负载均衡群集
1. 群集概述
1.1 群集的分类
根据群集所针对的目标差异，可分为三种类型
负载均衡群集
高可用群集
高性能运算群集
1.1.1 负载均衡群集(Load Balance Cluster)
提高应用系统的响应能力、尽可能处理更多的访问请求、减少延迟为目标，获得高并发、高负载(LB）的整体性能
LB的负载分配依赖于主节点的分流算法
1.1.2 高可用群集(High Availability Cluster)
提高应用系统的可靠性、尽可能地减少中断时间为目标，确保服务的连续性，达到高可用(HA）的容错效果
HA的工作方式包括双工和主从两种模式
1.1.3 1、高性能运算群集(High Performance Computer Cluster)
提高应用系统的CPU运算速度、扩展硬件资源和分析能力为目标，获得相当于大型、超级计算机的高性能运算(HPC)能力
高性能运算群集的高性能依赖于“分布式运算”、“并行计算”，通过专用硬件和软件将多个服务器的CPU、内存等资源整合在一起，实现只有大型、超级计算机才具备的计算能力
2. 负载均衡群集
2.1 负载均衡群集工作模式分析
1、负载均衡群集是目前企业用得最多的群集类型
2、群集的负载调度技术有三种工作模式
地址转换
IP隧道
直接路由
2.2 NAT模式
●地址转换(Network Address Translation)
●简称NAT模式，类似于防火墙的私有网络结构，负载调度器作为所有服务器节点的网关，即作为客户机的访问入口，也是各节点回应客户机的访问出口
●服务器节点使用私有IP地址，与负载调度器位于同一个物理网络，安全性要优于其他两种方式
2.3 TUN模式
●IP隧道(IP Tunnel)
简称TUN模式，采用开放式的网络结构，负载调度器仅作为客户机的访问入口，各节点通过各自的Internet连接直接回应客户机，而不再经过负载调度器
●服务器节点分散在互联网中的不同位置，具有独立的公网IP地址，通过专用IP隧道与负载调度器相互通信
2.4 直接路由(Direct Routing)
●简称DR模式，采用半开放式的网络结构，与TUN模式的结构类似，但各节点并不是分散在各地，而是与调度器位于同一个物理网络
●负载调度器与各节点服务器通过本地网络连接，不需要建立专用的IP隧道
2.5 负载均衡群集架构
负载均衡的结构
第一层，负载调度器(Load Balancerg或Director)
第二层，服务器池(Server Pool)
第三层，共享存储(Share Storage)
2.6 LVS的负载调度算法
1、轮询(Round Robin)
将收到的访问请求按照顺序轮流分配给群集中的各节点（真实服务器)，均等地对待每一台服务器，而不管服务器实际的连接数和系统负载
2、加权轮询(Weighted Round Robin)
根据真实服务器的处理能力轮流分配收到的访问请求，调度器可以自动查询各节点的负载情况，并动态调整其权重
保证处理能力强的服务器承担更多的访问流量
3、最少连接(Least Connections)
根据真实服务器已建立的连接数进行分配，将收到的访问请求优先分配给连接数最少的节点
4、加权最少连接(Weighted Least Connections)
在服务器节点的性能差异较大的情况下，可以为真实服务器自动调整权重
权重较高的节点将承担更大比例的活动连接负载
2.7 常用命令的解释
LVS的负载调度算法有四种最常用的:轮询算法(rr)、加权轮询(wrr)、最少轮询(Ic)、加权最少轮询(wlc)
1.创建虚拟服务器(注意:NAT模式要两块网卡，调度器的地址是外网口地址)
群集的VIP地址为192.168.80.33，针对TCP80端口提供负载分流服务，使用的轮询调度算法。对于负载均衡调度器来说，VIP必须是本机实际已启用的IP地址
ipvsadm -A-t 192.168.20.11:80 -s rr
//选项"-A"表示添加虚拟服务器，"-t"用来指定VIP地址及TCP端口，"-S"用来指定负载调度算法——rr、wrr、Ic、wlc
2.添加服务器节点
ipvsadm -a -t 192.168.20.11:80-r 192.168.80.33:80 -m
ipvsadm -a -t 192.168.20.11:80 -r 192.168.80.44:80 -m
/选项"a"表示添加真实服务器，"-“用来指定VIP地址及TCP端口，“r”'用来指定RIP地址及TCP端口，”-m"表示使用NAT群集模式("-g"是DR模式，“1"是TUN模式)
{ -m参数后面还可以跟-w的参数，这里没有做的"-w"用来设置权重（权重为0时表示暂停节点)}
3.删除服务器节点
ipvsadm -d -r 192.168.90.22:80-t 192.168.80.88:80
/需要从服务器池中删除某一个节点时，使用选项"-心”。执行删除操作必须指定目标对象，包括节点地址、虚拟IP地址。如上所示的操作将会删除LVS群集192.168.80.8中的节点
若需要删除整个虚拟服务器时，使用选项-D并指定虚拟IP地址即可，无需要指定节点。例如:“ipvsadm -D-t 192.168.80.11:80”，则删除此虚拟服务器。
//查看节点状态，加个"-n"将以数字形式显示地址、端口信息
ipvsadm-L //查看节点状态，加个"-n"将以数字形式显示地址、端口信息
ipvsadm-save > /etc/sysconfig/ipvsadm//保存策略
3. 实验
实验要求
调度器 配置双网关 VM1:192.168.100.21 桥接网卡：20.0.0.26
二台WEB服务器集群池，192.168.100.22 192.168.100.23 这边网关必须指向192.168.100.21这个地址
一台NFS共享服务器
调度器
nmcli connection 查看一下新增网卡的UUID号
ens33 c15f171f-cad0-4a5b-8aa0-eff164e0ac02 ethe
ens37 281b343a-e1cc-364d-b799-da4895cc080c ethe
virbr0 126bfb68-05e1-4df5-8360-f6b8ddd2ef18 brid
cd /etc/sysconfig/network-scripts/
cp ifcfg-ens33 ifcfg-ens37

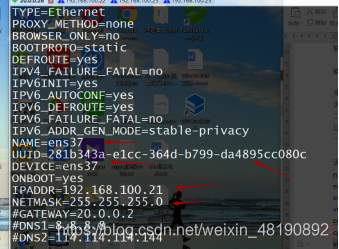

vi ifcfg-ens37 编辑网卡信息
vi ifcfg-ens33 编辑ens33网卡信息
systemctl restart network 重启网卡
yum -y install ipvsadm 安装ipvsadm 管理工作
modprobe ip_vs 调用ip_vs模块
cat /proc/net/ip_vs 查看ip_vs版本信息
ipvsadm -v
ipvsadm -A -t 20.0.0.26:80 -s rr 群集的VIP地址20.0.0.26，针对TCP80端口提供负载分流服务，使用调度算法为轮询
ipvsadm -a -t 20.0.0.26:80 -r 192.168.100.22:80 -m 添加服务节点
ipvsadm -a -t 20.0.0.26:80 -r 192.168.100.23:80 -m 添加服务节点
ipvsadm-save > /opt/ipvsadm 保存策略
vi /etc/sysctl.conf 开启调度服务器路由转发功能
net.ipv4.ip_forward = 1 最后一段插入这个
sysctl -p
ipvsadm -ln 查看节点状态设置存储服务区
vi /etc/sysconfig/network-scripts/ifcfg-ens33 进入里面更改以下IP地址和网关
yum -y install nfs-utils 安装nfs-utils
yum -y install rpcbind 安装rpcbind
mkdir /opt/51xit /opt/52xit 创建文件夹
vi /etc/exports 设置文件权限
/opt/51xit 192.168.100.0/24(rw,sync)
/opt/52xit 192.168.100.0/24(rw,sync)
systemctl restart nfs 重新启动nfs
systemctl restart rpcbind 重新启动rpcbind
systemctl enable rpcbind 永久自启rpcbind
systemctl enable nfs 永久自启nfs
echo "this is www.51xit.top" >/opt/51xit/index.html 测试页
echo "this is www.52xit.top" >/opt/52xit/index.html 测试页
cat /opt/51xit/index.html 查看信息是否输出成功
cat /opt/52xit/index.html 查看信息是否输出成功两台 WEB服务器
yum -y install nfs-utils
showmount -e 192.168.100.25 看一下是否存在
mkdir -p /var/www/html 创建文件夹
yum -y install httpd 安装httpd服务
systemctl start httpd 开启httpd服务
systemctl enable httpd 永久自启
上面的两台WEB服务器设置相同
mount 192.168.100.25:/opt/51xit /var/www/html 这个是WEB1的挂载
vi /etc/fstab 永久挂载
192.168.100.25:/opt/51xit /var/www/html nfs defaults,_netdev 0 0
Init 6
mount 192.168.100.25:/opt/52xit /var/www/html 这个是WEB2的挂载
vi /etc/fstab 永久挂载
192.168.100.25:/opt/51xit /var/www/html nfs defaults,_netdev 0 0
Init 6测试
先用浏览器登录分别登录192.168.100.22和192.168.100.23 看以下输出信息然后再测试调度器20.0.0.26 看一下信息是否会随着每次刷新更换信息
