1. 概述

1.1. 什么是Zigbee

随着物联网（IoT）行业的发展，越来越多的无线技术应运而生。

众所周知，在物联网行业中，我们有两种典型的网络。一个是WAN（广域网），另一个是PAN（个人区域网）。

• 对于LoRa，NB-IoT，2G / 3G / 4G等无线技术，通常传输距离超过1 km，因此它们主要用于广域网（WAN）。
• 对于WiFi，蓝牙，BLE，Zigbee和Zwave等无线技术，通常的传输距离小于1公里，因此它们主要用于个人局域网（PAN）。

Zigbee是IoT网络（尤其是家庭自动化行业）中最流行的无线技术之一。其特点包括：

• 短距离 – 无线覆盖范围在10到100米之间。
• 低数据速率 – 最大数据速率为250 Kbps。
• 低功耗 – 处于睡眠状态的Endpoint设备在睡眠模式下可以使用低于5uA的电流；
• 这是一种网状技术 – 网络可以轻松扩展到很大。理论上最大节点数为65535。

1.2. Zigbee的历史

Zigbee是Zigbee联盟发布和修订的开放标准。历史悠久。

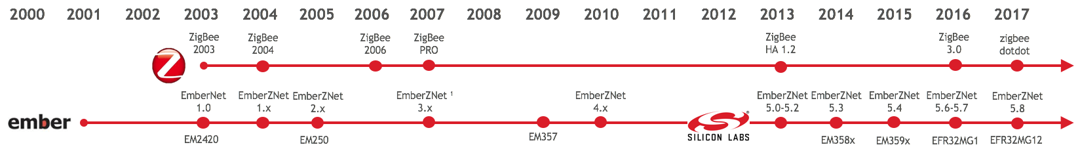

从一(很早)开始，Silicon Labs就致力于Zigbee技术。Silicon Labs的Zigbee技术来自Ember，Ember是一家自成立以来就开始研究Zigbee的公司。2012年，Silicon Labs收购了Ember，并继续提供Zigbee产品和解决方案。

1.3. Zigbee联盟

Zigbee联盟是推广Zigbee技术的主要力量。这是一个开放的组织。任何公司都可以加入Zigbee联盟作为成员。Silicon Labs是Zigbee联盟的董事会成员。

Zigbee联盟的主要三个工作是：

• 为IoT（物联网）的无线设备端到设备端的通信制定开放的全球标准
• 通过我们的认证计划对产品进行认证，以帮助确保互操作性
• 在全球范围内推广我们的标准

2016年，Zigbee联盟发布了最新的Zigbee标准，即Zigbee 3.0。之前使用的配置文件（如Zigbee家庭自动化配置文件（ZHA），Zigbee Light Link（ZLL）等）已统一在一起。

此外，随着安全性变得越来越重要，安全性得到了增强。

自2017年起，Zigbee 3.0规范就是强制的。所有不满足Zigbee 3.0规范的新设备，将无法通过认证。

1.4. 协议概述

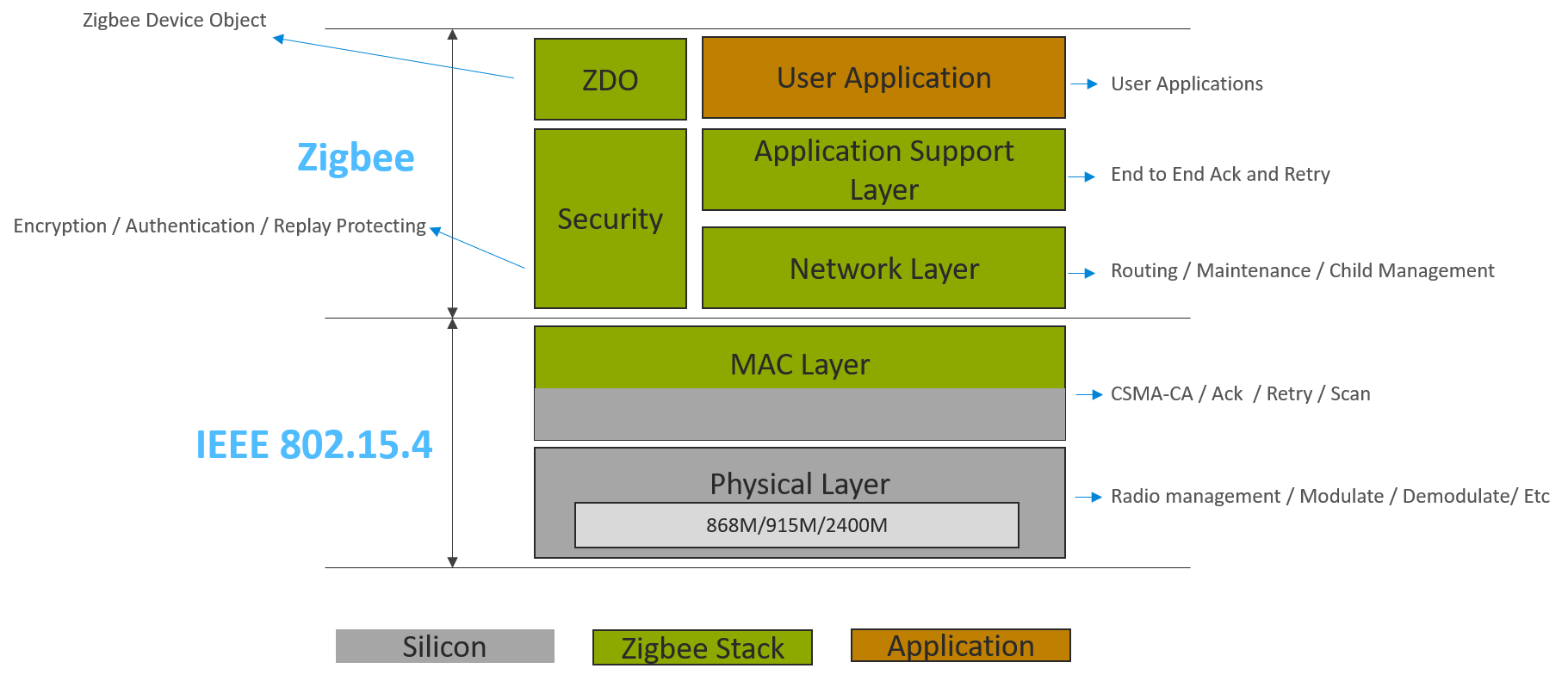

下图阐述了协议体系结构。

1. 物理层和MAC层由IEEE-802.15.4定义。物理层负责无线电管理，包括诸如调制/解调，信号强度检测等功能。MAC层负责单跳通信。
2. 网络层负责消息的发送和接收，设备维护，路由等。
3. 应用程序支持层（APS）负责端到端消息的传输。
4. 应用层留给用户设计。每个应用程序实例称为一个Endpoint。为管理功能保留了一个特殊的Endpoint，即Endpoint 0。我们也将此管理功能模型称为Zigbee设备对象（ZDO）。
5. 在APS层和网络层中，有一些安全功能可用于保护网络免遭黑客攻击。

2. 物理层

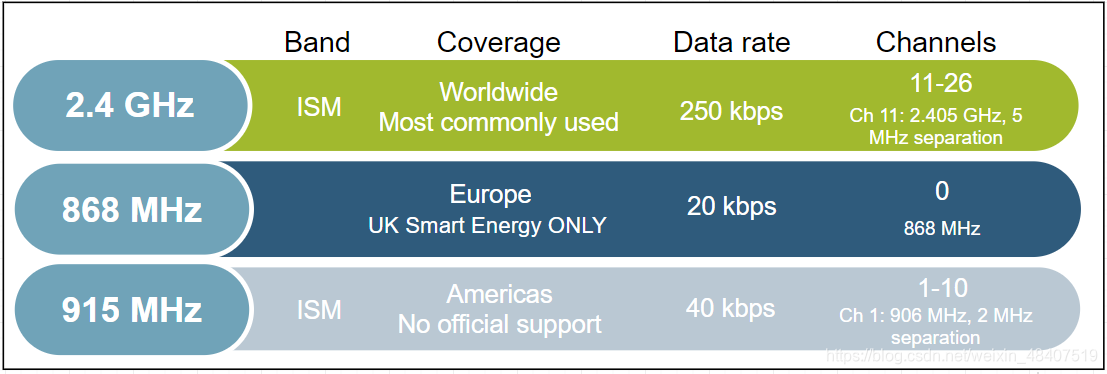

Zigbee在ISM频率上工作。通信信道定义如下：

Zigbee最常见的工作频率是2.4GHz。

2.1. 调制

物理层还处理数据原始数据的发送和接收。PHY层在868/915 MHz频带中使用二进制相移键控（BPSK），并在
