vlan实验；pvid详解；super vlan与sub vlan实验

一、vlan的作用

隔离广播域

二、vlan接口划分

	进	出
access	无tag：打上pvid的tag 有tag：只接受pvid的tag	去掉tag；转发
trunk	无tag：接收报文+pvid 有tag： ==检查allow-pass vlan== 符合：接受 不符合：丢弃	==检查allow-pass vlan== 不符合：不发 符合：检查pvid是否匹配            否：转发            是：去tag；转发
hybrid	无tag：接收报文+pvid 有tag： ==检查allow-pass vlan== 符合：接受 不符合：丢弃	==检查allow-pass vlan== 不符合：不发 符合：检查pvid是否匹配            否：转发            是：去tag；转发

trunk 与 hybrid 区别

当报文的VLAN ID是端口允许通过的VLAN ID时，发送该报文，并可以配置端口在发送该VLAN的报文时是否携带Tag

hybrid意义：

1、统一配置：代替access和trunk
2、实现二层不同vlan间互访

三、vlan 实验

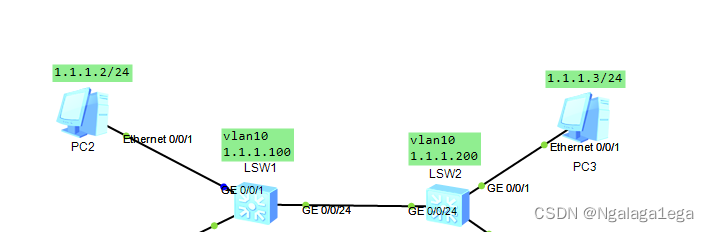

拓扑

sw1
#
vlan 10
 //  启用vlan10
#
interface Vlanif10
 ip address 1.1.1.100 255.255.255.0
//   vlanif添加地址
#
interface GigabitEthernet0/0/1
 port hybrid pvid vlan 10
 undo port hybrid vlan 1
 port hybrid untagged vlan 10
//   连接终端接口用hybrid接口，打上vlan 10的pvid标签
#
interface GigabitEthernet0/0/24
 port link-type trunk
 port trunk pvid vlan 10
 port trunk allow-pass vlan 2 to 4094
//    与交换机互联接口用trunk，放通所有vlan，pvid使用vlan10
#

sw2
#
vlan 10
 //  启用vlan10
#
interface Vlanif10
 ip address 1.1.1.200 255.255.255.0
//   vlanif添加地址
#
interface GigabitEthernet0/0/1
 port hybrid pvid vlan 10
 undo port hybrid vlan 1
 port hybrid untagged vlan 10
//   连接终端接口用hybrid接口，打上vlan 10的pvid标签
#
interface GigabitEthernet0/0/24
 port link-type trunk

 port trunk allow-pass vlan 2 to 4094
//    与交换机互联接口用trunk，放通所有vlan，pvid使用默认vlan1
#

配置完之后 在pc2上ping测试与pc3的连通性；发现不通

解释：
1、pc2发送广播包 sw1接受广播包，打上pvid并建立对应mac表象，
2、数据包被打上vlan10的标签后，在sw1中泛洪所有放通vlan10的接口；24口放通vlan10；由24口转发出去，由于24口的pvid是vlan10，数据包被去掉标签转发出去；
3、sw2的24接口接收数据包，并打上默认的pvid vlan1 在默认的vlan1内进行泛洪；发现没有端口能转发vlan1；故把该数据包丢弃

通过上述分析发现问题出现在了 SW2上；那要如何解决呢。

解决方案

1.我们首选的方法是将sw2的24口的默认pvid进行修改，修改成pvid vlan10，这样就能达到数据包进入sw2后在vlan10内的接口泛洪，就能在1口广播让pc3接收到数据包。

2.也可以将sw2的1口的pvid删除，改成默认的pvid vlan 1，这样也能达到数据包从24口接收后打上vlan1的标签，然后在vlan1接口泛洪，pc3也能接收到数据包。

两种方案只取其一；即可达到需求pc2ping通pc3

四、super vlan与sub vlan

目的：节省IP网段

实验：

sw1
#
vlan batch 10 20 100
//启用vlan
#
#
vlan 100
 aggregate-vlan
 access-vlan 10 20
// 设置vlan 100 为super-vlan vlan10 20 为 sub-vlan
#
#
interface Vlanif100
 ip address 1.1.1.100 255.255.255.0
 arp-proxy inter-sub-vlan-proxy enable
// super-vlan内添加地址；开启VLAN间的Proxy ARP功能
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 20
#

pc1能ping通pc2

原理
1、pc1发送arp-request广播包到sw1、数据包是没有标签的，进入到1口被打上pvid vlan 10 的标签；
2、arp-request向vlan10泛洪；由于vlan10 是sub-vlan聚合在了super-vlan100中；接收广播数据包的super-vlan100；
3、因为super-vlan开启了vlan间的proxy arp功能，查询路由表中是否存在target ip 路由；路由表中存在本路由并指向vlanif 100；又因为vlanif 100 配置了arp代理，就会向super-vlan对应的sub-vlan接口发送arp-request；target ip 1.1.1.2；pc2回复arp-reply。
4、sw1收到pc2回复的arp-reply；形成arp表项；sw1用自己vlanif100 的mac地址回复 arp（arp代理作用）
5、pc1收到回复的arp-reply，建立新的arp表项，将sw1vlanif100的mac地址加入的arp表中。
