1 使用范围
本标准规定了公司内部用标准铝型材及钢材加工紧固件孔、排水孔、工艺孔的规格。
本标准适用于公司内部承接国内外工程项目时孔的加工。
2 规范性引用文件
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准发布时,所示版本均为有效。所有标准均会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 5782-2016 六角头螺栓
GB/T 845-2017 十字槽盘头自攻螺钉
GB/T 846-2017 十字槽沉头自攻螺钉
GB/T 16824.1-2016 六角凸缘自攻螺钉
GB/T 818-2016 十字槽盘头螺钉
GB/T 819.1-2016 十字槽沉头螺钉 第2部分:4.8级
GB/T 819.2-2016 十字槽沉头螺钉 第2部分:8.8级、不锈钢及有色金属螺钉
GB/T 12618.1-2006 开口型平圆头抽芯铆钉10、11级
GB/T 196-2003 普通螺纹基本尺寸
GB 5277-85 紧固件螺栓和螺钉通孔
GB 152.1-1988 紧固件铆钉用通孔
GB 152.2-2014 紧固件沉头用沉孔
3标准紧固件孔
3.1 螺栓孔
3.1.1六角头螺栓孔的参考图见图1,其规格可按表1取值。
图1六角头螺栓孔示意图 |
表1六角头螺栓孔
螺栓规格 | 铝材过孔直径(mm) | 钢材过孔直径(mm) | 工艺孔直径(mm) |
M4 | 4.5 | 5 | 16 |
M5 | 5.5 | 6 | 16 |
M6 | 6.5 | 7 | 18 |
M8 | 8.5 | 9 | 22 |
M10 | 10.5 | 11 | 28 |
M12 | 13 | 13 | 32 |
M16 | 18 | 18 | 38 |
3.2 自攻螺钉孔
3.2.1 自攻螺钉的底孔与所攻入型材的厚度有关。攻入型材的厚度越大,底孔越大。
3.2.2 沉头自攻螺钉的沉头深度应小于等于沉头所在型材部位的厚度,如图3 所示k≤d。
3.2.3 自攻螺钉孔的参考图见图2、图3 和图4,其规格可按表2、表3 和表4 取值。表内数据适用于铝材。
图2 盘头自攻螺钉孔示意图
表2盘头自攻螺钉孔推荐尺寸 | |||||
螺钉规格 | 铝材厚度 | 底孔 | 过孔直径 | 工艺孔直径 | 备注 |
ST3.5 | <1.5 | 2.6 | 4 | 10 |
|
1.5~3.5 | 2.8 | ||||
>3.5 | 3.0 | ||||
ST4.2 | <1.5 | 3.3 | 4.5 | 10 |
|
1.5~4.5 | 3.5 | ||||
>4.5 | 3.7 | ||||
ST4.8 | <1.5 | 3.7 | 5.5(开启扇框开孔5.0) | 10 | |
1.5~5.5 | 4.0 | ||||
>5.5 | 4.3 | ||||
ST5.5 | <1.5 | 4.5 | 6 | 16 | |
1.5~6.5 | 4.8 | ||||
>6.5 | 5.0 | ||||
ST6.3 | <1.5 | 5.2 | 7 | 16 | |
1.5~7.5 | 5.5 | ||||
>7.5 | 5.7 |

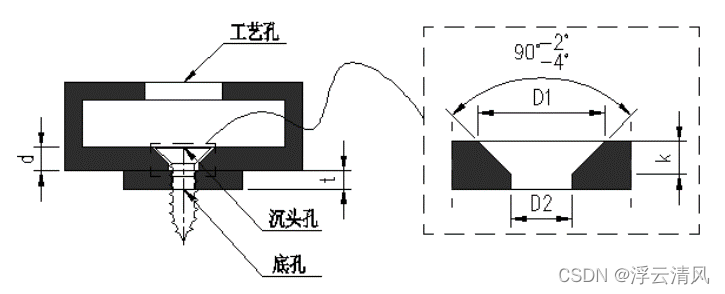

图3 沉头自攻螺钉孔示意图
表3 沉头自攻螺钉孔 | ||||||
螺钉规格 | 铝材厚度 | 底孔 | D1 | D2 | 工艺孔直径 | 沉头深度K |
ST3.5 | <1.5 | 2.6 | 8.2 | 3.7 | 10 | 2.4 |
1.5~3.5 | 2.8 | |||||
>3.5 | 3 | |||||
ST4.2 | <1.5 | 3.3 | 9.4 | 4.5 | 10 | 2.6 |
1.5~4.5 | 3.5 | |||||
>4.5 | 3.7 | |||||
ST4.8 | <1.5 | 3.7 | 10.4 | 5.1 | 10 | 2.8 |
1.5~5.5 | 4 | |||||
>5.5 | 4.3 | |||||
ST5.5 | <1.5 | 4.5 | 11.5 | 5.8 | 16 | 3 |
1.5~6.5 | 4.8 | |||||
>6.5 | 5 | |||||
ST6.3 | <1.5 | 5.2 | 12.6 | 6.7 | 16 | 3.2 |
1.5~7.5 | 5.5 | |||||
>7.5 | 5.7 |

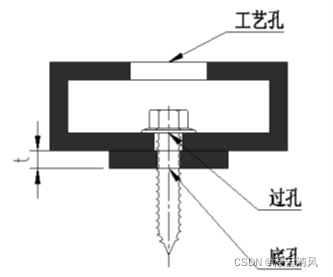

图4 六角凸缘自攻螺钉孔示意图
表4六角凸缘自钻自攻螺钉孔推荐尺寸 | |||||
螺钉规格 | 铝材厚度 | 底孔 | 过孔直径 | 工艺孔直径 | 备注 |
ST3.5 | <1.5 | 2.6 | 4 | 16 |
|
1.5~3.5 | 2.8 | ||||
>3.5 | 3 | ||||
ST4.2 | <1.5 | 3.3 | 5 | 16 |
|
1.5~4.5 | 3.5 | ||||
>4.5 | 3.7 | ||||
ST4.8 | <1.5 | 3.7 | 5.5 | 16 | |
1.5~5.5 | 4 | ||||
>5.5 | 4.3 | ||||
ST5.5 | <1.5 | 4.5 | 6 | 16 | |
1.5~6.5 | 4.8 | ||||
>6.5 | 5 | ||||
ST6.3 | <1.5 | 5.2 | 7 | 20 | |
1.5~7.5 | 5.5 | ||||
>7.5 | 5.7 |
3.3 螺纹孔

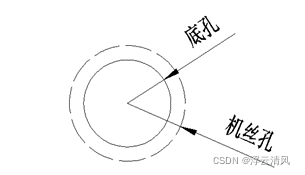

3.3.1 普通粗牙螺纹孔参考图见图5,其规格可按表5 取值。表内数据适用于钢材和铝材。
图5 普通粗牙螺纹孔示意图
表5 普通粗牙螺纹孔 | ||
螺栓规格 | 铝材底孔直径(mm) | 钢材底孔直径(mm) |
M4 | 3.3 | 3.4 |
M5 | 4.2 | 4.3 |
M6 | 5 | 5.1 |
M8 | 6.7 | 6.8 |
M10 | 8.5 | 8.7 |
M12 | 10.2 | 10.4 |

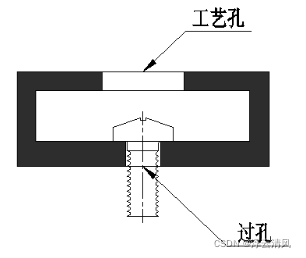

3.3.2 盘头机制螺钉的相关工艺孔参考图见图6;其规格可按表6 取值。
图6 盘头机制螺钉孔示意图
表6 盘头机制螺钉孔 | |||
螺栓规格 | 铝材过孔直径(mm) | 钢材过孔直径(mm) | 工艺孔直径(mm) |
M4 | 4.5 | 5 | 16 |
M5 | 5.5 | 6 | 16 |
M6 | 6.5 | 7 | 18 |
M8 | - | - | 22 |
M10 | - | - | 28 |
M12 | - | - | 32 |
M16 | - | - | 38 |

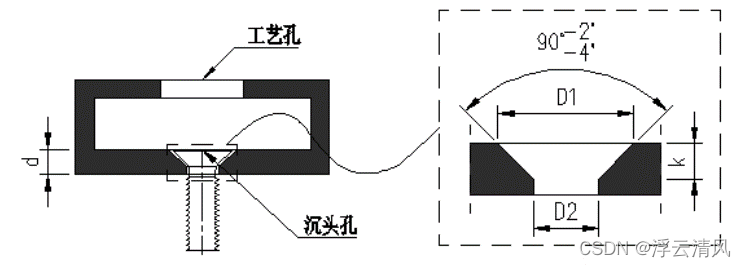

3.3.3 沉头机制螺钉的沉头深度应小于沉头所在型材部位的厚度,如图7 所示k≤d。
3.3.4 沉头机制螺钉的相关工艺孔参考图见图7;其规格可按表7 取值。表内数据适用于铝材。
图7 沉头机制螺钉孔示意图
表7 沉头机制螺钉孔 | ||||
螺栓规格 | 沉头直径 | 工艺孔直径(mm) | 沉头深度k (mm) | |
D1 | D2 | |||
M4 | 9.6 | 4.5 | 10 | 2.7 |
M5 | 10.6 | 5.5 | 16 | 2.7 |
M6 | 12.8 | 6.5 | 16 | 3.3 |
M8 | 17.5 | 8.5 | 20 | 4.7 |

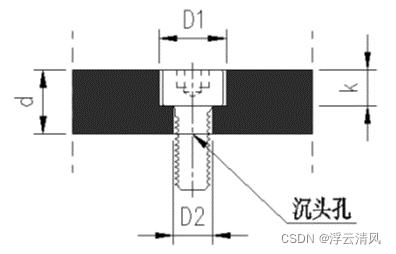

3.3.5 内六角圆柱头机制螺钉的沉头深度应小于型材壁厚,如图8 所示k<d。型材壁厚减去沉头深度所剩厚度(d-k)的强度应满足结构计算的要求。
3.3.6 内六角圆柱头机制螺钉沉头孔的参考图见图8;其规格可按表8 取值。表内数据适用于铝材。
图8 内六角圆柱头机制螺钉沉头孔示意图
表8 内六角圆柱头机制螺钉沉头孔 | |||
螺栓规格 | 沉头直径 | 沉头深度k (mm) | |
D1 | D2 | ||
M5 | 10 | 5.5 | 5.7 |
M6 | 11 | 6.5 | 6.8 |
M8 | 15 | 8.5 | 9 |
M10 | 18 | 10.5 | 11 |

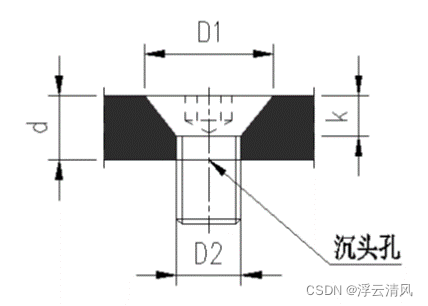

3.3.7 内六角沉头机制螺钉的沉头深度应小于型材壁厚,如图9 所示k<d。
3.3.8 内六角沉头机制螺钉沉头孔的参考图见图9;其规格可按表9 取值。表内数据适用于铝材。
图9 内六角沉头机制螺钉沉头孔示意图
表9 内六角沉头机制螺钉沉头孔 | |||
螺栓规格 | 沉头孔直径(mm) | 沉头深度k (mm) | |
D1 | D2 | ||
M8 | 18.4 | 8.5 | 5 |
M10 | 22.8 | 10.5 | 6.2 |
M12 | 27.4 | 13 | 7.5 |
3.4 铆钉孔

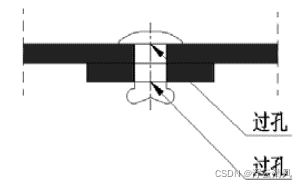

3.4.1 铆钉孔的参考图见图10;其规格可按表10 取值。表内数据适用于铝材。
图10 铆钉孔示意图
表10抽芯铝铆钉孔 | |||||
序号 | 名称 | 规格 | 过孔要求 | 备注 | 下单余量 |
1 | 开口型扁圆头抽芯铝铆钉 | φ4x10(12) | φ4.1~4.2 | 长度可L-3.5~5.5或查五金手册 | 3% |
2 | 开口型扁圆头抽芯铝铆钉 | φ5x10(12) | φ5.1~5.2 | L-4~6或查五金手册 | 3% |
3 | 开口型扁圆头抽芯铝铆钉 | φ6x10(12) | φ6.1~6.2 | L-5~8或查五金手册 | 3% |
3.5 腰孔

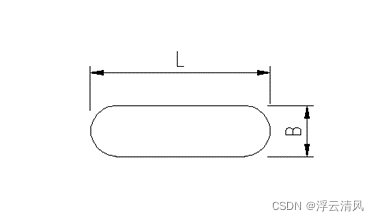

3.5.1 腰孔主要用于调节,参考图见图11,其大小按表11 取值。

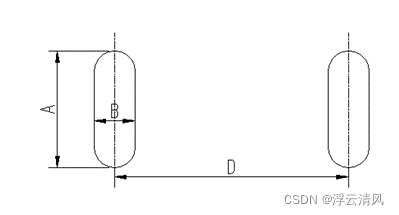

图11腰孔示意图(左图为单腰孔,右图为双腰孔)
表11方大机械厂常用冲模 | ||
单腰孔尺寸(宽X长BXL) | 7X20、7X30、7X50、8X20、9X20、10X40、12X30、12X56、14X30、14X45、14X56、15X90、18X56、18X80、18X105 | |
双腰孔尺寸(宽X长BXL) | 2-7X20(间距40) | 一般用于石材的挂件等位置 |
4 标准排水孔
4.1 玻璃幕墙排水孔
4.1.1 玻璃幕墙排水孔可选用腰孔7X30或圆孔φ10,应根据工程实际情况选取,适用于钢材和铝材。

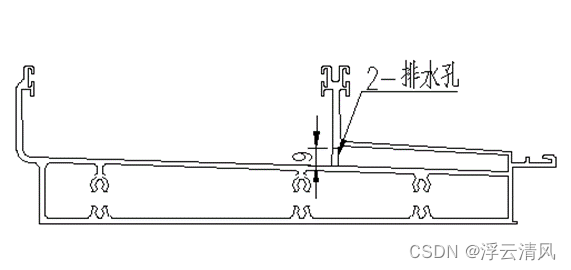

4.1.2 单元幕墙上横梁排水孔可选用腰孔9X50,一般设置两个,距两端200,按工程需要进行设置。
图12单元幕墙上横梁排水孔示意图
