零基础新手Cadence使用详细教程

---

前言

软件版本：Cadence514；
创作背景：BISTU集成电路版图设计、集成电路设计及应用、集成电路EDA课程使用；
创作目的：个人记录，备忘；
作者：YeCC ；
联系方式：yecc09@outlook.com

---

一、软件安装教程

自行安装，或联系作者

二、使用步骤

2.1 工程创建（原理图）

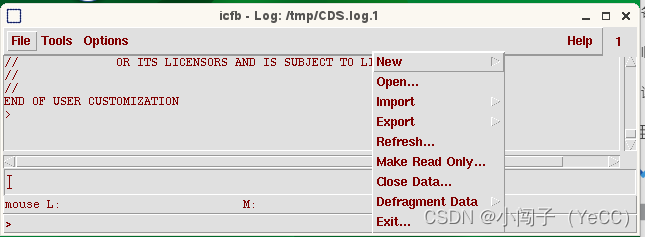

1. 右键打开命令窗口 open terminal，输入icfb &（视虚拟机系统设置不同而不同）打开软件；

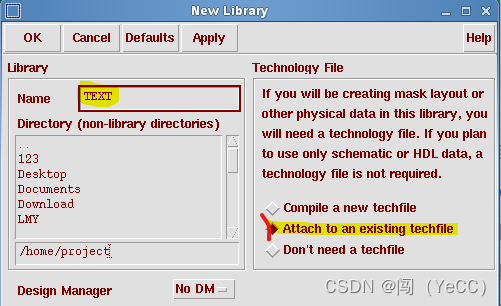

2. 点击new新建一个library，命名并选择 Attach to exising techfile；

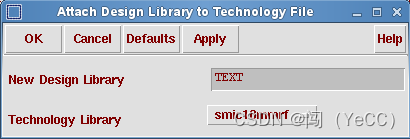

3. 点击OK后在Technology library中选择 smic18mmrf（台积电180mm工艺包）后点击ok即创建完成；

4. 工程文件建完后再创建cellview来画原理图：file-new-cellview。比如我们创建一个反相器，并命名为Not，命名完之后选择schematic（原理图）点击ok完成创建；


2.2 画原理图

画原理图习惯上①先放置所有需要的器件②放置所需的端口③连线④修改各器件参数；此处以画非门为例

1. 根据电路图设计非门电路图。参考链接
   https://blog.csdn.net/engineer0/article/details/121576411

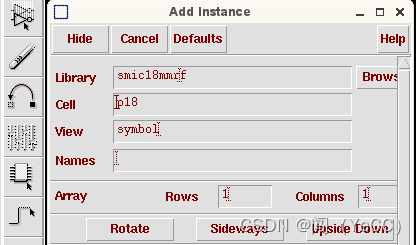

2. 点击左侧的instance进行添加器件，选择smic18mmrf库（标准180mm工艺库），选择P18（即P型MOS管）。再添加N18（即N型MOS管），参数可以不用动

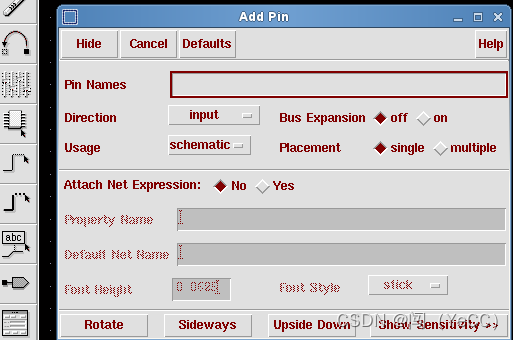

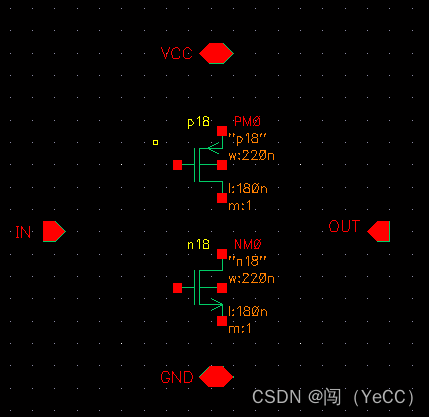

3. 单击左侧Pin添加端口器件，并命名，注意输入IN的Direction选择input，输出OUT的Direction选择output，电源VCC与地GND的Direction选择inputoutput；

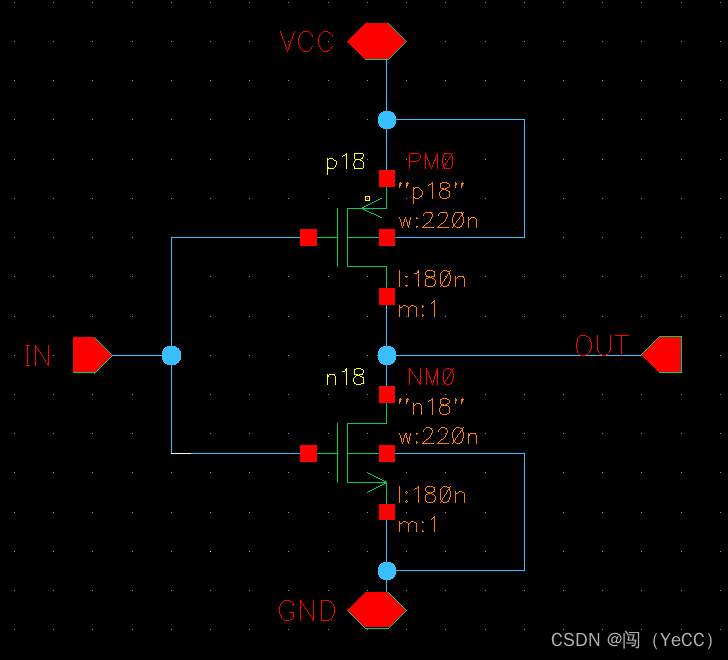

4. 选择左侧wire（narrow）进行连线，连线完成后点击check and save。

5. 至此完成了反向器的原理图绘制

2.3 生成symbol

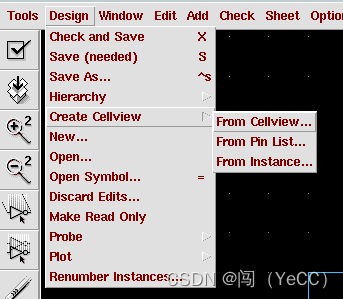

1. 完成电路连接后可将器件进行封装形成symbol，方便后续使用时调用。Design-create cellview-from cellview

2. 直接点击OK即可生成symbol

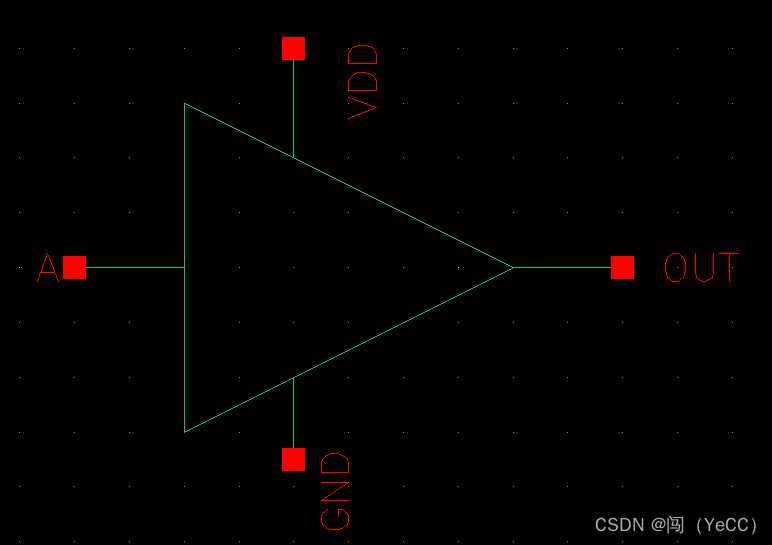

3. 为方便阅读，可修改其形状，我们常见的非门为三角形（最好加上标签文字，这里由于时间匆忙忘加了）

4. 至此symbol生成完成

2.4 搭建测试电路

1. 我们可以新建一个Not_test工程进行验证刚才画的原理图是否正确

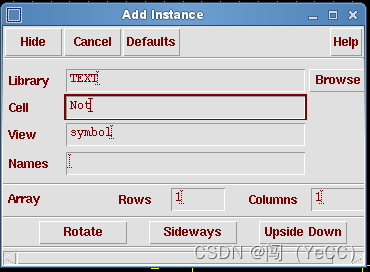

2. 放置器件时可直接选择我们上一步生成的not的symbol（在自己创建的library里）

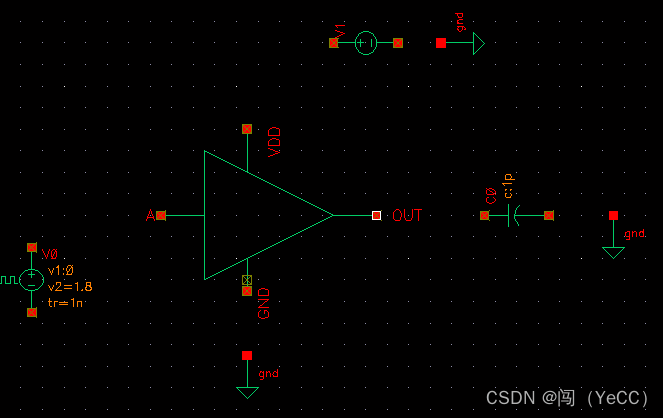

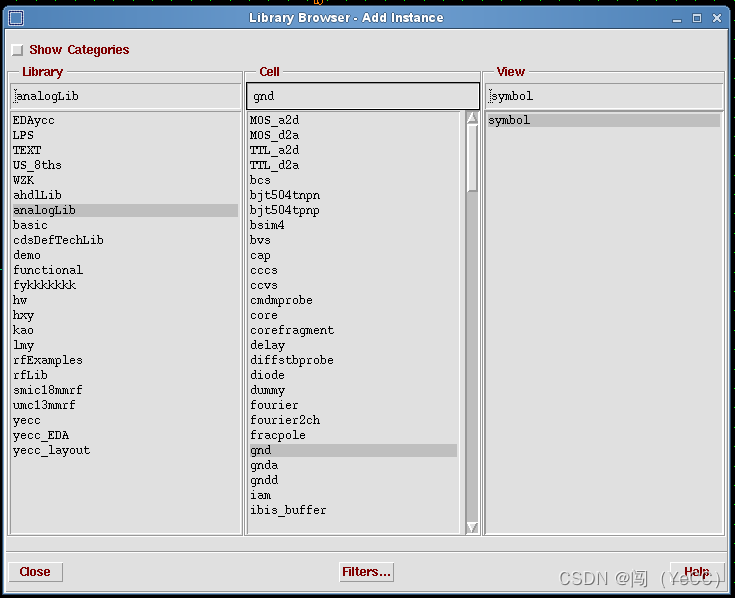

3. 然后在analoglib库（理想器件库）选择直流电源（vdc）、地（gnd）、输入方波（vpulse）、电容（cap）进行放置



4. 参数设置：

   • 电容的作用是输出更稳定所以参数不用动；

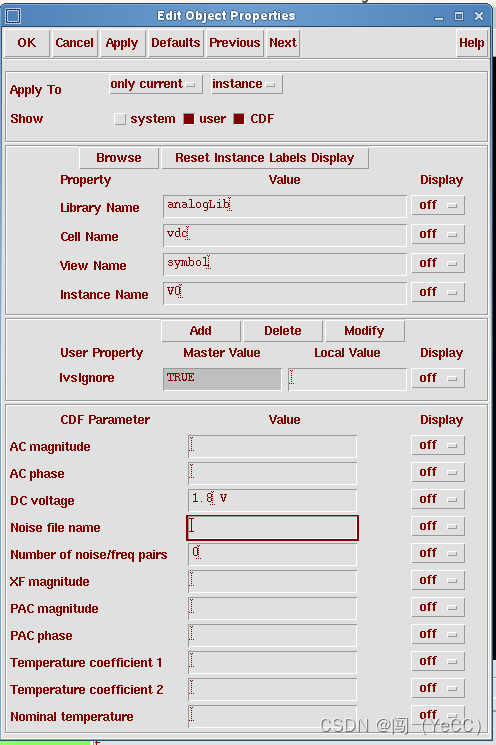

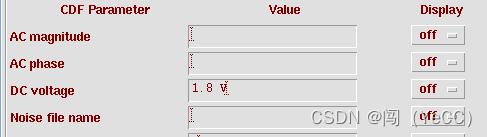

   • vdc电源参数设置方法是点击器件按Q，进入设置界面将直流电源设为1.8V（习惯性设置1.8V），其它参数不用管

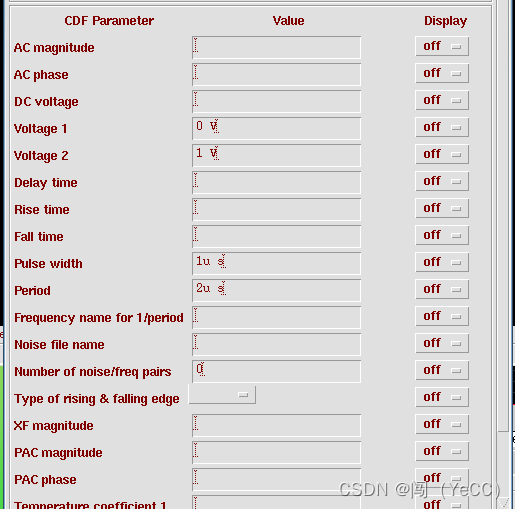

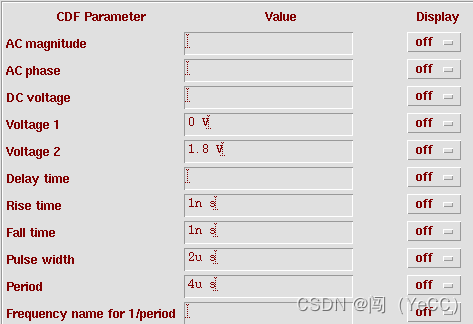

   • 输入信号方波，点击器件按Q进入，Voltage1Voltage1表示方波最大值与最小值，risetime和falltime表示方波由0-1.8需要的时间，一般很小。pulse width表示高电平时间，period表示周期。


5. 接线完成后check and save，至此完成测试电路的搭建

补充说明1

常用信号源

• vdc：一般用作直流电流源


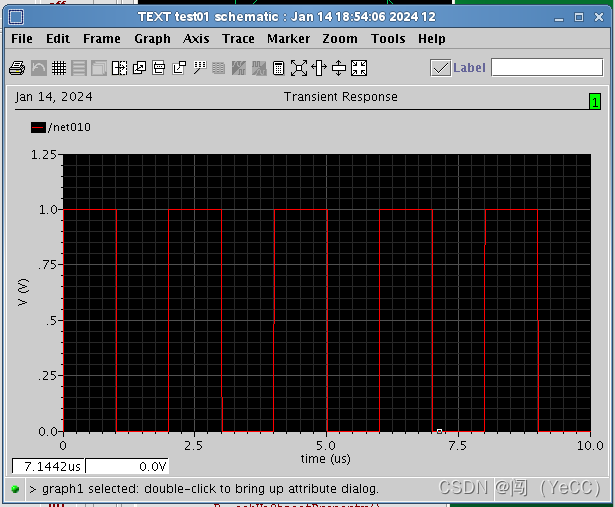

• vpulse：脉冲信号源，可实现方波，矩形波，三角波等

参数	含义
Voltage1	起始电压
Voltage2	脉冲电压
delay time	延时
Rise time	上升时间（从V1到V2的时间），一般默认为0
Fall time	下降时间(V2到V1的时间），一般默认为0
Pulse width	脉冲宽度（脉冲为V2的时长）
period	周期

• vsin：
