常见芯片的封装以及优缺点

芯片封装是集成电路与外部电路连接的物理接口，不同的封装形式适用于不同的应用场景。以下是常见芯片封装及其优缺点分析：

---

1. DIP（Dual In-line Package）

• 特点：

  • 双列直插式封装，引脚从封装两侧引出。

  • 引脚间距通常为2.54mm（0.1英寸）。

• 优点：

  • 结构简单，易于手工焊接和更换。

  • 成本低，适合小批量生产。

• 缺点：

  • 体积较大，不适合高密度PCB设计。

  • 引脚数量有限（通常为8-40引脚）。

• 应用场景：

  • 早期的集成电路、教育实验、原型设计。

---

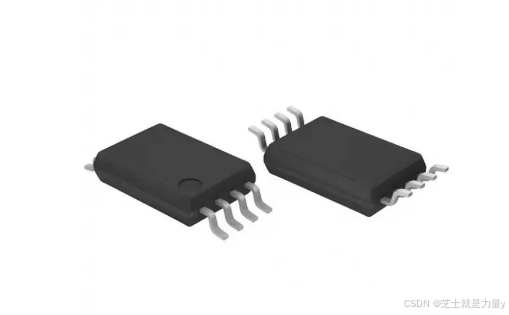

2. SOP/SOIC（Small Outline Package）

• 特点：

  • 小型化封装，引脚从封装两侧引出。

  • 引脚间距通常为1.27mm。

• 优点：

  • 体积较小，适合空间有限的应用。

  • 成本较低，易于自动化焊接。

• 缺点：

  • 引脚数量有限（通常为8-48引脚）。

  • 散热性能一般。

• 应用场景：

  • 中小规模集成电路，如逻辑芯片、模拟器件。

---

3. SSOP（Shrink Small Outline Package）
