keil5[使用虚拟端口进行软件仿真串口调试]与[使用开发板串口调试]

前言：

做串口调试试验，写下此文章。

介绍两种方式，一种软件仿真，一种硬件。

1.虚拟端口进行软件仿真串口调试：

• 无需硬件(开发板)

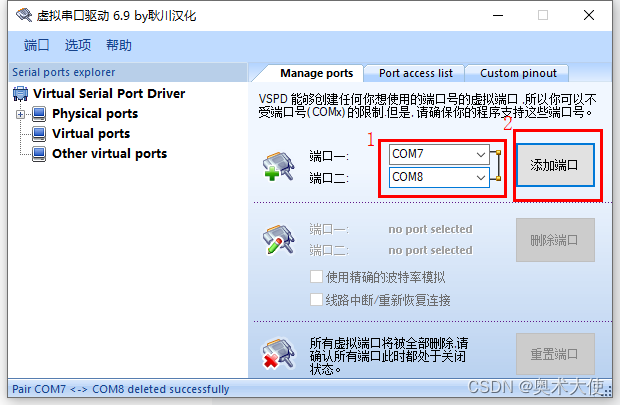

• 需要虚拟串口驱动（一个软件），链接在文末。

• 需要串口调试工具（一个软件），链接在文末。

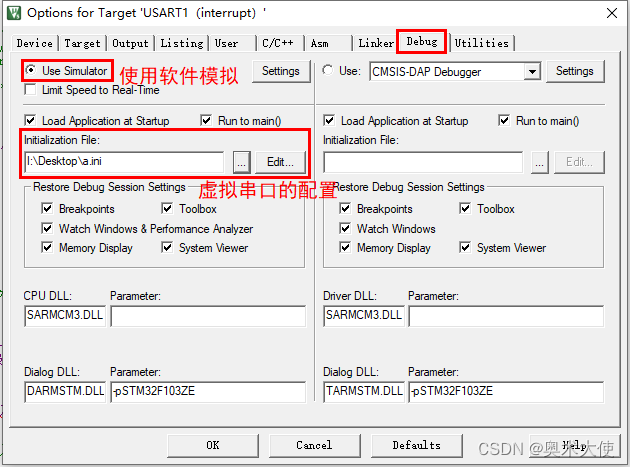

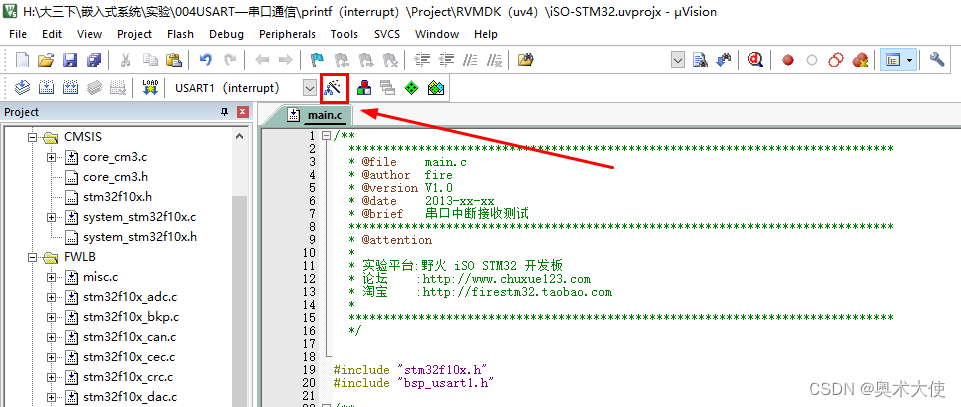

keil如图配置

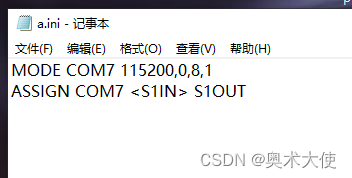

a.ini文件的内容，

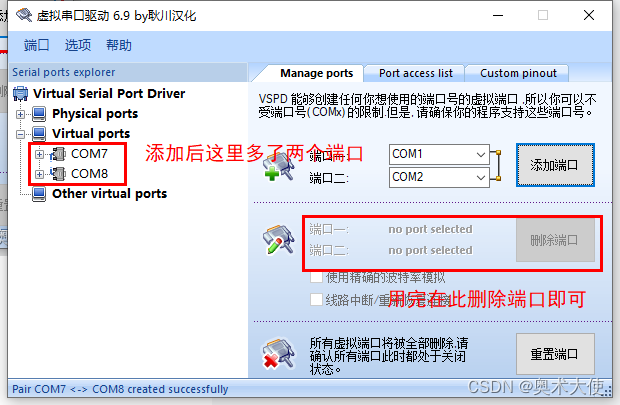

我打开了COM7和COM8，因此这里配置COM7的，在串口调试助手就要打开COM8，因为它们是成对的。

MODE COM7 115200,0,8,1
ASSIGN COM7 <S1IN> S1OUT

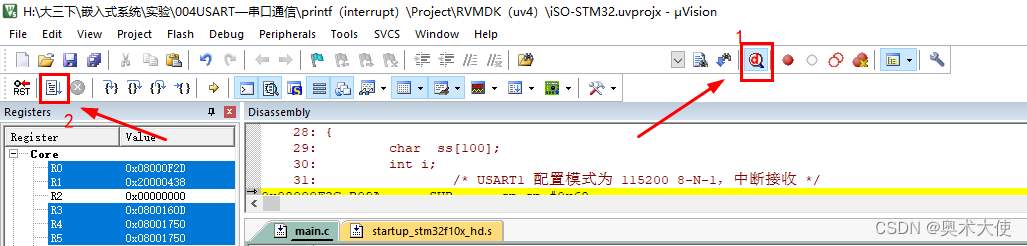

启动debug模式并运行到底

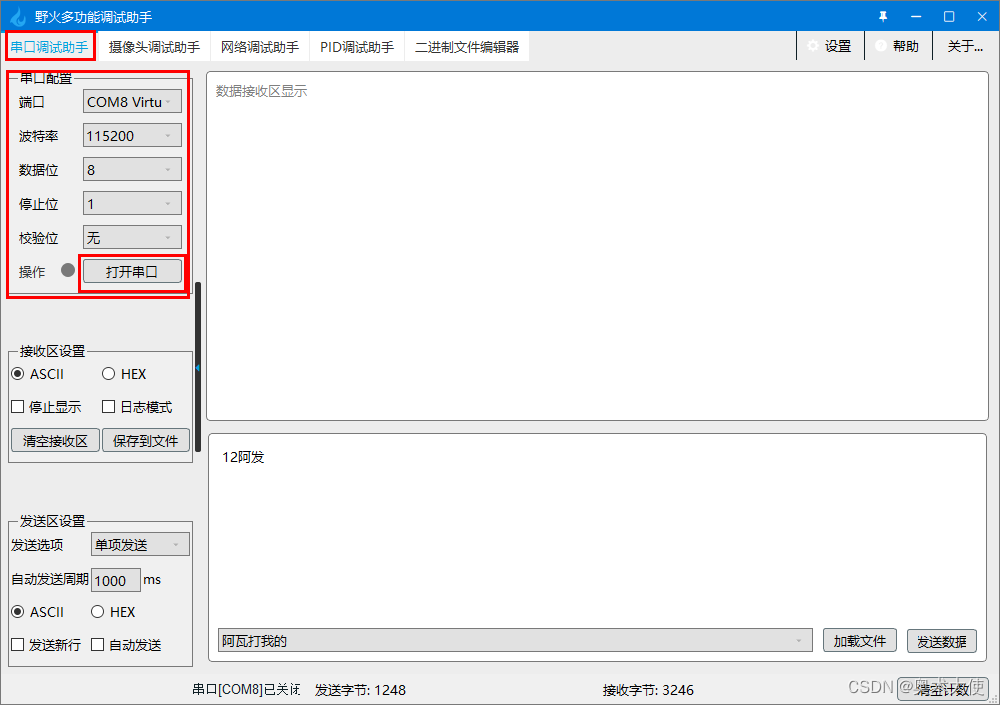

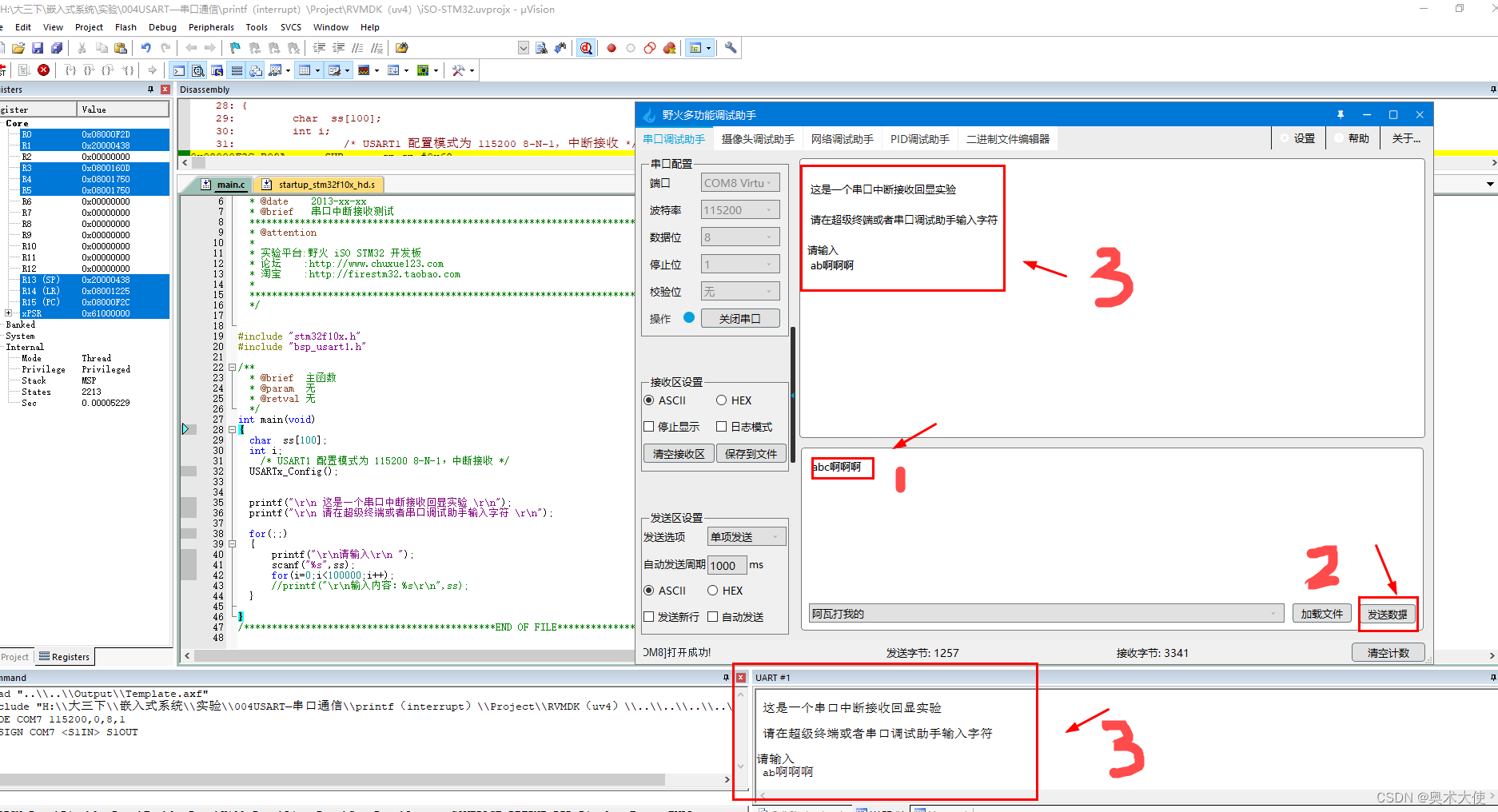

 输入内容，发送到虚拟开发版，计算机能接受到内容



2.使用开发板串口调试

• 需要硬件(开发板)
• 需要串口调试工具（一个软件），链接在文末。

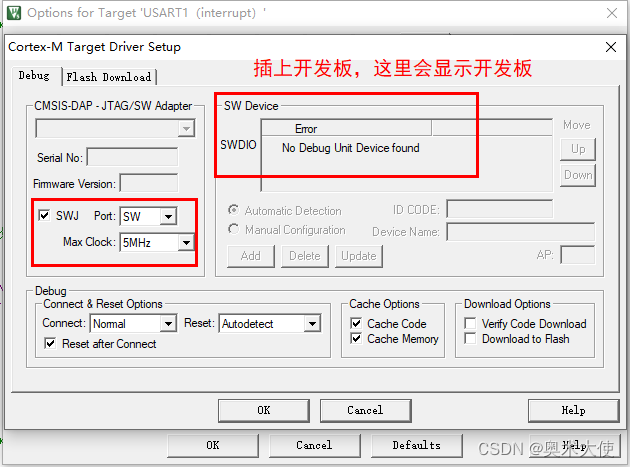

• keil如图配置





虚拟串口驱动，串口调试助手下载链接

链接：https://pan.baidu.com/s/1FrC2gcfNia11KpbM_nsLzQ
提取码：xx5e
