Labview读写Excel报表

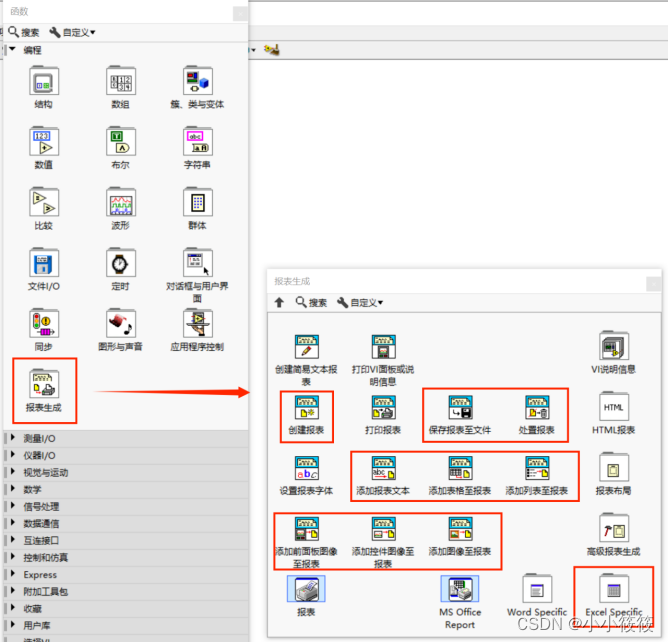

开发测试程序时，经常会用到生成报告（将数据写入Excel报表）和数据统计（读Excle报表获取数据）。运用Labview的“报表生成”工具可以快速实现读写Excel功能，操作简单方便。

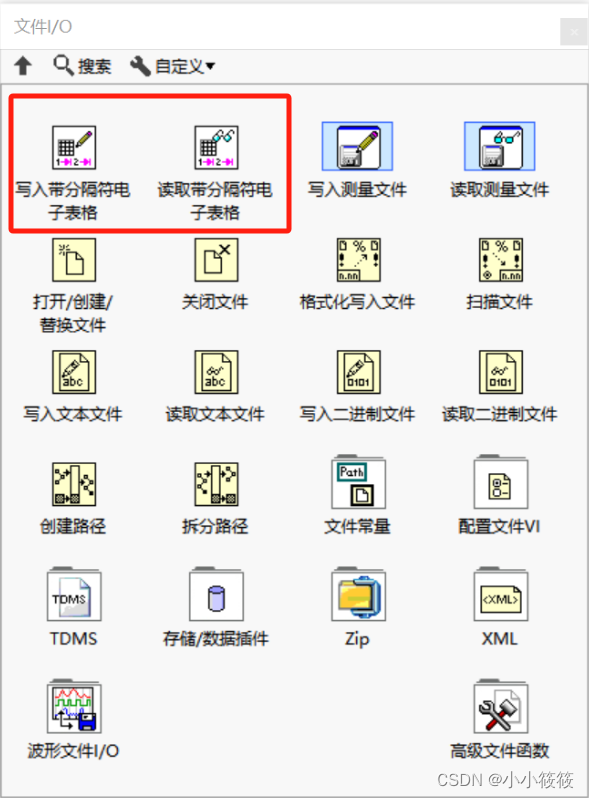

这里说的读写Excel报表跟读取/写入带分隔符电子表格不一样。

一．写入Excel报表

简单模式：

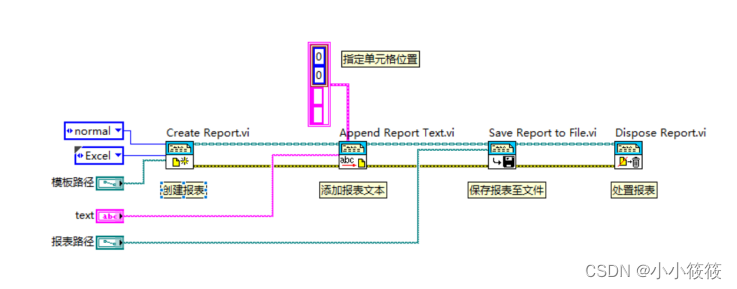

创建报表→添加报表文本→保存报表至文件→处置报表

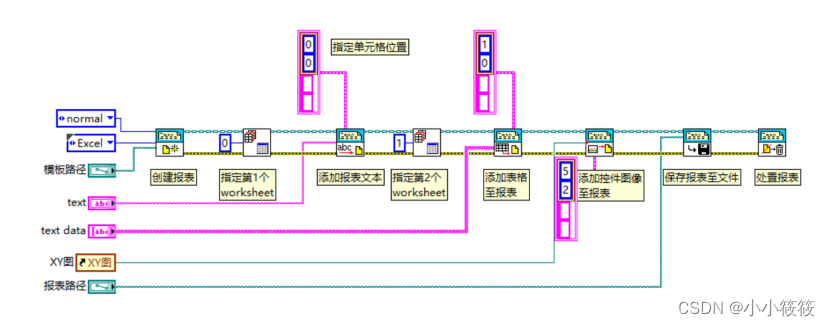

我习惯先设置好Excel报表的模板，再往指定的单元格中添加文本或者图像。以上程序可以根据需要，使用多个“添加报表文本”，“添加表格至报表”，“添加控件图像至报表”。

如果Excel报表中有多个工作表，还需要用到“Excel Get worksheet.vi”，先指定工作表，再添加内容。

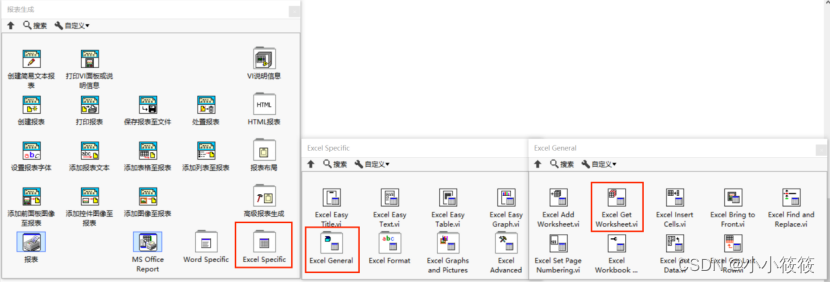

“Excel Get worksheet.vi”的位置在编程→报表生成→Excel Specific→Excel General→Excel Get worksheet.vi

二．读取Excel报表

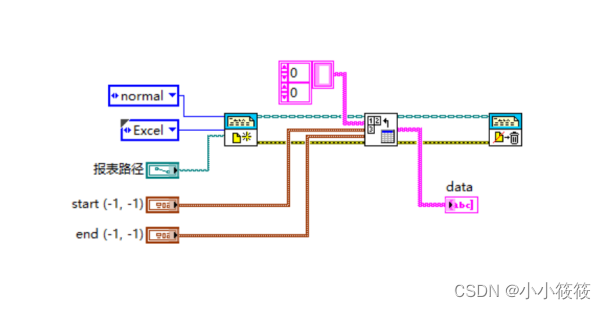

模式：创建报表→获取数据→处置报表

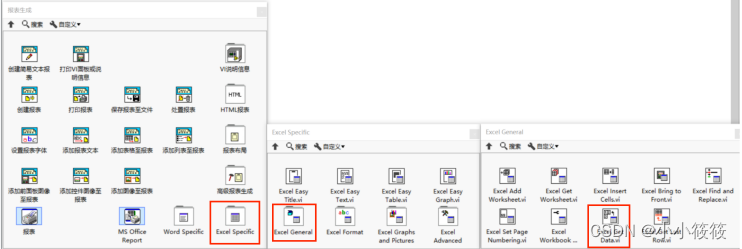

Excel Get Data.vi的位置在编程→报表生成→Excel Specific→Excel General→Excel Get Data.vi

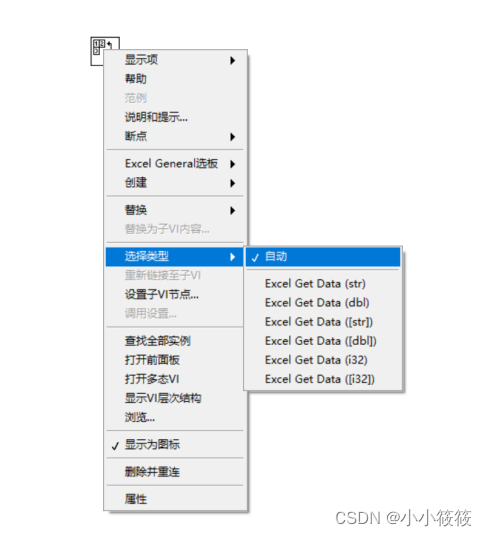

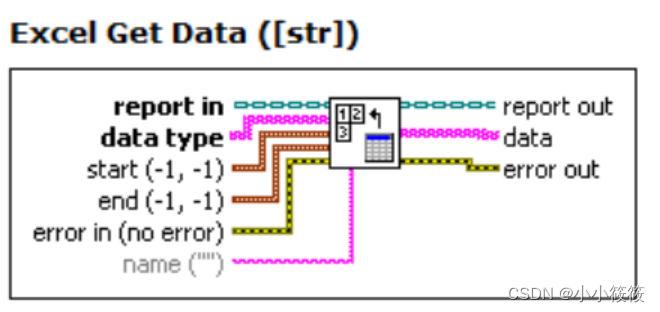

Excel Get Data.vi：从当前工作表中检索数据。连接到数据类型输入的数据类型决定了要使用的多态实例。可以通过右键“选择类型”进行选择。因为Excel报表中既有文本又有数值，我一般选择Excel Get Data[str]类型，以字符串数组的形式读取。



Data type设置VI返回的数据类型，这里连接字符串数组。

Start（-1，-1）定义返回单元格区域的开始。

End（-1，-1） 定义返回单元格范围的结束。

如果开始和结束都没有连接，VI将返回工作表中使用过的部分。如果start已连接，但end未连接，则VI返回由start指定的唯一单元格。如果开始和结束都连接，VI返回开始和结束之间的单元格范围。Rows指定行索引。Columns指定列索引。

同理，如果Excel报表中有多个工作表，需要在Excel Get Data前面连接Excel Get worksheet指定工作表。

附上述2个示例程序
