PNG是20世纪90年代中期开始开发的图像文件存储格式，又叫流式网络图形格式是一种位图文件（bitmap file）存储格式。

文件结构

PNG图像格式文件由一个8字节的PNG文件署名域和按照特定结构组织的3个以上的数据块（chunk）组成。

其中PNG定义了两种类型的数据块，一种是关键数据块，其中定义了4个标准数据块，另一种是辅助数据块（可选）。

PNG文件署名域

8字节的PNG文件署名域用来识别该文件是不是PNG文件。该域的值是：

十进制数：137 80 78 71 13 10 26 10

十六进制数：89 50 4e 47 0d 0a 1a 0a

其中第一个字节0x89超出了ASCII字符的范围，这是为了避免某些软件将PNG文件当做文本文件来处理

PNG文件署名域	PNG数据块	。。。	PNG数据块

数据块的结构

名称	字节数	说明
Length(长度)	4	指定数据块中数据域的长度，其长度不超过(2^31－1)字节
Chunk Type Code(数据块类型码)	4	由ASCII字母组成
Chunk Data(数据块数据)	可变长度	存储按照Chunk Type Code 指定的数据
CRC（循环冗余检测）	4	存储用来检测是否有错误的循环冗余码

关键的数据块

(1) 文件头数据块IHDR(header chunk)：它包含有PNG文件中存储的图像数据的基本信息，并要作为第一个数据块出现在PNG数据流中，而且一个PNG数据流中只能有一个文件头数据块。

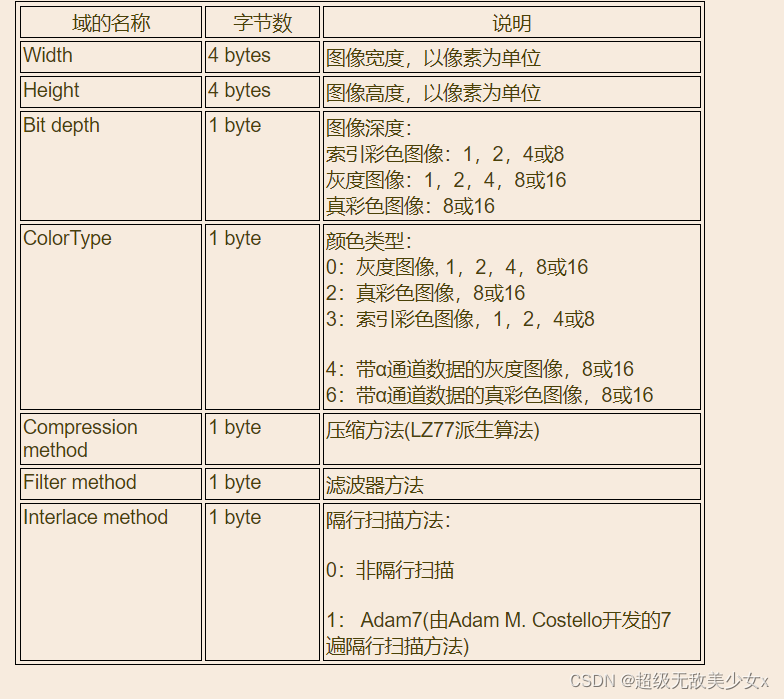

文件头数据块由13字节组成，它的格式如表6-08所示。

（2）调色板数据块(PLTE)

调色板数据块PLTE(palette chunk)包含有与索引彩色图像(indexed-color image)相关的彩色变换数据，它仅与索引彩色图像有关，而且要放在图像数据块(image data chunk)之前。
PLTE数据块是定义图像的调色板信息，PLTE可以包含1~256个调色板信息，每一个调色板信息由3个字节组成：

颜色	字节	意义
Red	1 byte	0 = 黑色, 255 = 红
Green	1 byte	0 = 黑色, 255 = 绿色
Blue	1 byte	0 = 黑色, 255 = 蓝色

因此，调色板的长度应该是3的倍数，否则，这将是一个非法的调色板。
对于索引图像，调色板信息是必须的，调色板的颜色索引从0开始编号，然后是1、2……，调色板的颜色数不能超过色深中规定的颜色数（如图像色深为4的时候，调色板中的颜色数不可以超过2^4=16），否则，这将导致PNG图像不合法。
真彩色图像和带α通道数据的真彩色图像也可以有调色板数据块，目的是便于非真彩色显示程序用它来量化图像数据，从而显示该图像。

(3) 图像数据块IDAT(image data chunk)：它存储实际的数据，在数据流中可包含多个连续顺序的图像数据块。

(4) 图像结束数据IEND(image trailer chunk)：它用来标记PNG文件或者数据流已经结束，并且必须要放在文件的尾部。

除了表示数据块开始的IHDR必须放在最前面， 表示PNG文件结束的IEND数据块放在最后面之外，其他数据块的存放顺序没有限制。

辅助数据块

PNG文件格式规范制定的10个辅助数据块是：

(1) 背景颜色数据块bKGD(background color)

(2) 基色和白色度数据块cHRM(primary chromaticities and white point)。所谓白色度是指当R＝G＝B＝最大值时在显示器上产生的白色度。

(3) 图像γ数据块gAMA(image gamma)。

(4) 图像直方图数据块hIST(image histogram)。

(5) 物理像素尺寸数据块pHYs(physical pixel dimensions)。

(6) 样本有效位数据块sBIT(significant bits)。

(7) 文本信息数据块tEXt(textual data)。

(8) 图像最后修改时间数据块tIME (image last-modification time)。

(9) 图像透明数据块tRNS (transparency)。

(10) 压缩文本数据块zTXt (compressed textual data)。

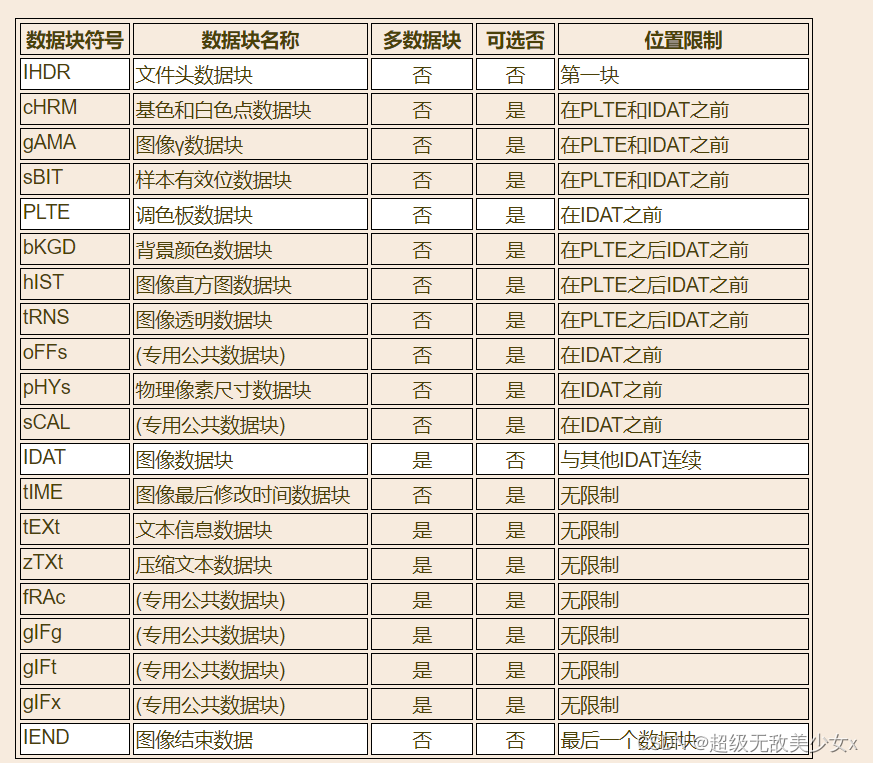

数据块摘要

tEXt和zTXt数据块中的标准关键字：

Title	图像名称或者标题
Author	图像作者名
Description	图像说明
Copyright	版权声明
CreationTime	原图创作时间
Software	创作图像使用的软件
Disclaimer	弃权
Warning	图像内容警告
Source	创作图像使用的设备
Comment	各种注释

示例分析

根据PNG文件的定义，从文件头开始前8字节数据是PNG文件的标志，接下来按照前面对PNG文件结构的分析，第一个数据块应该是文件头数据块（IHDR）数据块，文件头数据块（IHDR）定义了PNG文件的宽高、色深、压缩方法等参数。

由于PNG文件使用Big-Endian顺序存储数据，所以不需要反转字节数据理解。

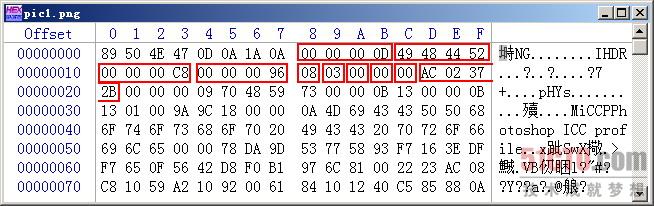

十六进制值	描 述
00 00 00 0D	文件头的数据长度，00 00 00 0D =13
49 48 44 52	数据块类型标志，49 48 44 52的ASCII值等于IHDR
00 00 00 C8	图像的宽度，00 00 00 C8 = 200
00 00 00 96	图像的高度，00 00 00 96 = 150
08	色深，表示2的8次幂等于256色
03	03表示索引图像
00	00表示使用Deflate压缩编码压缩图像数据
00	00表示为将来使用更好的压缩方法预留
00	00表示非隔行扫描
AC 02 37 2B	AC 02 37 2B表示CRC
