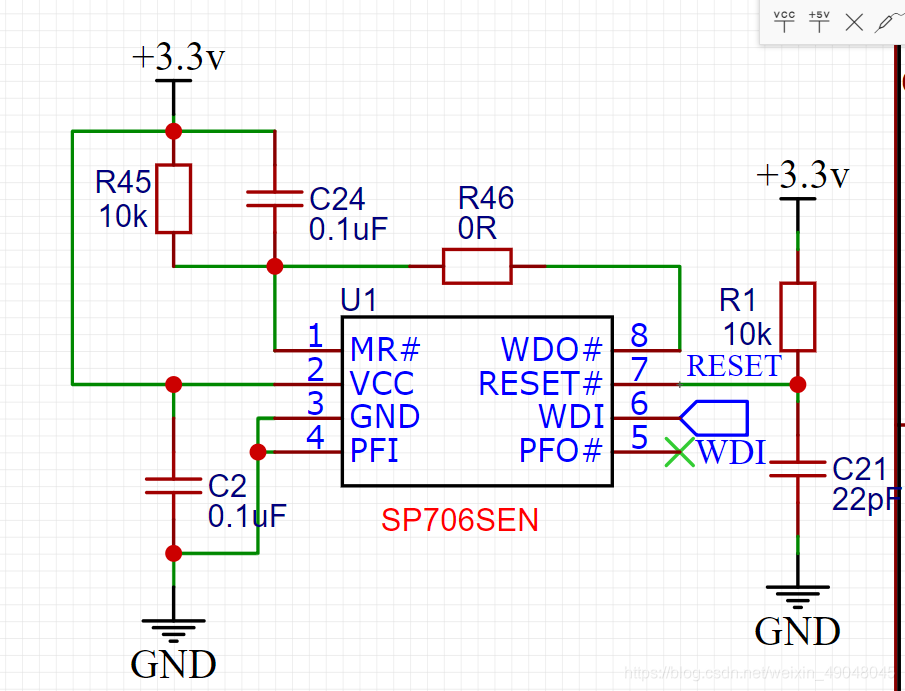

1.硬件电路图
2.引脚解析
1脚MR:手动复位,输入电压低于0.8v时触发复位脉冲,或主动低电平输入触发
2脚vcc:电源
3脚gnd:公共地
4脚pfi:电源故障输入,当电压低于1.25v时,pfo变为低电平,不使用接地或vcc
5脚pfo:电源故障输出, PFI 小于 1.25V时此输出为低电平
6脚wdi:看门狗输入,此输入保持 HIGH 或 LOW 1.6s,内部看门狗
定时器超时,WDO 变低。
(浮动 WDI 或连接 WDI到高阻抗三态缓冲器禁用看门狗功能。
每当 RESET 有效时, 或者每当WDI 看到上升沿或下降沿时,内部看门狗定时器就会清零,WDI是三态的)
7脚reset:输出低电平复位信号200ms并且持续保持,
当vcc低于复位阈值时保持低电平200ms,在vcc升高于阈值或手动复位输入从低电平变为高电平时恢复
将wdo连接到MR,看门狗超时会触发reset。
8脚wdo:看门狗输出,vcc低于复位阈值或内部定时器超时输出1.6s低电平,直到被喂狗或vcc高于复位阈值才会升到高电平,并且是无延迟变为高电平!
整个监控逻辑就是:
1.监控vcc电压是否低于阈值,低就复位
2.监控wdi连接到mcu的io引脚,是否有喂狗信号(1.6s内有高低电平翻转信号),没有喂狗就使wdo输出低电平,触发手动复位,使RESET发出低电平信号使mcu复位
