电感式传感器是利用线圈自感或互感的改变来实现测量的种装置。其结构简单，无活动电触点，工作寿命长。而且灵敏度和分辨力高，输出信号强。线性度和重复性都比较好，能实现信息的远距离传输、记录、显示和控制。可以测量位移、振动、压力流量、比重等参数。电感式传感器的核心部分是可变的自感或互感，在将被测量转换成线圈自感或互感的变化时，一般要利用磁场作为媒介或利用铁磁体的某些现象。这类传感器的主要特征是具有电感绕组。

一、电感式传感器的基本原理

１、电感式传感器的定义：

利用电磁感应原理将被测非电量转换成线圈自感系数或互感系数的变化，再由测量电路转换为电压或电流的变化量输出，这种装置称为电感式传感器。

２、电感式传感器的组成：

由振荡器、开关电路及放大输出电路三大部分组成。

３、电感式传感器的分类：

电感式传感器可分为自感式传感器、差动变压式传感器和电涡流传感器三种类型。

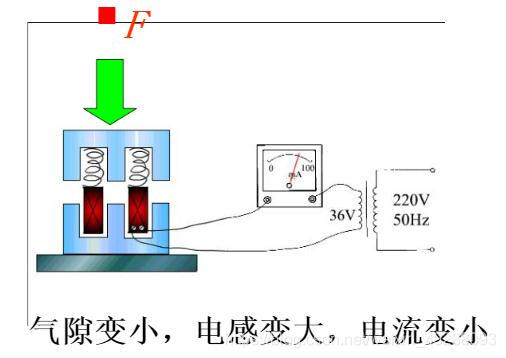

自感式传感器：自感式传感器是利用自感量随气隙变化而改变的原理制成的，用来测量位移。自感式传感器主要有闭磁路变隙式和开磁路螺线管式，它们又都可以分为单线圈式与差动式两种结构形式。

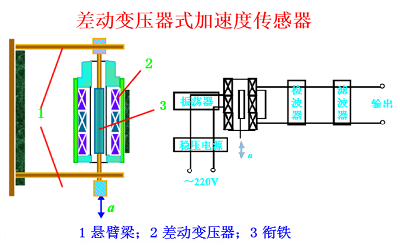

差动变压式传感器：是把被测的非电量变化转换为线圈互感变化的传感器称为互感式传感器。因这种传感器是根据变压器的基木原理制成的，并且其二次绕组都用差动形式连接，所以又叫差动变压器式传感器，简称差动变压器。

电涡流传感器：根据电涡流效应制成的传感器称为电涡流式传感器。按照电涡流在导体内的贯穿情况，此传感器可分为高频反射式
