计算机的硬件组成及工作过程

目录

1.计算机的硬件组成

1.1 主存储器

1.2 运算器

1.3 控制器

1.4 I/O

1.5 细化的计算机组成框图

 2. 计算机的计算过程

---

1.计算机的硬件组成

1.1 主存储器

主存储器包括存储体M、各种逻辑部件以及控制电路等。为了能实现按地址访问的方式，还必须配置两个寄存器存储器地址寄存器（MAR）和存储器数据寄存器（MDR）。

• 存储器地址寄存器（MAR）：存放欲访问的存储单元的地址，其位数对应存储单元的个数。
• 存储器数据寄存器（MDR）：存放从存储体某单元取出的代码或者准备往某存储单元存入的代码，其位数与存储字长相等。

1.2 运算器

运算器最少包括3个寄存器和一个算术逻辑单元。

• 累加器（ACC）：存放操作数或运算结果。
• 乘商寄存器（MQ）：在乘、除法运算时，用于存放操作数或运算结果。
• 通用的操作数寄存器（X）：存放操作数。
• 算术逻辑单元（ALU）：通过内部复杂电路实现算术运算、逻辑运算。

1.3 控制器

控制器是计算机的神经中枢，由它指挥各部件自动、协调地工作。

具体而言，它首先要命令存储器读出一条指令，称为取指过程。接着，它要对这条指令进行分析，指出该指令要完成什么样的操作，并按寻址特征指明操作数的地址，称为分析过程。最后根据操作数所在的地址以及指令的操作码完成某种操作，称为执行过程。

• 控制单元（CU）：分析指令，给出控制信息。
• 指令寄存器（IR）：存放当前执行的指令。
• 程序计数器（PC）：存放下一条指令的地址，有自动加1的功能，即可自动形成下一条指令的地址。

1.4 I/O

I/O子系统包括各种I/O设备及其相应的接口。每一种I/O设备都由I/O接口与主机联系，它接收CU发出的各种控制命令，并完成相应的操作。

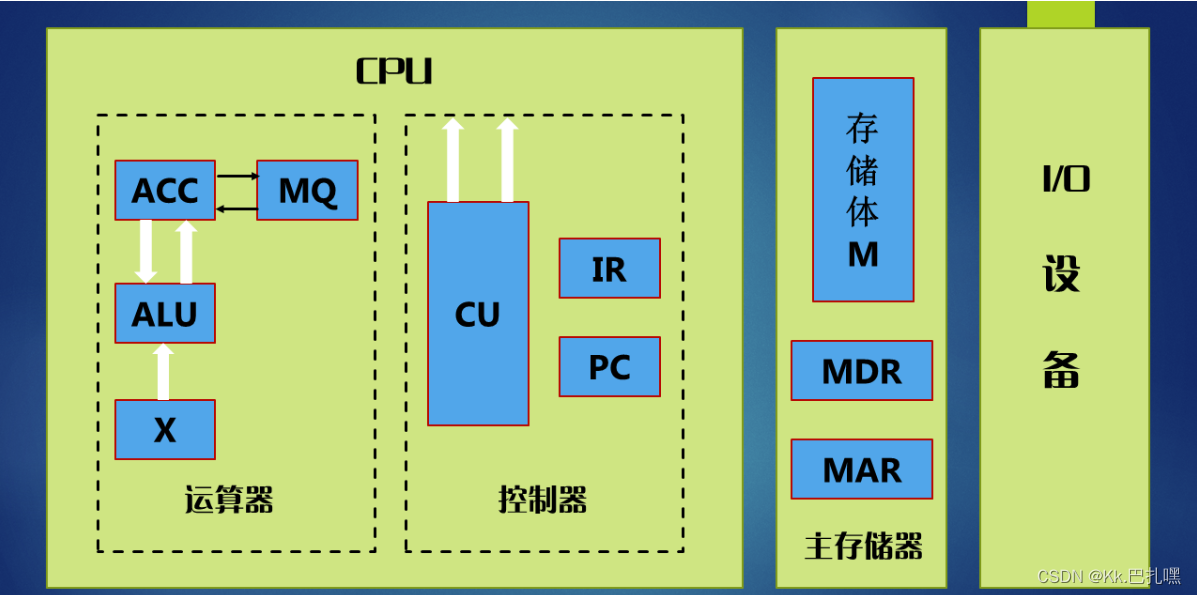

1.5 细化的计算机组成框图

 2. 计算机的计算过程

接下来用我们熟悉的一段代码来了解一下计算机的计算过程。

int a = 2, b = 3, c = 1, y = 0;
void main() {
        y = a * b + c;
}

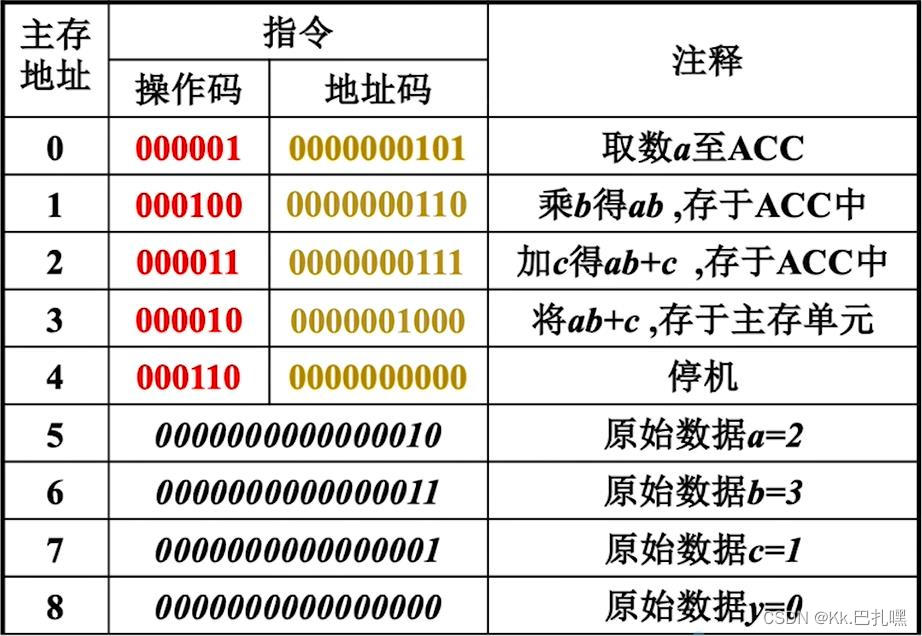

编译并装入主存储器可以得到：

 （1）取出数值a=2

1. 初：(PC)=0，指向第一条指令的存储地址
2. (PC)->MAR，导致(MAR)=0
3. M(MAR)->MDR，导致(MDR)=00001 0000000101
4. (MDR)->IR，导致(IR)=00001 0000000101
5. OP(IR)->CU，指令操作码送到CU，CU分析后得知，这是取指指令
6. Ad(IR)->MAR，指令的地址码送到MAR，导致(MAR)=0000000101=5
7. M(MAR)->MDR,导致(MDR)=0000000000000010=2
8. (MDR)->ACC,导致(ACC)=0000000000000010=2

（2）进行a*b

1. 上一条指令取指后PC自动+1，(PC)=1；执行后，(ACC)=2
2. (PC)->(MAR)，导致(MAR)=1
3. M(MAR)->MDR，导致(MDR)=00100 0000000110
4. (MDR)->IR，导致(IR)=00001 0000000110
5. OP(IR)->CU，指令操作码送到CU，CU分析后得知，这是乘法指令
6. Ad(IR)->MAR，指令的地址码送到MAR，导致(MAR)=0000000110=6
7. M(MAR)->MDR,导致(MDR)=0000000000000011=3
8. (ACC)->X,导致(X)=2
9. (MQ)*(X)->ACC,由ALU实现乘法运算，导致(ACC)=6，如果乘积太大，则需要MQ辅助存储

（3）进行（a*b）+c

1. 上一条指令取指后(PC)=2，执行后(ACC)=6
2. (PC)->(MAR)，导致(MAR)=2
3. M(MAR)->MDR，导致(MDR)=00011 0000000111
4. (MDR)->IR，导致(IR)=00011 0000000111
5. OP(IR)->CU，指令操作码送到CU，CU分析后得知，这是加法指令
6. Ad(IR)->MAR，指令的地址码送到MAR，导致(MAR)=0000000111=7
7. M(MAR)->MDR,导致(MDR)=0000000000000001=1
8. (ACC)+(X)->ACC,由ALU实现加法运算，导致(ACC)=7

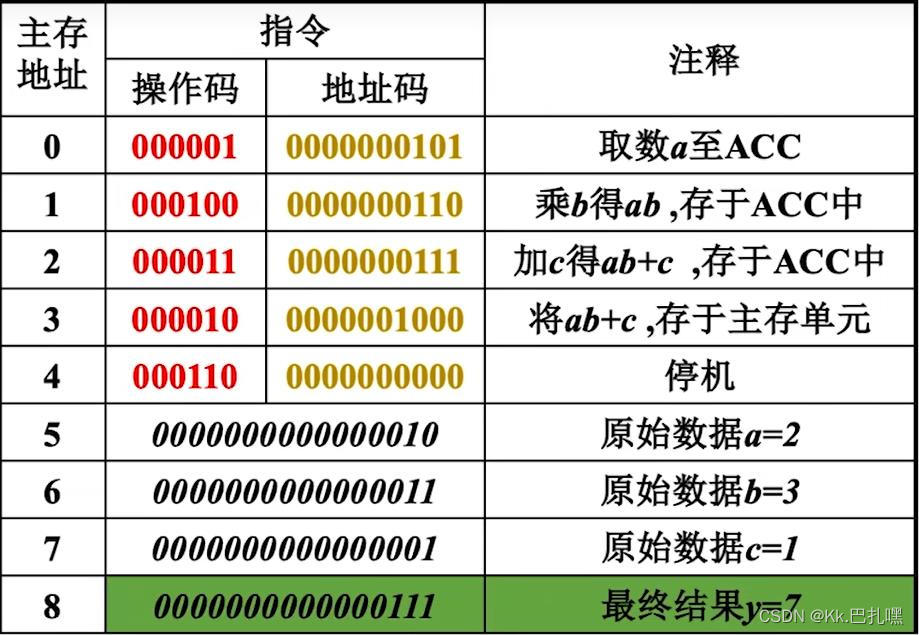

（4）存储y=a*b+c

1. 上一条指令取指后(PC)=3，执行后(ACC)=7
2. PC)->(MAR)，导致(MAR)=3
3. M(MAR)->MDR，导致(MDR)=00010 0000001000
4. (MDR)->IR，导致(IR)=00010 0000001000
5. OP(IR)->CU，指令操作码送到CU，CU分析后得知，这是存数指令、
6. Ad(IR)->MAR，指令的地址码送到MAR，导致(MAR)=0000001000=8
7. (ACC)->MDR,导致(MDR)=7
8. (MDR)->地址为8的存储单元，导致y=7

 注意：

1. M：主存中的某存储单元
2. ACC、MQ、X、MAR、MDR......：相应的存储器
3. M(MAR)：去存储单元中的数据
4. (ACC)......：取相应存储器中的数据
5. OP(IR)：取操作码
6. Ad(IR)：取地址码
