第十三次博文：教你从立创EDA库导入AD库，保姆级别！

目录

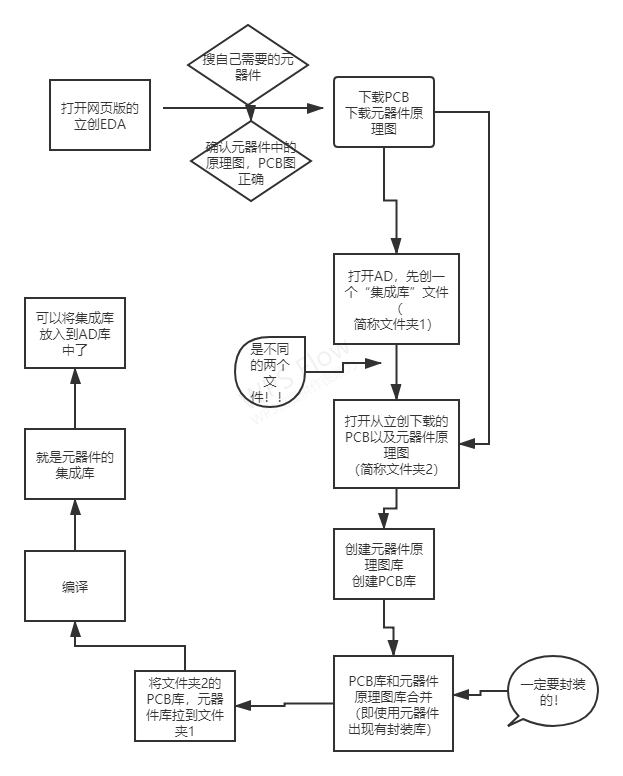

具体步骤：

1：

打开网址（立创EDA网址）

2：

自己搜需要安装到AD库的元器件，本人此次例子为安装  STM32 元器件

3：

 搜到自己需要的库后，

点开下方的元器件说明栏中的“   数据手册   ”

步1----------立即使用（图1）

步2--------打开后，页面出现有PCB和原理图（图2）

步3--------保存PCB和原理图（图3）{      操作步骤为文件-保存   }，保存完后，PCB和原理图旁边无 “   *  "号（图4）

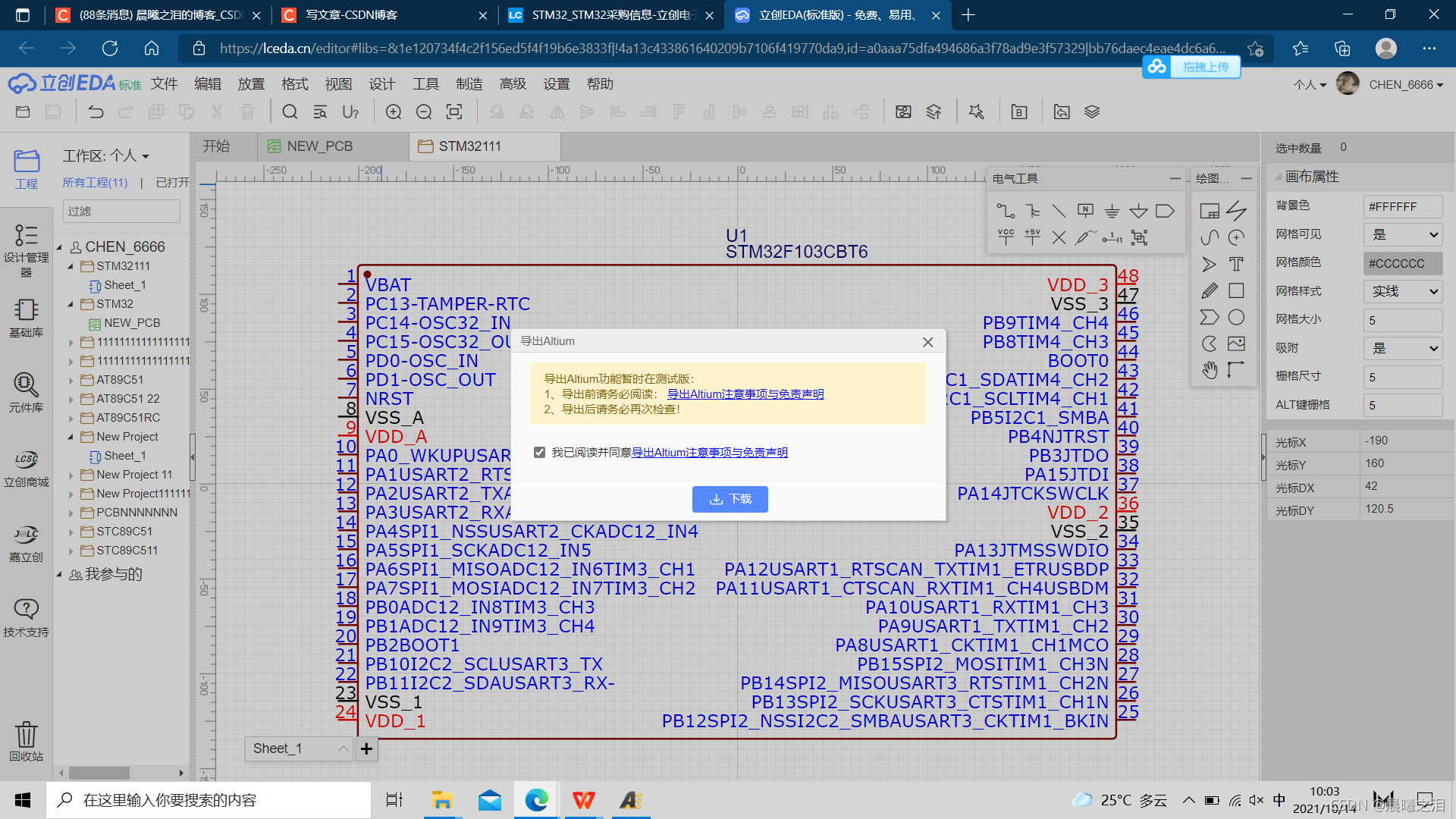

步4----------导出PCB和原理图，选择AD，

然后下载，

然后保存在自己创建的电脑文件夹里，并且命名    " STM32  "（图5（1,2,3,4））

{   PS：导出PCB时候，记得选择”    否   "，然后下载  }

4：

步1---------打开AD，建一个“    集成库   ”图（1，2，3)

步2--------打开从立创EDA下载好的PCB和原理图。图4

步3---------将PCB，生成PCB库：图5

                将元器件原理图，生成元器件原理库：图6

（生成原理图库时候，跳转到了library那里，需要你点一下“ project （左下方）"跳回主页面：图7

步4---------保存PCB库和原理图库（此时没有”   *    "号。图9

图1

5：开始封装

步1------------点开“  STM32.SCHLIB   ”，此时看到右下方是没有封装的！！！！！，，然后你可以点“   Add Footprint  "或者双击 模型下的'   名字  “。图1

步2----------点开后，再点“  浏览   ”，再点”  库  “，可以看见出现”  STM32.pcblib  "，然后确定确定，然后保存，就封装完成了。图2，图3

步3---------接下来就是合并PCB库和元器件原理图库了。需要我们将“   文件夹2  ”的PCB库和原理图库拉到到之前创建的“   文件夹1  ”。

步4-------- 拉完后，右点击“  STM32.Libpkg  "，

点击的出现”  compile integrated library STM32.Libpkg  "

（即编译），

此时你再次返回步2，可以看到确实封装以及出现了，记得一定要进行封装操作！！！！

 步5---------此时返回到我们所建立的“   文件夹1   ”里，可以看到此时出现了“   STM32.Libpkg  ‘集成库了。此时成功完成了

。图5

从立创EDA库导入到AD库的，白嫖成功！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！

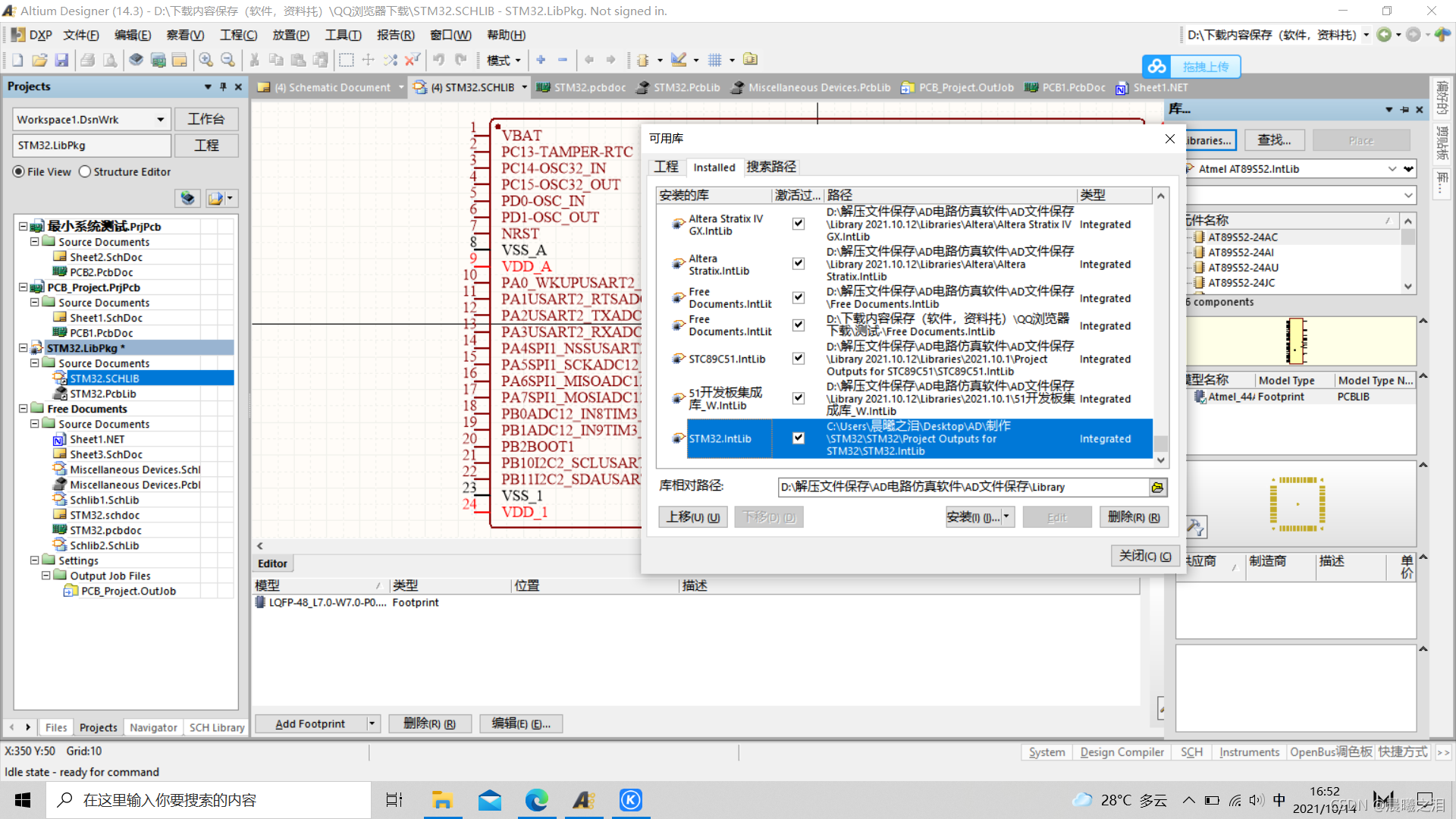

步6---------自己导入 AD软件的“   Libraries库  ”试一试把。 图6，7，8，9

---

具体步骤：

ps: 立创EDA需要自己登录账号

ps:第    4  为重点，请仔细看清楚（即打开AD后的步骤）

一定要看清楚字！！！！！！

1：

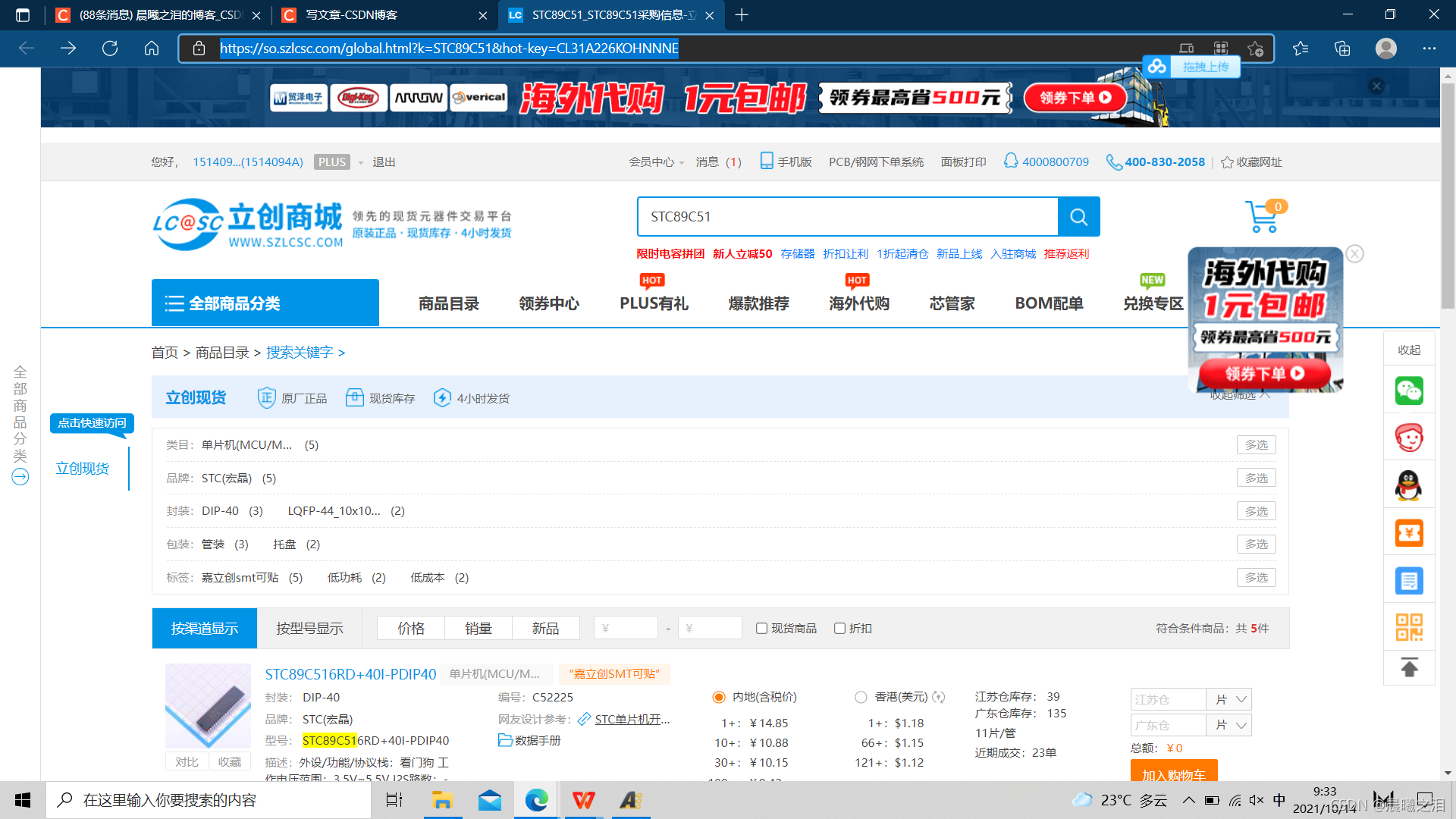

打开网址（立创EDA网址）

STC89C51_STC89C51采购信息-立创电子元器件商城 (szlcsc.com)

如图：

2：

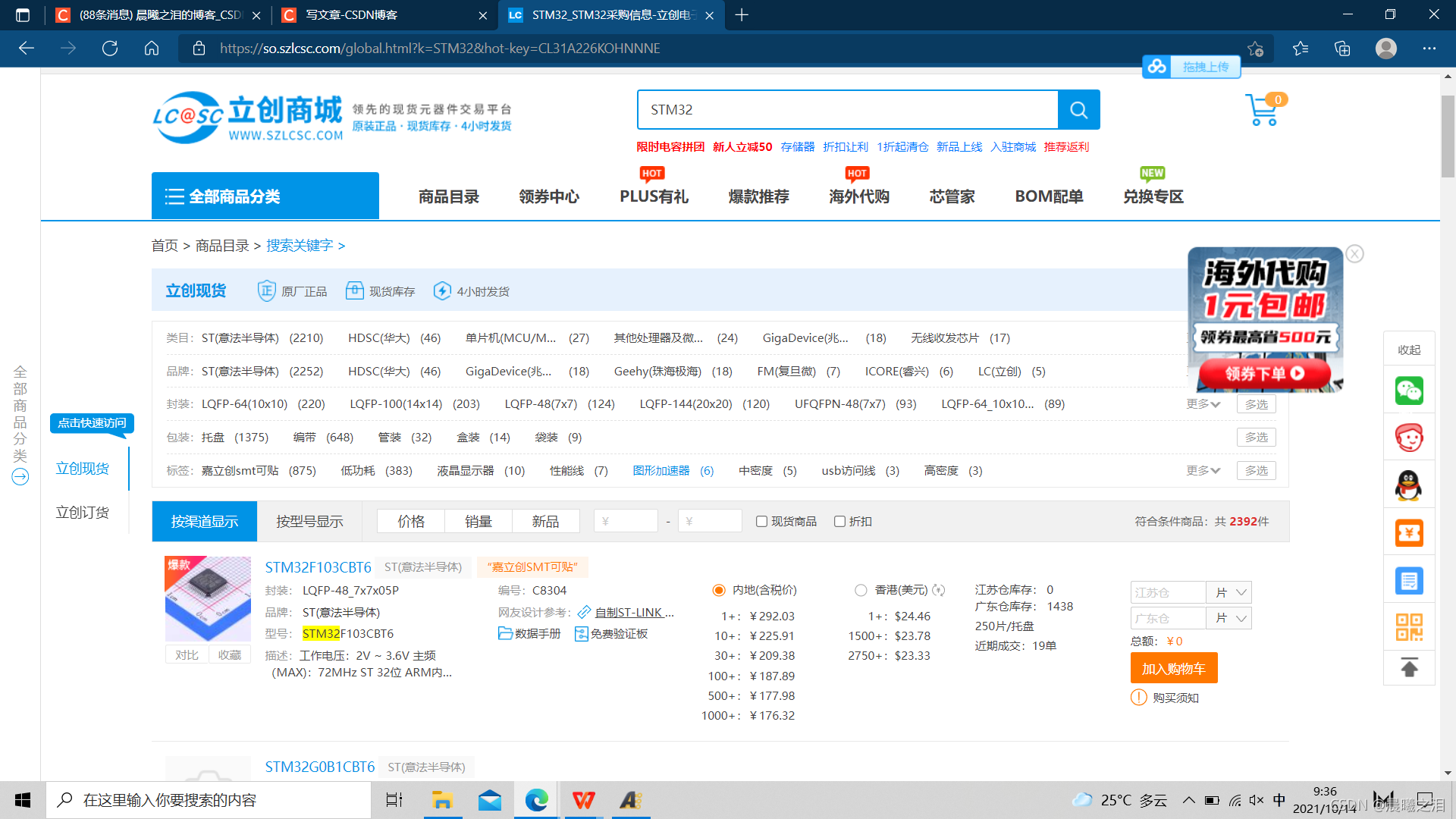

自己搜需要安装到AD库的元器件，本人此次例子为安装  STM32 元器件

如图：

3：

 搜到自己需要的库后，

点开下方的元器件说明栏中的“   数据手册   ”

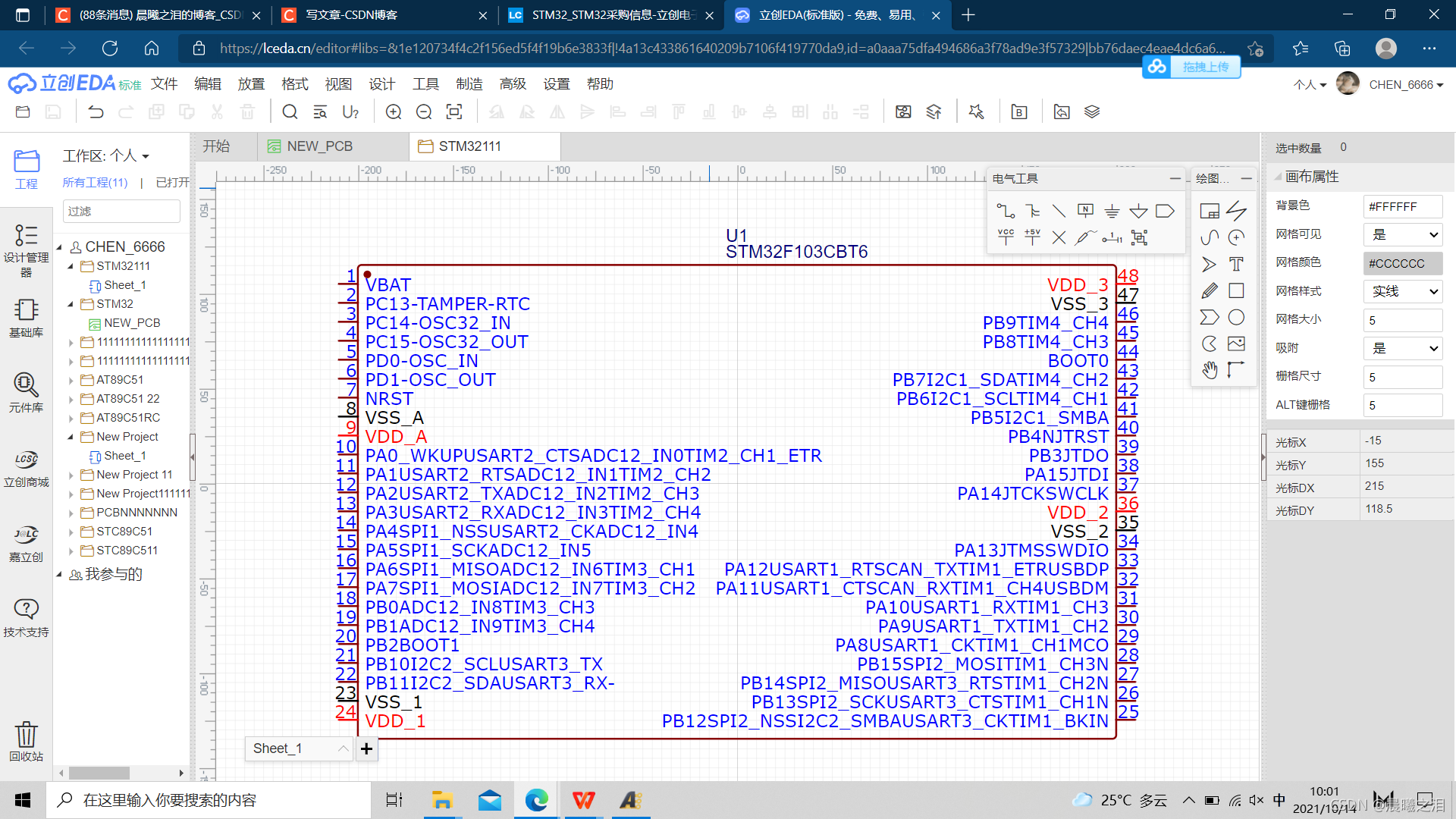

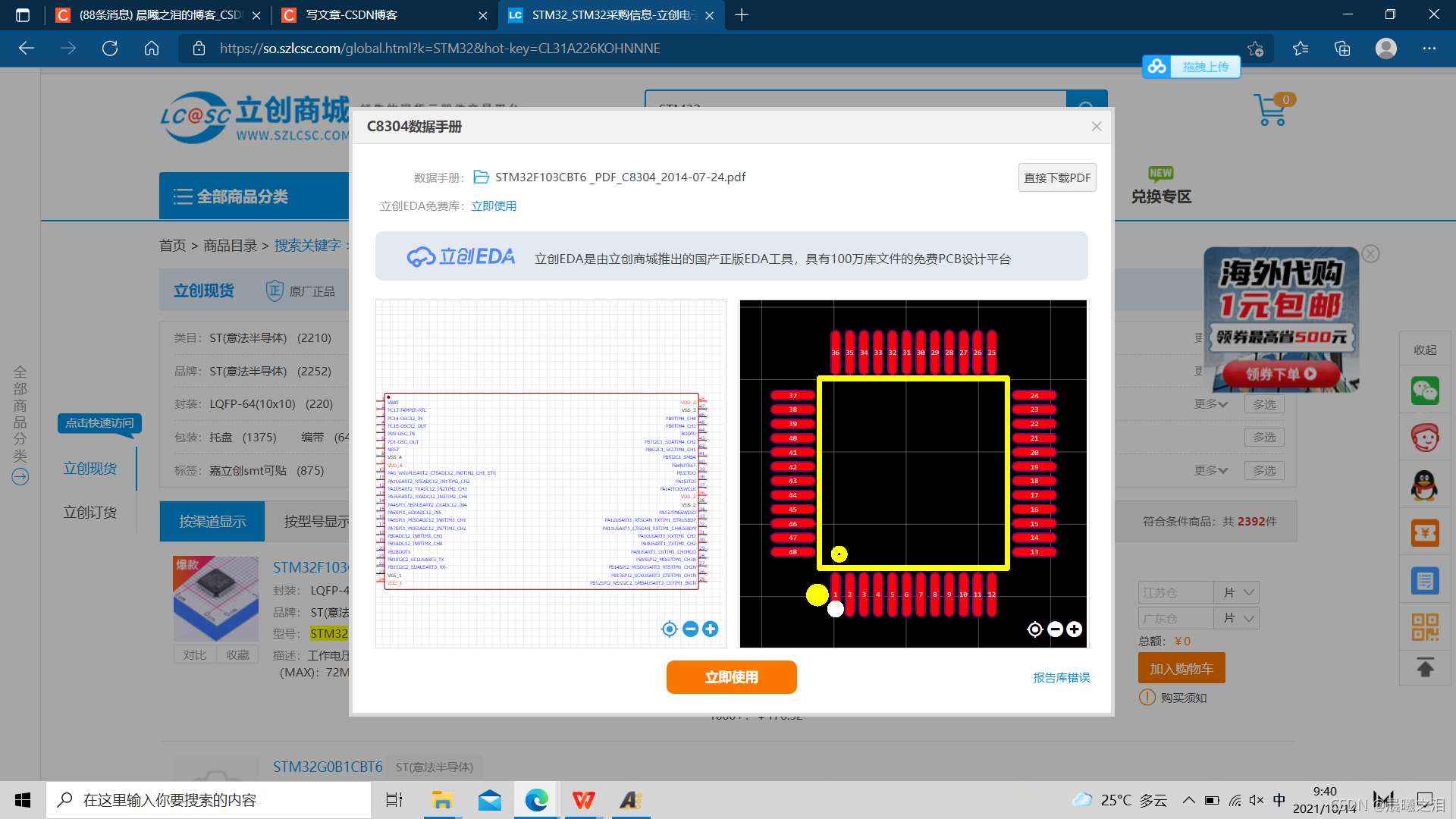

步1----------立即使用（图1）

步2--------打开后，页面出现有PCB和原理图（图2）

步3--------保存PCB和原理图（图3）{      操作步骤为文件-保存   }，保存完后，PCB和原理图旁边无 “   *  "号（图4）

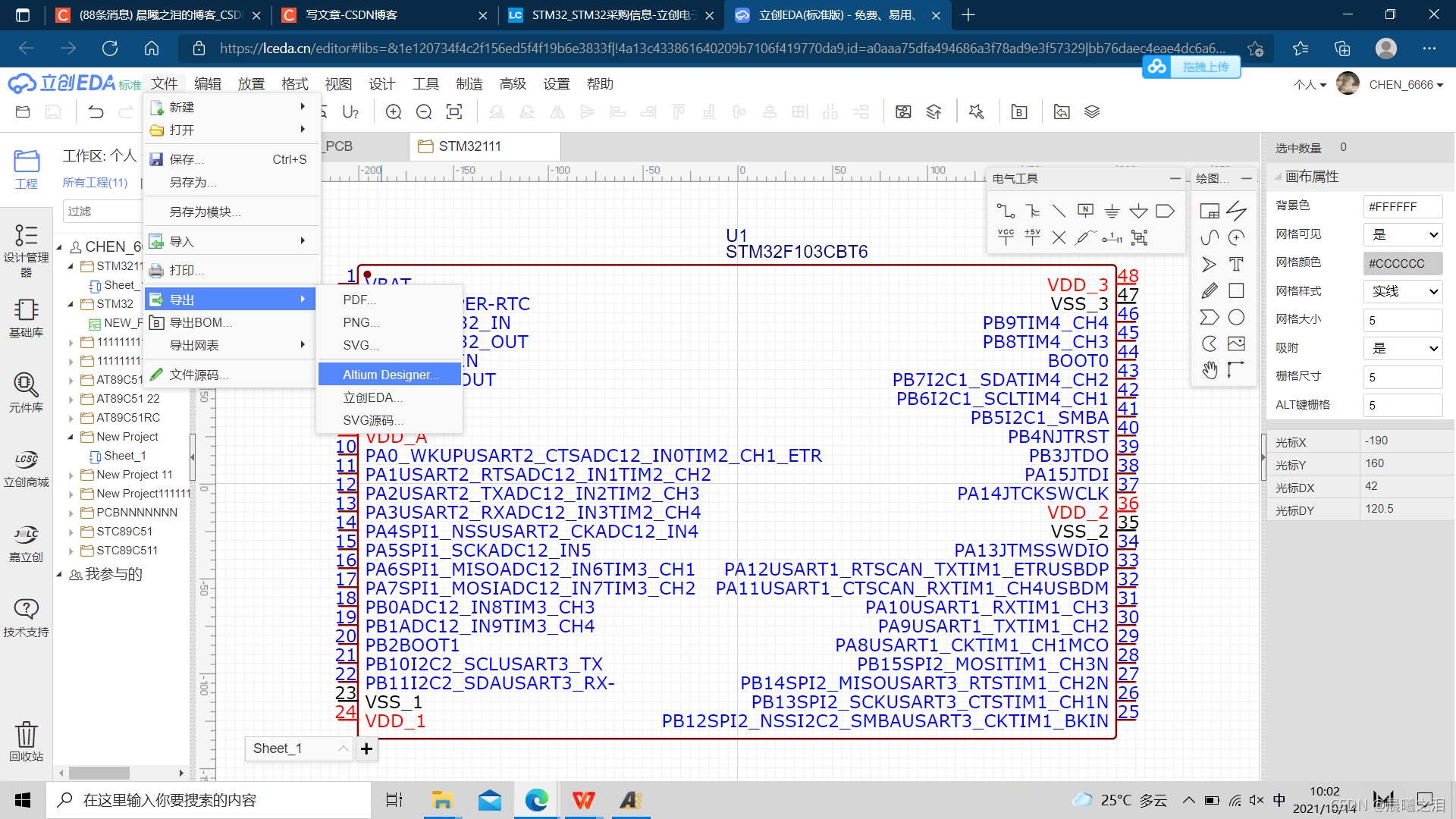

步4----------导出PCB和原理图，选择AD，

然后下载，

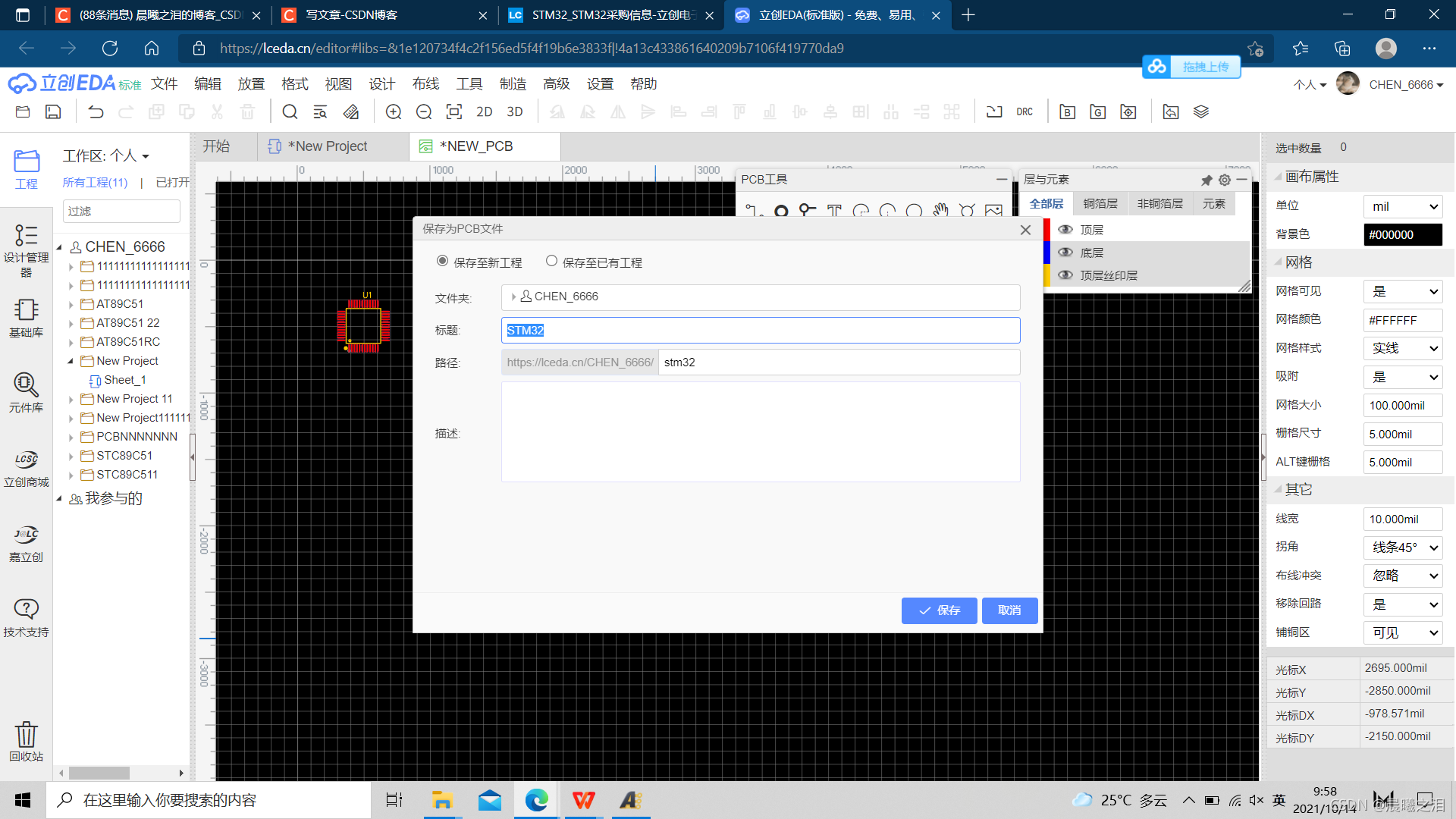

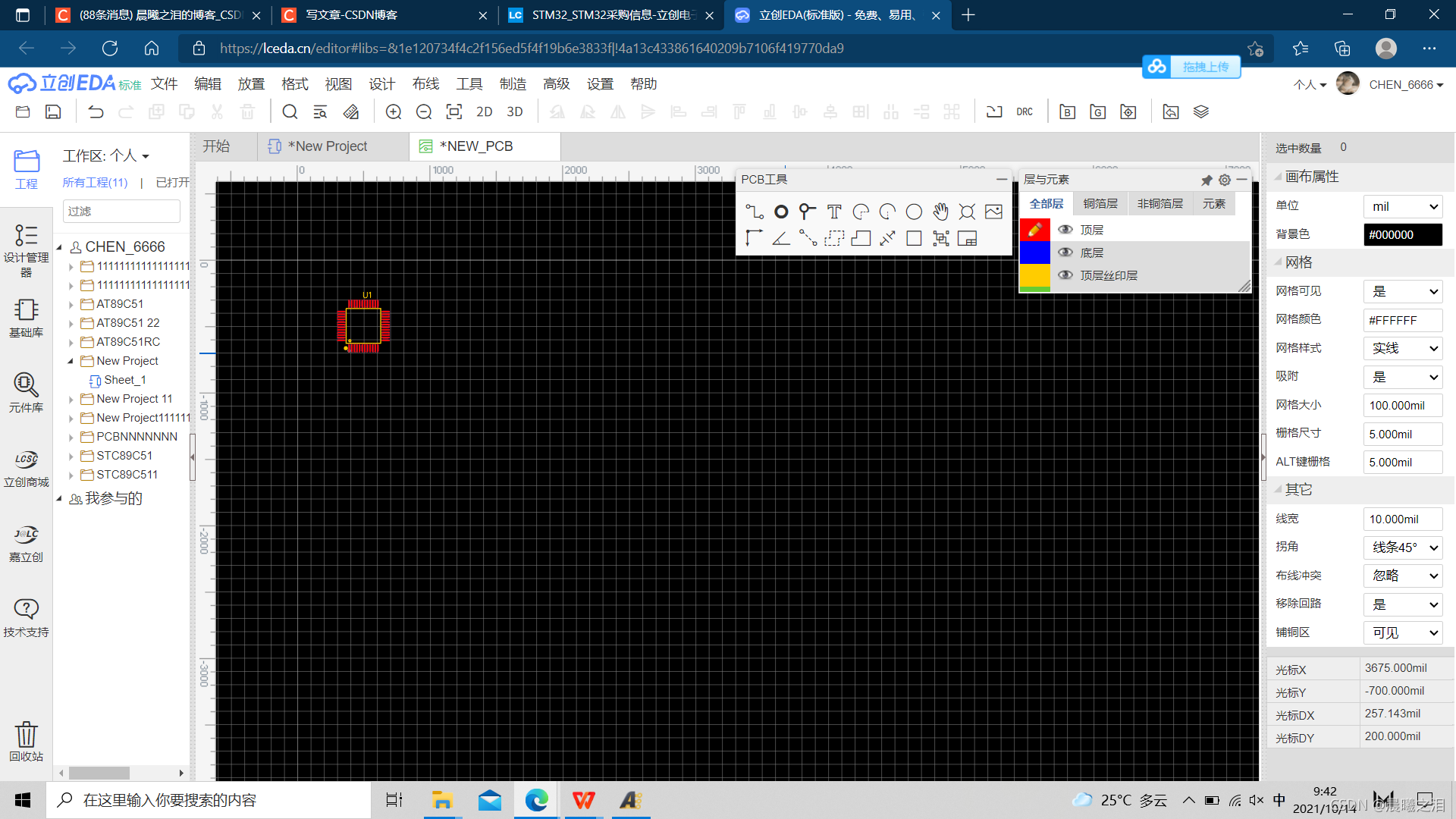

然后保存在自己创建的电脑文件夹里，并且命名    " STM32  "（图5（1,2,3,4））

{   PS：导出PCB时候，记得选择”    否   "，然后下载  }

 图1

图2

图3

 图4

图5（1）

图5（2）

图5（3）

图5（4）

4：

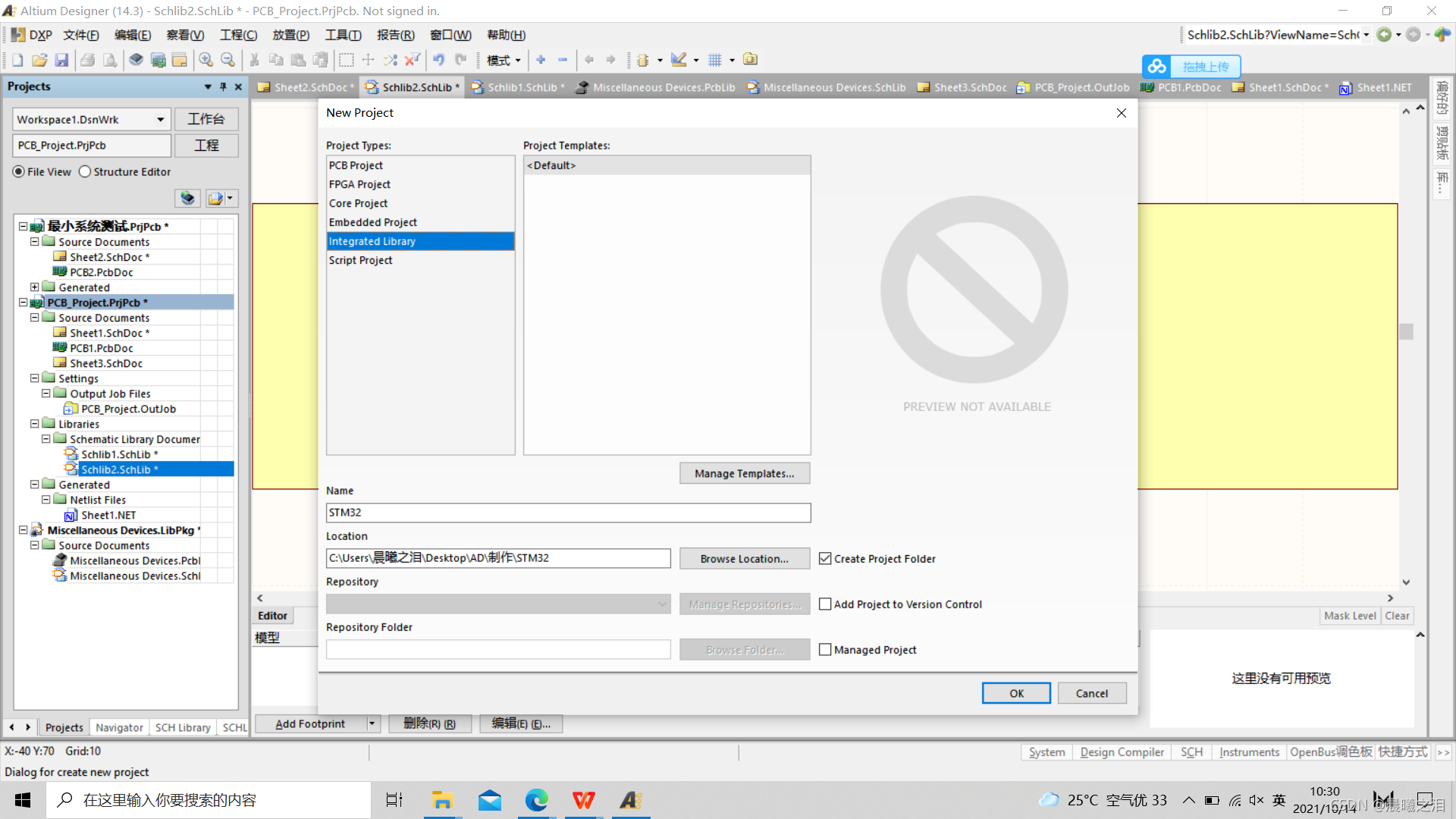

步1---------打开AD，建一个“    集成库   ”图（1，2，3)

ps:看清楚，是“  集成库  ” 。简称“    文件夹1  ”

步2--------打开从立创EDA下载好的PCB和原理图。图4

ps：此时打开了一个含有PCB和原理图的库文件。简称“   文件夹2  ”

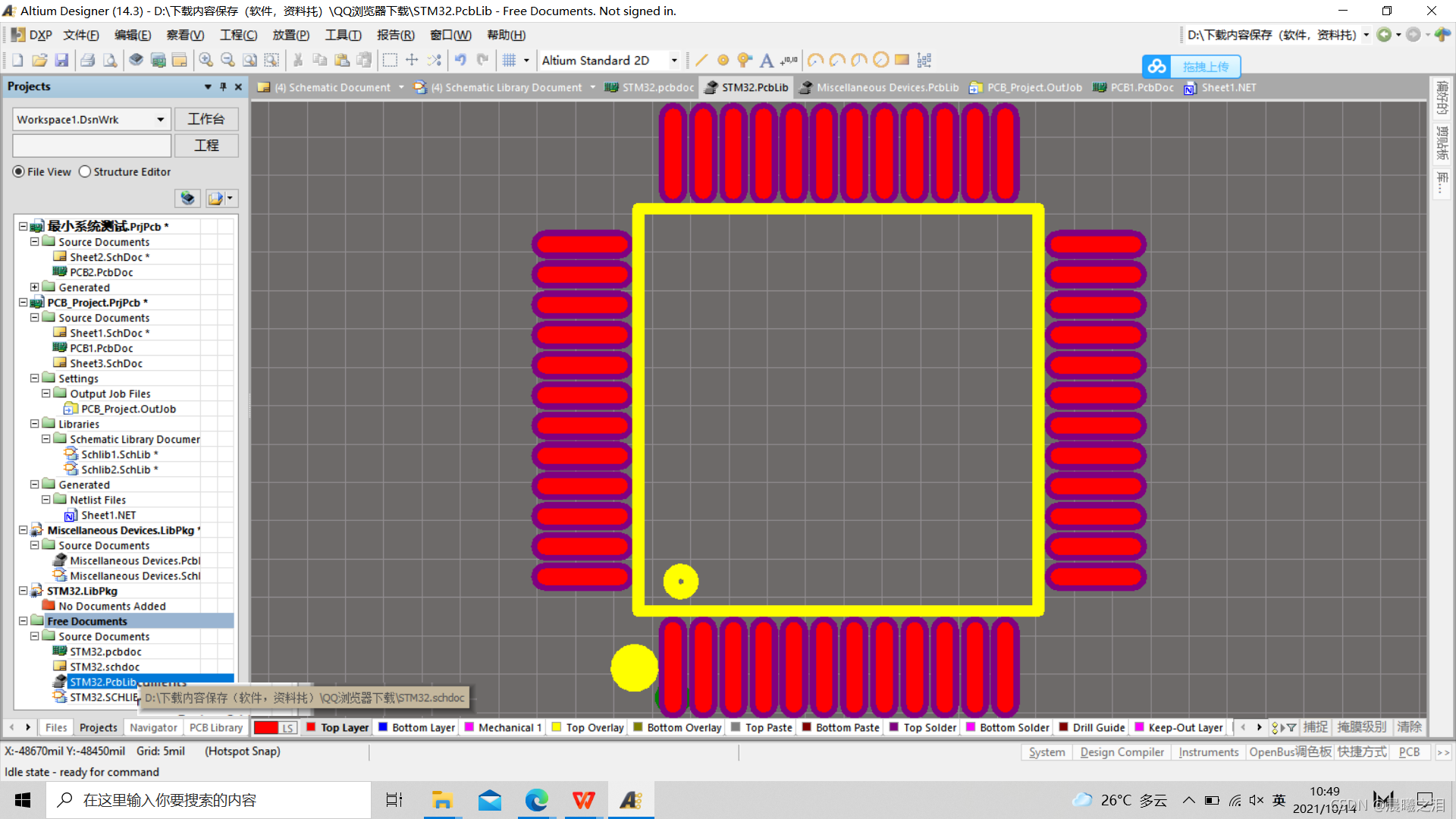

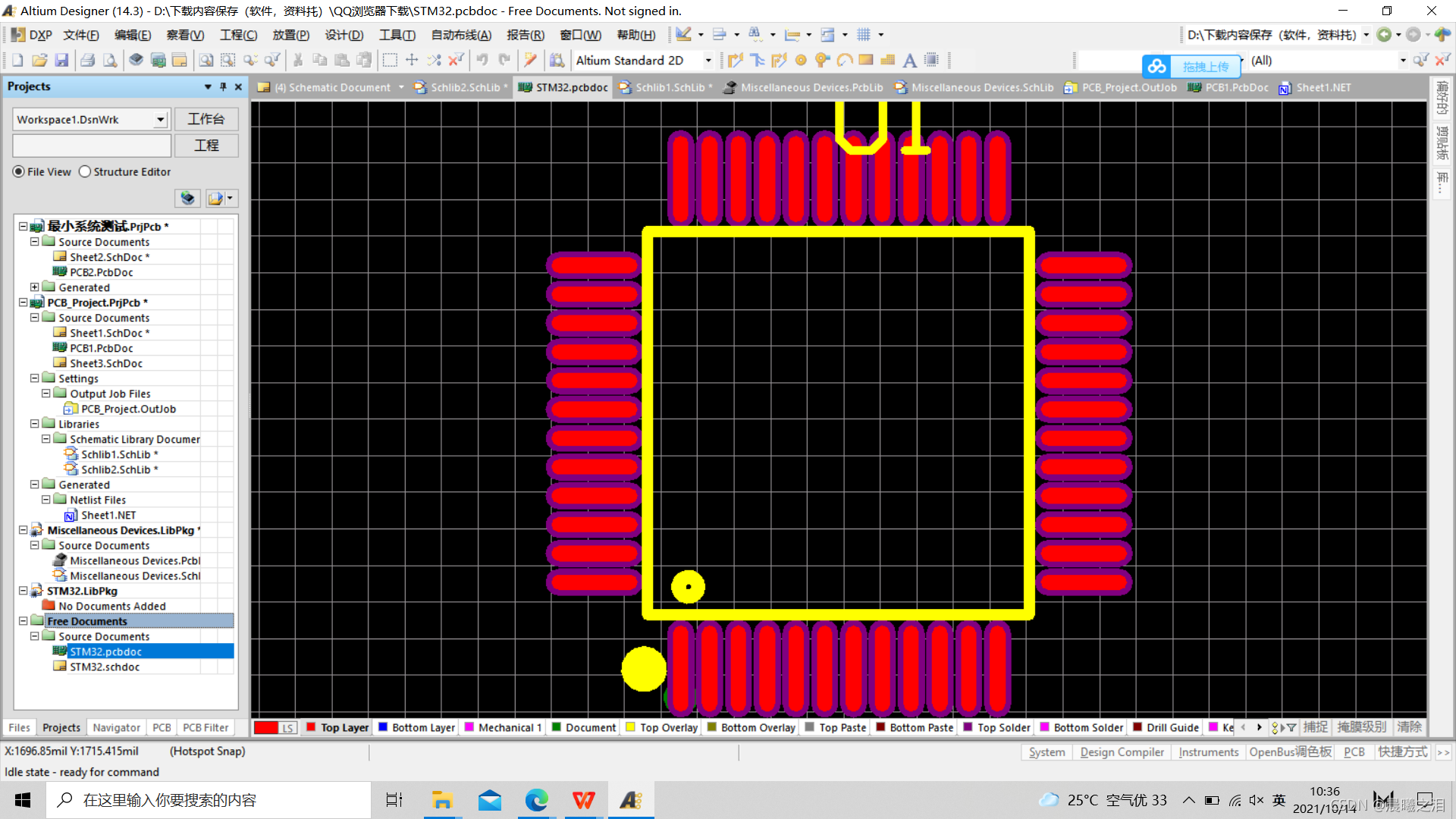

步3---------将PCB，生成PCB库：图5

                将元器件原理图，生成元器件原理库：图6

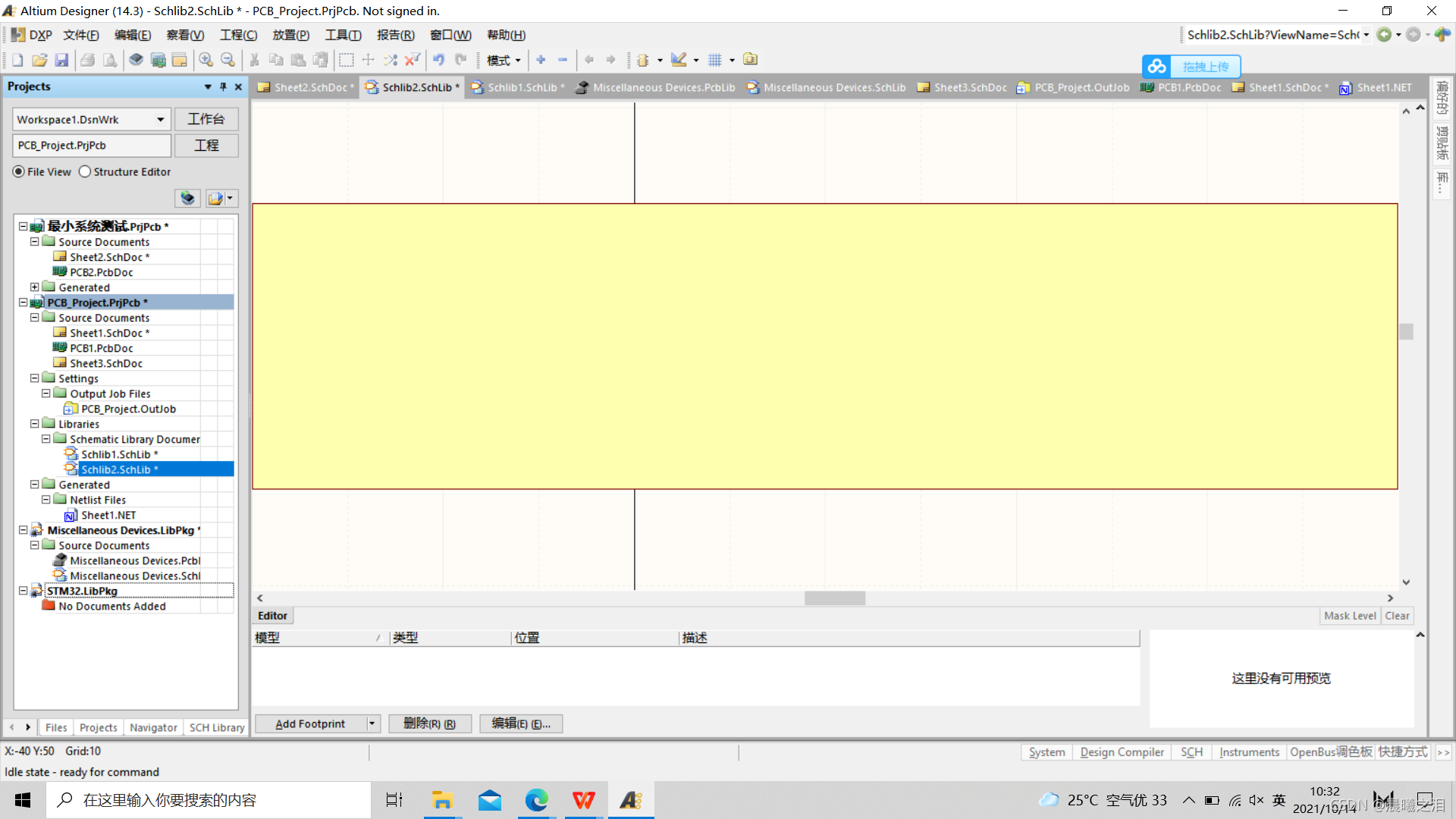

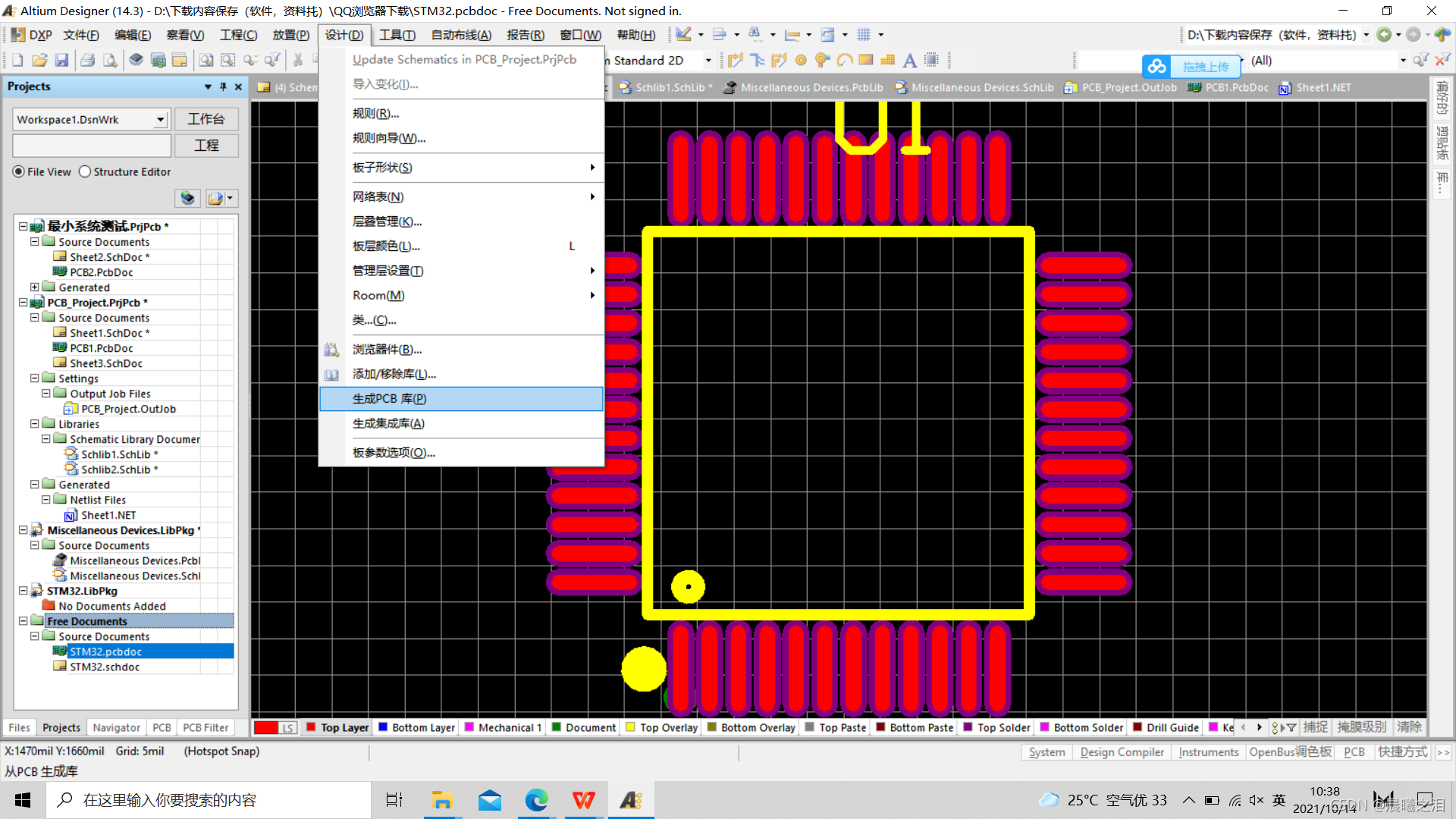

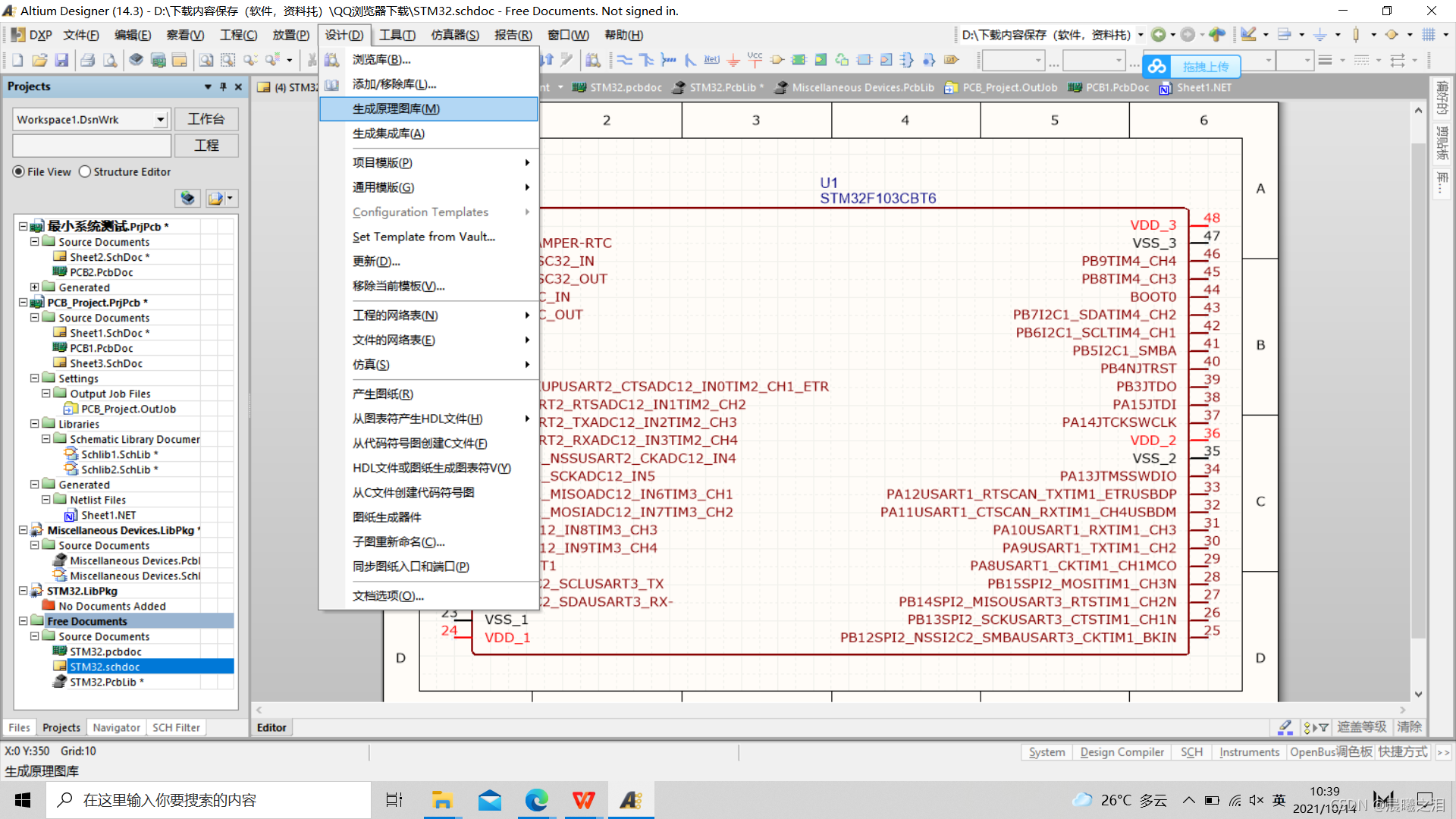

（生成原理图库时候，跳转到了library那里，需要你点一下“ project （左下方）"跳回主页面：图7

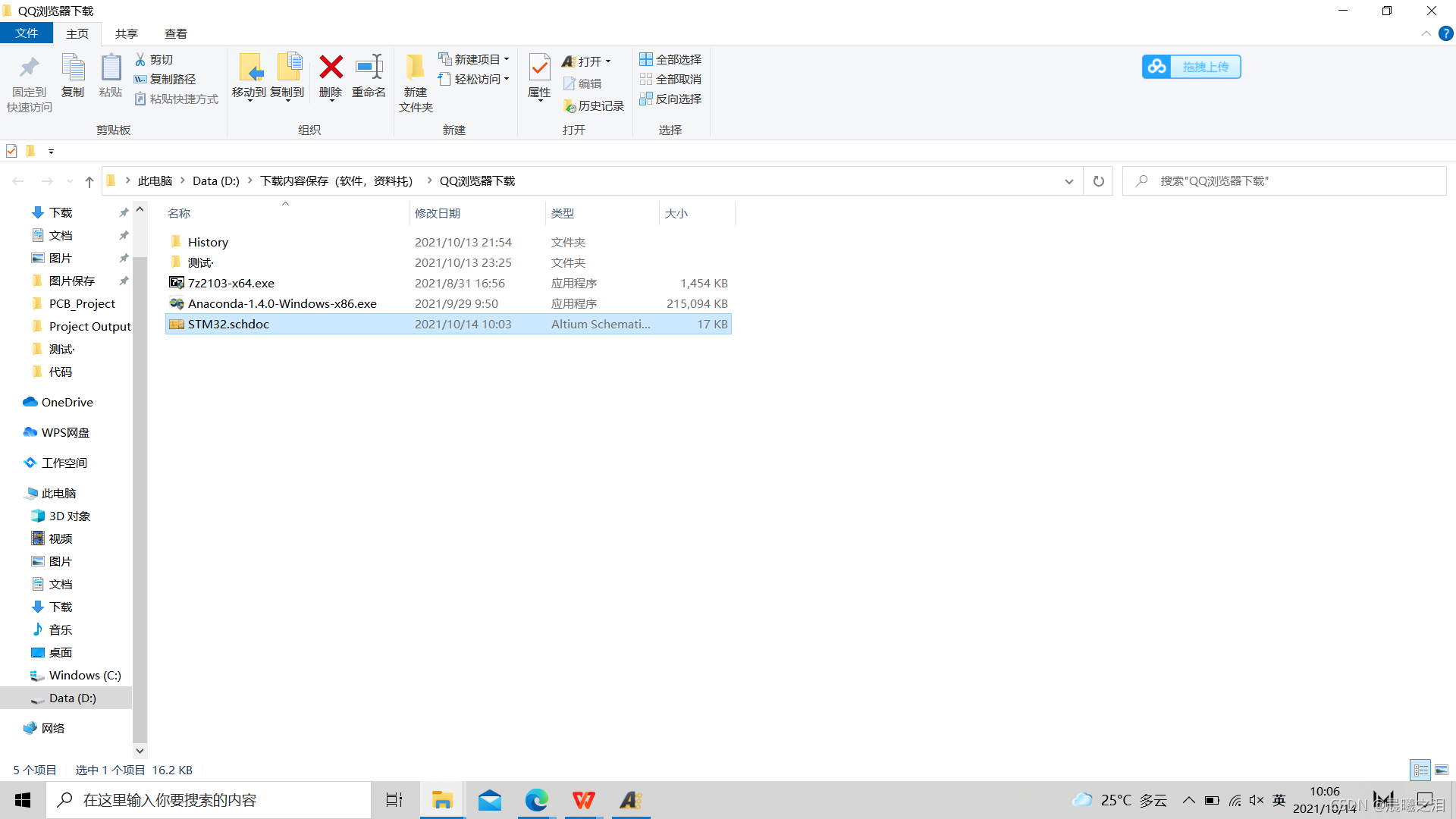

ps:两个生成后，如图8（还未保存的此时有“   *   ”号）

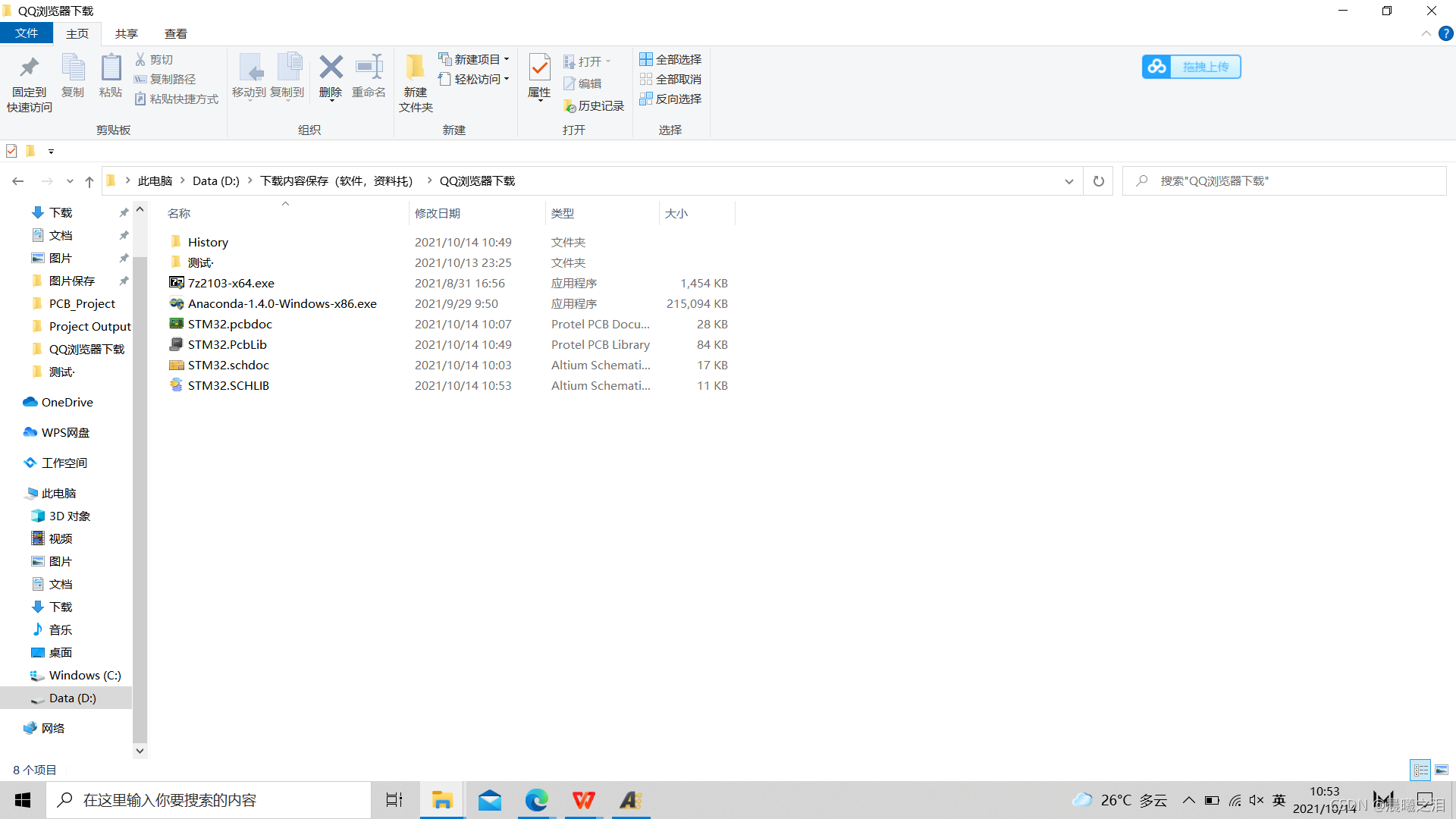

步4---------保存PCB库和原理图库（此时没有”   *    "号。图9

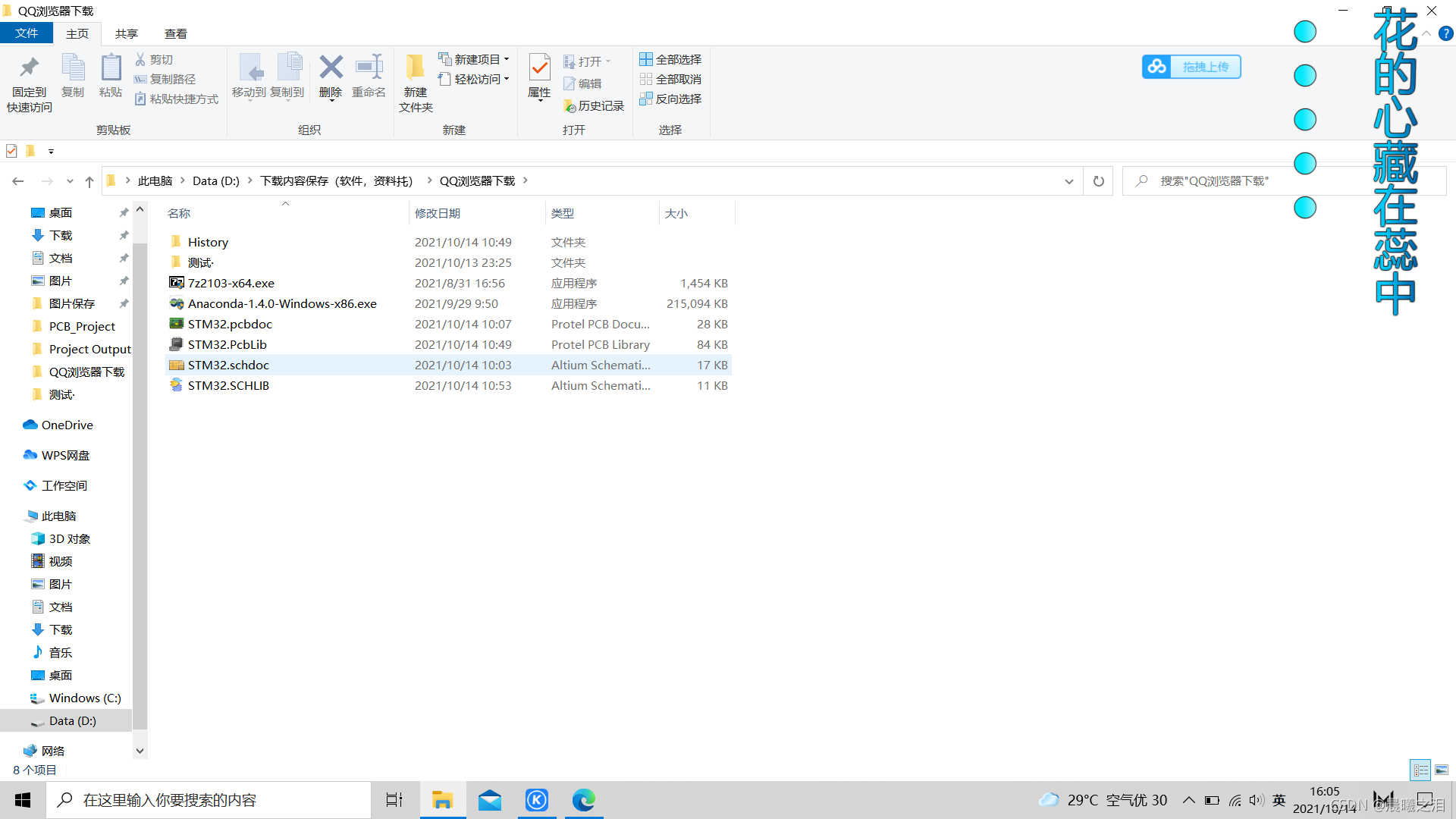

 ps：保存地址都需要在一起，方便操作（即4个）。 图10

图1

---

图2

图3

图4

图5

图6

图7

图8

图9

图10

5：开始封装

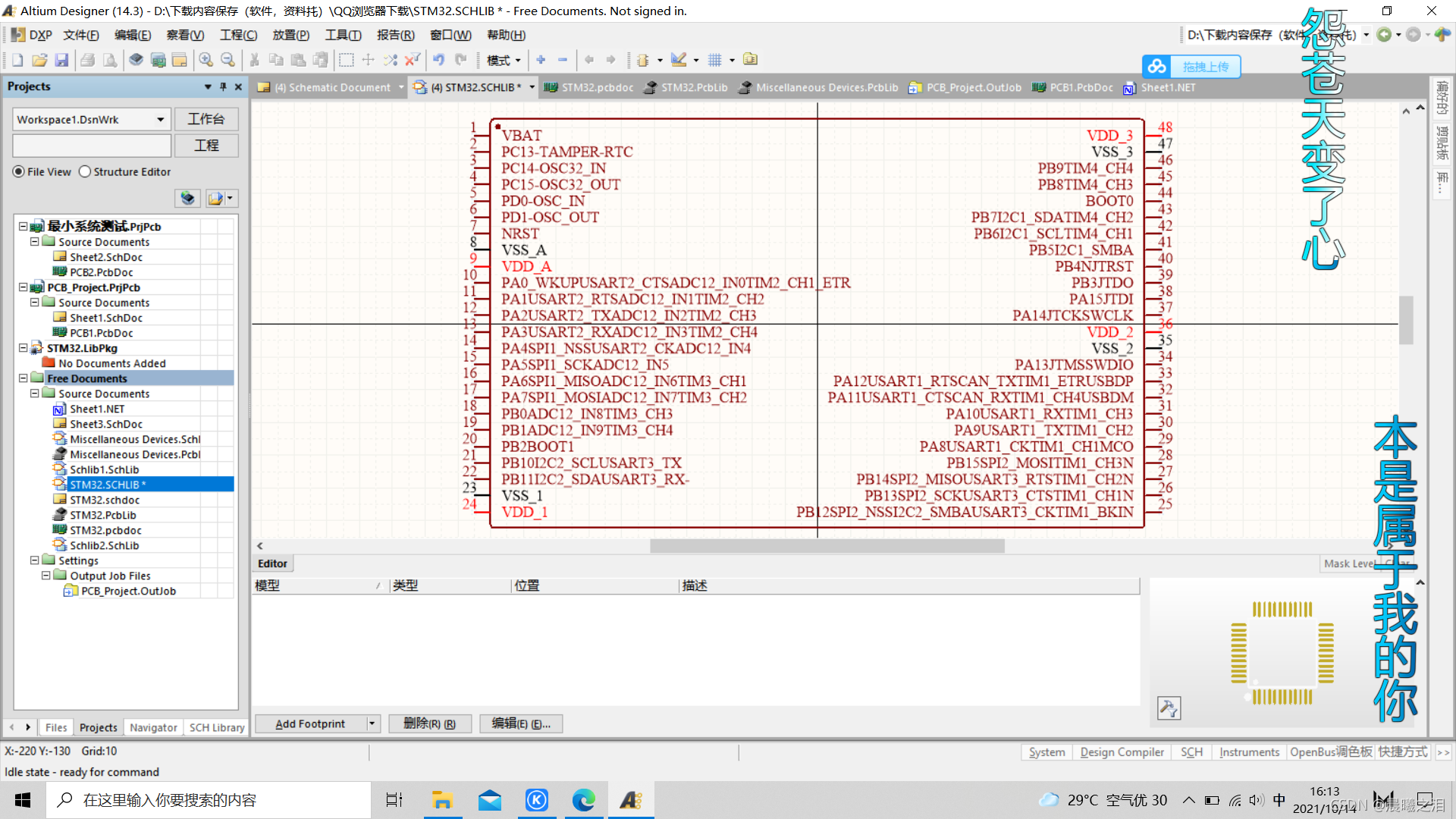

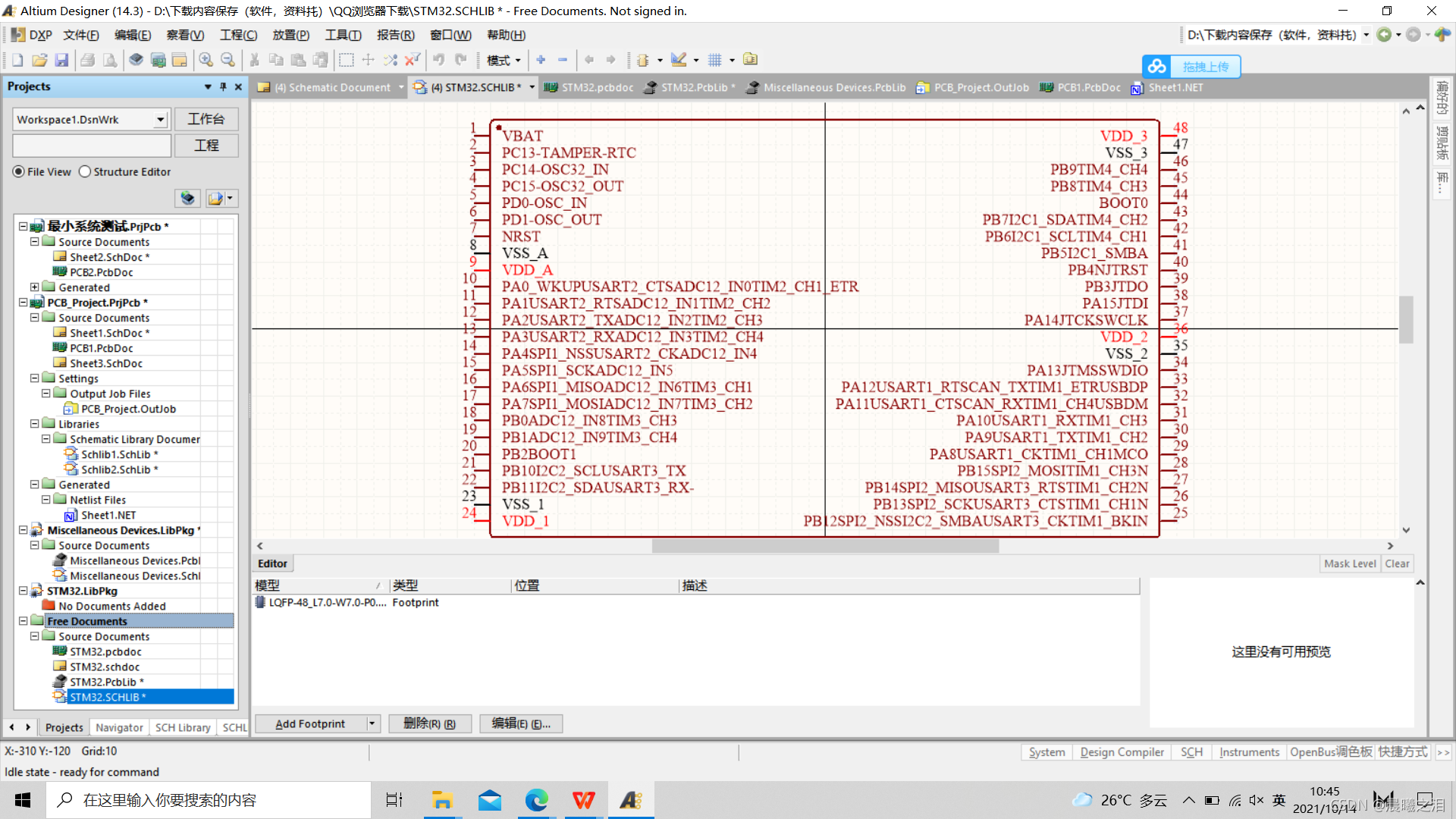

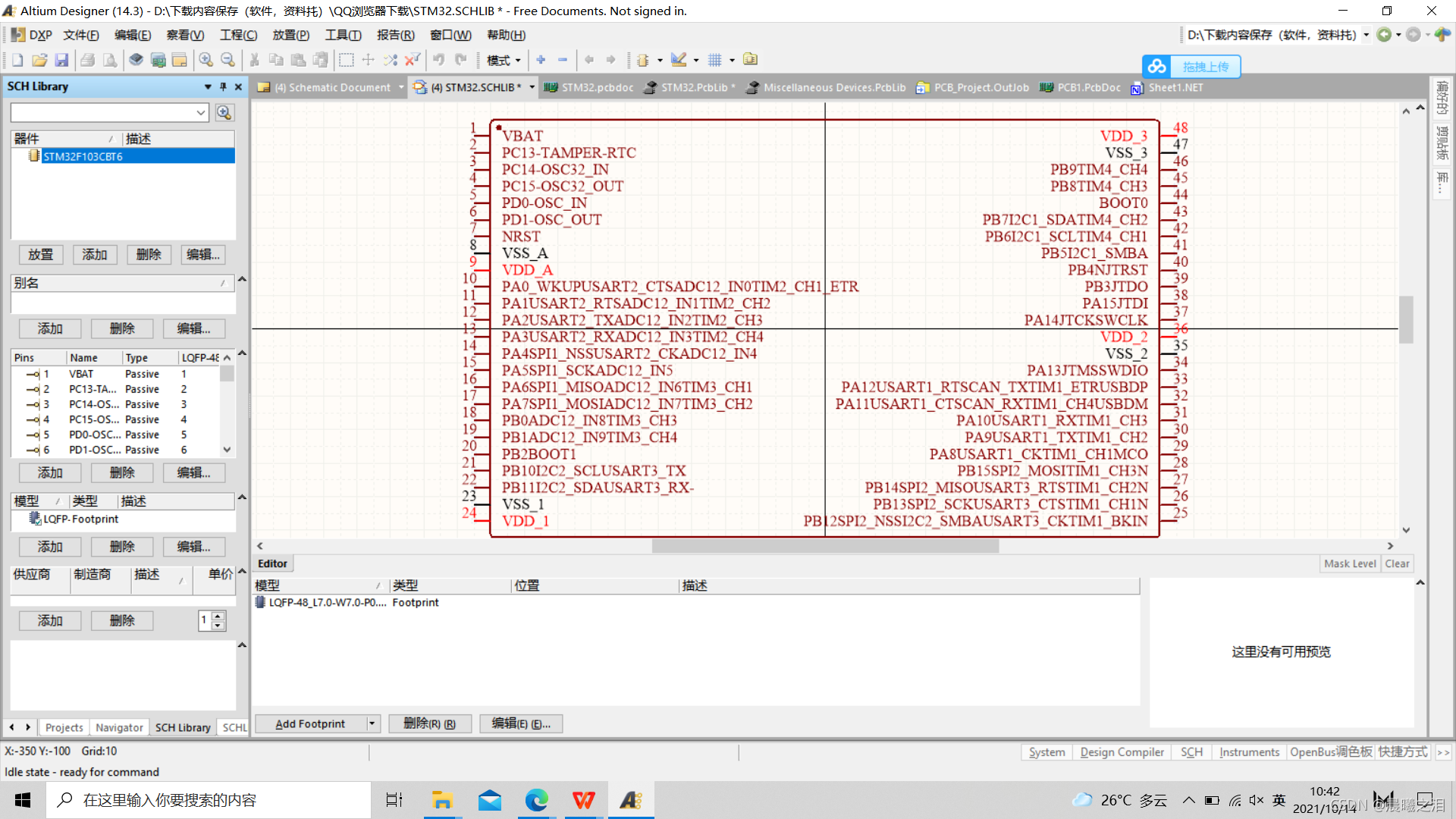

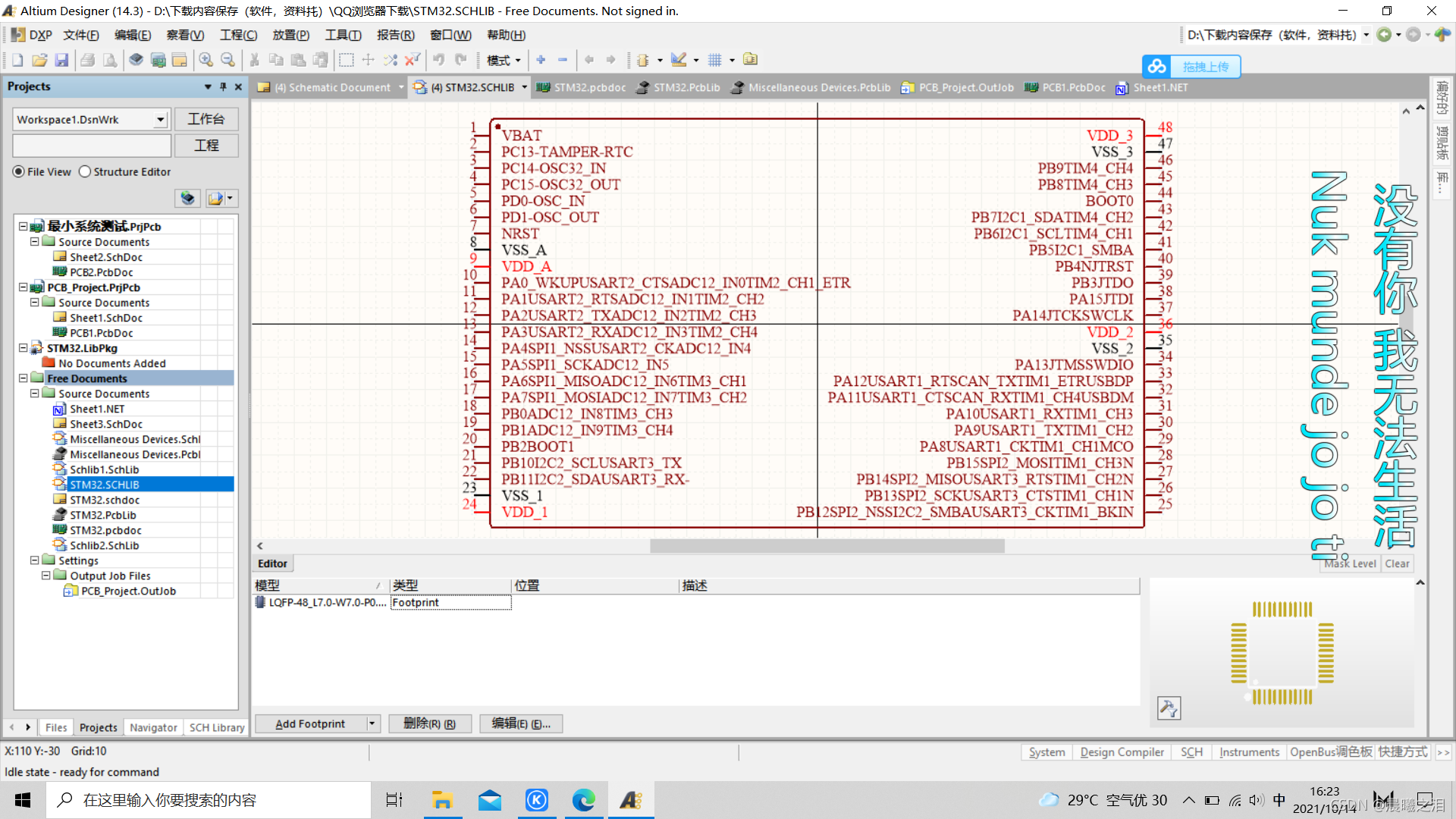

步1------------点开“  STM32.SCHLIB   ”，此时看到右下方是没有封装的！！！！！，，然后你可以点“   Add Footprint  "或者双击 模型下的'   名字  “。图1

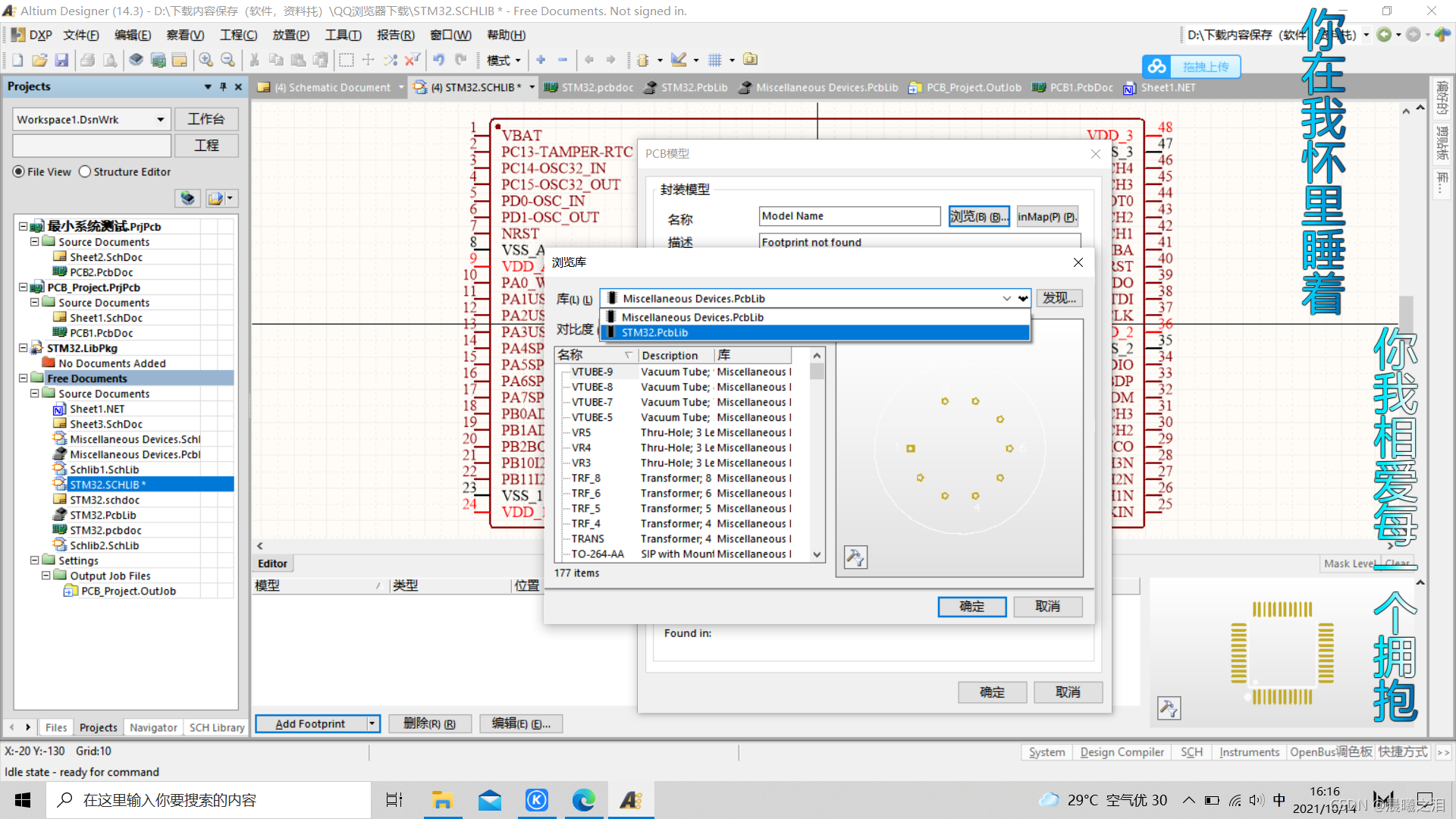

步2----------点开后，再点“  浏览   ”，再点”  库  “，可以看见出现”  STM32.pcblib  "，然后确定确定，然后保存，就封装完成了。图2，图3

ps:如果没有出现“  STM32.pcblib ”则是电脑正在加载中，操作是没有问题的，可以先不用管，继续下面的操作后，再次返回来看就出现了！！！！

步3---------接下来就是合并PCB库和元器件原理图库了。需要我们将“   文件夹2  ”的PCB库和原理图库拉到到之前创建的“   文件夹1  ”。

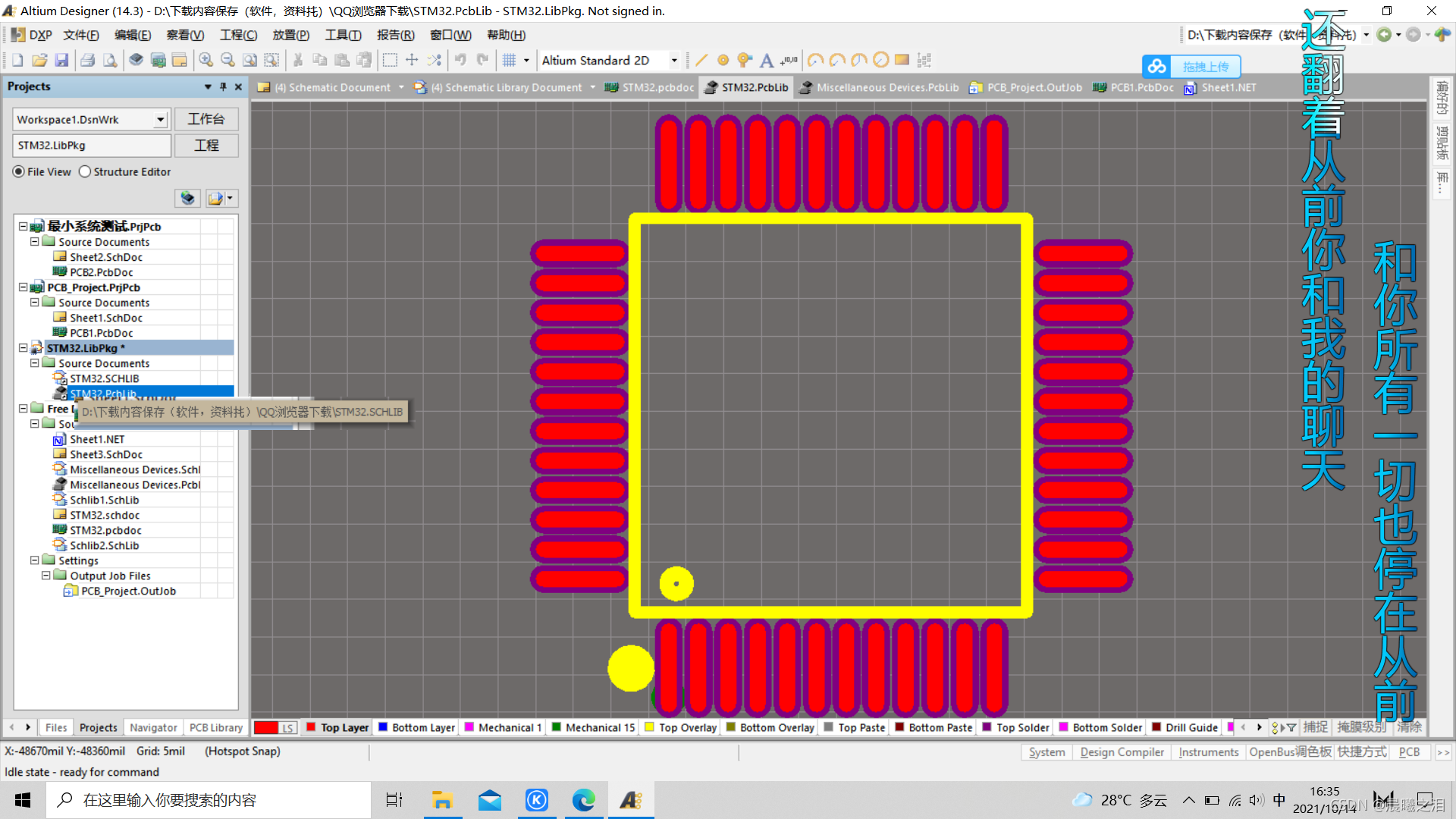

即 将' 文件夹2  ” 的”  STM32.pcblib   和   STM32。schlib  “拉到 ”  文件夹1  “ 图4

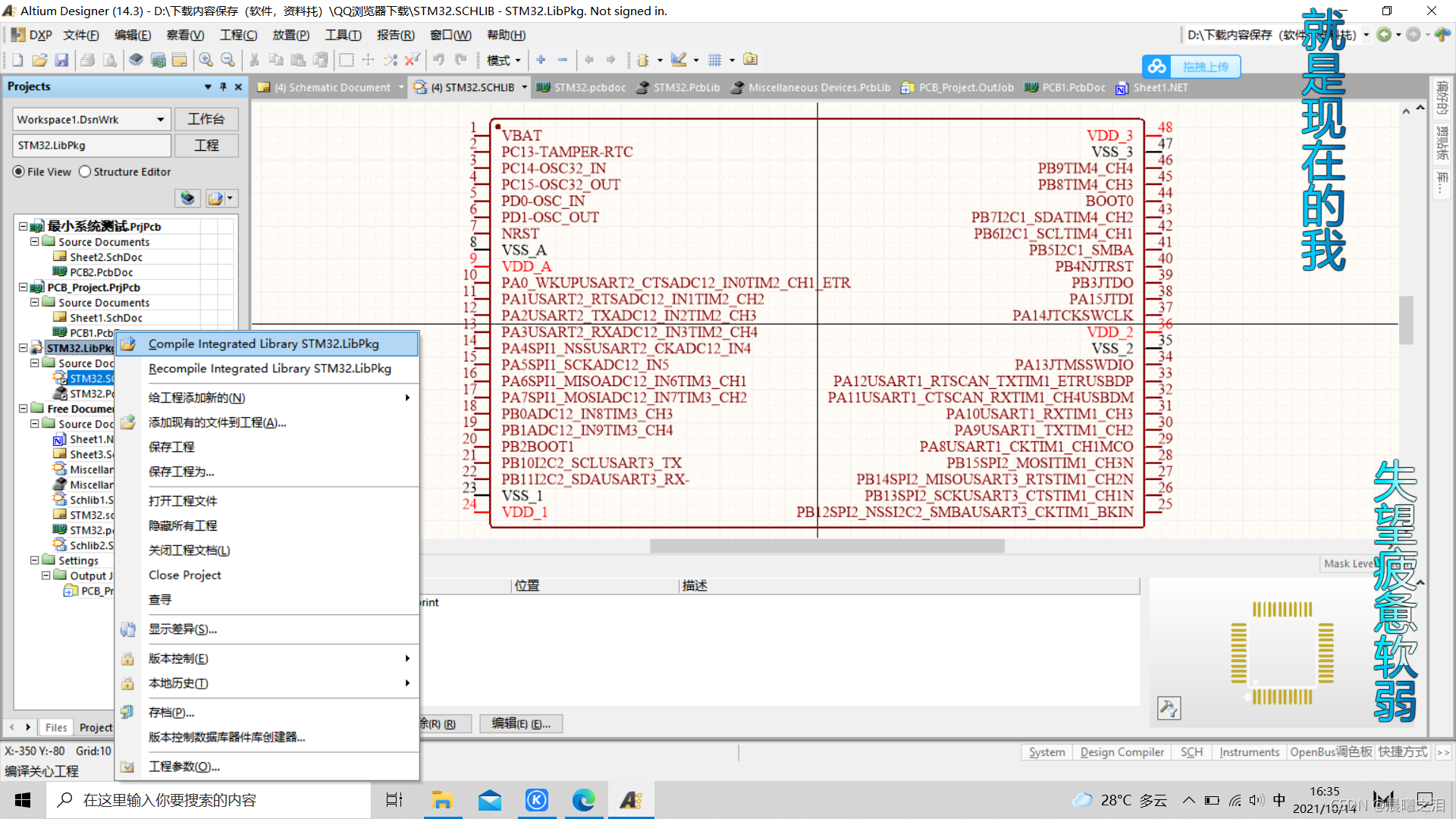

步4-------- 拉完后，右点击“  STM32.Libpkg  "，

点击的出现”  compile integrated library STM32.Libpkg  "

（即编译），

此时你再次返回步2，可以看到确实封装以及出现了，记得一定要进行封装操作！！！！

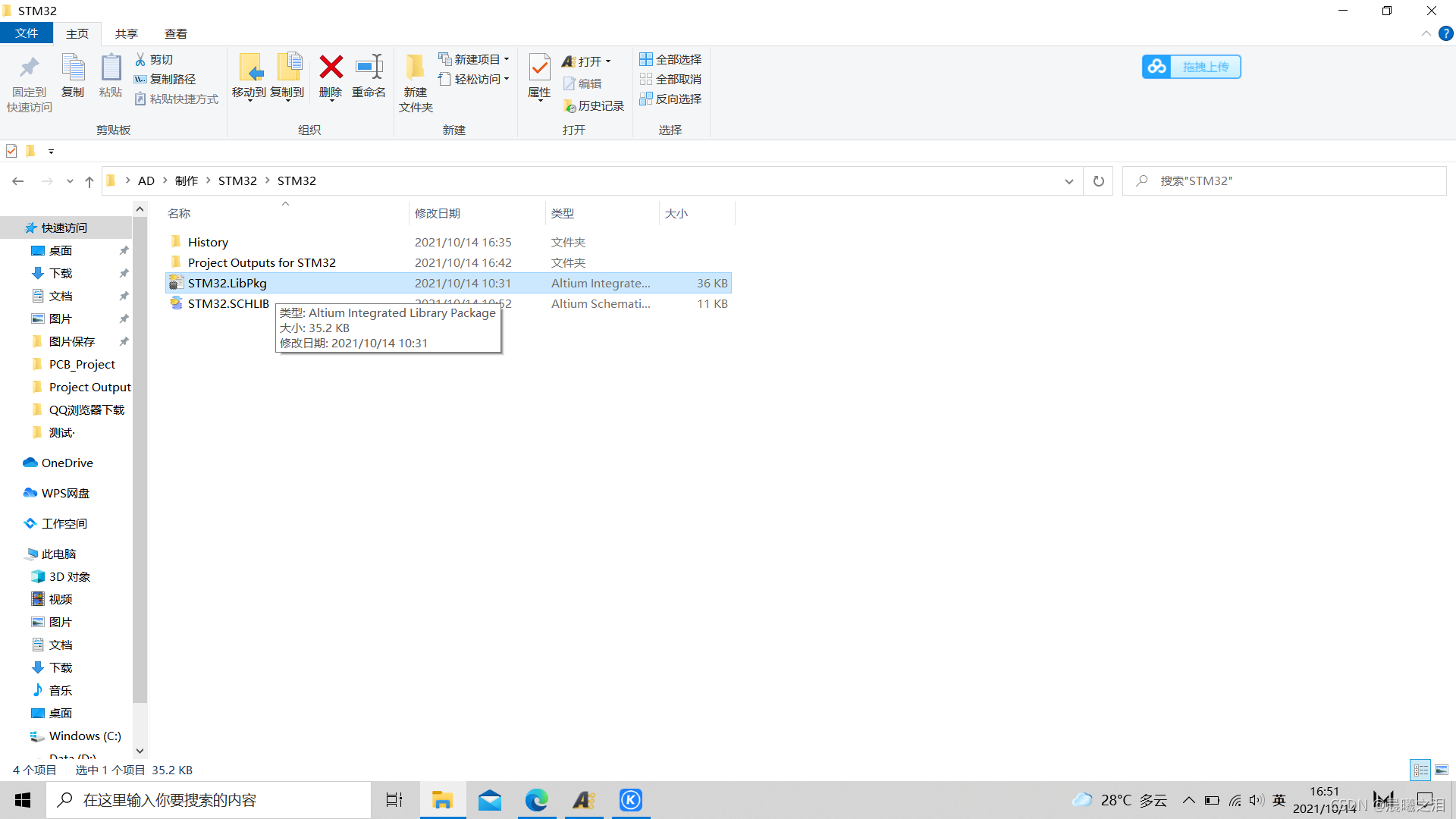

 步5---------此时返回到我们所建立的“   文件夹1   ”里，可以看到此时出现了“   STM32.Libpkg  ‘集成库了。此时成功完成了

。图5

从立创EDA库导入到AD库的，白嫖成功！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！

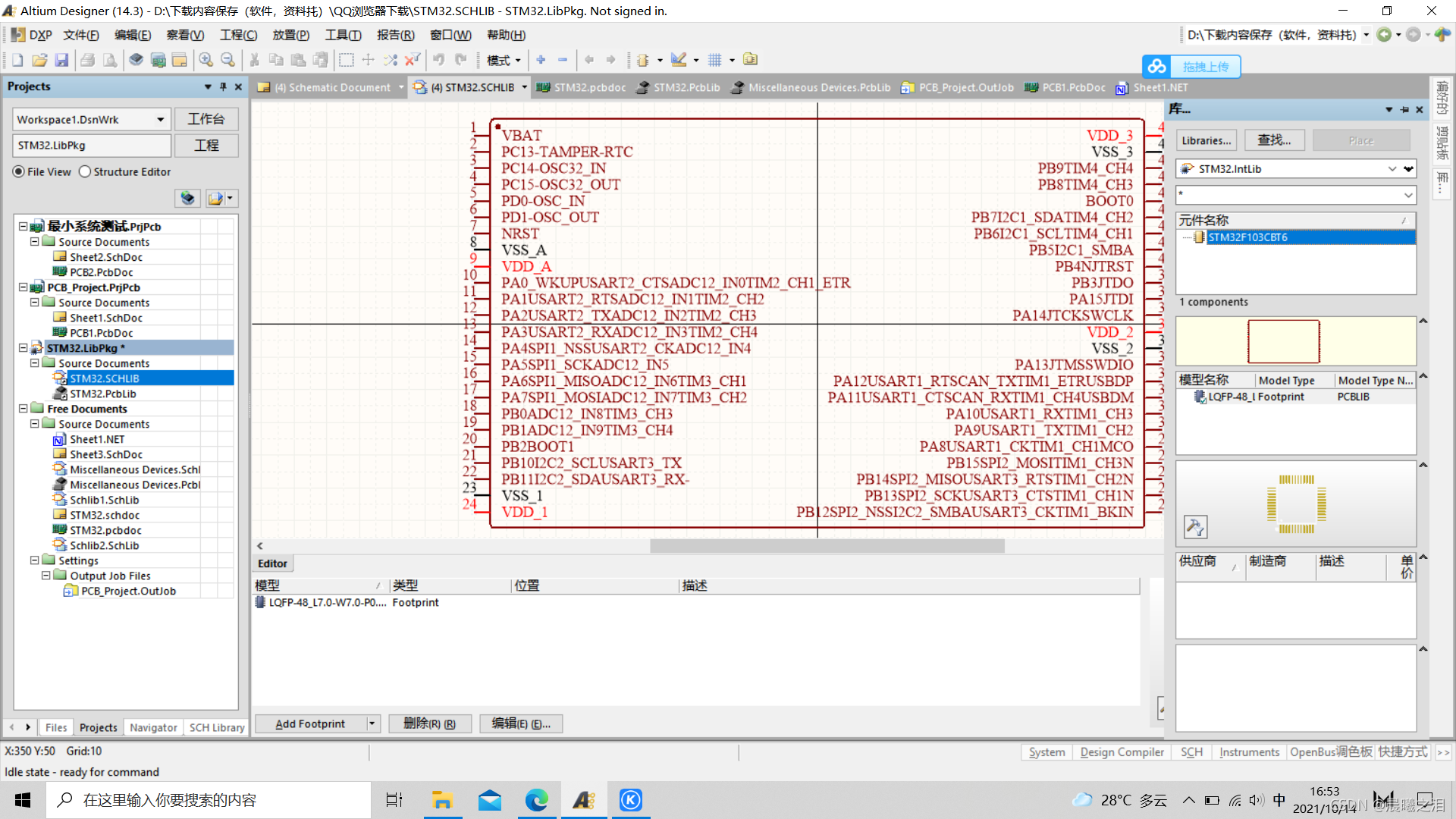

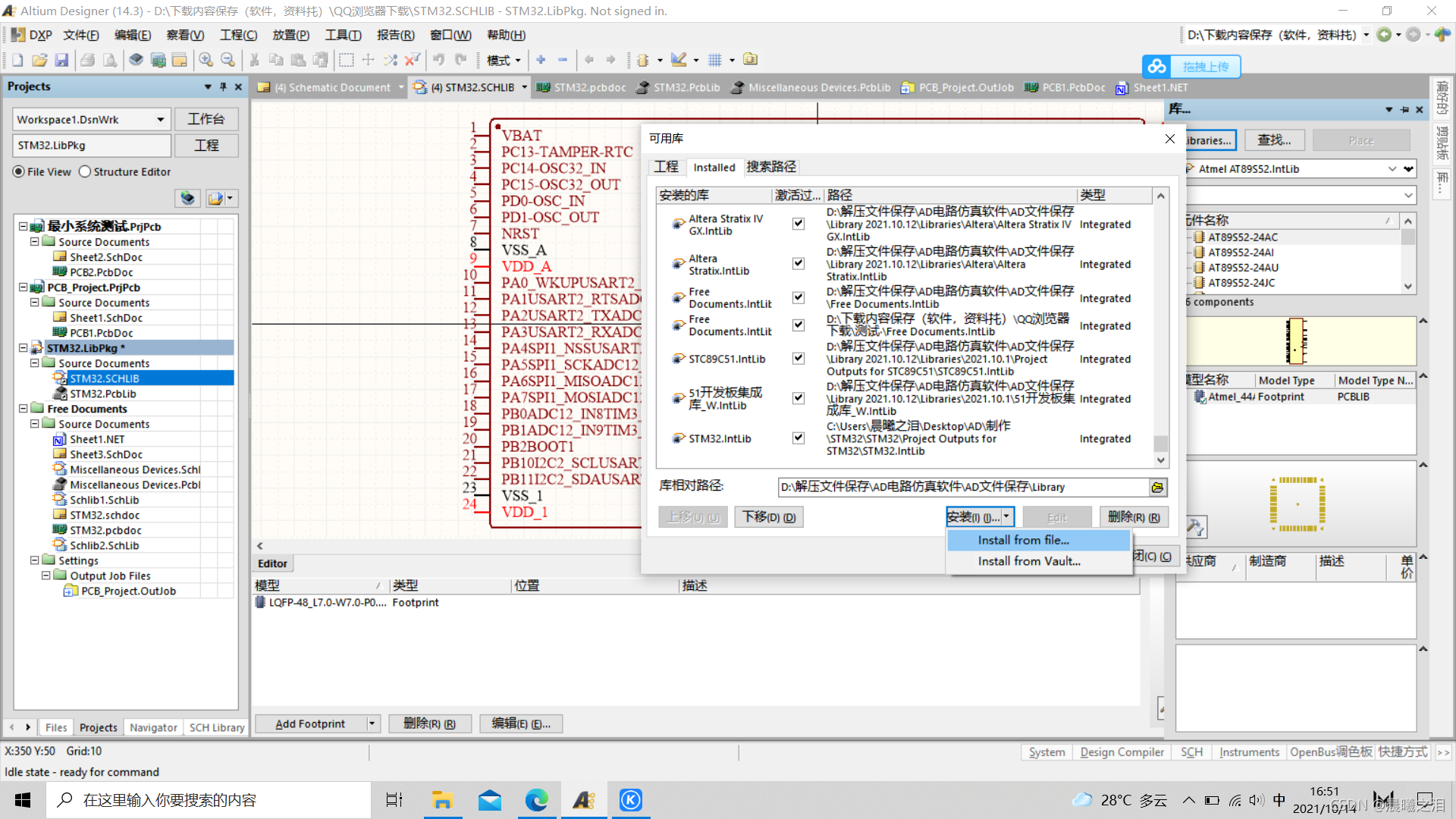

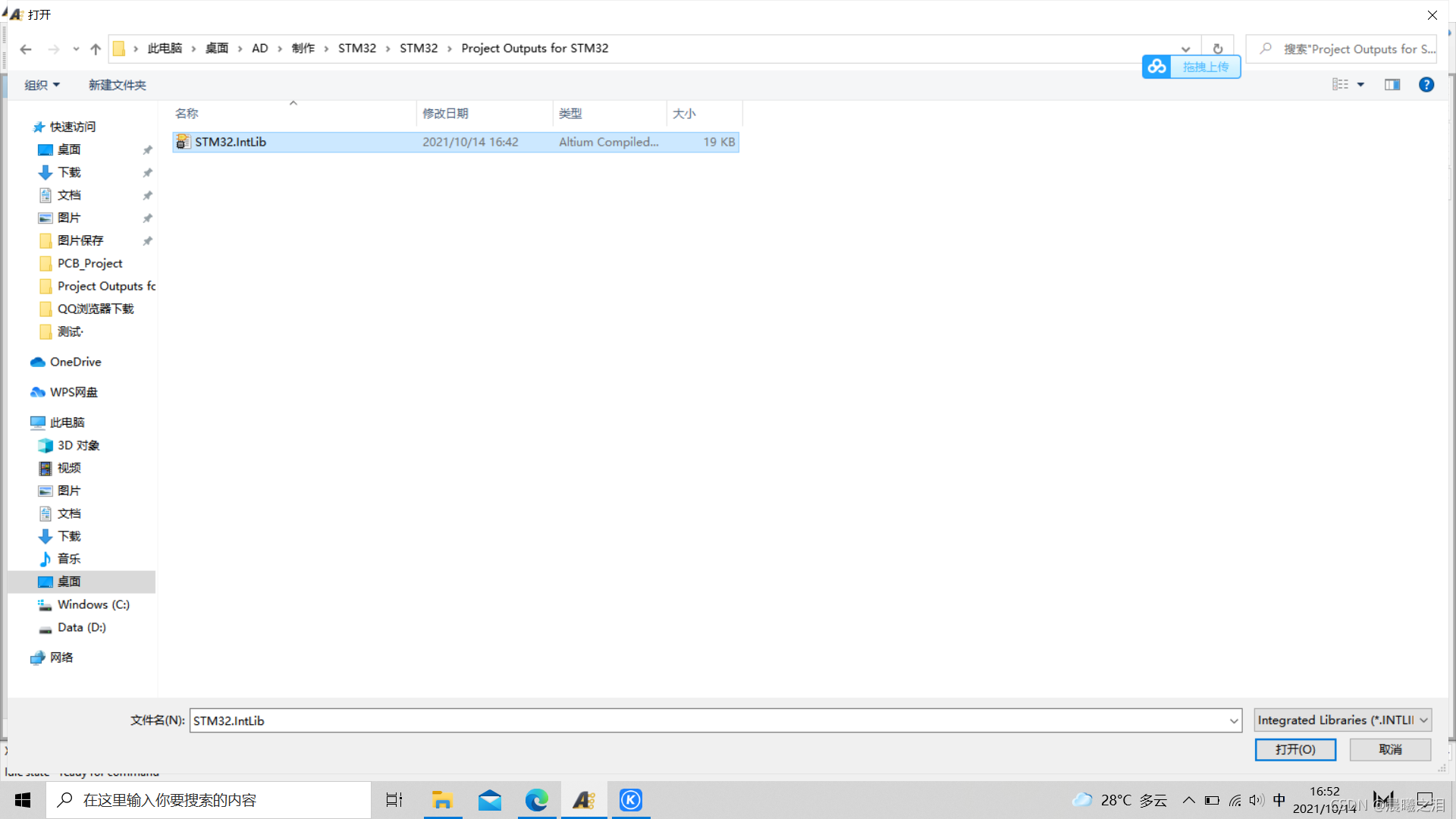

步6---------自己导入 AD软件的“   Libraries库  ”试一试把。 图6，7，8，9

 图1

 图2

图3

图4



图5

图6

 图7

图8

图9
