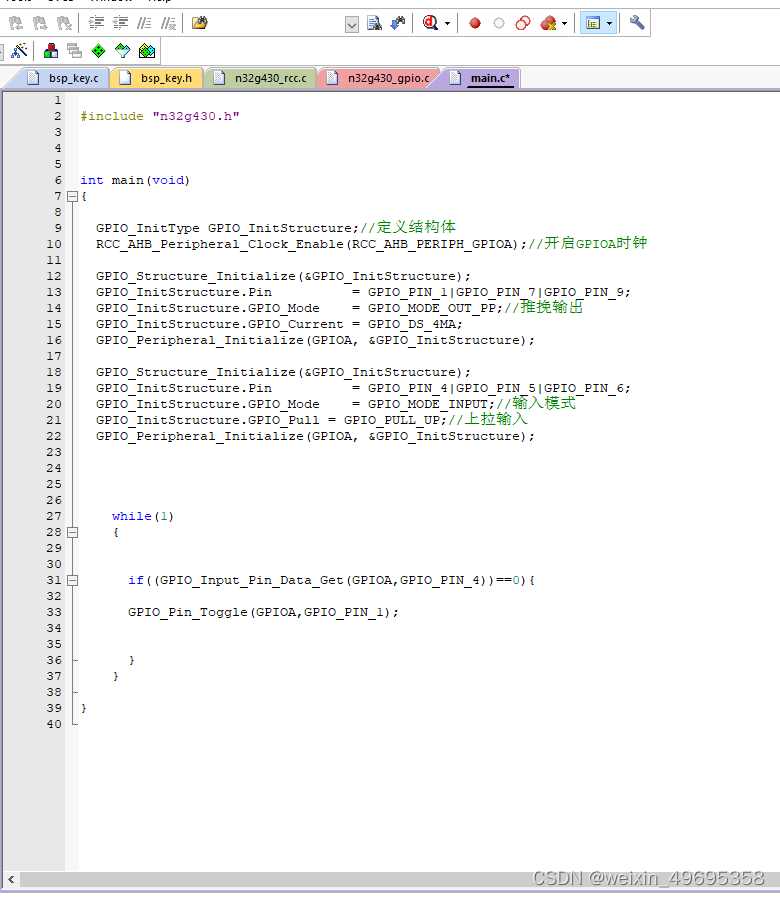

在点灯代码的基础上进行修改

可以看到，配置的输出模式为推挽输出，我理解的推挽输出的意思是，推出去（高电平）和挽回来（低电平）的输出模式，即输出高低电平的一种模式，在这里用来点灯，高电平亮。

GPIO_InitStructure.GPIO_Mode    = GPIO_MODE_OUT_PP;//推挽输出

配置的输入模式为上拉输入，我的理解为，默认状态下是接了个电阻到vcc，即没有输入的时候是高电平（1），配置为上拉输入的话，按键另外一头就应该要接gnd，这样的话，当按键被按下时，就能输入一个低电平（0）信号。

	GPIO_InitStructure.GPIO_Mode    =	GPIO_MODE_INPUT;//输入模式
	GPIO_InitStructure.GPIO_Pull = GPIO_PULL_UP;//上拉输入

所以判断方式也是获取按键对应的io口，判断是否为低电平，就可以知道按键有没有被按下了

if((GPIO_Input_Pin_Data_Get(GPIOA,GPIO_PIN_4);)==0);

当按键被按下时，可以执行一些效果来观察，这里我用led1被按下就翻转状态来观察

PIO_Pin_Toggle(GPIOA,GPIO_PIN_1);

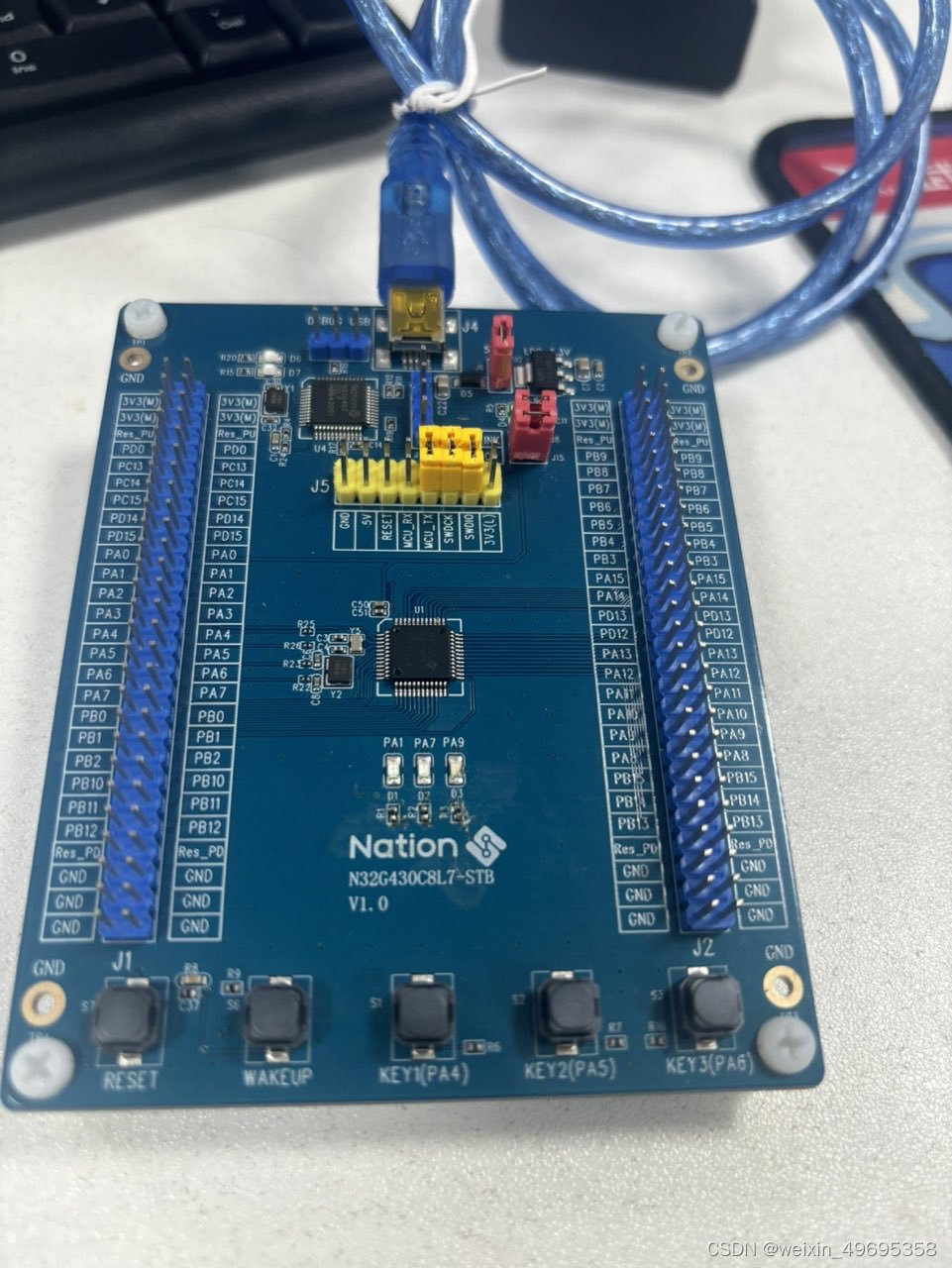

最后，看效果

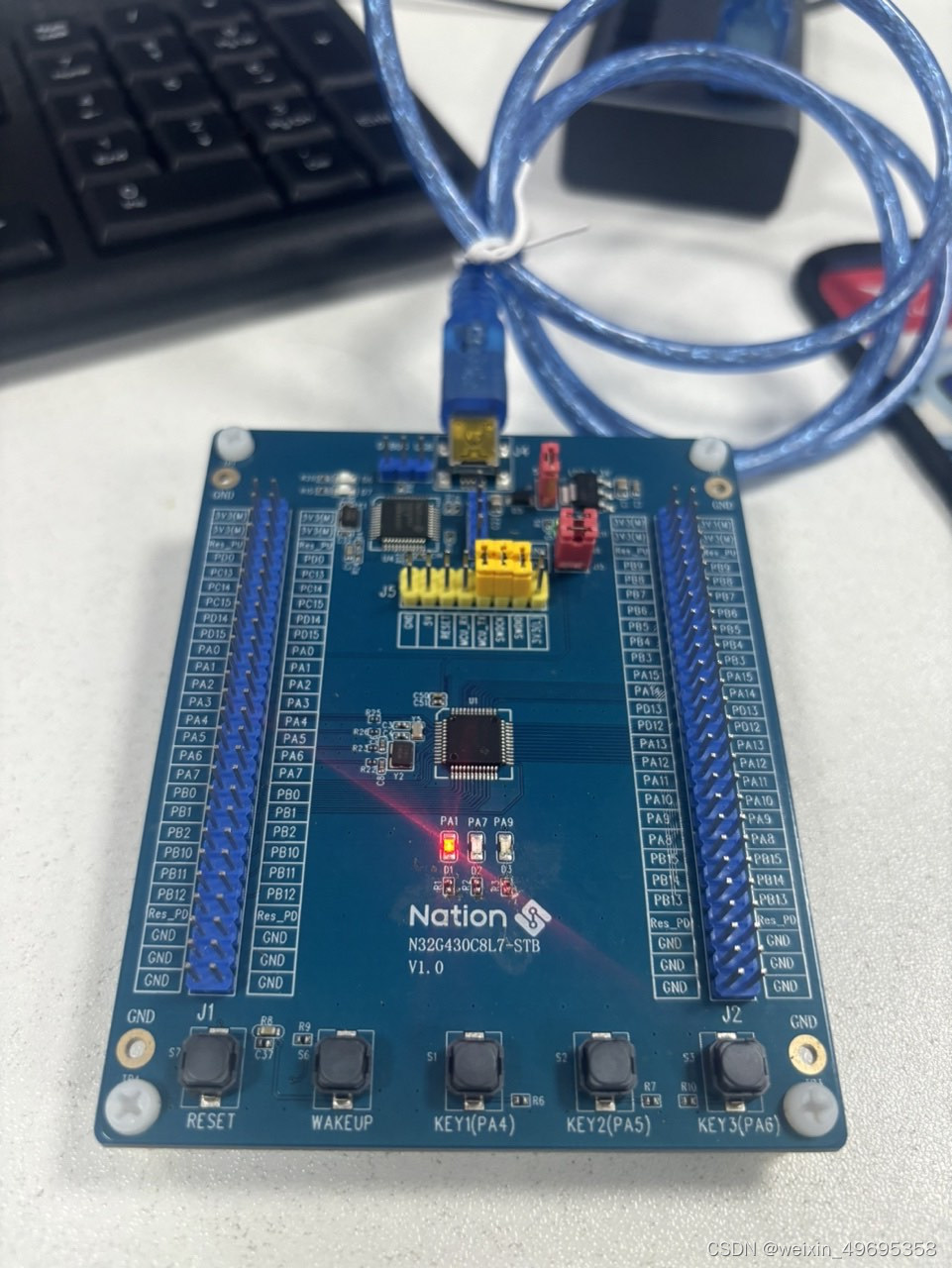

可以观察到，每次按下key1状态就会翻转一次，但是发现不太稳定，存在按键抖动现象，这里应该在按键判断时做延时处理

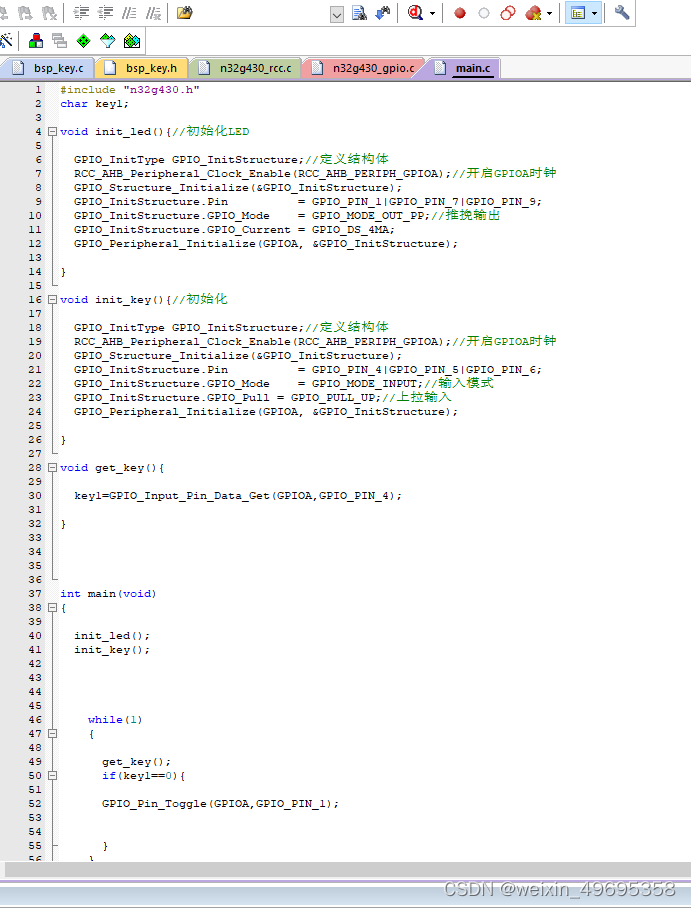

最后，尝试将各个板块封装起来

模块化编程有利于代码的整洁和可阅读性

GPIO_InitStructure.GPIO_Mode = GPIO_MODE_INPUT;//输入模式
GPIO_InitStructure.GPIO_Pull = GPIO_PULL_UP;//上拉输入

GPIO_Input_Pin_Data_Get(GPIOx,GPIO_pin x);//获取引脚输入数据
