数据中心浸没式液冷技术

液冷是指使用液体取代空气作为冷媒，为发热部件进行换热，带走热 量的技术。而液冷服务器是指将液体注入服务器，通过冷热交换带走服务 器的散热的一种服务器。一般来说，行业将液冷分为直接冷却和间接冷却。 目前直接冷却以浸没式液冷技术为主，又可分为相变和非相变2种。间接冷却以冷板式液冷技术为主。

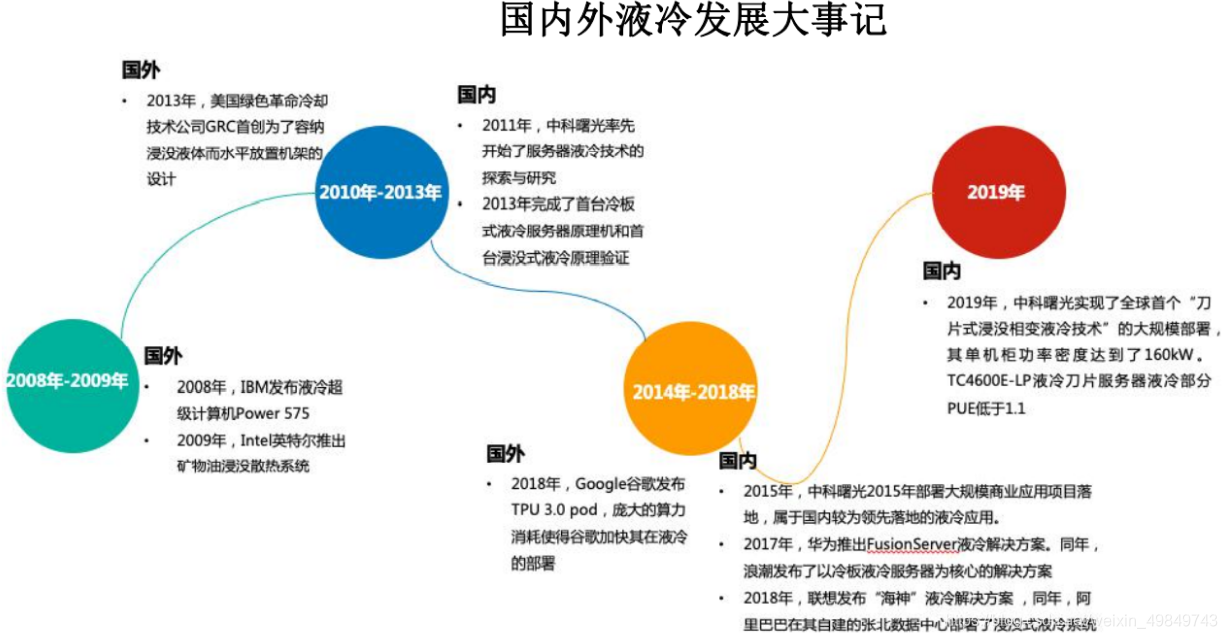

伴随中科曙光、华为、浪潮、联想和阿里等在液冷领域的探索，中国液 冷技术发展迅速。经历了实验室阶段和样机阶段，中国液冷发展与国外基本 同步，并且在液冷的规模应用上积累了更为先进的经验。

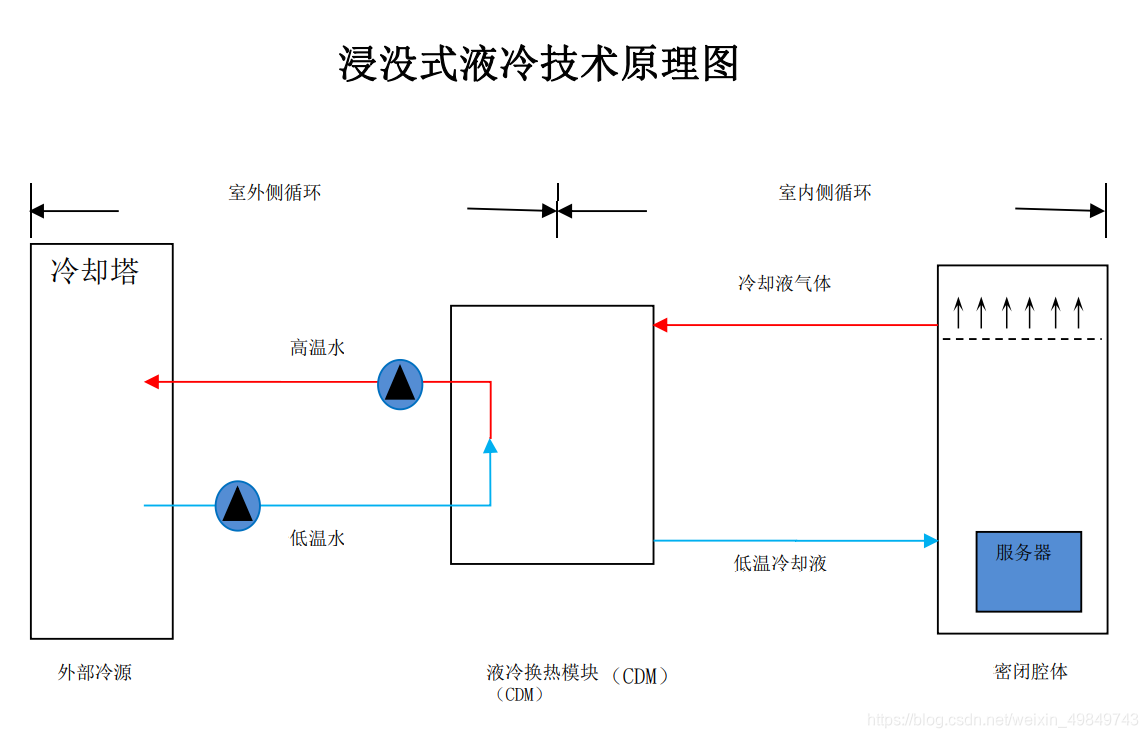

浸没式液冷技术是一种以液体作为传热介质，发热器件浸没于液体中， 通过直接接触进行热交换的冷却技术。整个浸没式液冷系统可分为两部分： 室内侧循环和室外侧循环。 在室内侧循环过程中，冷却液在密闭腔体中与发热器件进行热交换， 冷却液吸收发热器件热量升温，沸腾形成冷却液气体。冷却液气体在液冷 换热模块（CDM）中与室外侧低温水进行热交换，经过冷凝和降温两个过 程成为低温冷却液，重新输入到密闭腔体中，形成循环。相变浸没式液冷 室内侧循环中热量转移主要是通过冷却液的相变实现的。 在室外侧循环中，低温水在液冷换热模块中吸收气态冷却液携带的大 量热量变为高温水，由循环水泵输入到室外冷却塔。在冷却塔中，高温水 与大气进行热交换，释放热量，变成低温水再由室外侧进水泵输送进CDM 中与气态冷却液进行热交换，完成室外侧循环。在室外侧循环中热量转移 主要是通过水温的升降实现的。

液冷的典型应用：
中科曙光硅立方液体相变冷却计算机。硅立方液体相变冷却计算机突 破了传统的冷却方式，采用浸没式相变液冷，将服务器芯片、主板在 内的所有计算部件浸没于液态冷媒中，实现了高效散热，同时硅立方 一个机柜功率密度可达到160kW，是传统风冷数据中心的4-5倍，能效 比提升了30%，PUE低至1.04，截至2020年12月，硅立方已在北京、南 京、山西、甘肃、合肥等多个省市建设应用，促进了区域的科技研发、 产业集聚、转型升级与创新发展。
阿里巴巴浙江云计算仁和数据中心。该数据中心位于余杭钱江经济开 发区，作为全中国首座绿色等级达5A的液冷数据中心，仁和液冷数据 中心采用了服务器全浸没液冷等多项节能技术进行规划设计与建造， PUE低至1.09，也印证了仁和液冷数据中心领先的能效及绿色节能水平。 阿里巴巴浙江云计算仁和数据中心的落成，不仅为杭州市经济发展提 供强大的动力，也将为液冷技术的发展和应用积累宝贵经验。
马来西亚气象局液冷系统。马来西亚气象局数据中心为更好地捕捉局部 强对流天气，三维播报共增加了27倍算力需求。在传统的风冷不能满足 的情况下，该数据中心配置了联想的冷板式液冷设备，水被送入服务器 冷板，在组件周围循环，然后吸收热量离开冷板，进入冷源实现冷却。 据测算，马来西亚气象局应用液冷系统后，散热效果高达90%，有力地支 持了气象预测的精度提升。
Facebook新加坡亚洲数据中心。该数据中心是Facebook在新加坡的第一 个数据中心，将是它在全世界的第15个数据中心。Facebook斥资10亿美 元打造数据中心大楼，高11层，建筑面积为17万平方米，是专门针对新 加坡的潮湿天气打造的。该数据中心采用StatePoint Liquid Cooling液冷 系统，用水来降低气温，可以节约最高20%的用水量。Facebook还计划 全部使用可持续能源来给整个数据中心供电。
内容来自《中国液冷数据中心发展白皮书》
