gem5学习——建立X86全系统仿真

Sakura懋

已于 2023-03-16 08:20:32 修改

阅读量2.8k

点赞数 7

分类专栏： gem5学习文章标签： linux 系统架构测试工具

于 2023-03-13 13:48:59 首次发布

本文链接：https://blog.csdn.net/weixin_49908714/article/details/129484850

版权

gem5学习专栏收录该内容

8 篇文章

订阅专栏

3.14更新

对gem5: Memory system进行学习后才知道，Atomic访问和Timing访问不能在一个存储系统中共存，因此在下面介绍的两种CPU切换配置中，两种CPU不能分别是Atomic类型和Timing类型。

（本文记录对官网教程gem5: X86 Full-System Tutorial的理解和实践）

关键点

利用gem5中的标准库（standard library）建立了一个双核X86处理器，可以进行全系统模拟（操作Ubuntu操作系统，并运行测试程序）
该系统可以利用gem5对切换核心的仿真能力（利用一个快速CPU进行操作系统的初始化，然后切换到一个更具体的CPU上进行仿真）
有助于快速理解gem5全系统建立和仿真过程（kernel、image、启动事件、仿真事件等）
有助于利用标准库编写系统配置文件

环境

ubuntu 18.04
gem5 22.0.0.2

脚本文件详解

（源码对应configs/example/gem5_library/x86-ubuntu-run-with-kvm.py，与官方教程略有偏差，但没有关键影响。以下介绍截取源码。）

0. 导入声明

from gem5.utils.requires import requires
from gem5.components.boards.x86_board import X86Board
from gem5.components.memory.single_channel import SingleChannelDDR3_1600
from gem5.components.processors.simple_switchable_processor import (
    SimpleSwitchableProcessor,
)
from gem5.components.processors.cpu_types import CPUTypes
from gem5.isas import ISA
from gem5.coherence_protocol import CoherenceProtocol
from gem5.resources.resource import Resource
from gem5.simulate.simulator import Simulator
from gem5.simulate.exit_event import ExitEvent
from gem5.components.cachehierarchies.ruby.\
    mesi_two_level_cache_hierarchy import (
    MESITwoLevelCacheHierarchy,
)

1. requires模块

requires(
    isa_required=ISA.X86,
    coherence_protocol_required=CoherenceProtocol.MESI_TWO_LEVEL,
    # kvm_required=True,
    kvm_required=False,
)

require函数的功能是用于检查gem5模拟器（.opt）是否与想要建立的处理器相匹配：

ISA
缓存一致性协议
KVM

KVM说明

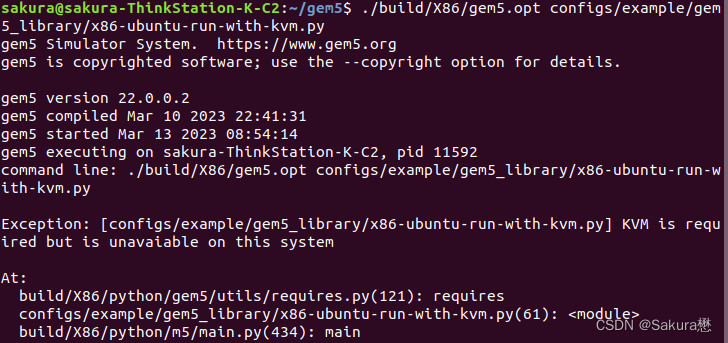

官方教程中需要用到kvm，用于初始化的CPU是基于kvm的，要求主机支持KVM。但我在实际运行时发现我的主机不支持KVM，运行后错误如下：

尝试配置KVM发现不是很简单，然后了解gem5中的基于KVM的CPU功能为：

gem5支持基于KVM的CPU模型，当主机ISA与gem5中运行的应用程序相同，它能绕过模拟并使用底层主机的处理器来运行gem5中运行的二进制文件，此时gem5上程序的运行速度和在主机上几乎相同。这主要可用于采样模拟以及快速前进到感兴趣区域和检查点位置。

即该模型用于加快仿真速度，应该不是必备选项，因此用户可根据实际情况选择性配置。

因此我为了避免不必要的问题，选择不使用KVM，在该require函数中将kvm_required参数设置为False，然后在后续设置CPU类型时进行相应的修改。

2. 处理器配置

（1）cache

# Here we setup a MESI Two Level Cache Hierarchy.
cache_hierarchy = MESITwoLevelCacheHierarchy(
    l1d_size="16kB",
    l1d_assoc=8,
    l1i_size="16kB",
    l1i_assoc=8,
    l2_size="256kB",
    l2_assoc=16,
    num_l2_banks=1,
)

（2）memory

# Setup the system memory.
memory = SingleChannelDDR3_1600(size="3GB")

SingleChannelDDR3_1600模块的默认内存大小为8GiB，但我们所使用的X86Board模块的内存大小最大为3GiB，因此需要在这里设定内存大小参数。

（3）processor

processor = SimpleSwitchableProcessor(
    # starting_core_type=CPUTypes.KVM,
    starting_core_type=CPUTypes.TIMING,

    switch_core_type=CPUTypes.TIMING,
    isa=ISA.X86,
    num_cores=2,
)

在这里使用了gem5标准库中的SimpleSwitchableProcessor类，用于在仿真过程中进行两种类型CPU之间的切换（starting_core_type->switch_core_type) 。官方教程中初始化CPU是基于KVM的CPU，而由于我没有配置KVM，因此在这里将其改为TIMING类型。

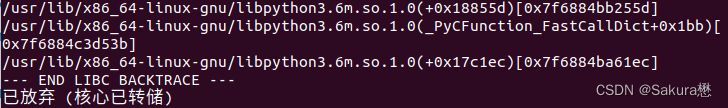

注意：在官方教程中提出若不支持KVM，则可以将CPU类型修改为ATOMIC。但我尝试之后发现无法运行，出现以下错误：

怀疑是ATOMIC不能用于包含Cache的处理器中（真正原因是Atomic类型和Timing类型不能共存），因此将CPU类型修改为TIMING，可正常运行。

（4）board

board = X86Board(
    clk_freq="3GHz",
    processor=processor,
    memory=memory,
    cache_hierarchy=cache_hierarchy,
)

3. 工作负载配置

gem5的全系统模式会启动完整的Linux操作系统，需要配置内核（kernel）和磁盘镜像（disk_image），同时，可选择性配置运行指令列表（readfile_contents），文件内容是启动操作系统后在由于仿真的指令序列。

command = "m5 exit;" \
        + "echo 'This is running on Timing CPU cores.';" \
        + "sleep 1;" \
        + "m5 exit;"

board.set_kernel_disk_workload(
    # The x86 linux kernel will be automatically downloaded to the if not
    # already present.
    kernel=Resource("x86-linux-kernel-5.4.49"),
    # The x86 ubuntu image will be automatically downloaded to the if not
    # already present.
    disk_image=Resource("x86-ubuntu-18.04-img"),
    readfile_contents=command,
)

（1）kernel & disk_image

官方教程中使用的kernel和disk_image直接来自于gem5资源库（resource repository），直接利用Resource类（应该是直接下载到本地）。用户也可以使用自定义的kernel和disk_image。

问题：这个kernel和disk_image除了指定操作系统以外，还有什么影响吗？会影响到仿真处理器的配置上限吗？如果与处理器配置无关的话，那为什么还需要自定义呢？

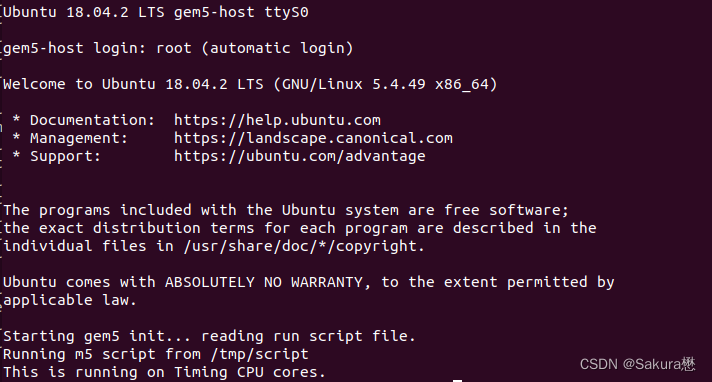

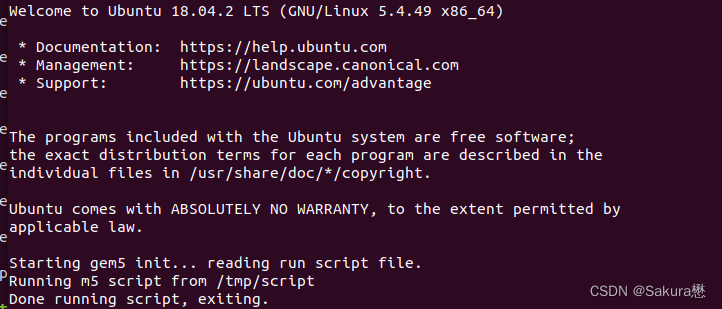

注意：这里选用的磁盘镜像文件是x86-ubuntu18.04-img，它被设计为启动操作系统、自动登陆并执行m5 readfile。m5 readfile内容通过readfile_contents指定，因此若所用该镜像文件，需指定参数readfile_contents，不然在成功进入操作系统后将直接退出，不能通过终端执行指令。（这也就是为什么运行脚本文件x86-ubuntu-run.py时，使用终端接入该操作系统后会直接退出。下图展示该过程。）

（2）指令序列文件

文件内容为command的值，传给readfile_contents参数，最终将存储在文件gem5/m5out/readfile中。

4. simulator配置

simulator = Simulator(
    board=board,
    on_exit_event={
        ExitEvent.EXIT : (func() for func in [processor.switch]),
    },
)

参数on_exit_event用于指定指令m5 exit执行后触发的事件，默认为退出操作系统。这里表示第一个m5 exit指令执行将触发processor.switch函数，即进行CPU的切换，第二个m5 exit指令使操作系统正常退出。

运行过程

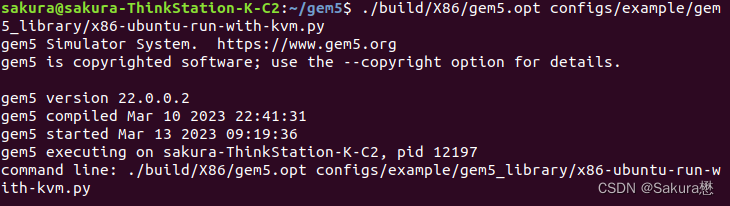

1. 执行配置脚本

打开终端，在gem5/目录下执行：

./build/X86/gem5.opt configs/example/gem5_library/x86-ubuntu-run-with-kvm.py

等待一段时间后终端界面保持不变（进入等待接入状态）

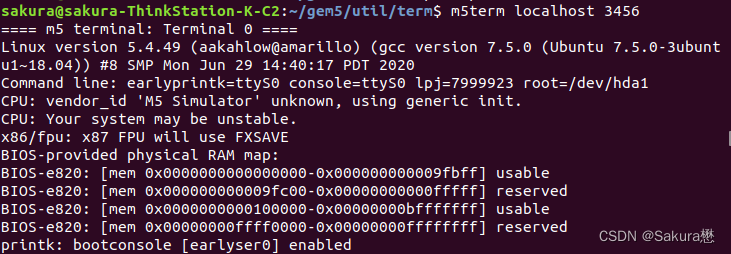

2. 使用m5term远程连接

新建一个终端，进入目录gem5/util/term下，执行指令：

m5term localhost 3456

将启动m5终端，并接入之前运行的gem5配置系统。

等待指令文件中全部指令执行完成后结束仿真。

注意：如果是首次所用m5term，需要先在目录gem5/util/term下执行make。

3. 结果

最终的结果保存在gem5/m5out文件夹中：

board_pc_com_1.device：终端输出（官方教程有误）
stats.txt：仿真结果数据
config.ini, config.json：模拟处理器的配置

总结

想要完成一个自定义处理器的全系统仿真，可依照以上配置文件编写流程和执行流程照猫画虎。难点在于配置和实现不同的处理器架构：

gem5标准库的利用和扩展。这个教程中使用了一个SimpleSwitchableProcessor类，实例化了一个双核处理器。可以对gem5标准库进行更深入的了解，看是否存在可直接利用的类，若没有，则需要学习如何编写实现满足自身需求的类。
还需要对各种组件的具体实现进行深入学习，例如：X86Board中的processor、memory、cache等是如何连接，如何在其中添加新的组件等。
