各位读者好，我发现，最近的收藏量比较多，为了大家方便，添加了一些各部分图和细节。
目录
配置总流程
内网：5个VLAN配置 + 三层交换机上各下级网关配置
外网：三层交换机与路由器之间的连接处物理二层接口转为物理三层接口，并配置该端口的ip地址 + 三层交换机与路由器使用动态路由RIP协议
访问权限：限制学生区域访问外网，其他区域访问正常
服务器：WEB+DNS+DHCP服务器配置

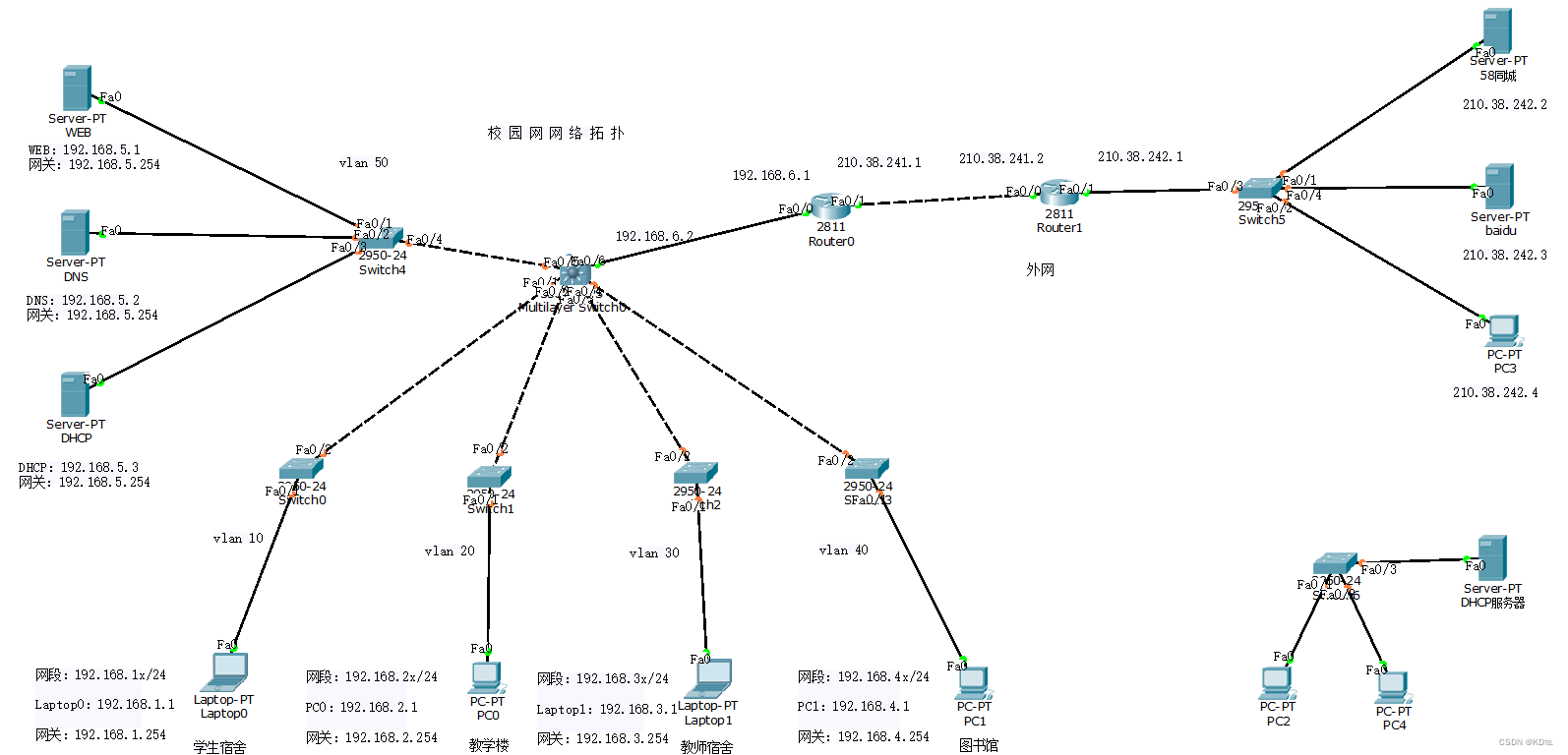

1、总体拓扑图+网段
开始需要配置各设备的ip地址、子网掩码、网关、dns服务器的ip地址
| 部分 | 网段 | 子网掩码 | 网关 |
| 学生宿舍 | 192.168.1x/24 | 255.255.255.0 | 192.168.1.254 |
| 教学楼 | 192.168.2x/24 | 255.255.255.0 | 192.168.2.254 |
| 教师宿舍 | 192.168.3x/24 | 255.255.255.0 | 192.168.3.254 |
| 图书馆 | 192.168.4x/24 | 255.255.255.0 | 192.168.4.254 |
| 服务器 | 192.168.5x/24 | 255.255.255.0 | 192.168.5.254 |
| 路由器、交换机间 | 192.168.6x/24 | 255.255.255.0 | 192.168.6.1\192.168.6.2 |
| 路由器与路由器间 | 210.38.241.x | 255.255.255.0 | 210.38.241.1\210.38.241.2 |
| 外网pc机处 | 210.38.242.1 | 255.255.255.0 | 210.38.242.1 |

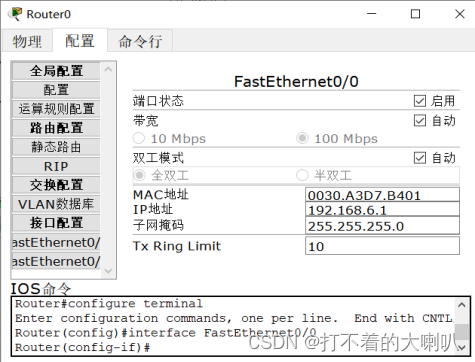

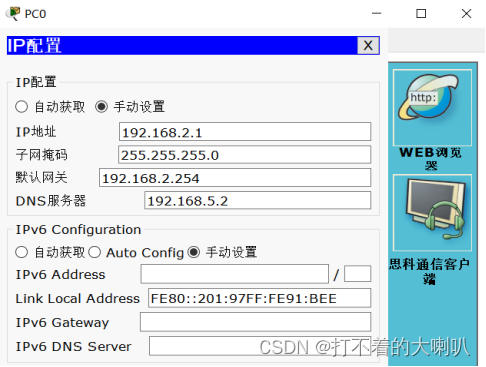

- 例子（以pc0和Router0为例子）
- 主要是设置ip、子网、网关、dns服务器，和Router路由的端口开启
2、命令
（1）内网配置
二层交换机工作于OSI模型的第2层（数据链路层），故而称为二层交换机，它是一种用于电信号的存储转发的网络设备。它可以为pc机、服务器等接入交换机的任意两个网络端口提供独享的电信号通路，并进行通信，在我们校园网网络拓扑中，我们需要用它来设置VLAN，把网络分段，通过对照学习的MAC地址表，存在内部地址表中，使交换机只允许必要的虚拟网段流量通过交换机，而通过交换机的过滤和转发，可以有效的隔离广播风暴，减少误包和错包，避免共享冲突。
而在这里我们需要配置内网VLAN（因为它是一个单独的局域网），外网不需要（无数个局域网连接而成）
1）二层交换机配置VLAN命令：
| vlan 10 | 学生宿舍 |
| vlan 20 | 教学楼 |
| vlan 30 | 教师宿舍 |
| vlan 40 | 图书馆 |
| vlan 50 | 服务器 |
下面以配置学生区的vlan 10为例子，其他配置都一样
| Switch>enable | enable进入特权模式 -- Switch# |
| Switch#vlan database | 进入vlan数据库，进行vlan设置 --- Switch(vlan)# |
| Switch(vlan)#vlan 10 | 添加vlan 10 |
| Switch(vlan)#exit | 返回特权模式 -- Switch# |
| Switch#configure terminal | 进入全局模式 -- Switch(config)# |
| Switch(config)#interface f0/1 | 进入端口f0/1（交换机与主机间端口）--Switch(config-if)# |
| Switch(config-if)#switchport access vlan 10 ; | 当前端口加入vlan 10 |
| Switch(config-if)#exit | 返回全局模式，可以设置另一个端口 |
| Switch(config)#interface f0/2 | 进入端口f0/2（二层与三层交换机间端口） |
| Switch(config-if)#switchport mode trunk | 交换机连交换机的口要改为trunk模式意思是vlan数据包都可以经过 |
| Switch(config-if)#exit | 返回全局模式，可以设置另一个vlan |
| Switch#show vlan brief | 5个vlan配置好可以通过这个查看我们vlan数据库的vlan |

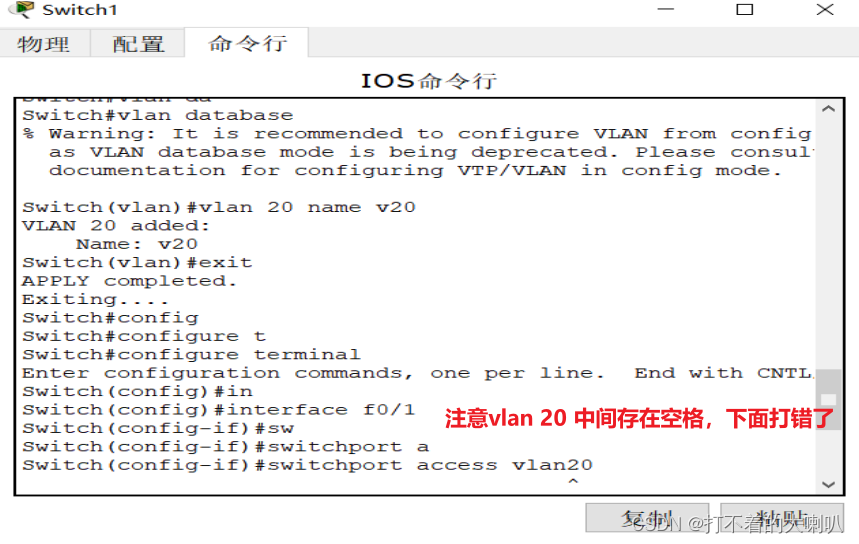

- 例子（以添加VLAN 20为例）
2）校园网三层交换机配置网关
三层交换机就是具有部分路由器功能的交换机（注意：路由器是交换机，交换机不是路由器），它工作在OSI网络标准模型的第三层：网络层。三层交换机的最重要目的是加快大型局域网内部的数据交换，所具有的路由功能也是为这目的服务的，能够做到一次路由，多次转发，所以在校园网拓扑中，它担任着核心设备，负责着内网的各部分的二级交换机的数据交互，还担当者内网的数据出口到路由器，把外网发送给内网路由器的数据分发给内网对应的设备，对于网络的交互起了巨大的作用。
别质疑，说好三层交换机，它就工作在OSI七层中的网络层，它具备一些路由器的功能，可以说，‘路由器是交换机，交换机不是路由器’，所以我们需要在三层交换机上面配置网关
| Switch#vlan database | 进入vlan数据库，进行vlan设置 --- Switch(vlan)# |
| Switch(vlan)#vlan 10 | 添加vlan 10、20、30、40、50（看需要多少广播域） |
| Switch(vlan)#exit | 上面添加完5个vlan就可以返回特权模式 |
| Switch#configure terminal | 进入全局模式 |
| Switch(config)#ip routing | 启动交换机的路由功能（重要） |
| Switch(config)#int vlan 10 | 进入vlan 10（每个接口都要进入设置） |
| Switch(config)#ip address ip地址 子网掩码 | 配置vlan 10的ip地址（也就是该广播域的网关192.168.1.254） |
- 例子（就一个三层交换机，内外网连接的那个）
做到这里，就可以实现内网的连接了，如下图ping其他网段的数据是有回应的（学生宿舍 ping web）
（2）外网配置
1）三层交换机与路由器之间的连接
| Switch(config)#int f0/6 | 进入f0/6端口 |
| Switch(config-if)#no switchport | 物理二层接口转为物理三层接口 |
| Switch(config-if)#ip add ip地址 子网掩码 | 配置该端口的ip地址 (192.168.6.2) |

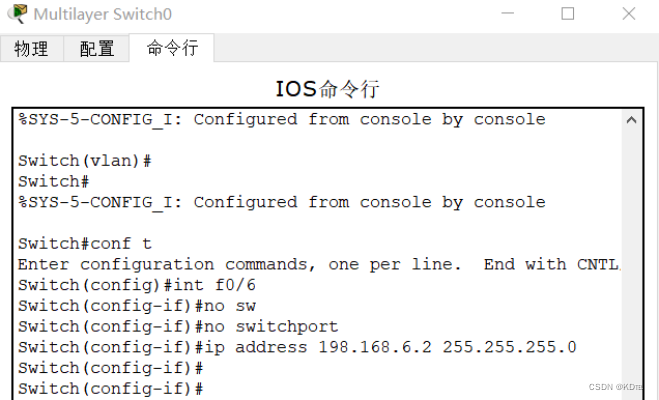

- 例子（三层交换机）
2）在三层交换机与路由器上使用RIP协议
A、静态路由
优点：它是由管理员手工一条条加入路由表的，配置灵活，节省链路开销。
缺点：缺乏灵活性，配置过程繁杂，而拓扑变更时需要管理员去每台路由上更改设置。
B、动态路由
优点：可以自动适应网络拓扑的变化，自动维护路由信息而不需要网络管理员的参与。
缺点：由于需要相互交换路由信息，因而占用网络带宽与系统资源；安全性不如静态路由。
如果配置小型网络用静态路由，但是现在是大型的，我们需要用动态路由的rip协议配置
| Switch(config)#router rip | rip协议的配置 |
| Switch(config-router)#net IP地址 | 需要配置三层交换机/其连接的路由器所有端口的网段号 |
| Switch(config-router)#net IP地址 | 需要配置三层交换机/其连接的路由器所有端口的网段号 |
| 配置完毕所有的端口 | ------ |

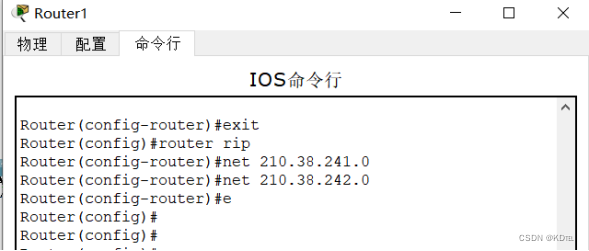

- 例子（上图三层交换机、下图路由器）

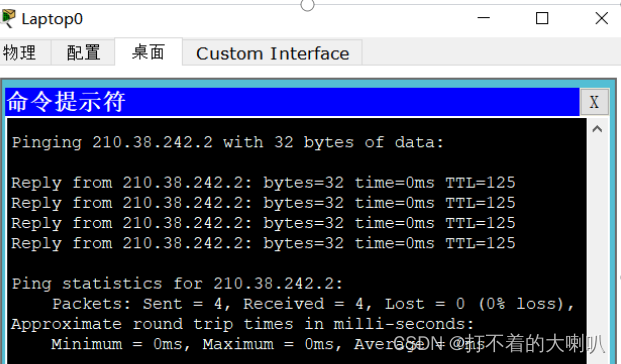

到了这里你其实就可以连接外网了，恭喜了
（3）设置访问权限
处于安全策略的考虑，校园网网络拓扑需要设置访问权限，192.168.1x/24为学生宿舍区域所以我们应该把其访问外网的权限给关掉，使其只能使用校园内网，而教学区域，教师宿舍，图书馆和服务器区域都可以访问外网。
根据我们的校园网网络拓扑图，所有外网的通信需要从Router0进入内网，所以我们需要在Router0路由器上进行访问权限的配置。
| Router(config)#int f0/1 | 进入路由器0内网出口f0/1 |
| Router(config-i)#ip access-group 1 out | 将指定的访问列表应用到相关接口 |
| Router(config)#access-list 1 deny 192.168.1.0 0.0.0.255 | 限制来自网络198.168.1.0的出口流量，也就是限制其进入路由器，其中1是id（1-99可设置） |
| Router(config)#access-list 1 permit any | 其它的网段允许进入路由器 |

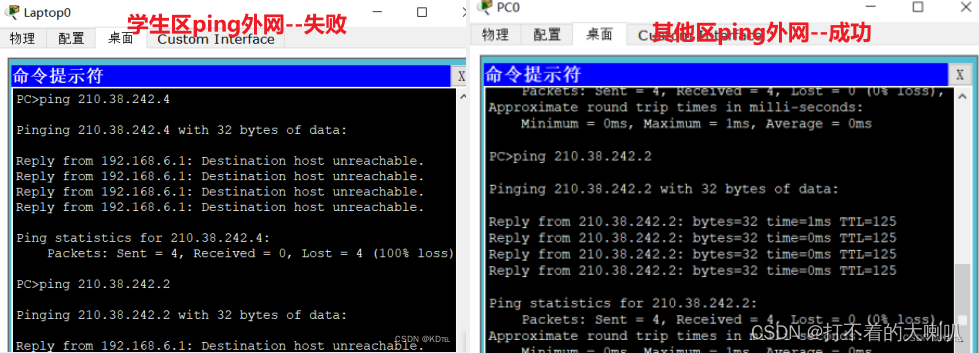

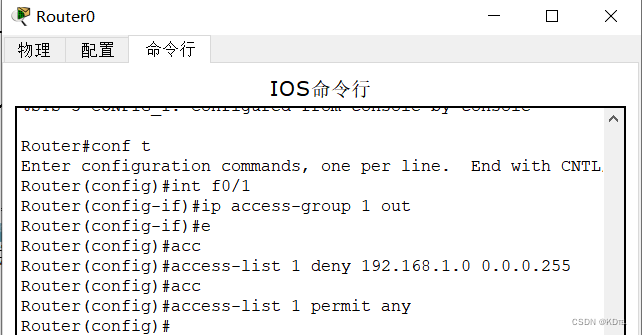

- 例子

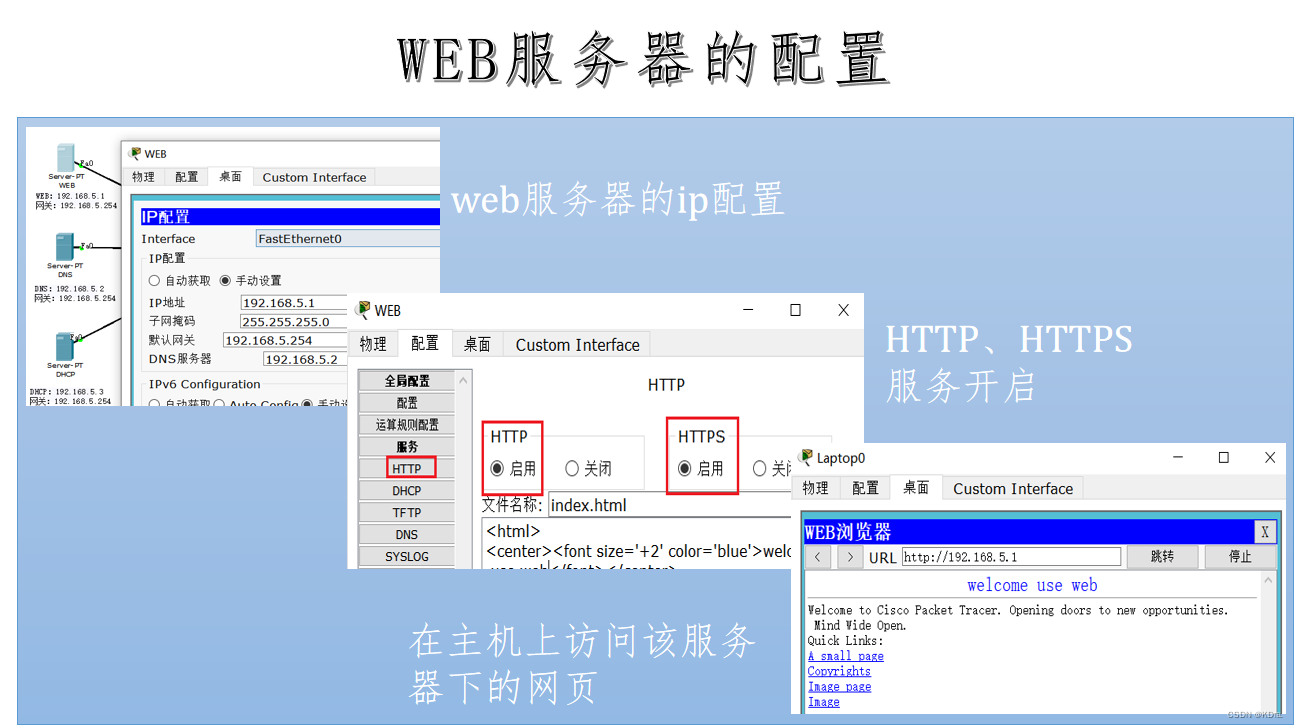

（4）服务器的配置

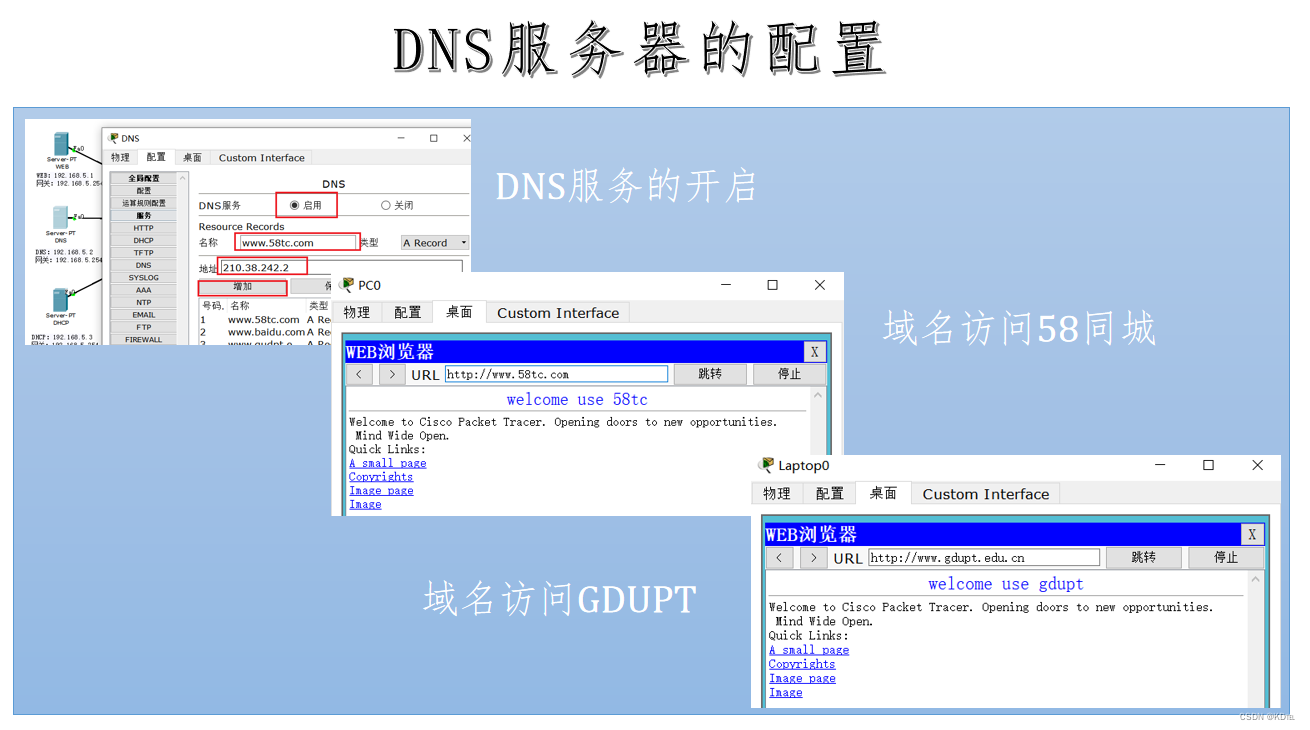

DNS是域名系统，它是由解析器和域名服务器组成的。域名服务器是指保存有该网络中所有主机的域名和对应ip地址，并具有将域名转换为ip地址功能的服务器。它作为将域名和IP地址相互映射的一个分布式数据库，能够使人更方便地访问互联网。

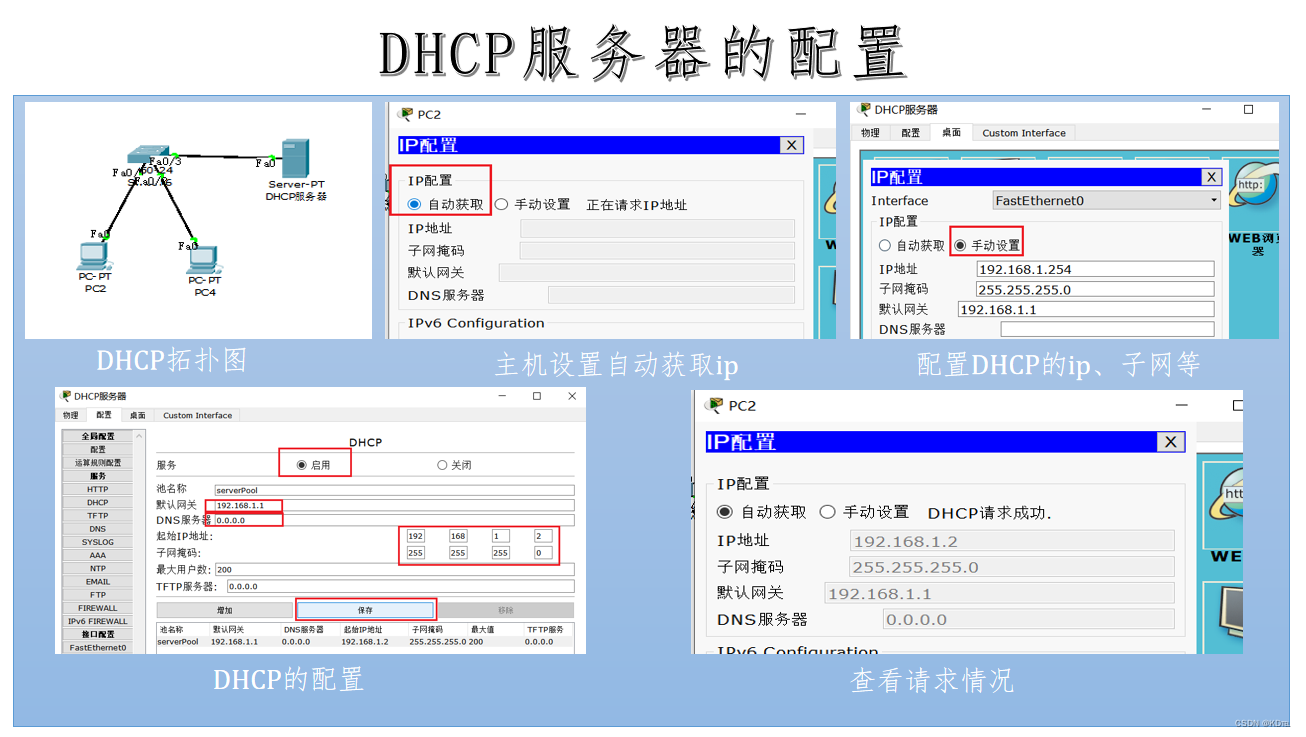

DHCP是动态主机设置协议，是一个局域网的网络协议，主要是给网络快速自动地分配IP地址，DHCP能够帮助我们将IP地址和相关IP信息分配给网络中计算机，还可以给设备上配置正确的子网掩码，默认网关和DNS服务器信息。但是主机上的ip配置需要从静态，改为DHCP配置才可以使用。【最后设置ip自动获取，网就连上了，不信，你去查看pc机的ip是否分配】
