【RSTP快速收敛机制----学习笔记】

一些比较容易混淆的概念：

RP端口其实也会发送BPDU。场景比如在STP或RSTP环境下拓扑状态发送了改变，RP端口会向上游发送TCN BPDU（STP）或RST BPDU

一、P/A机制

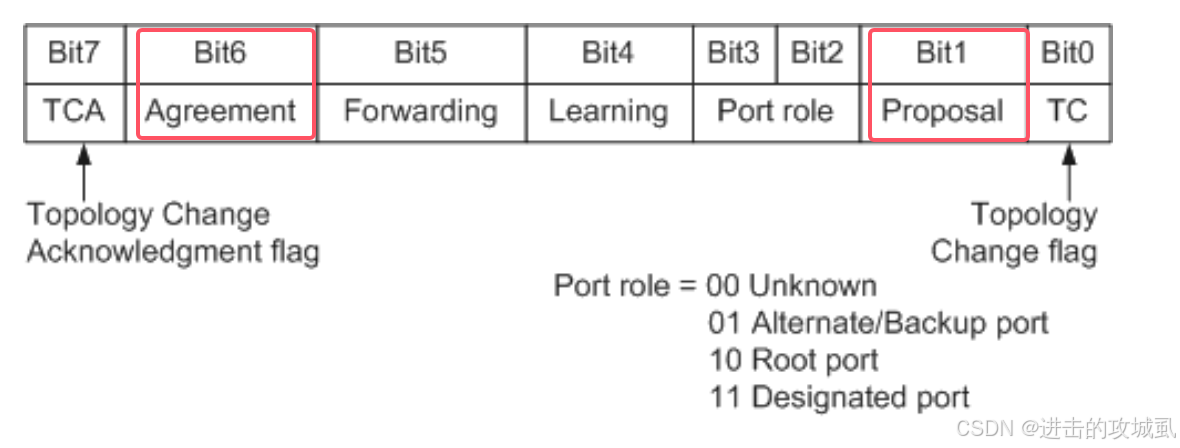

何为P/A? PA实际上是配置BPDU中Flags字段中的两个bit位，分别为Proposal（提议）和Agreement（同意），如图：

P/A机制的前提条件：只能在点对点的全双工链路下运行

正常来说处于STP协议下的两台交换机连接开机后，链路不会立刻进入到Forwarding状态。此时两台交换机都以为自己是根桥且以为自己的端口是DP端口，都往对端发送配置BPDU。当优先级低的交换机收到优先级更高的BPDU时，他就知道自己不是根桥了，DP端口也会变为RP端口。但是为了防止临时环路的产生，交换机需要等待2倍的Forward Delay时间（30秒）才会开始转发数据。

Forward Delay： 设备状态迁移的延迟时间。链路故障会引发网络重新进行生成树的计

算，生成树的结构将发生相应的变化。不过重新计算得到的新配置消息无法立刻传遍整个网

络，如果新选出的根端口和指定端口立刻就开始数据转发的话，可能会造成临时环路。STP

采用了一种状态迁移机制，新选出的根端口和指定端口要经过 2 倍的 Forward Delay 延时后

才能进入转发状态，这个延时保证了新的配置消息传遍整个网络，从而防止了临时环路的产

生。Forward Delay Timer 指一个端口处于 Listening 和 Learning 状态的各自持续时间，默认

各是 15 秒。

下面我们来说一下R/P机制如何实现快速收敛，下面是P/A机制的流程：

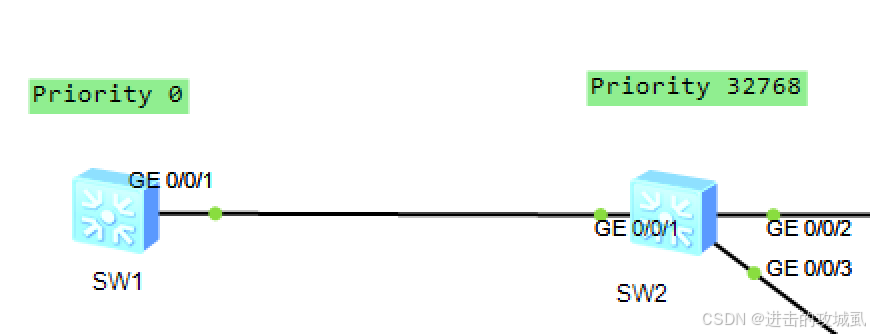

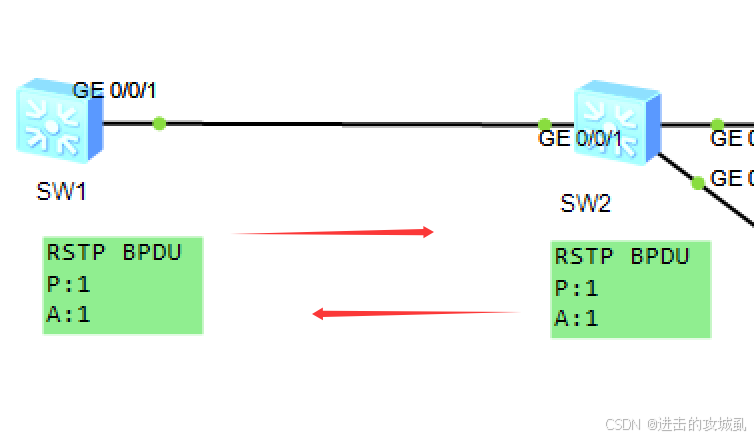

1、未收敛前，SW1和SW2以为自己是根桥，并且都认为自己的G0/0/1端口都是DP（但此时端口状态都是discarding状态）双方相互发送配置BPDU报文，报文中Flags字段的Proposal和Agreement字段都置位为1

2、SW1收到SW2的BPDU发现优先级没自己高，则丢弃不进行处理。当SW2收到SW1的BPDU后，发现SW1的更优先，此时他意识到自己不是根桥
