运算放大器（新手小牛听课笔记）

原创 于 2024-09-28 11:28:20 发布 · 362 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#笔记

1.比例电路

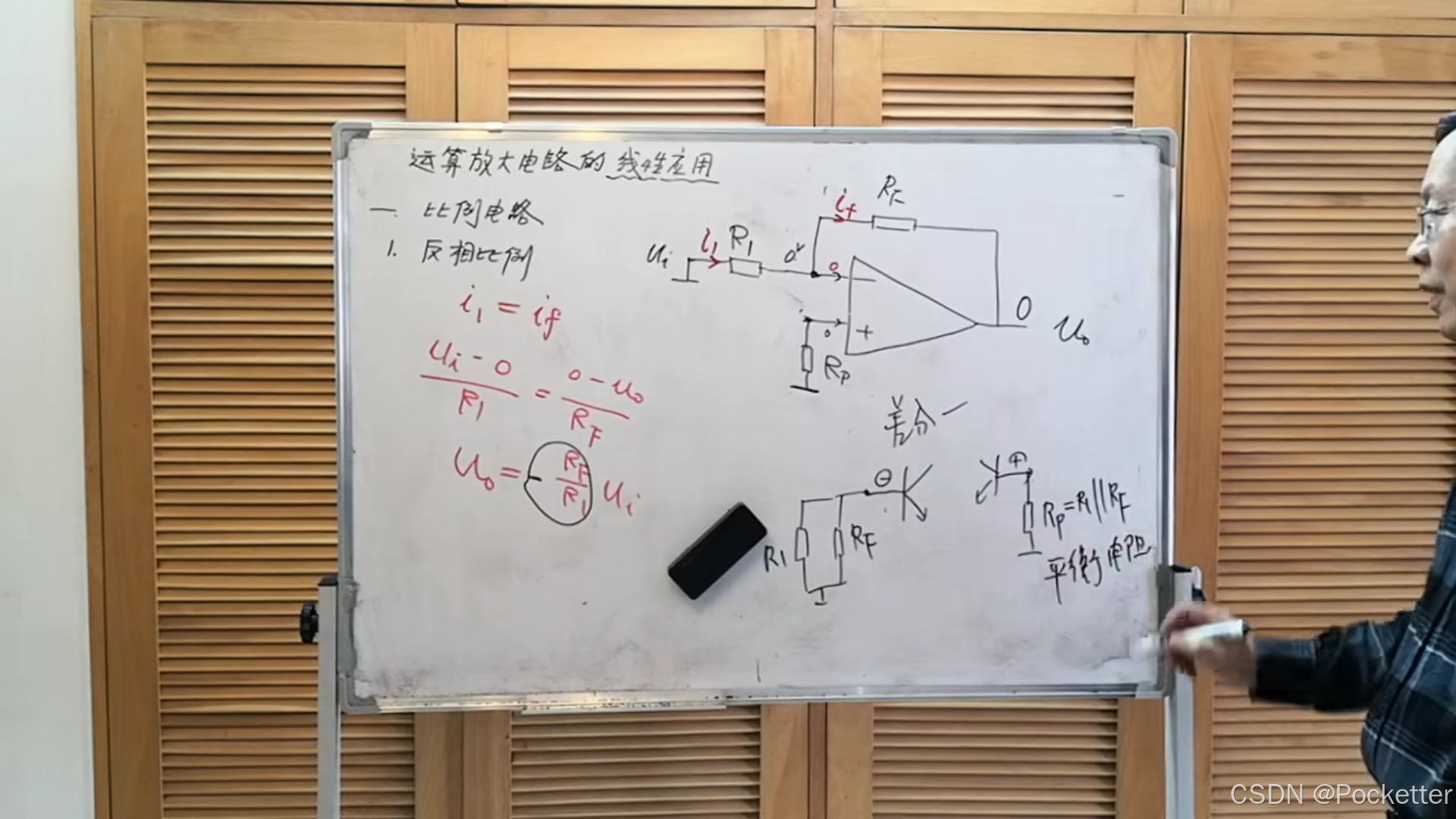

1.1反向比例电路

在这里插入图片描述

同向短接地，反向端才叫“虚地”，为了保证对称性Rp=R1//RF

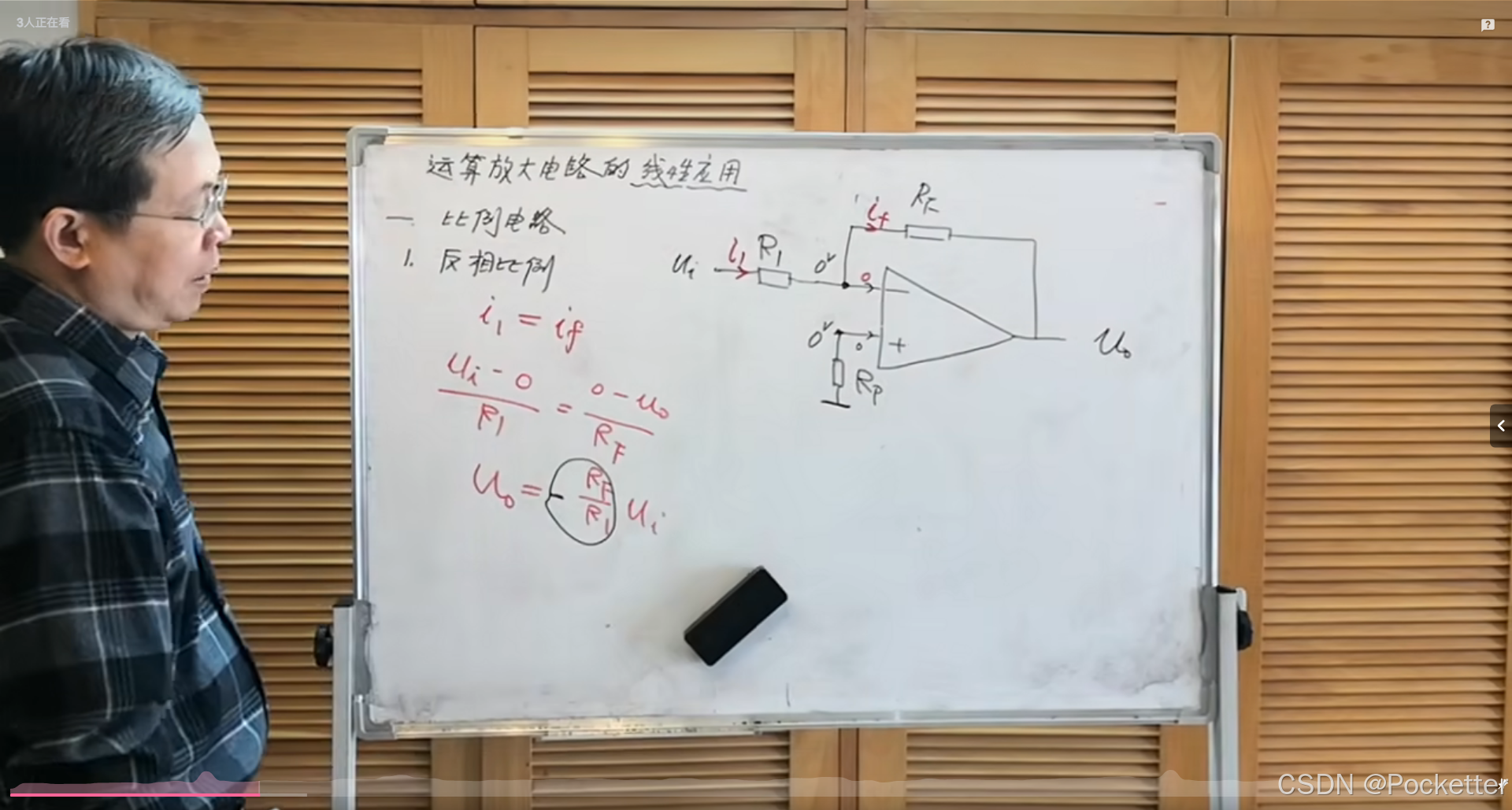

在这里插入图片描述

电压并联负反馈电路，输入电阻（从ui看是R1），输出电阻很小基本等于0

1.2同向比例电路

在这里插入图片描述

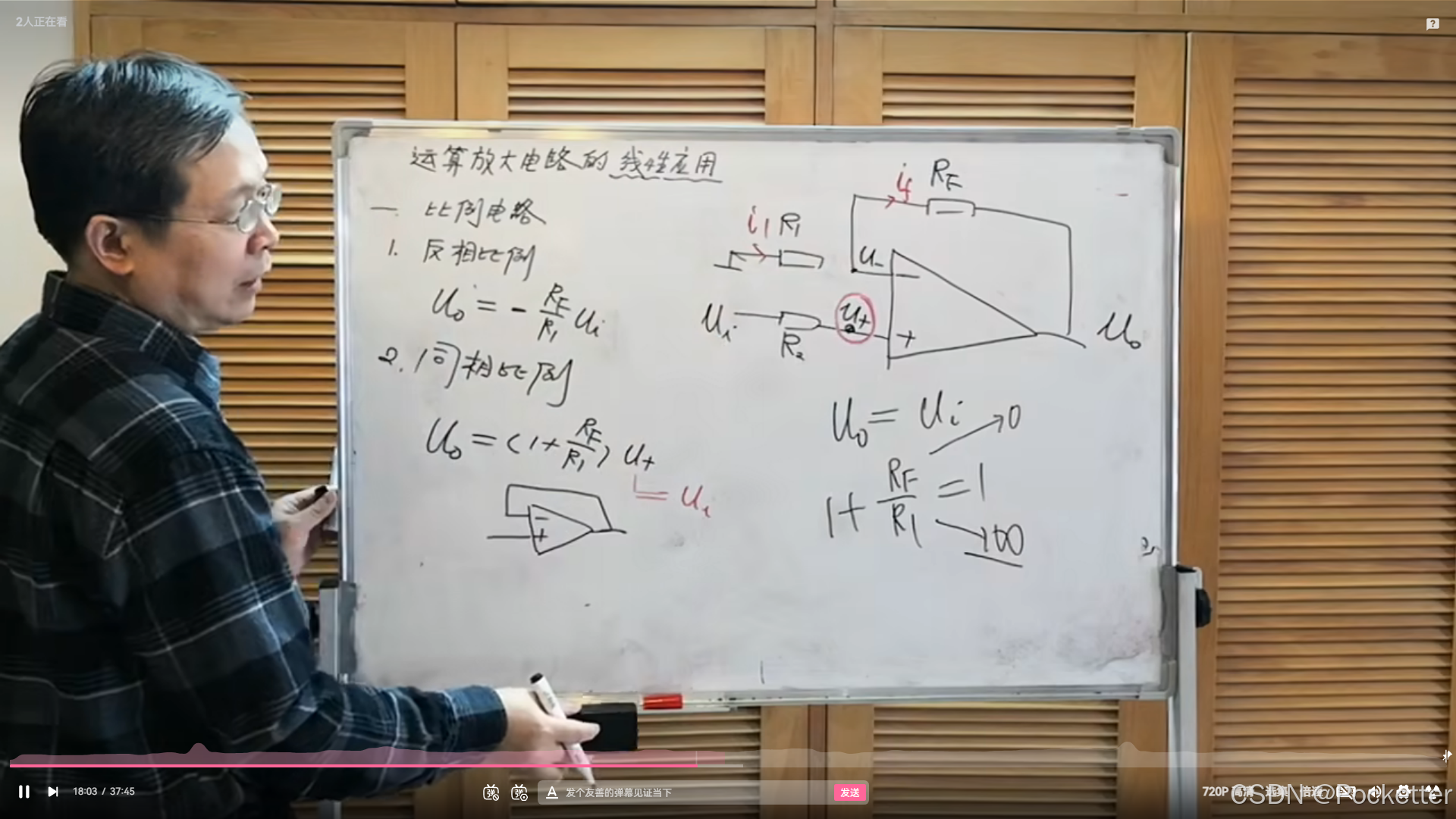

电压跟随器，放大倍数是1，同向放大。

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

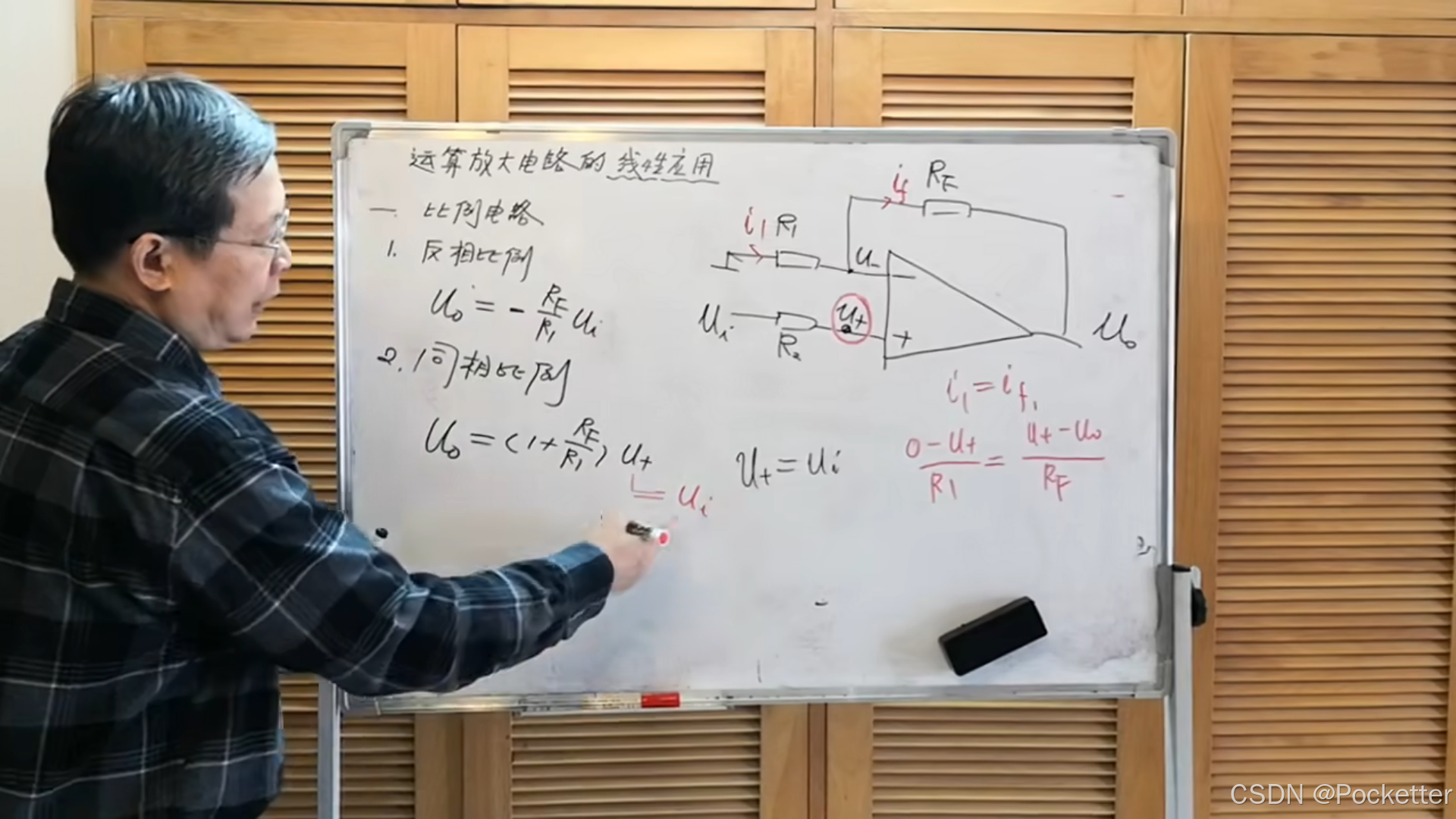

u0 u+的关系是一定的，正端的输入电流为0

在这里插入图片描述

2.加法电路

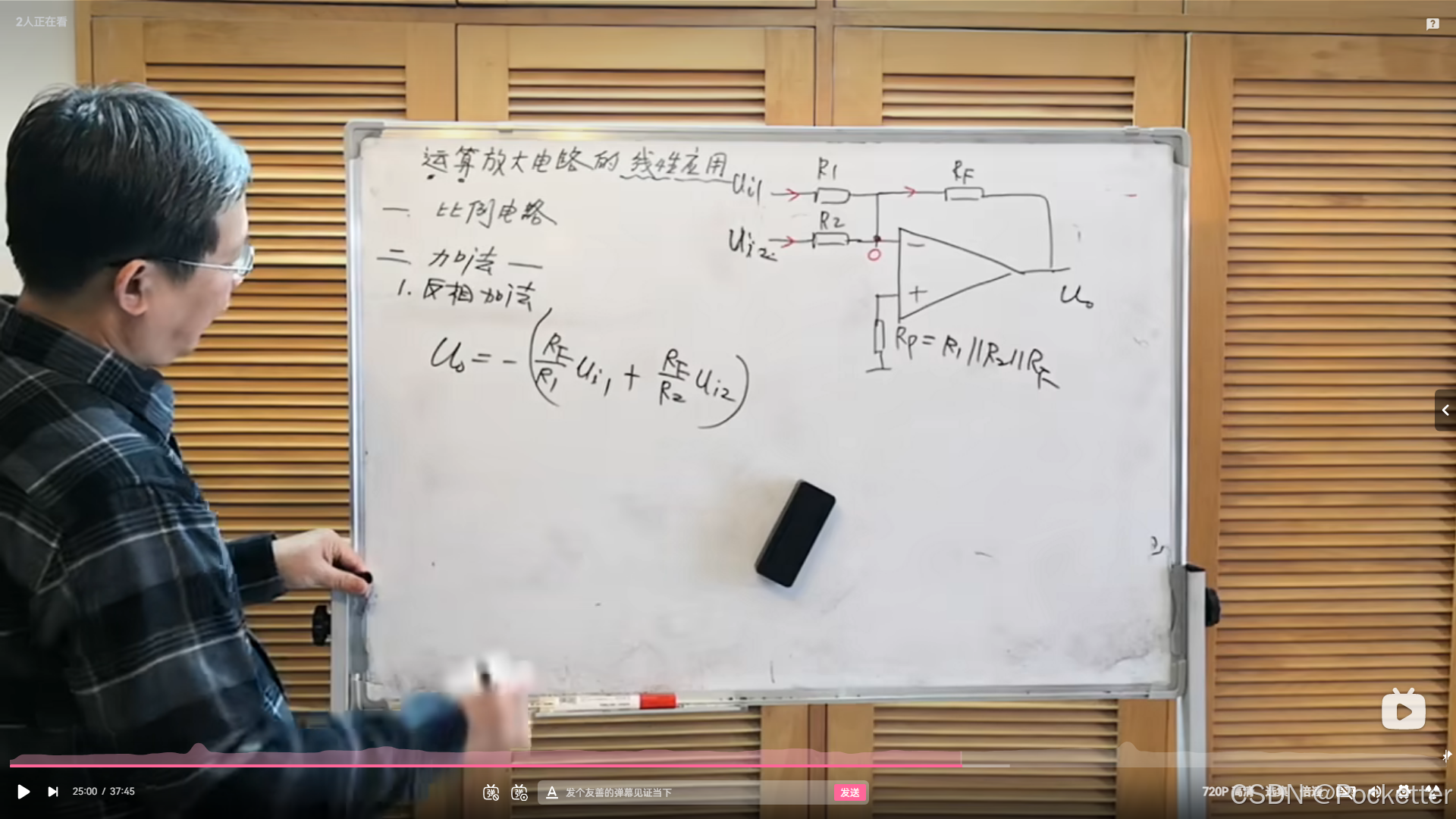

2.1反向加法

叠加原理计算

在这里插入图片描述

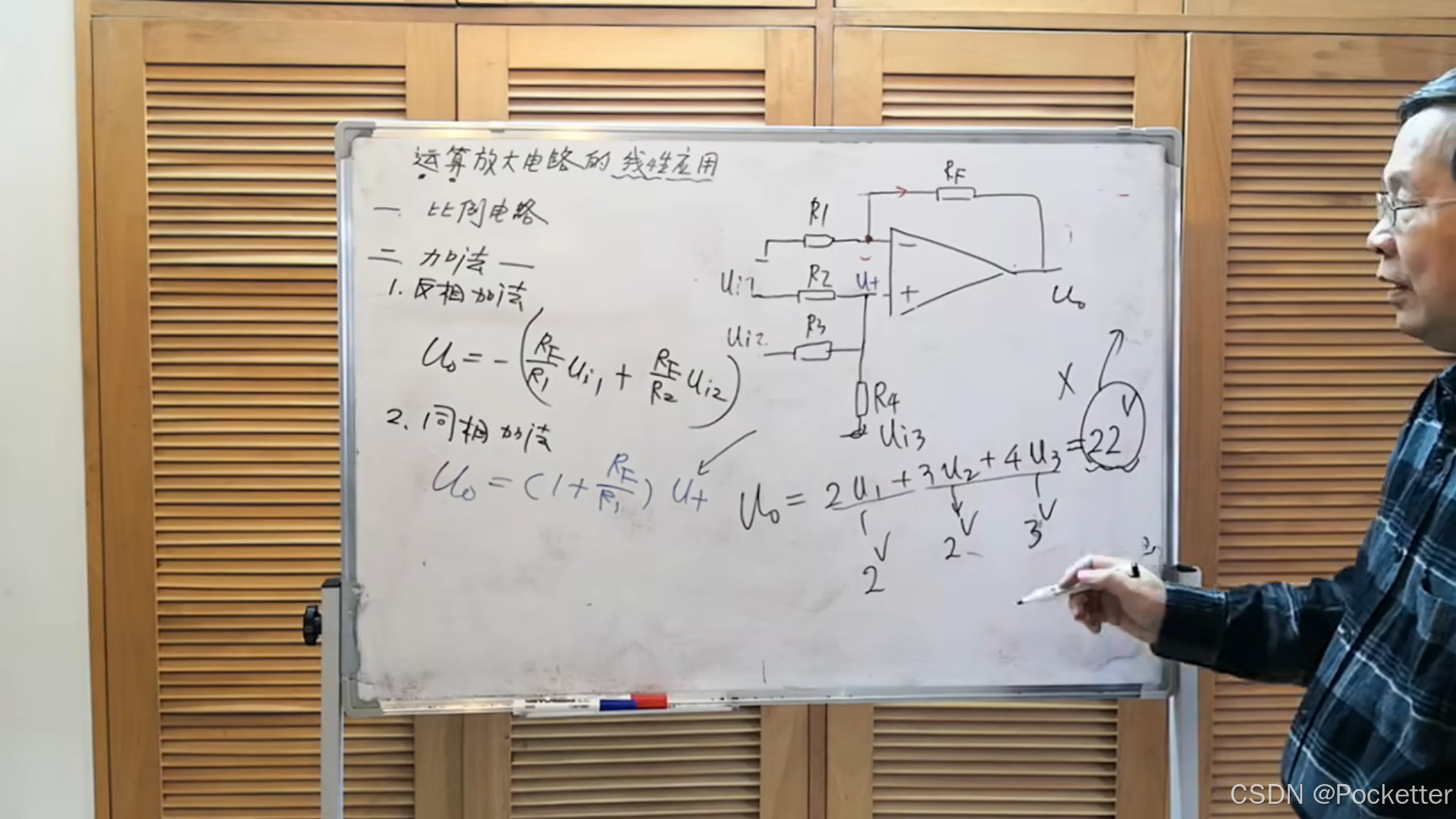

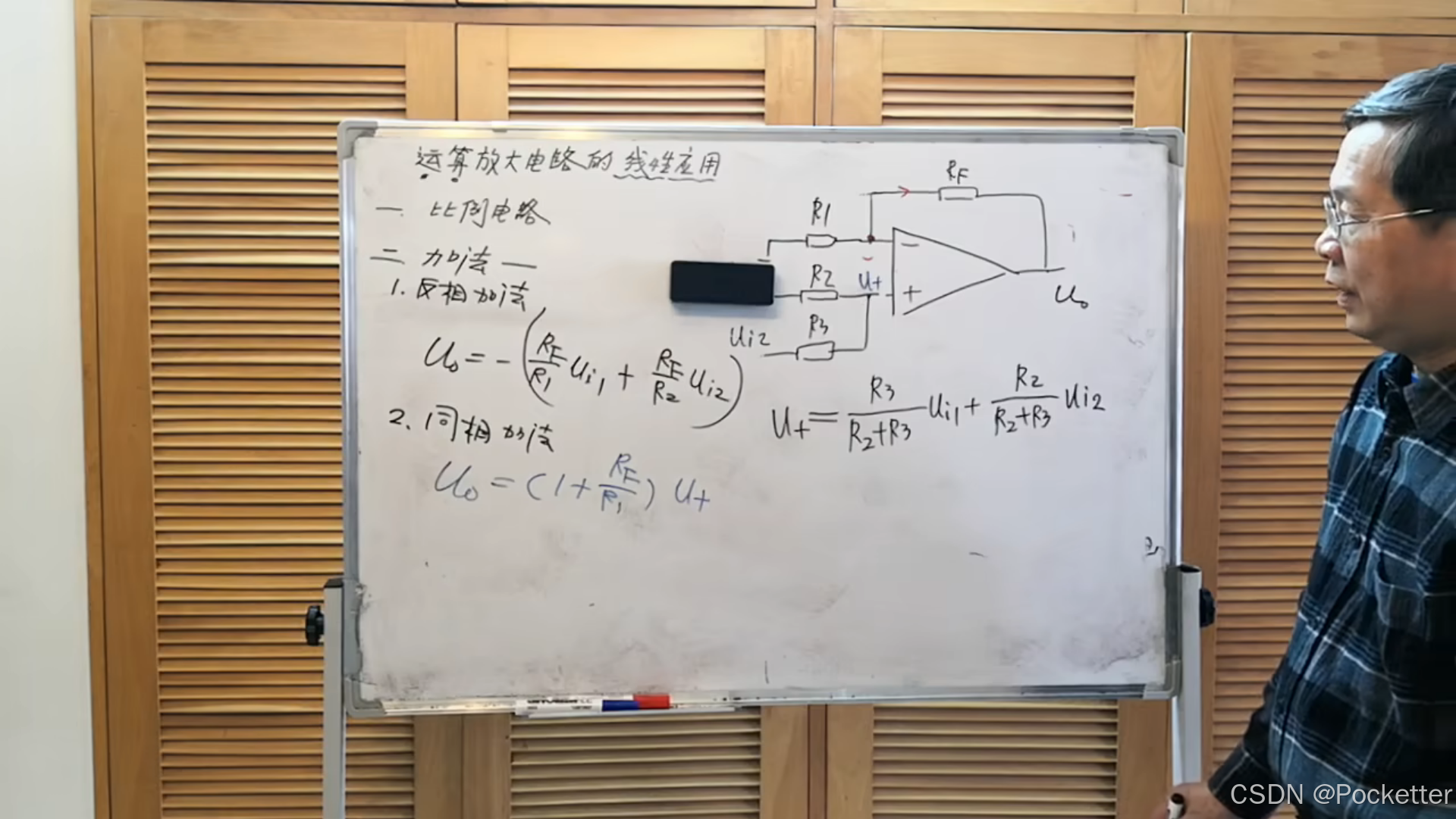

2.2同向加法

在这里插入图片描述

在这里插入图片描述
)

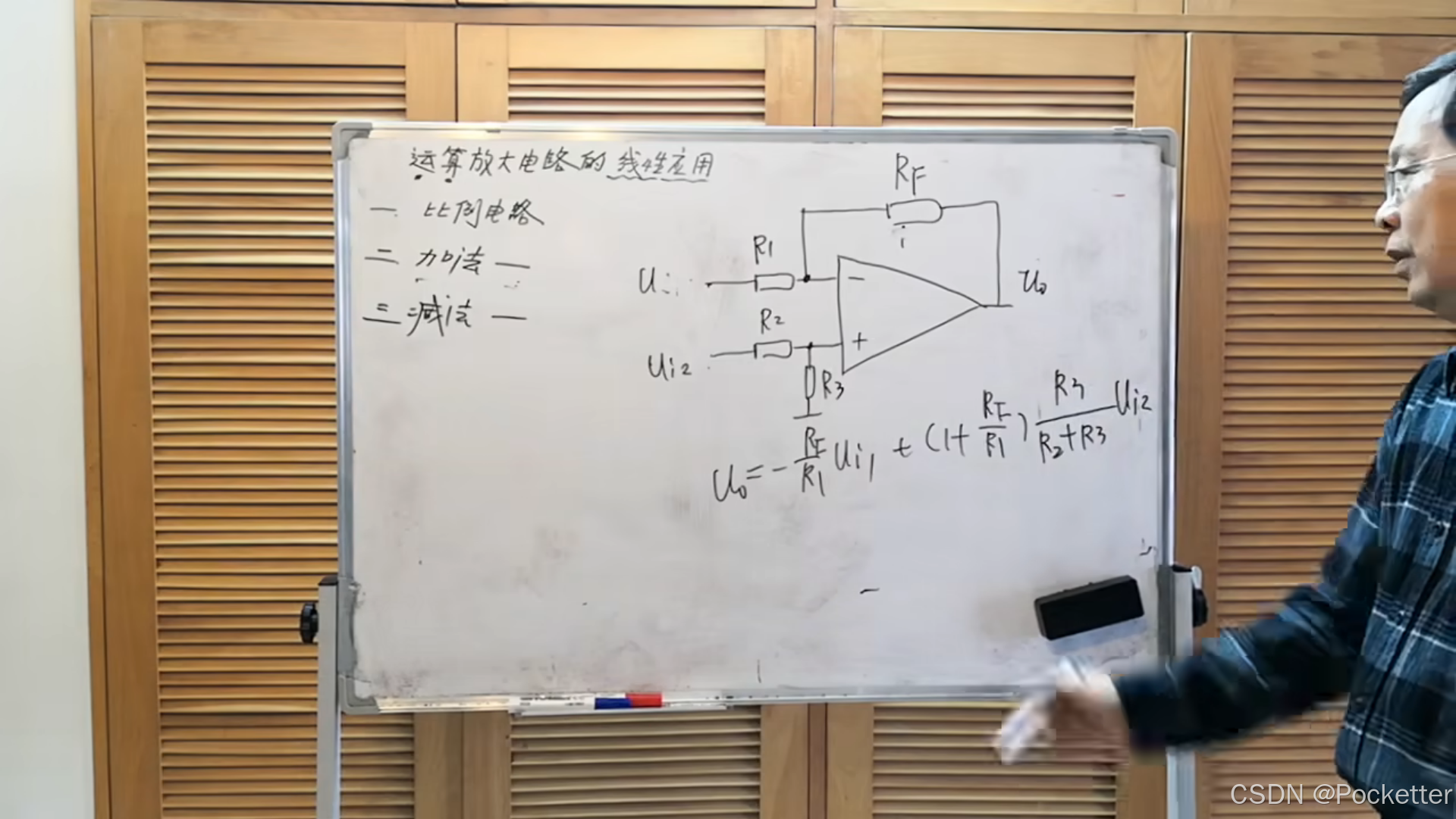

3.减法电路

在这里插入图片描述

调整电阻，标准电路

在这里插入图片描述

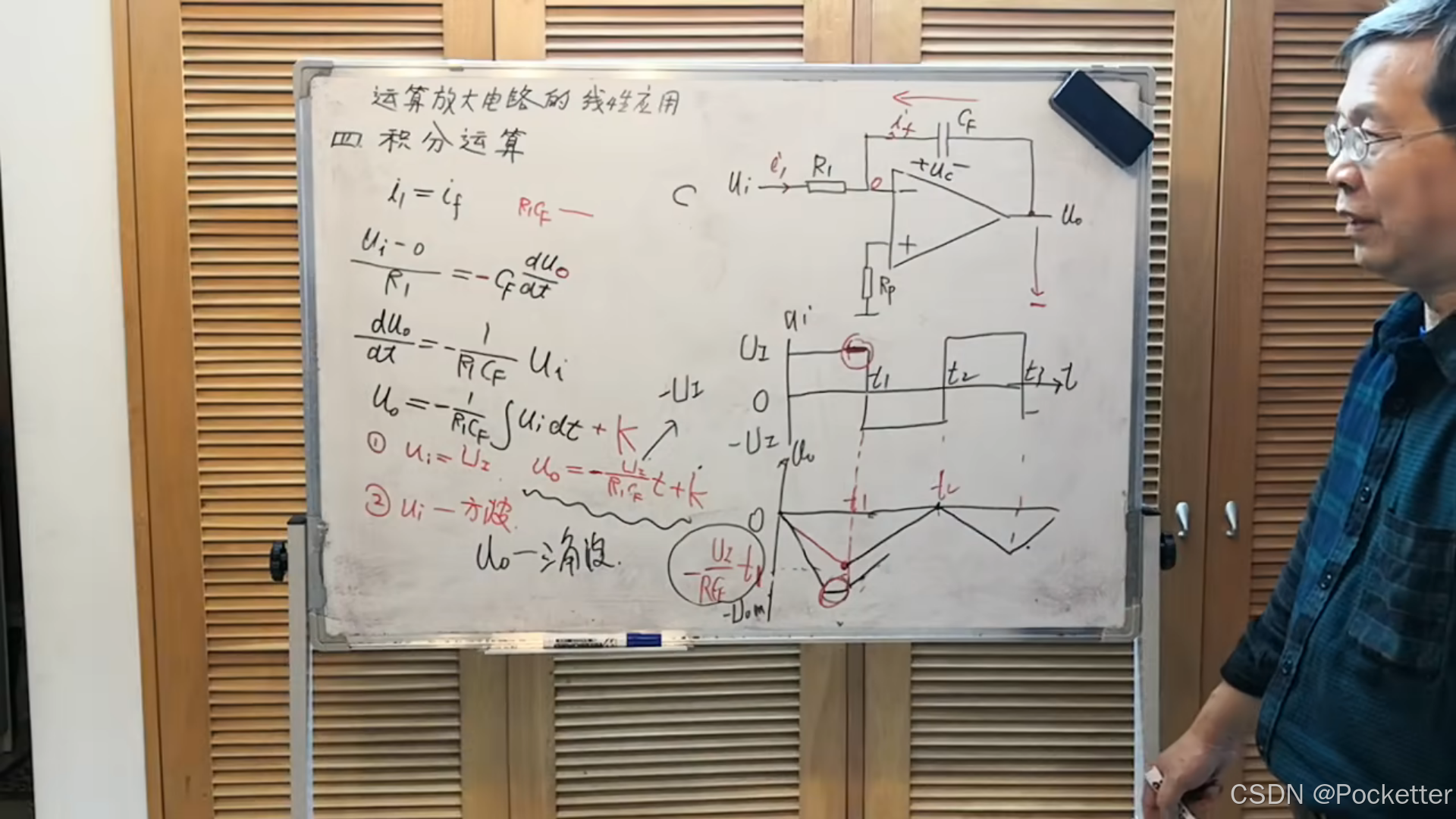

4.积分运算

时间常数大一点好

在这里插入图片描述

5.微分运算

在这里插入图片描述
