基于单片机的简单温控风扇

具体实现功能

系统由STC89C51单片机+LCD1602液晶显示屏+L298N控制模块+直流电机+DS18B20温度传感器构成。

具体功能:

(1)LCD1602实时显示DS18B20测得的温度值;

(2)无人情况下风扇停止转动;

(3)有人情况下,实现温度对风扇转速的调整,温度越低,风扇转速越慢;温度越高,风扇转速越快。

设计背景

近些年来,随着空调行业的迅速发展,电风扇行业受到一定的打击。然而,家用电风扇并没有随着空调的普及而淡出市场,近两年反而出现了市场销售复苏的态势。与空调相比,一方面,空调有强大的制冷功能,可以快速有效地降低环境温度,但电风扇的风更温和,更加适合老人儿童和体质较弱的人使用。另一方面,电风扇有价格优势,价格便宜而且相对省电,安装和使用都非常简单。

然而,传统电风扇多采用机械方式进行控制,功能少,噪音大,各档的风速变化大。随着科技的发展和人们生活水平的提高,家用电器产品趋向于自动化、智能化、环保化和人性化,使得由微机控制的智能电风扇得以出现。

生活中,我们经常会使用一些与温度有关的设备。比如,现在虽然不少城市家庭用上了空调,但在占中国大部分人口的农村地区依旧使用电风扇作为降温防暑设备,春夏(夏秋)交替时节,白天温度依旧很高,电风扇应高转速、大风量,使人感到清凉;到了晚上,气温降低,当人入睡后,应该逐步减小转速,以免使人感冒。虽然电风扇都有调节不同档位的功能,但必须要人手动换档,不能满足气温变化对风扇风速大小的自动切换。

为解决上述问题,我们设计了基于单片机的温控自动风扇系统。本系统采用高精度集成温度传感器,用单片机控制,能显示实时温度,并根据温度调整风扇的转动,控制风力的大小,提升了风扇的智能化和人性化。

硬件设计

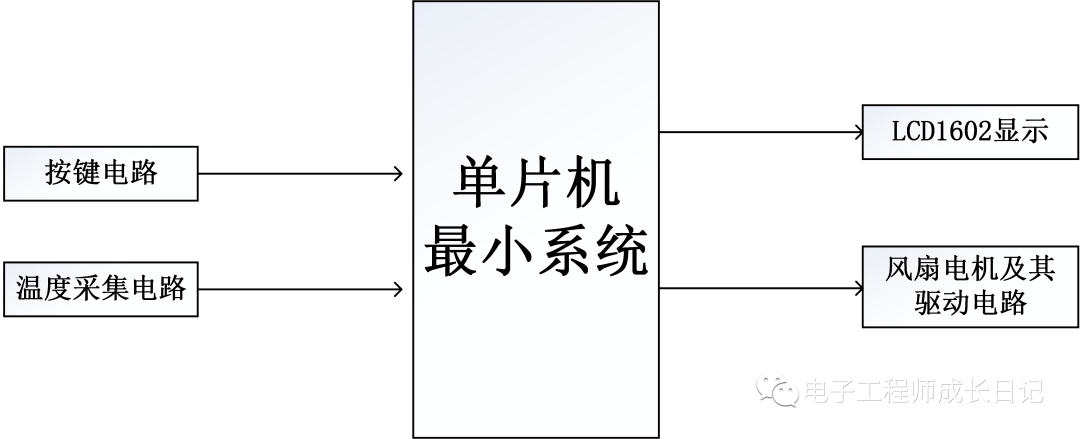

如图是本系统的硬件设计方案,具体地,硬件电路由以下模块构成:

(1)单片机最小系统。用于驱动和控制其他模块,以实现整体功能,其以AT89C51单片机为核心芯片,并辅以复位电路和晶振电路。

(2)按键模块。由一个按键构成,由于实现有人/无人状态的切换;

(3)显示模块。通过LCD1602液晶显示屏显示DS18B20测得的实时温度值;

(4)风扇电机及其驱动模块。

软件设计

根据本文设计需求,在硬件电路设计的基础上,需要通过软件编程实现的具体功能:

(1)驱动各个模块工作,实现LCD1602的清晰显示;

(2)按键设置功能。实现有人/无人模式的切换;

(3)温度检测功能的实现。实现对环境温度的实时检测及显示;

(4)风扇电机的驱动及控制。实现基于温度大小的风扇电机转速控制。

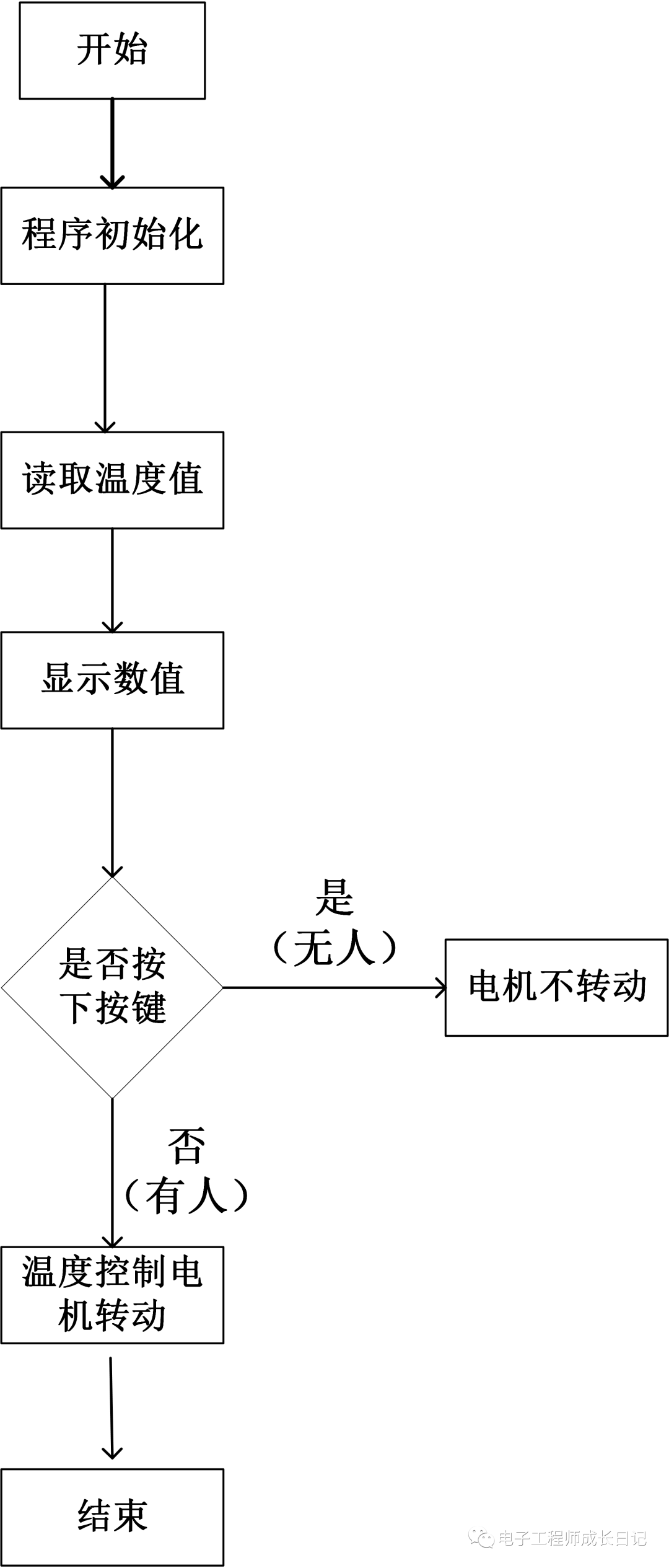

具体设计流程如图所示。

原理图

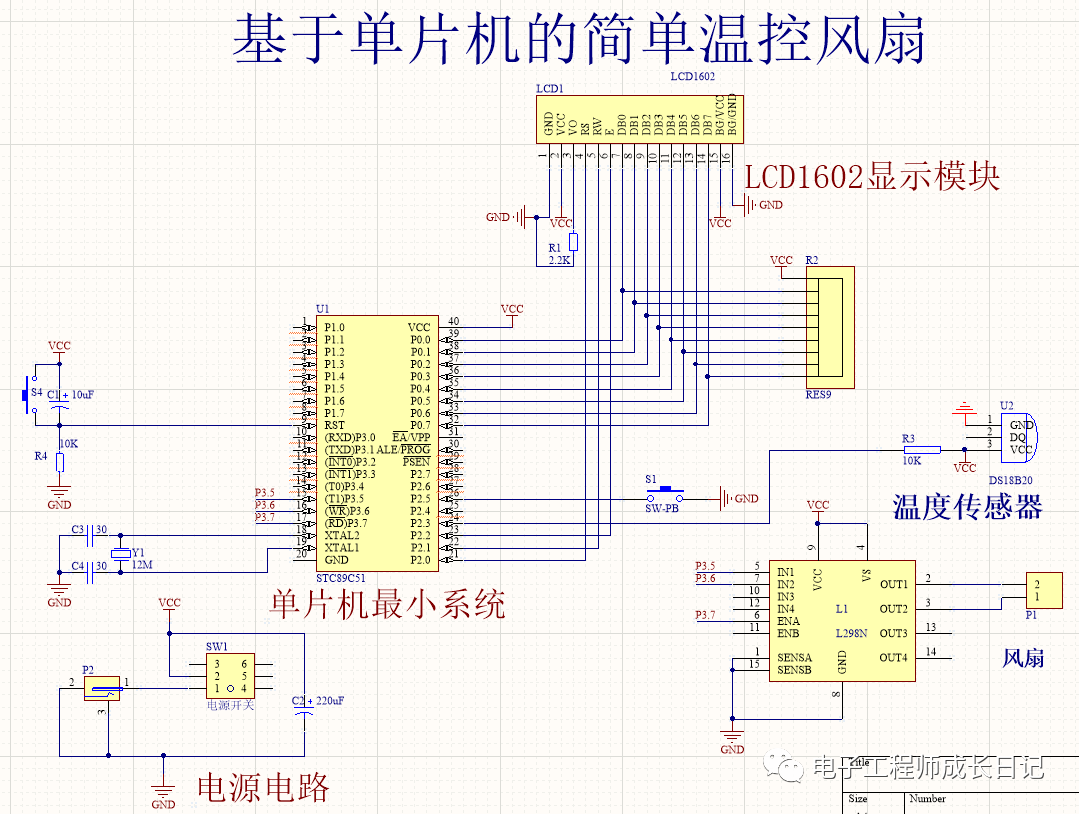

本系统原理图设计采用Altium Designer19,具体如图。

程序

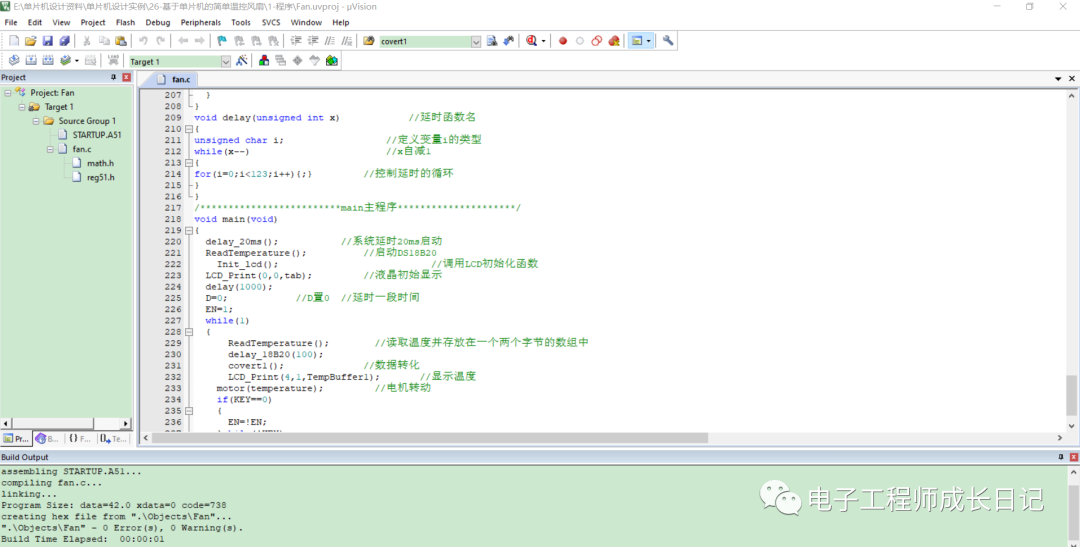

本设计利用KEIL5软件实现程序设计,具体如图。

仿真实现

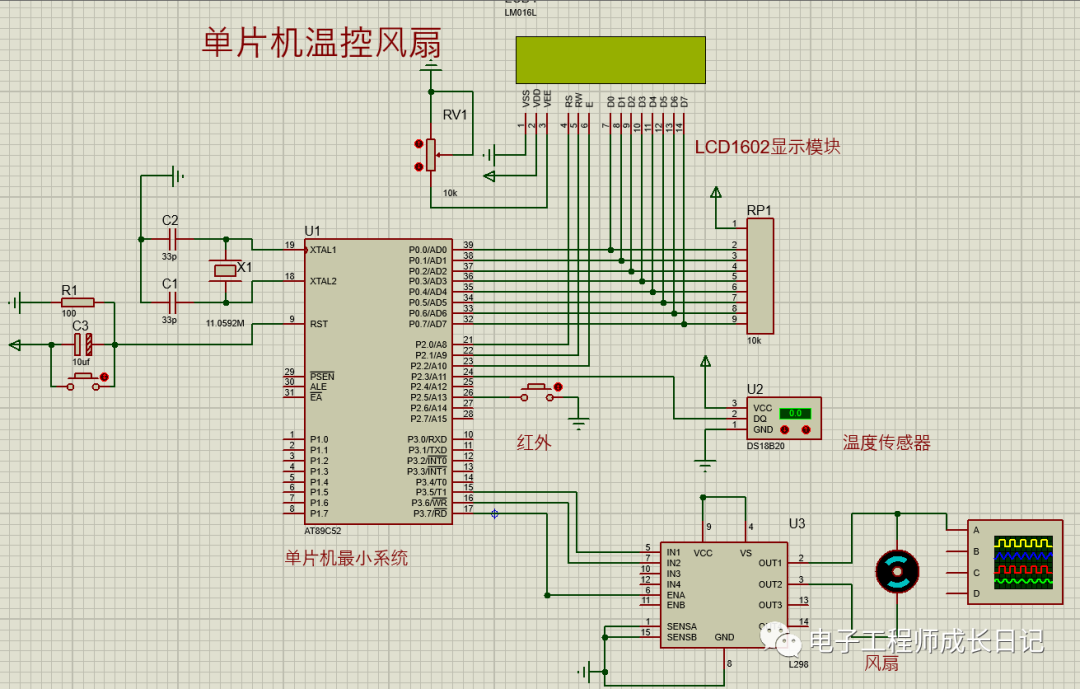

本设计利用protues8.7软件实现仿真设计,具体如图。

全部资料

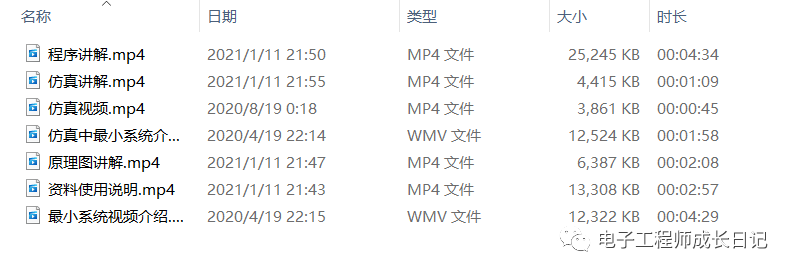

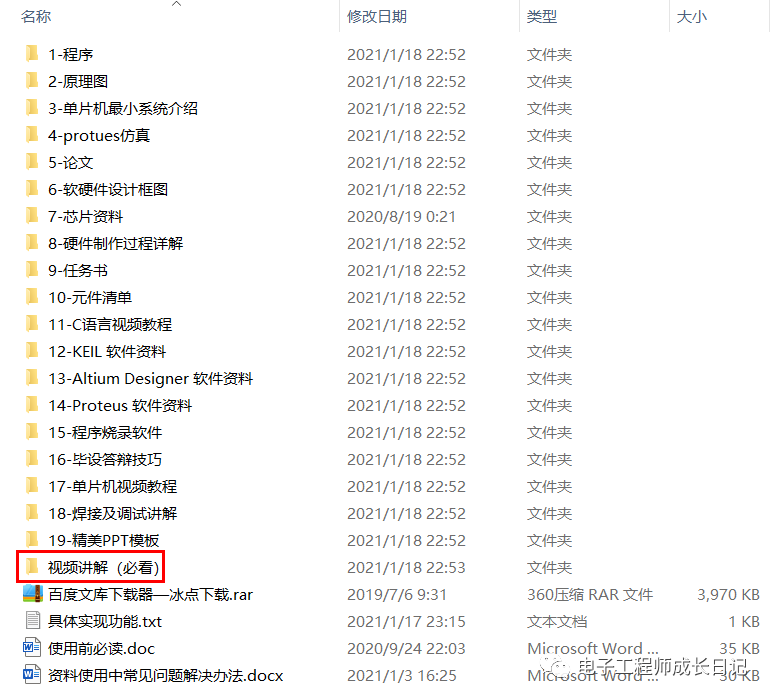

全部资料包括程序(注释)、AD原理图、protues仿真、参考论文、程序讲解、仿真讲解、仿真视频、原理图讲解、资料使用介绍等,全网最全!

资料获取请关注下方公众号,后台回复“资料”!!

基于单片机温控风扇的设计 摘 要 温控风扇在现代社会中的生产以及人们的日常生活中都有广泛的应用,如工业生产中大型机械散热系统中的风扇、现在笔记本电脑上的广泛应用的智能CPU风扇等。本文设计了基于单片机温控风扇系统,采用单片机作为控制器,利用温度传感器DS18B20作为温度采集元件,并根据采集到的温度,通过一个达林顿反向驱动器ULN2803驱动风扇电机。根据检测到的温度与系统设定的温度的比较实现风扇电机的自动启动和停止,并能根温度的变化自动改变风扇电机的转速,同时用LED八段数码管显示检测到的温度与设定的温度。 关键词:单片机、DS18B20、温控风扇 第一章 整体方案设计 1.1 前 言 在现代社会中,风扇被广泛的应用,发挥着举足轻重的作用,如夏天人们用的散热风扇、工业生产中大型机械中的散热风扇以及现在笔记本电脑上广泛使用的智能CPU风扇等。而随着温度控制技术的发展,为了降低风扇运转时的噪音以及节省能源等,温控风扇越来越受到重视并被广泛的应用。在现阶段,温控风扇的设计已经有了一定的成效,可以使风扇根据环境温度的变化进行自动无级调速,当温度升高到一定时能自动启动风扇,当温度降到一定时能自动停止风扇的转动,实现智能控制。 随着单片机在各个领域的广泛应用,许多用单片机作控制的温度控制系统也应运而生,如基于单片机温控风扇系统。它使风扇根据环境温度的变化实现自动启停,使风扇转速随着环境温度的变化而变化,实现了风扇的智能控制。它的设计为现代社会人们的生活以及生产带来了诸多便利,在提高人们的生活质量、生产效率的同时还能节省风扇运转所需的能量。 本文设计了由ATMEL公司的8052系列单片机AT89C52作为控制器,采用DALLAS公司的温度传感器DS18B20作为温度采集元件,并通过一个达林顿反向驱动器ULN2803驱动风扇电机的转动。同时使系统检测到得环境温度以及系统预设的温度动态的显示在LED数码管上。根据系统检测到得环境温度与系统预设温度的比较,实现风扇电机的自动启停以及转速的自动调节。 1.2 系统整体设计 本设计的整体思路是:利用温度传感器DS18B20检测环境温度并直接输出数字温度信号给单片机AT89C52进行处理,在LED数码管上显示当前环境温度值以及预设温度值。其中预设温度值只能为整数形式,检测到的当前环境温度可精确到小数点后一位。同时采用PWM脉宽调制方式来改变直流风扇电机的转速。并通过两个按键改变预设温度值,一个提高预设温度,另一个降低预设温度值。系统结构框图如下: 结 论 本次设计的系统以单片机为控制核心,以温度传感器DS18B20检测环境温度,实现了根据环境温度变化调节不同的风扇电机转速,在一定范围能能实现转速的连续调节,LED数码管能连续稳定的显示环境温度和设置温度,并能通过两个独立按键调节不同的设置温度,从而改变环境温度与设置温度的差值,进而改变电机转速。实现了基于单片机温控风扇的设计。 本系统设计可推广到各种电动机的控制系统中,实现电动机的转速调节。在生产生活中,本系统可用于简单的日常风扇的智能控制,为生活带来便利;在工业生产中,可以改变不同的输入信号,实现对不同信号输入控制电机的转速,进而实现生产自动化,如在电力系统中可以根据不同的负荷达到不同的电压信号,再由电压信号调节不同的发电机转速,进而调节发电量,实现电力系统的自动化调节。综上所述,该系统的设计和研究在社会生产和生活中具有重要地位。 附录2:程序代码 #include <reg52.h> #define uchar unsigned char #define uint unsigned int sbit DQ=P1^7; sbit key1=P1^3; sbit key2=P1^4; sbit dianji=P3^1; float ff; uint y3; uchar shi,ge,xiaoshu,sheding=20,gaonum,dinum; uchar code dispcode[]={ //段码 0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71}; uchar code tablel[]={ //带小数点的段码 0xbf,0x86,0xdb,0xcf, 0xe6,0xed,0xfd, 0x87,0xff,0xef}; uchar dispbitcode[]={ //位选 0xfe,0xfd,0xfb,0xf7, 0xef,0xdf,0xbf,0x7f}; uchar dispbuf[8]={0,0,0,0,0,0,0,0}; void Delay(uint num)// 延时函数 { while( --num ); } void digitalshow(uchar a4,uchar a3,uchar a2,uchar a1,uchar a0) { dispbuf[0]=a0; dispbuf[1]=a1; dispbuf[2]=a2; dispbuf[3]=a3; dispbuf[4]=a4; P2=0xff; P0=dispcode[dispbuf[0]]; P2=dispbitcode[5]; Delay(1);
