丝印5080E芯片

HU5080E 是一款 5V 输入，支持双节锂电池的升压充电管理 IC。HU5080E 集成功率 MOS，采用异步开关架构，使其在应用时仅需要极少的外围器件， 可有效减少整体方案尺寸， 降低 BOM 成本。

描述

10W，2A 输入异步开关升压充电

升压充电效率 90%

充电电流外部可调

自动调节输入电流，匹配所有适配器

支持 LED 充电状态指示

内置功率 MOS

600KHz 开关频率，可支持 2.2uH 电感

输出过压，短路保护

输入软压，国压保护

IC 国温保护

ESD 4KV





功能简介

HU5080E 是一款 3.3V-5.5V 输入， 1A 输出 , 双节锂电池 / 锂离子电池充电的异步升压充电控制器。该升压开

关充电转换器的工作频率为 600KHz , 并具有完善的充电保护功能。针对不同的应用场合 , 芯片可以通过方便

地调节外部电阻的阻值来改变充电电流的大小。针对不同种类的适配器，芯片内置自适应电流调节环路 , 智

能调节充电电流大小，从而防止充电电流过大而拉挂适配器的现象。该芯片将功率管内置从而实现较少的

外围器件并节约系统成本。

充电过程

HU5080E 采用完整的 CC/CV 充电模式。当双节锂电池电压小于 2V , 系统以 1/20 Icc 对电池充电。当双节锂

电池电压大于 2V 而小于 5.6V 系统以 1/10 Icc 对电池充电。当双节锂电池电压大于 5.6V , 系统进入恒流充电

模式。当电池电压接近 8.4V 时，系统进入恒压模式。进入恒压模式后 , 如果充电电流小于 100mA , 系统会停

止充电。当电池充满后 , 如果电池电压又跌落至 8.2V 以下 , 系统会重新开启给电池充电。

保护功能

HU5080E 具有完善的电池充电保护功能。当芯片出现输入端过压 输出端过压和过温状态，升压充电功能

会立即关闭。当电池电压低于 V SHORT , 输出欠压保护功能开启，主功率管首先关闭， Block 管会进入线性模

式 , 并以 1/20 lcc 的充电电流给电池充电 ; 当电池电压高于 V SHORT ，输出短路保护功能关闭。

自适应输入电流限制功能

HU5080E 内置特殊的环路可以自动凋节充电电流的大小，从而保护输入直流电源进入过驱动状志。因为大

的充电电流会导致输入电源电圧的下降 ，随着电源电压的下降 ，

VSEN 端电圧会随之下降 . 当 VSEN 端的电

圧降低到内部基准值 1.2V 以下时 , 内置的自适应环路就会自动调节系統占空比从而減小充电电流的大小以

減小输入电源的驱动圧力。

使能功能

VSEN 端除了具有自适应输入电流限制功能外 , 还具有芯片使能功能。

当 VSEN 端电压低于 0.4V 时 , 芯片关断。

充电 LED 指示

充电过程中常亮，充完后灭掉

当出现输入过压 , 输出端欠压和过压 , 输出短路或芯片过温以及未接电池等情况时，以 1.3Hz 的频率闪烁。

应用信息

自适应环路输入电压的计算

通过检测 VSEN 端电压来监测输入电压 , 当 VSEN 端电压降低到 1.2V 内部基准以下时 , 自适应

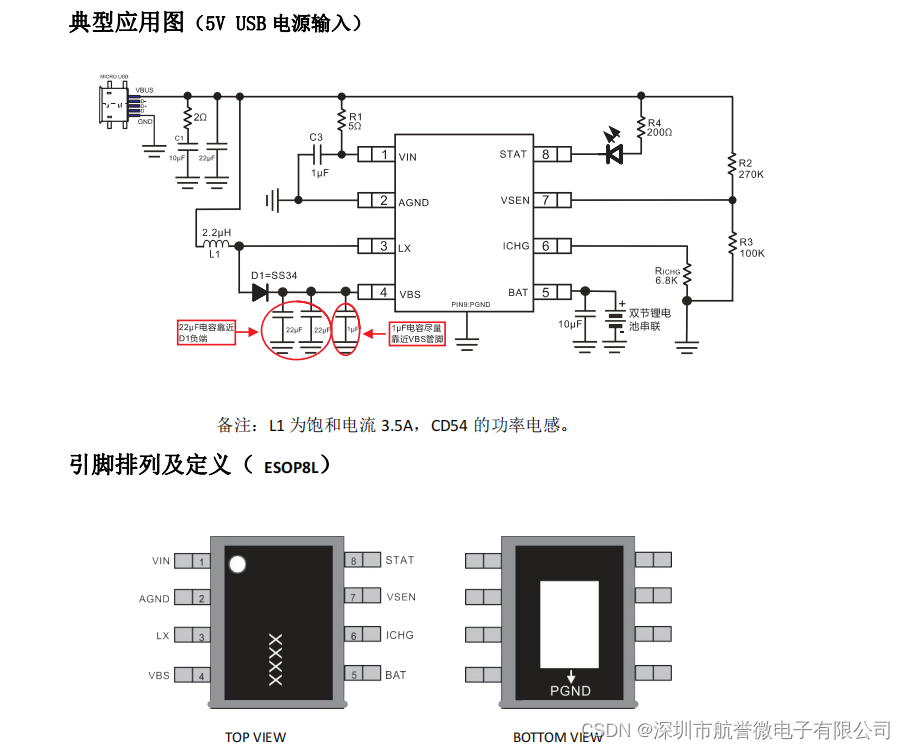

环路开始工作，通过降低系统工作的占空比来减小充电电流的大小。输入电压检测网络如下图所示 :

锂电池充电系列

HU5080E

HU5080E HU5080E
