变频器故障的基本检测方法

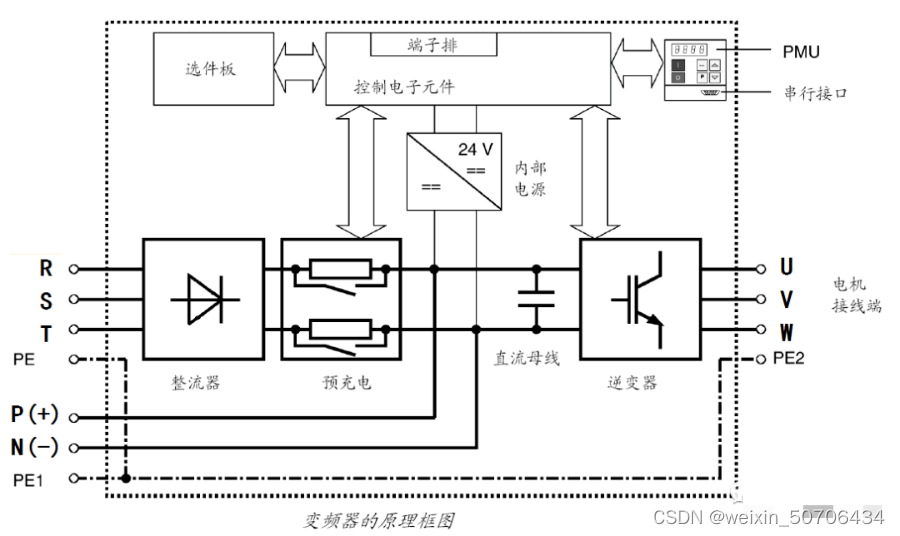

一、变频器测试

1、测试整流电路

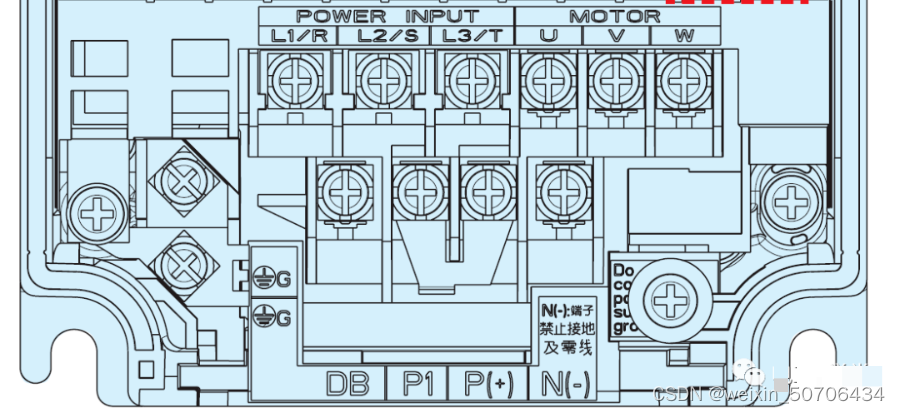

使用万用表调至电阻X10档位，红表笔接到变频器内部直流电源P端，黑表笔接到变频器R\S\T端依次测试，数值为几十欧姆的阻值，三项基本平衡。反向将黑表笔接到到变频器内部直流电源P端，红表笔接到变频器R\S\T端依次测试，阻值相对无穷大。

将表笔接至变频器内部直流电源N端，重复以上操作，结果应相同。

如果出现阻值三项不平衡，则说明整流桥故障；如果红表笔接在P端时，电阻显示无穷大，则说明整流桥故障或电阻故障。

2、测试逆变电路

将红表笔接到P端，黑表笔接至U/V/W端上依次测试，阻值应为几十欧姆且三项基本平衡，反向测量则为无穷大。

将黑标笔接到N端，重复以上步骤，结果应相同；

如果不同则为逆变模块故障。

3、上电测试

以上测试结果正常，进行上电测试；

在上电之前，必须确定输入电压是否符合；如果高电压接到低电压变频器会炸机；检查各接口接线是否准确，紧固；无异常。

上电后初步根据显示内容判断故障原因。

如未显示故障，首先检查参数是否异常，将参数复归后（如未发现异常可以恢复出厂设置）进行空载测试，并测试U\V\W三项输出电压看是否正常；如果出现缺项，不平衡状况，则是模块驱动板等存在故障。

如以上测试正常，带负载（最好是满载）重复以上测试。

二、故障原因判断

1、整流模块损坏

一般原因为用户电源问题或内部短路。在排除内部短路情况后，更换整流桥；在现场处理故障着重排查用户电网，排查有无电焊机等设备对电源的影响；

2、逆变模块损坏

一般原因为电机或电缆损坏和驱动电路故障。维修内部原因后，排查现场电机和连接电缆。

3、上电无显示

一般原因为开关电源损坏，无直流电；启动电阻损坏也可能导致面板损坏。

4、上电后显示过电压或欠压

一般由于输入缺项，或电路老化，或电路板受潮导致。

5、上电后显示过电流或接地短路

一般为内部检查电路损坏。

6、启动显示过电流

一般原因为驱动电路或逆变模块损坏引起的。

7、空载正常，负载显示过载、或过电流

一般为参数设置问题，或驱动电路老化，模块损伤引起的。
