802.11ag的发送过程与接收过程

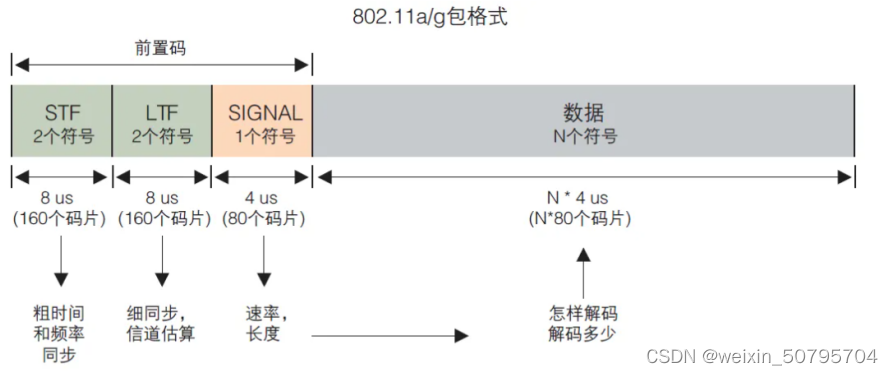

在了解802.11a/g的发送过程与接收过程之前，先来了解一下它们的物理层头部，它们的头部包含三个部分，分别是STF，LTF和SIGNAL，结构如下图：

STF（Short Training Field）：短训练字段，由10个短symbols（t1~t10）组成，整个STF占8us，因此每个symbol分别占0.8us，其中t1-t7主要是包含Signal Detect，AGC，Diversity Selection，t8-t10主要是包含Coarse Freq，Offset Estimation，Timing Synchronize。总的来说STF有两个功能：

帧同步【即判断有没有一个数据帧到达，从而寻找SFD（Start-of-Frame Delimiter）】
粗频率同步，这里主要是针对频率偏移所做的一个同步的工作，同时也正好是对应后面的细频率同步的阶段（即LTF阶段）

LTF（Long Training Field）：长训练字段，其主要功能是细频率同步和信道估计

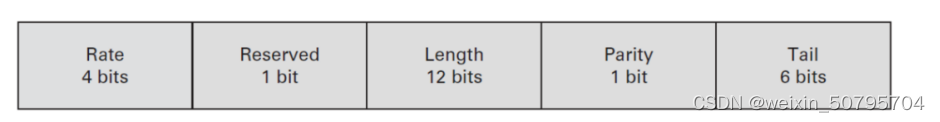

SIGNAL：信号，其结构如下：

Rate：标识数据包的传输速率，即采用什么调制方式，编码速率，一般协议中直接所述标识了MCS值（MCS对应不同的速率）

Reserved和Parity：parity是用来做偶数奇偶性校验的，但是它只有1位，但是在噪声较大的情况下容易受到干扰，因此用Reserved作为它的扩展位

Length：标识了数据包的长度

Tail：有时候为了做FEC（前向纠错，一种数据编码技术，传输中检错由接收方进行验证，如果有错则通知发送方重发。它允许从低比特误码的编码数据中重新编码构成一列无误码数据流。）

802.11a/g：发送过程

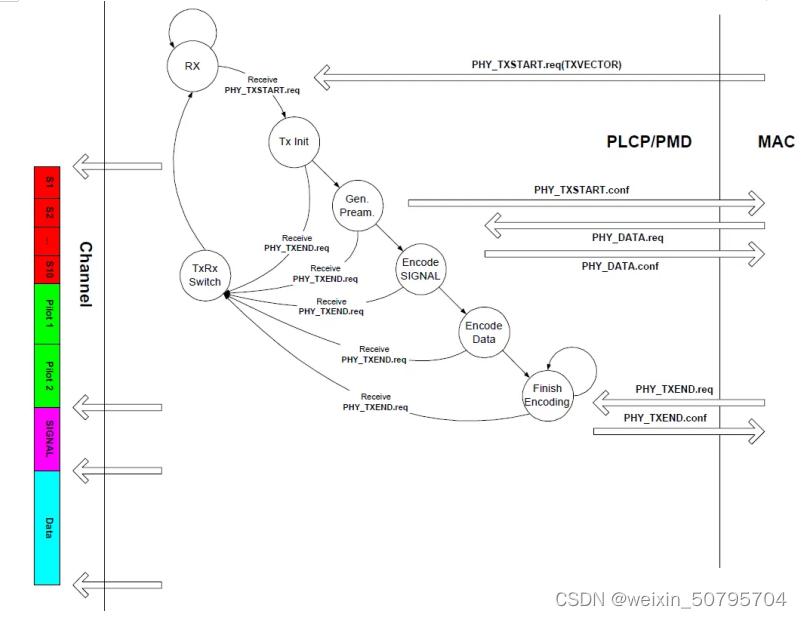

1、起初是RX状态，在接收到MAC层的PHY_TXSTART.req(TXVECTOR)的请求信息之后，PHY（物理）层切换到TX init状态。

2、当成功转移到Tx Init状态后，下一个状态是Gen. Pream.状态，这一步是用来产生preamble的，不过在该图中，这里主要是完成封装preamble中的STF和LTF两个字段的工作，即对应左图中的红色S1-S10部分，以及绿色pilot1-pilot2部分，由于这份资料较早，故直接采用了pilot这个说法，当前在802.11a/g中，pilot主要指的是用以信道估计的专用导频子载波，LTF也有这样的功能，主要一个是在传输前所使用，一个是在传输中所使用。这里同时PHY会向MAC层反馈PHY_TXSTART.confirm信息。

3、当转移到Encode SIGNAL状态后，这里是对preamble中的singal字段进行封装。

4、当接收到从MAC层发送过来的PHY_DATA.req之后，PHY转移到Encode Data状态，对数据进行发送，知道上层数据发送完毕，MAC层会传递来PHY_TXEND.req信息，从而PHY层会根据该信息转移至TxRx Switch状态对天线的工作机制进行转换。同时在传输过程中，任何一个状态也都有可能由于收到PHY_TXEND.req信息，而直接转移至TxRx Switch状态，这一点与802.11b中应该一致。若最终发送完成后，转移为Rx状态，并等待下一次传输。

802.11a/g：接收过程

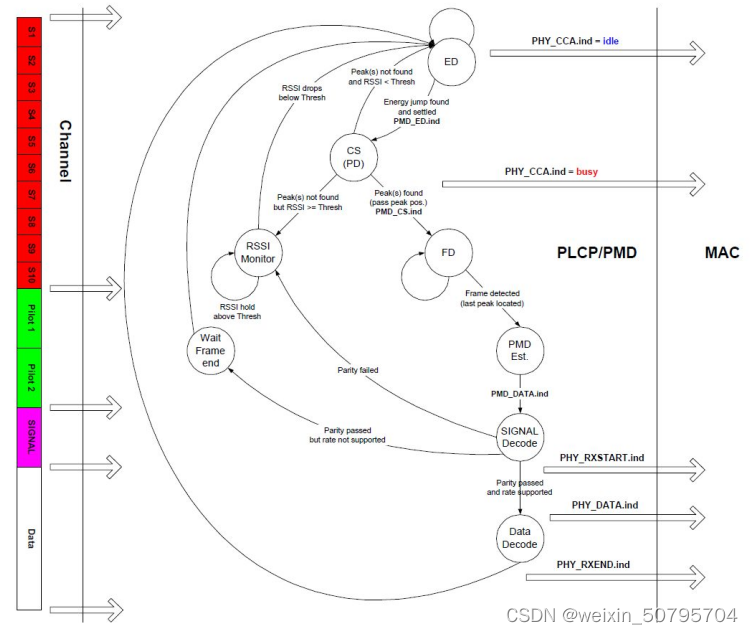

1、在Rx状态下，首先节点还是通过ED和CS的方式判断信道是否空闲，以及有没有对应的数据帧在信道中进行传输。如果CS检测到的话，那么可能就存在一个数据帧，那么需要再次通过FD来确定是不是一个数据帧，FD会不断的循环检测，直到找到最后一个跳变的位置（即last peak located），那么才检测到一个帧起始。若CS检测失败的话，与802.11b相同，其会根据能量检测判断信道是否空闲，只有信道空闲时，才会转移为ED模式。在Rx状态下，当信道busy时，PHY会向MAC通过PHY_CCA.ind反馈busy，当转移回ED状态时，PHY层会向MAC反馈idle（空闲）。

2、当FD识别到数据帧起始之后，转移入PMD Est.状态，在PMD Est.状态之后，通过传递PMD_DATA.ind参数，PHY开始处理SINGAL字段，其首先对其进行奇偶性校验。当解析成功后，提取解调数据所需要的MCS（速率信息）值，数据包大小等相关信息用以对上层数据包进行解析。若奇偶校验失败，则停止这一轮的传输，等待信道空闲后重新开始。

3、当成功解析到了SIGNAL字段之后，PHY层会对其数据字段的传输速率是否匹配进行判断，如果该速率是支持的话，那么转移至DATA Decode状态。若数据速率不支持的话，那么意味着无法解调，这里由于STA已经通过SIGNAL字段知道的数据包的大小以及传输速率，所以能够计算出数据包传输所需要花费的时间，从而就没有转移至RSSI Monitor状态，而是转移至Wait Frame End状态，等待对方释放信道，类似NAV的工作模式，等待计时为0时，转移回ED状态。

4、如果SINGAL字段解析成功，且速率匹配的话，那么就正常接收数据包，并反馈给MAC层PHY_RXSTART.ind信息，最终当数据接收完毕之后，反馈给上层PHY_RXEND.ind信息，然后回到初始状态。
