由于WiFi设备被允许工作在2.4GHz和5GHz两个频段上，根据路由器支持的频段个并发方法，可以分成以下几种类型：

单频单发（Single Band Single Concurrent，SBSC）

双频单发（Dual Band Single Concurrent，DBSC）

双频双发（Dual Band Dual Concurrent，DBDC）

双频自适应并发（Dual Band Adaptive Concurrent，DBAC）

这些类型本质上都是看我的设备中包含的通路情况，我们这里说的通路包含了两个部分：

基带处理模块（主要是PHY+MAC的处理部分）

RF前端（包含天线，PA，LNA等等）

以SBSC为例，其包含了1套完整的通路（1个完整的基带处理+1个完整的RF前端），那么SBSC可以工作在单个频段上（比如说2.4GHz频段）。DBSC，其包含了2个完整的基带处理模块+1个RF前端，这个RF前端可以选择工作在2.4GHz频段上，也可以选择工作在5GHz频段上。虽然DBSC基带分别是支持2.4GHz和5GHz的，但是由于其RF前端只能稳定选择一个频段进行工作，所以DBSC只能够做到单发。DBSC有时候也被称为虚拟同步双频段（Virtual Simultaneous Dual Band， VSDB）。

那么DBDC是集成了2套完整的通路，包含了2个完整的基带处理+2个RF前端。由于其有两套独立的通路，那么意味着DBDC可以同时支持2.4GHz和5GHz两个频段工作。那么现在具体而言，DBDC两套完整的通路还有两种实现方法，一种实现方法是用两块IC做DBDC（这个就是并发双频），一种实现方法是在一块IC内部做到DBDC（这个就是同步双频）。

并发双频（SDB）

并发双频（Simultaneous Dual Band，SDB），也有写成Dual-band concurrent (5GHz/2.4GHz)，其是一种具体的双频工作模式，代表路由器可以同时产生两个独立的无线网络，分别对应2.4GHz和5GHz频段，这两个独立的无线网络可以采用不同的SSID，也可以采用相同的SSID。两个网络是独立运行的，所以可以做到并发执行。比如现在好多家庭使用的路由器，在我们搜索到的网络列表里可以看见自己家网络的SSID后面紧跟着一个2.4G或5G供我们选择使用。

并发双频在实际上生活中，通常是三类用处：

1、家庭场景使用：并发双频在家里面使用的时候，基本我们是把两个频段都使用相同的SSID，也就是仅仅当作一台无线路由器的角色使用。这个时候，我们通常是根据终端所开启的频谱导航技术，自适应的选择一个信号最好，连接速率最快的频段使用，在默认情况下，频谱导航会优先为终端选择5GHz频段进行接入。

2、商业场景使用：在商业场景中，我们会将无线网络细化分成多个SSID，每个SSID可能对应的不同的用户群，无线侧是用SSID划分，backbone侧是用VLAN进行划分。在无线侧这一块，比如2.4GHz频段可能会划分到一些IoT的设备，那么用一个独立的SSID在2.4GHz做划分，然后给用户接入的无线网络仅仅在5GHz网络上激活，这样通过一个简单的规划，避免网络的过于拥堵。而且由于将不同类型或者不同用户群划分到不同的频段上，那么可以发挥去并发工作的优势。

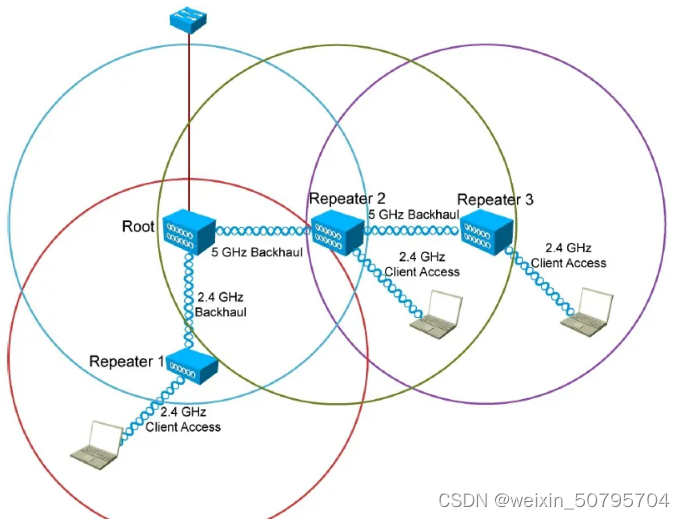

3、中继/Mesh场景使用：在Repeater场景下，并发双频有一个非常典型的应用，早期被叫做“伪全双工”。实际上就是利用2.4GHz给用户使用，用5GHz频段做backhaul的回传。这样也可以充分利用2.4GHz和5GHz的并发效果。如下图：

同步双频（RSDB）

同步双频（Real Simultaneous Dual Band，RSDB）：这个中文翻译其实和它英文代表的意思有点区别，，如果直接翻译的话，应该是即时同步双频。在英文表述中，同步双频多了一个Real，Real我们可以理解成“即时”的意思，也可以直接理解成“真”的意思。很明显我们发现，同步双频相比双频并发的英文，实际上就是多了一个“Real"。RSDB目前都是在一块IC内部集成的两个完整的通路。

RSDB是一项新的技术，其可以同时在5GHz和2.4GHz频段上工作，这个"Real"强调的就是这种工作时并发同步执行的。我们需要强调的是，RSDB实际上是改善了终端侧的应用感觉，也就是其提升的是传统双频单发DBSC的设计，而对于路由侧而言，其改善的并不多。

我们可以举例两种RDSB的使用场景：

1、终端比如同时工作在视频流播放和玩游戏这两个状态时，那么通过RSDB，可以将视频流放到一个频段上进行工作，将游戏放到另外一个频段上，这样将流量进行分流，可以获得更高的吞吐量和更低的延迟。

2、终端可以采用MPTCP（Multi-Path TCP）的类似技术，将2.4GHz和5GHz频段进行合并同时工作，这样能够明显提升吞吐量，而且综合两个信道的性能，一定程度上，我们可以认为这是一种不严格的“频率分集”的工作模式。

RSDB可以使一个终端设备同时连接两个wifi从而大幅提高手机的吞吐量，例如vivo手机的新功能，“双WiFi加速”技术，有一定可能性是通过RSDB技术实现的。
