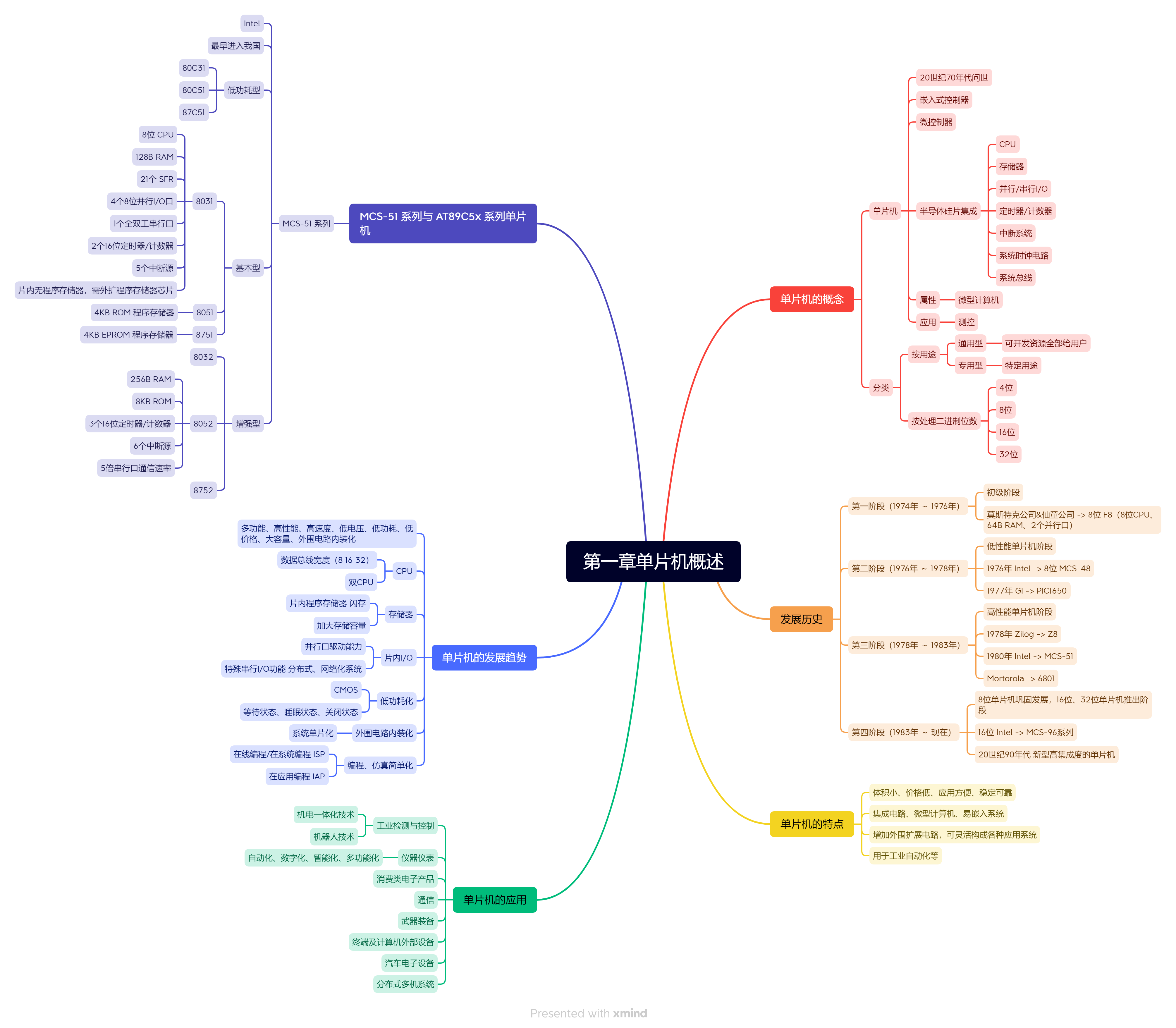

第一章 单片机概述

第一章 单片机概述

单片机的概念

单片机

• 20世纪70年代问世
• 嵌入式控制器
• 微控制器

半导体硅片集成
    CPU
    存储器
    并行/串行I/O
    定时器/计数器
    中断系统
    系统时钟电路
    系统总线
属性
    微型计算机
应用
    测控

分类

按用途
    通用型 可开发资源全部给用户
    专用型 特定用途
按处理二进制位数
    4位
    8位
    16位
    32位

发展历史

四个阶段

第一阶段（1974年 ～ 1976年）
    初级阶段
    莫斯特克公司&仙童公司 -> 8位 F8（8位CPU、64B RAM、2个并行口）
第二阶段（1976年 ～ 1978年）
    低性能单片机阶段
    1976年 Intel -> 8位 MCS-48
    1977年 GI -> PIC1650
第三阶段（1978年 ～ 1983年）
    高性能单片机阶段
    1978年 Zilog -> Z8
    1980年 Intel -> MCS-51
    Mortorola -> 6801
第四阶段（1983年 ～ 现在）
    8位单片机巩固发展，16位、32位单片机推出阶段
    16位 Intel -> MCS-96系列
    20世纪90年代 新型高集成度的单片机

单片机的特点

• 体积小、价格低、应用方便、稳定可靠
• 集成电路、微型计算机、易嵌入系统
• 增加外围扩展电路，可灵活构成各种应用系统
• 用于工业自动化等

单片机的应用

• 工业检测与控制
  • 机电一体化技术
  • 机器人技术
• 仪器仪表
  • 自动化、数字化、智能化、多功能化
• 消费类电子产品
• 通信
• 武器装备
• 终端及计算机外部设备
• 汽车电子设备
• 分布式多机系统

单片机的发展趋势

多功能、高性能、高速度、低电压、低功耗、低价格、大容量、外围电路内装化

CPU
    数据总线宽度（8 16 32）
    双CPU
存储器
    片内程序存储器 闪存
    加大存储容量
片内I/O
    并行口驱动能力
    特殊串行I/O功能 分布式、网络化系统
低功耗化
    CMOS
    等待状态、睡眠状态、关闭状态
外围电路内装化
    系统单片化
编程、仿真简单化
    在线编程/在系统编程 ISP
    在应用编程 IAP

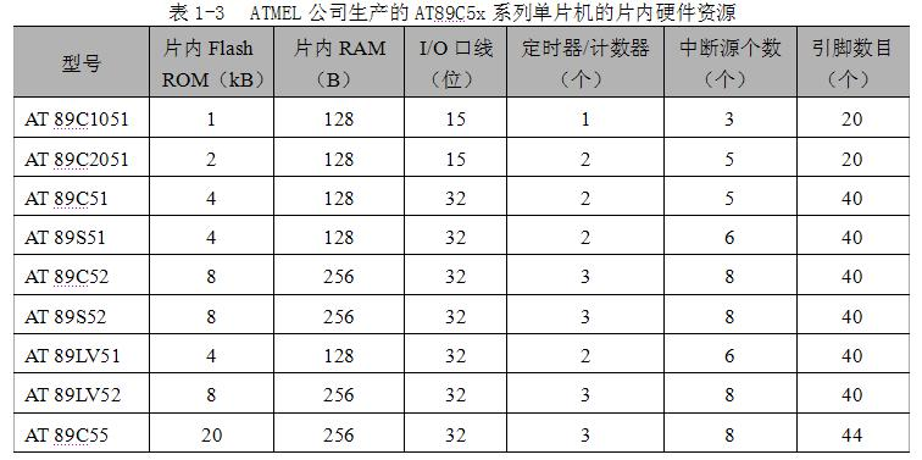

MCS-51 系列与 AT89C5x 系列单片机

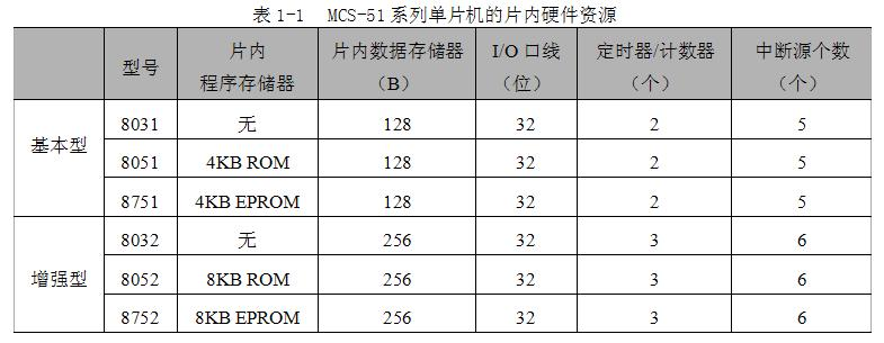

MCS-51 系列

• Intel
• 最早进入我国

低功耗型 80C31/80C51/87C51
基本型 8031/8051/8751
    8031
        8位 CPU
        128B RAM
        21个 SFR
        4个8位并行I/O口
        1个全双工串行口
        2个16位定时器/计数器
        5个中断源
        片内无程序存储器，需外扩程序存储器芯片
    8051 4KB ROM 程序存储器
    8751 4KB EPROM 程序存储器
增强型 8032/8052/8752
    8052
        256B RAM
        8KB ROM
        3个16位定时器/计数器
        6个中断源
        5倍串行口通信速率
