        在驱动一款摄像头之前，最重要的是了解摄像头输出像素分辨率以及输出像素格式，而输出像素格式又跟传感器内部的感光阵列有关，像AR0135内部的感光阵列式MONO阵列（自己理解的名字），输出只能输出黑白像素；
        而像SC2210、OV5640这种彩色相机，内部一般是只有一种色片的拜尔阵列，这种彩色相机既可以输出没有经过拜尔阵列恢复的RAW_RGB格式，也可以输出恢复拜尔阵列后得到的RGB565、RGB888等格式；
        在配置摄像头之前，一定要了解好输出像素的格式，才能在后续部分进行正确的数据处理。

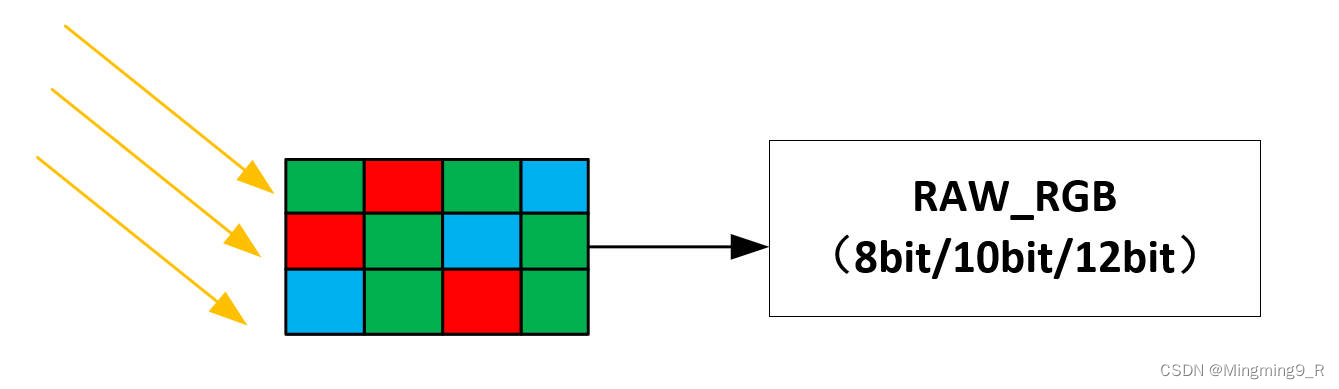

输出RAW格式的彩色摄像头👇👇👇

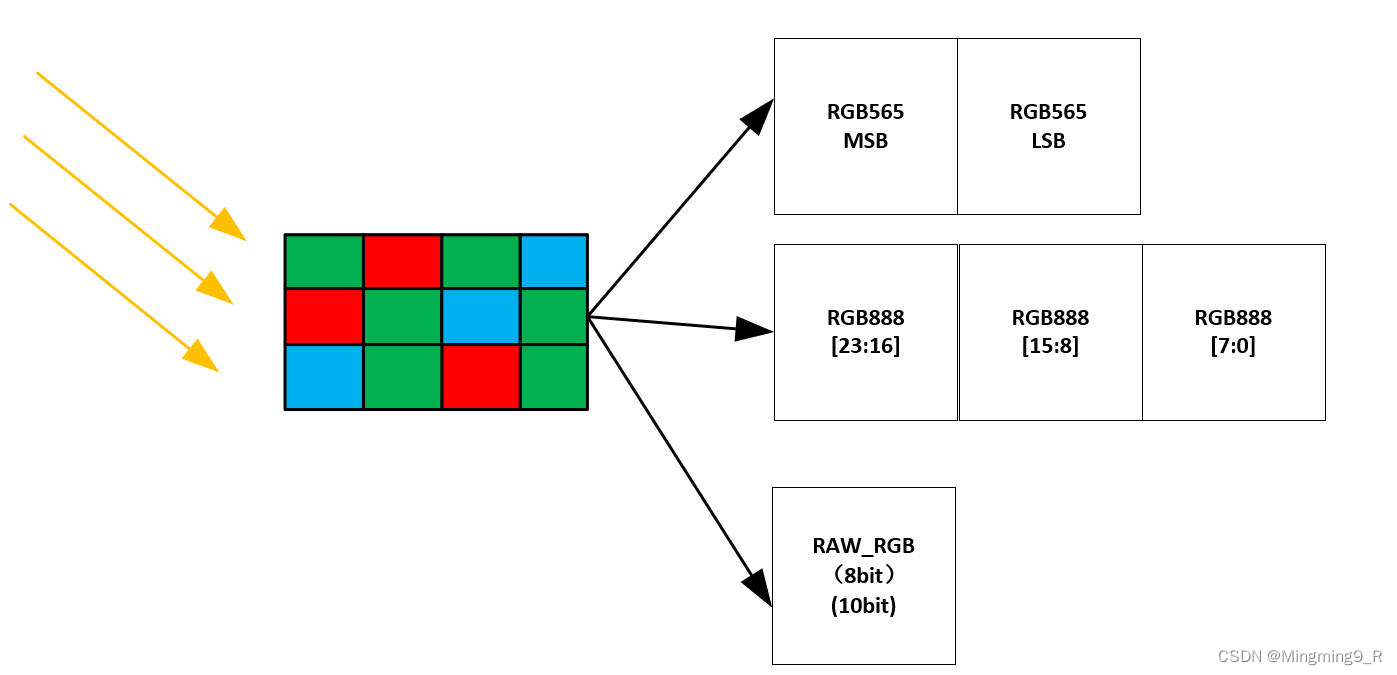

输出其他格式的彩色摄像头（内部有DSP模块，可以把RAW转换为RGB等）👇👇👇

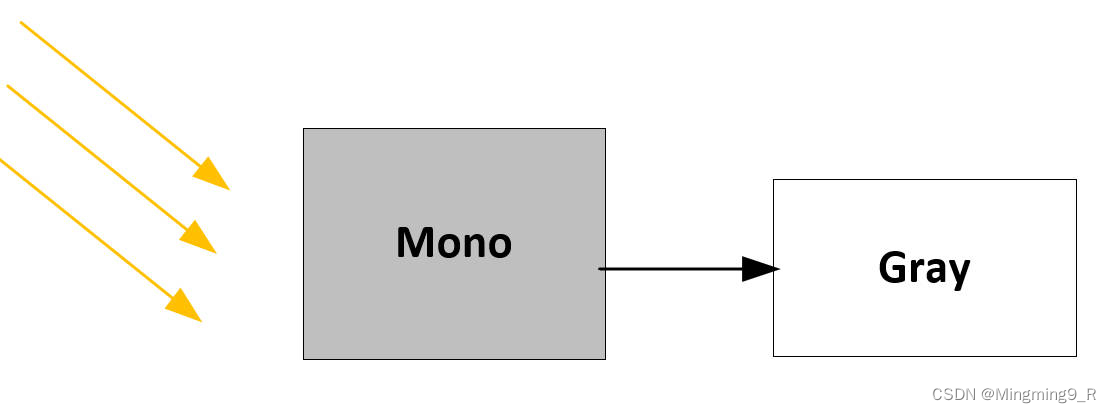

黑白摄像头（可以输出RAW_MONO、MONO等，都是黑白）👇👇👇
