SW中外螺纹绘制失败的相关原因

常见的扫描或者扫描切除失败的原因：

1.草图轮廓和路径没有穿透配合，没法有效的实现扫描命令进行。

2.草图轮廓开环，扫描的草图不是完整的闭环实体模型，有开环或者构造线充当实体轮廓，无法完成扫描命令。

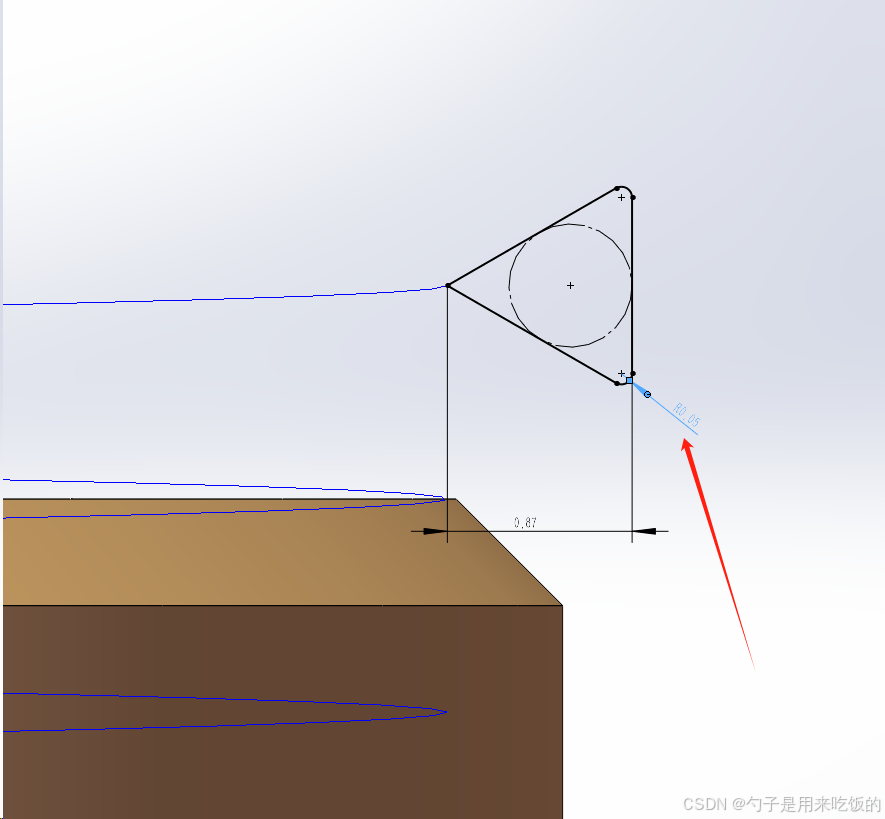

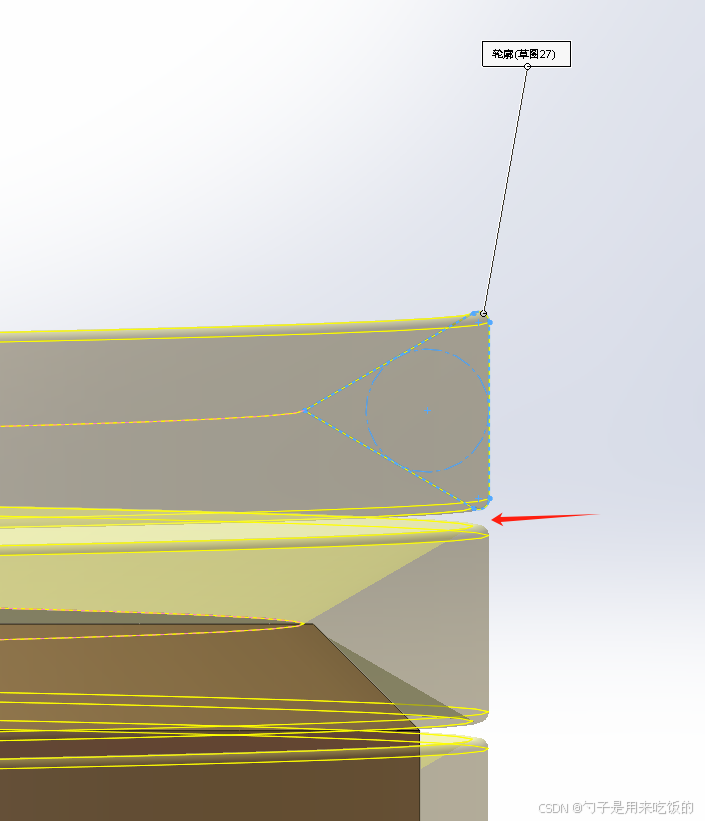

3.今天笔者遇到一个诸如螺纹绘制不但要考虑以上两个原因，在螺纹精密的制造过程中螺距是严格固定的，SW软件中会存在厚度为零的状态无法解算的问题，所以映射到螺纹上，当螺距为1，牙型三角轮廓为1时，会出现牙型在轴向方向相互重叠的问题，反馈到轴向截面就会造成上牙螺纹轮廓下点与下牙螺纹轮廓上点重合，反应到扫描切除等命令时就会出现厚度为零的尖点，为了避免这种情况，在不影响螺纹内牙的情况下，可以对牙型外三角倒小圆角实现正常切除命令。
