一、串并联、短路、断路
(一)、概念
通俗的讲:

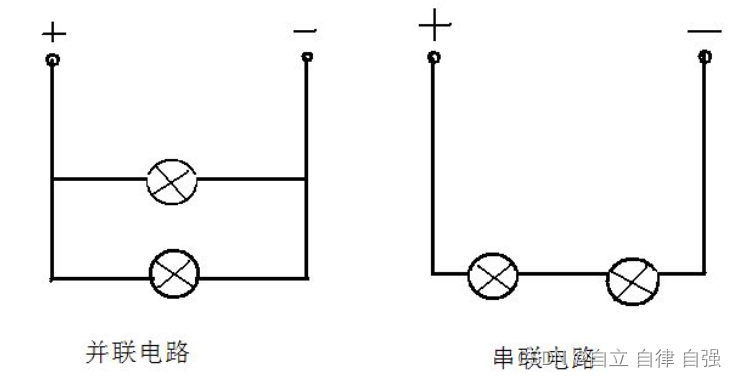

串联:就是好像“串在一起”,如竹签串烧烤一般,某一元器件的其中一端与另一个元器件的其中一端连接,而另一端不连接在一起,即可理解为“串联”。
并联:“并”,即是“两两相连”,“两个人手拉手”。两个元器件的两端相连。

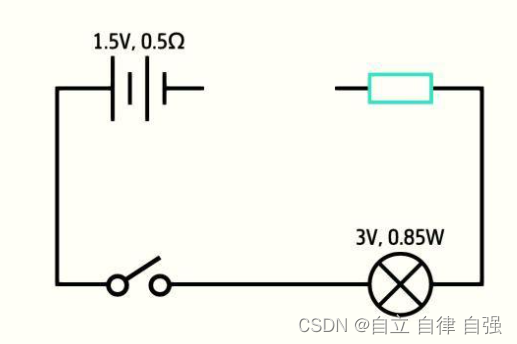

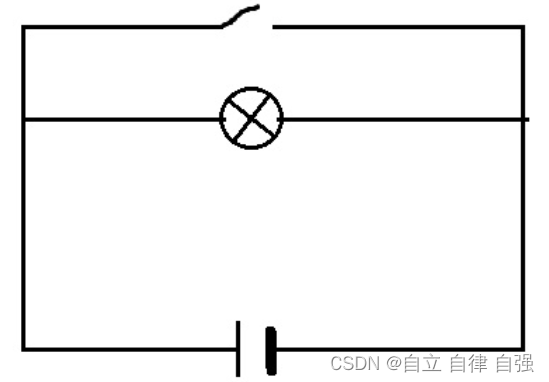

短路:电源线将电源的两端连接起来,即是“短路”。
断路:也叫“开路”。“断”,即是电路中的某一处断开了。
注意:短路是极为危险的情况!
(二)、公式
欧姆定律:
串联: 同一支路的元器件电流相等
串联电路的总电压等于各元器件电压之和
并联: 并联电路总电路电流等于各支路电流之和
并联的元器件电压相等
二、电源

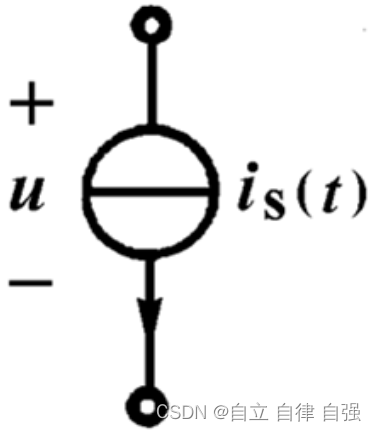

电压源: 电流源
特别地:

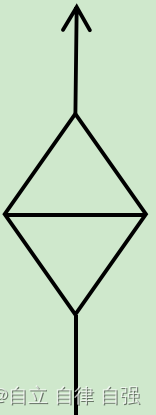

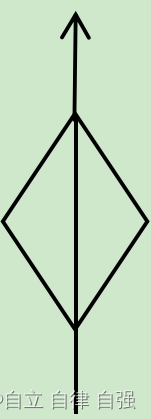

受控电压源: 受控电流源:
“受控”,即受该支路上的电压/流的影响,具体由受控电压/流自身的特性控制

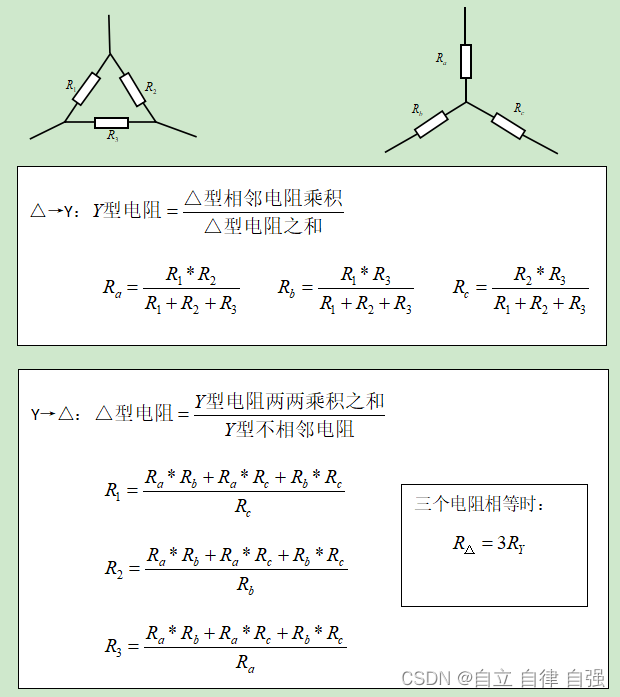

(一)电压(流)源的等效
说明 | ||

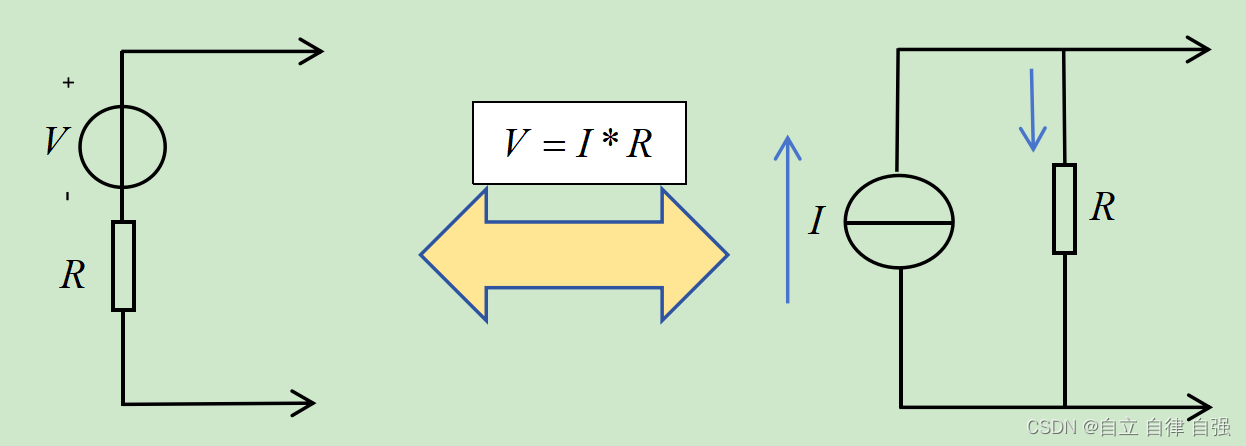

电压源、电流源相互等效 | ![]() | |

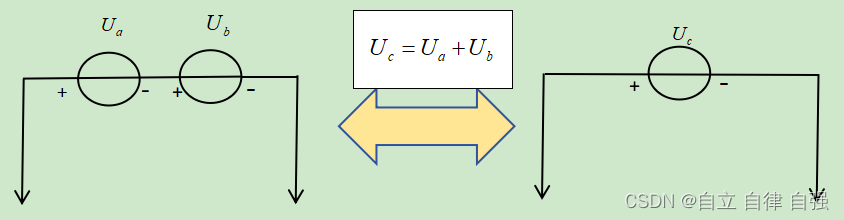

电压源串联 | ![]() | |

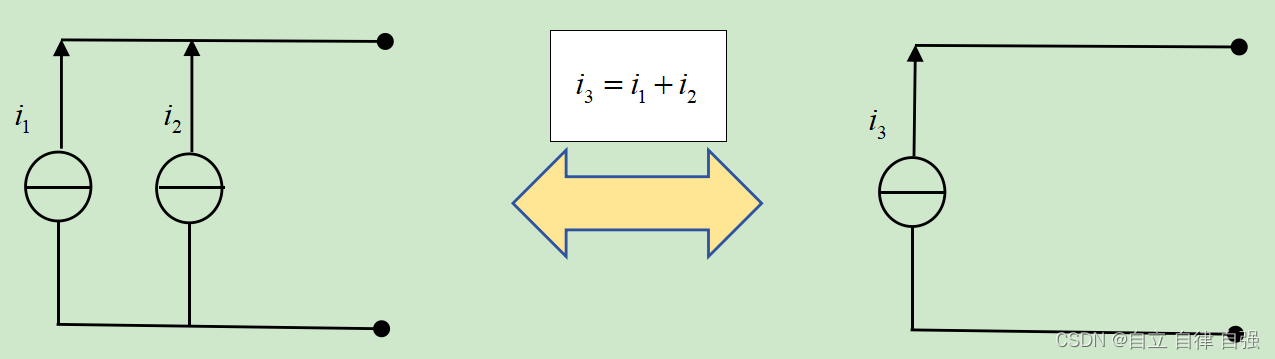

电流源并联 | ![]() | |

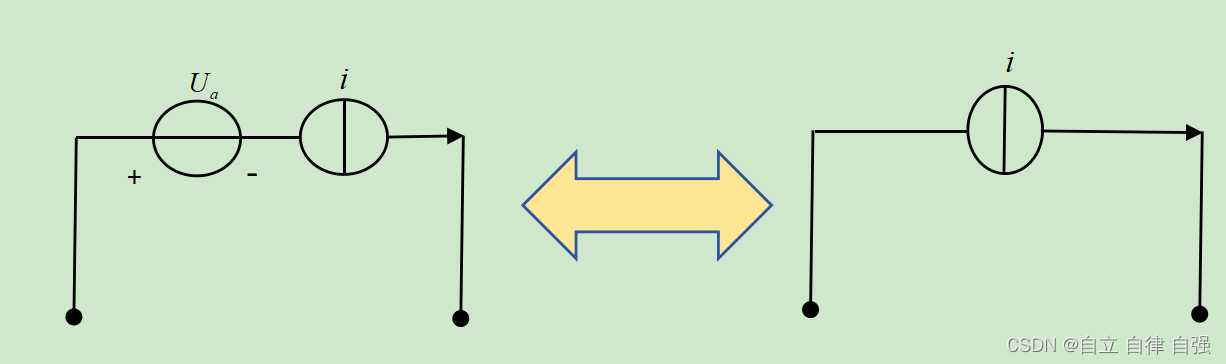

电压源和电流源 串联 | ![]() | 电流源电阻无限大 |
电压源和电流源 并联 | ![]() |
