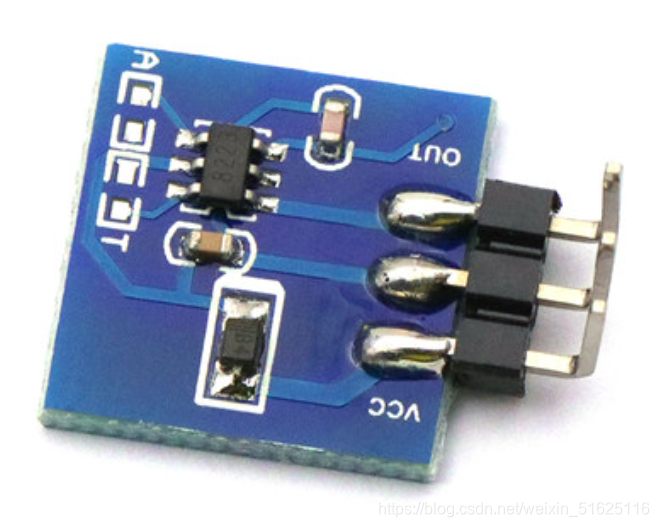

本模块是一个基于触摸IC(TTP223B)的电容式点动型触摸开关模块。
本模块默认状态输出低电平,模式时为低功耗模式;当有手指触摸相应位置时,模块会输出高电平,再次触摸恢复低电平。模式切换为快速模式;当持续12秒没有触摸时,模式又切换为低功耗模式。
可以将模块安装在非金属材料如塑料、玻璃的表面,另外将薄薄的纸片(非金属)覆盖在模块的表面,只要触摸的位置正确,即可做成隐藏在墙壁、桌面等地方的按键。该模块可以让你免除常规按压型按键烦恼。
产品参数:
触摸面规:1.4*1.4cm
具备模式:点动、自锁
供电的电压:2.5~5V
穿透距离:6mm
芯片参数:
项目 | 最小值 | 典型值 | 最大值 | 单位 |
电源电压VCC | 2 | 3 | 5.5 | V |
输出高电平VOH | 0.8VCC | V | ||
输出低电平VOL | 0.3VCC | V | ||
尺寸 | 24×24×7.2 | mm | ||
重量 | 2 | g | ||
响应时间(低功耗模式) | 220 | mS | ||
响应时间(快速模式) | 60 | mS | ||
输出引脚灌电流(VCC=3V,VOL=0.6V) | 8 | mA | ||
输出引脚灌电流(@VCC=3V,VOL=2.4V) | -4 | mA |
引脚说明:
管脚 | VCC | GND | OUT |
功能 | 2.5~5V | GND | 单片机I/O 继电器IN |
模式/电平:
- 模式可以设置为自锁模式和点动模式。
自锁模式,按一下输出,再按一下停止输出。点动模式,按下输出,松开停止输出。
- 电平可以设置为高电平和低电平输出。
要用电烙铁进行焊点(A点、T点)设置,默认高电平输出。
模式配置 | 电平配置 | |
模式 | T点 | A点 |
点动高电平输出 | 不焊接 | 不焊接 |
自锁高电平输出 | 焊接 | 不焊接 |
点动低电平输出 | 不焊接 | 焊接 |
自锁低电平输出 | 焊接 | 焊接 |
总结:T点为模式配置点,不焊接为点动模式,焊接为自锁模式。
A点为电平配置点,不焊接为高电平输出,焊接为低电平输出。
接线图:

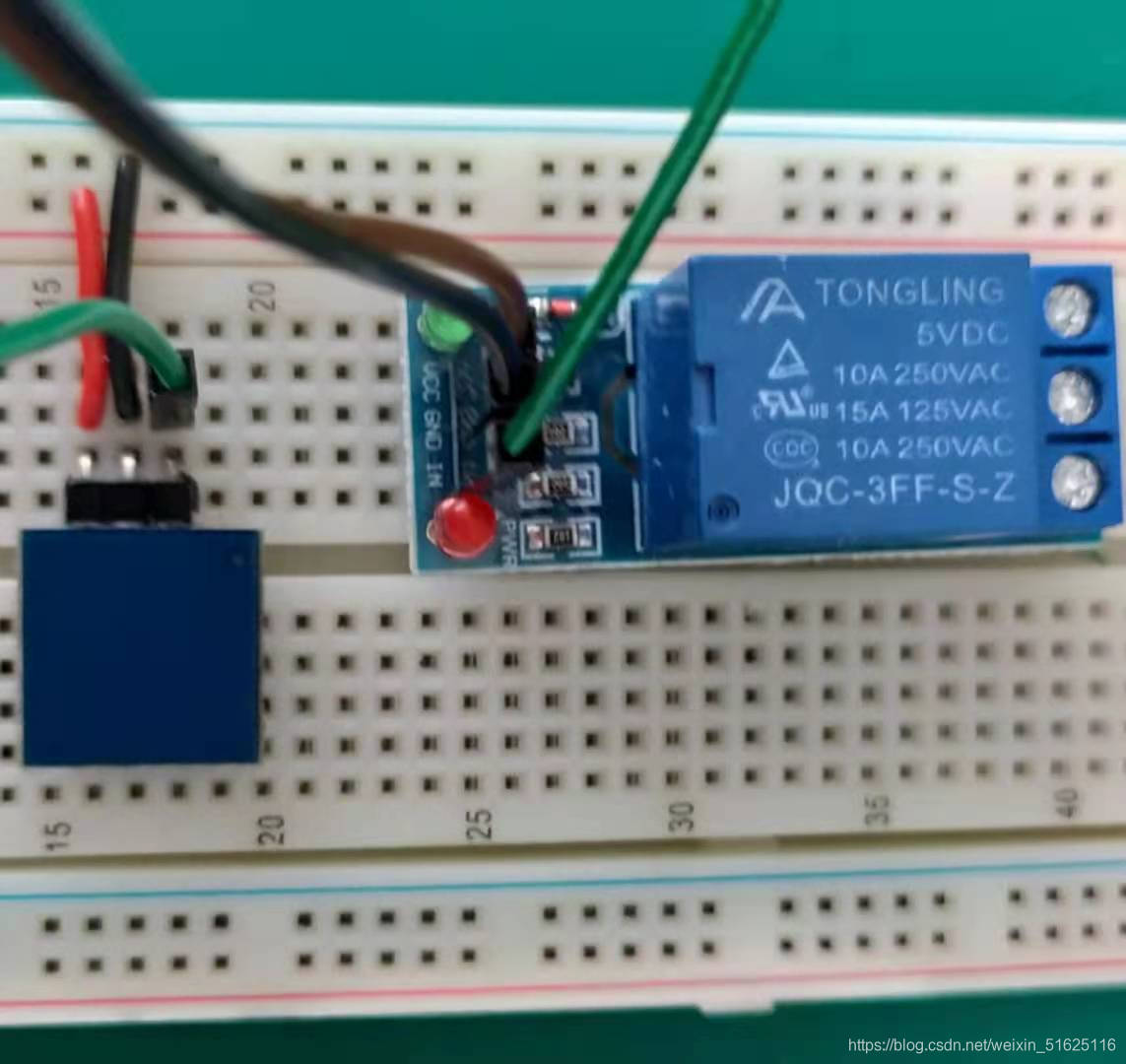

TTP223 触摸按键模块与继电器相连的接线。

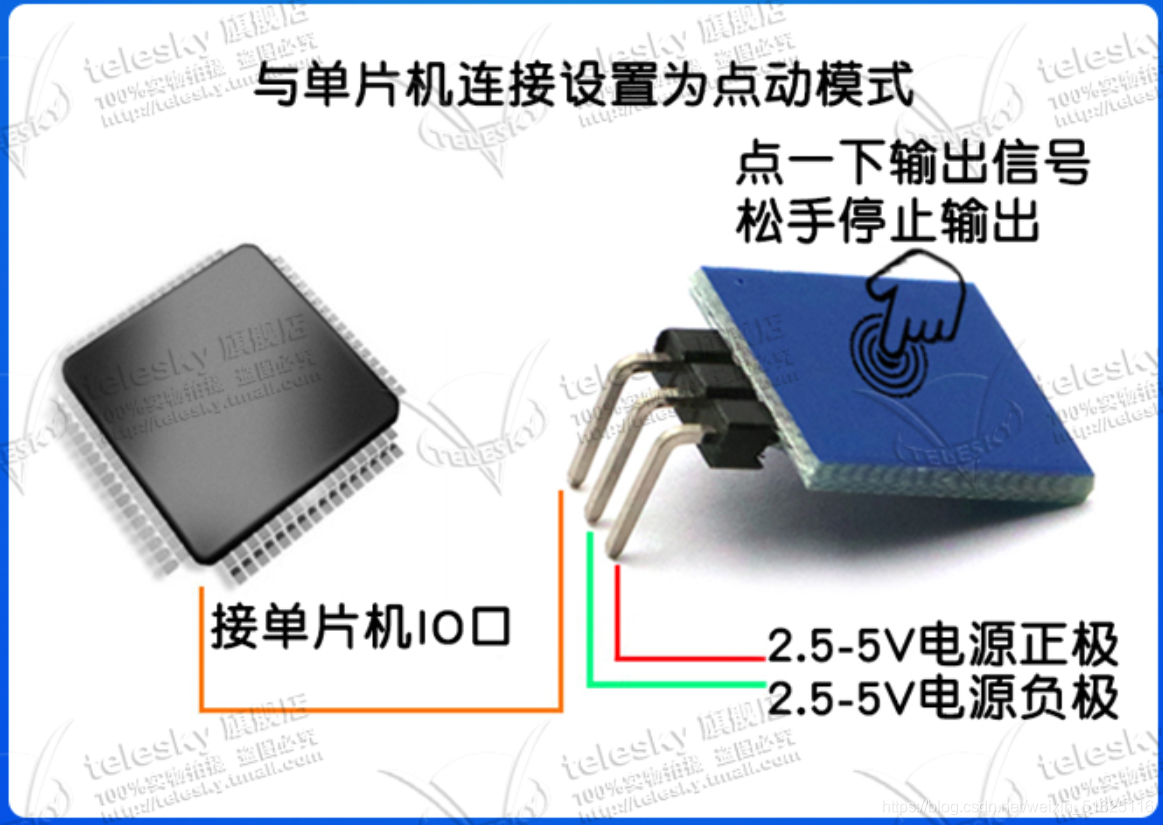

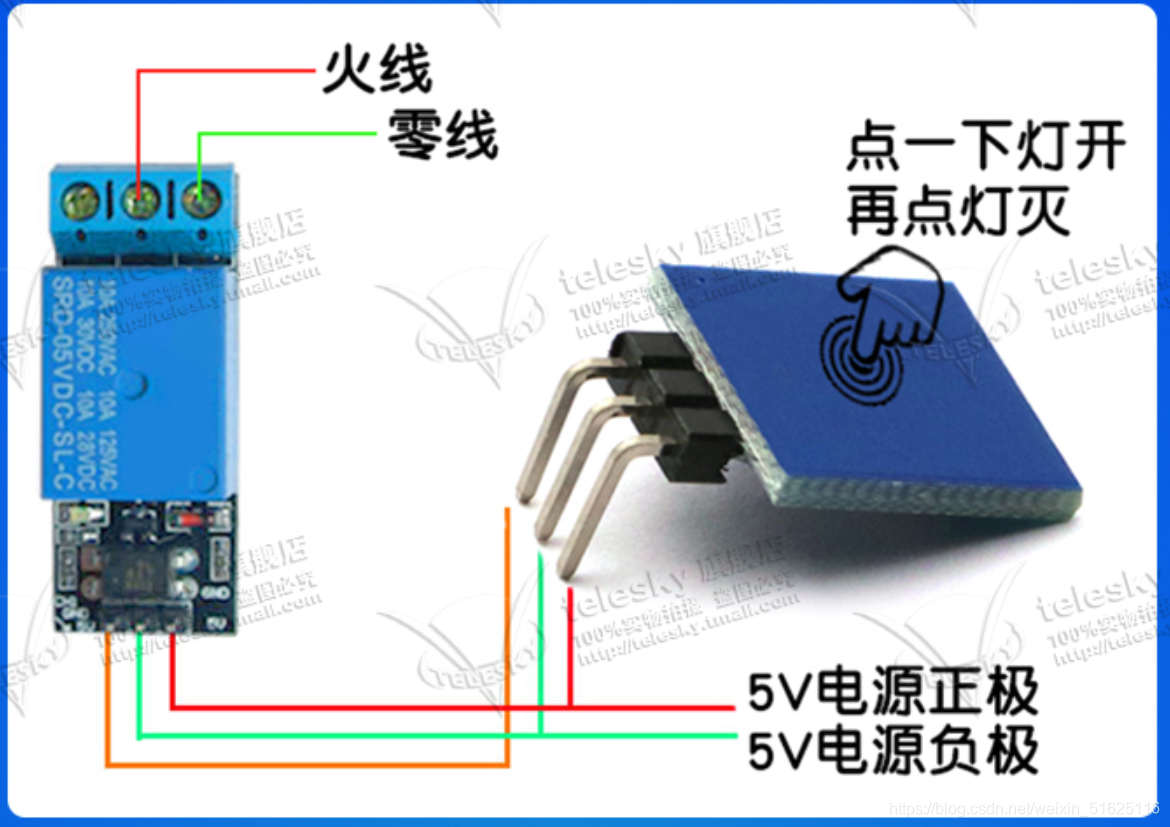

商家提供的接线图:
注:
在数字电路中,输出只有高、低(0,1)两种电平值,高电平输出时,一般是输出端对负载提供电流,其提供电流的数值叫“拉电流”;低电平输出时,一般是输出端要吸收负载的电流,其吸收电流的数值叫“灌(入)电流”。
TTP223B芯片手册 百度网盘下载 提取码key1
