使用appfox工具测试登录有图片验证码接口的问题

环境简介

服务器环境（运行在虚拟机之上）：

环境	环境名称
操作系统	Win10 1905 专业版
数据库	sqlserver 2008R2

本机环境：

环境	环境名称
操作系统	win10 1905 专业版
产品	某GRP高校财政管理软件
中间件	软件集成tomcat
运行环境	软件集成Java Jdk虚拟机环境
使用编程语言	少量 Python、少量JavaScript
测试工具	appfox工具

测试介绍

本篇文章的例子主要是针对软件中登录模块因有验证码校验，在接口测试时导致接口无法请求成功。

测试流程的简介

部署测试环境

虚拟机开启系统，打开相关服务及程序，安装测试工具appfox等
appfox工具使用简单介绍：

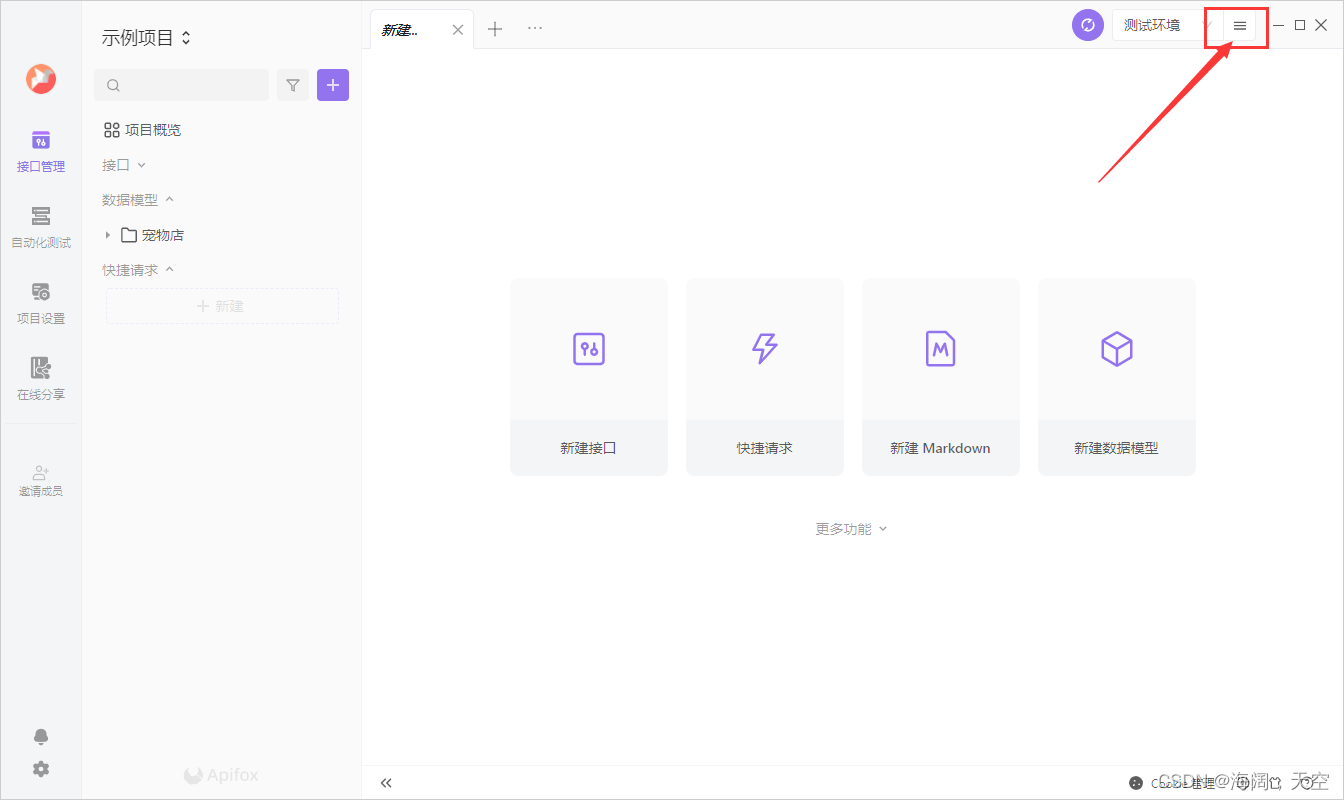

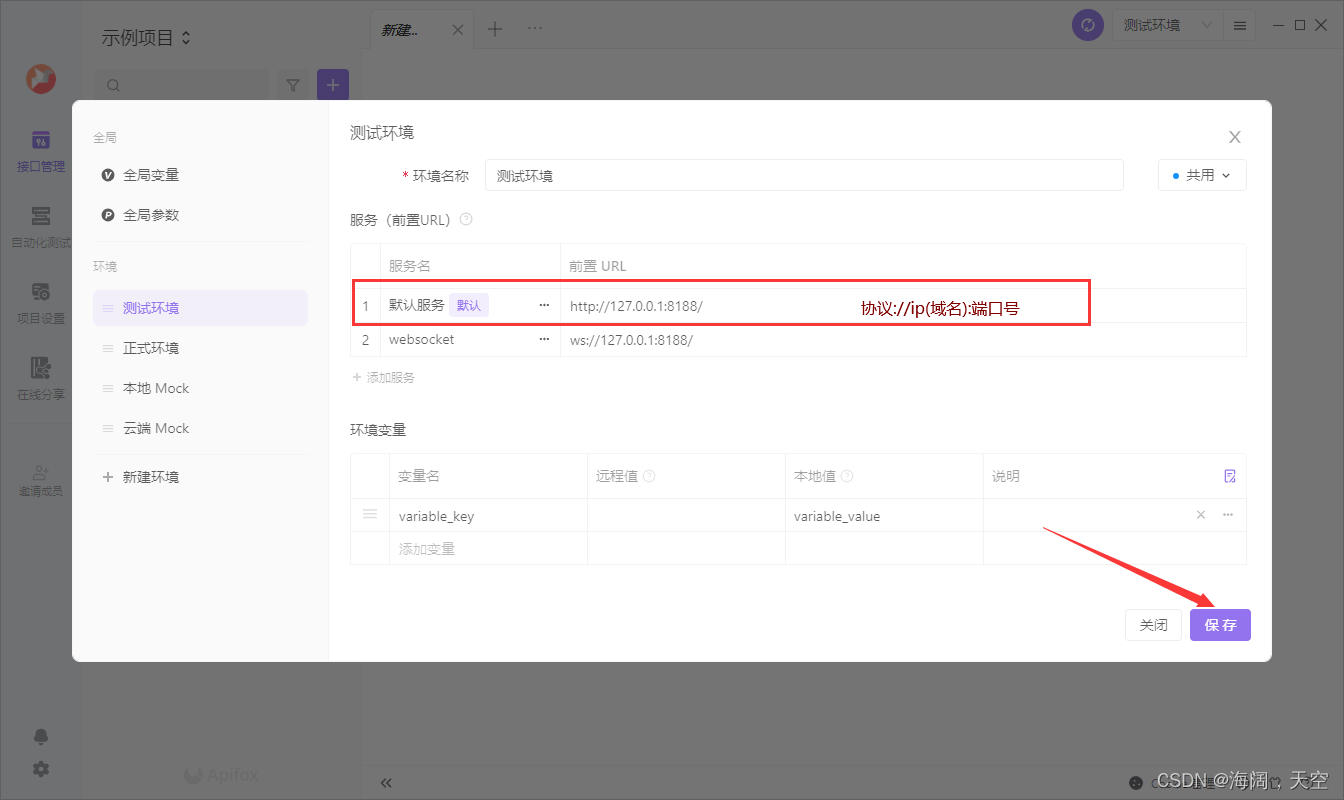

1. 配置测试环境
   因我的环境部署在我本地电脑，所以下图地址就使用我本机ip地址，所以此处根据实际情况进行填写

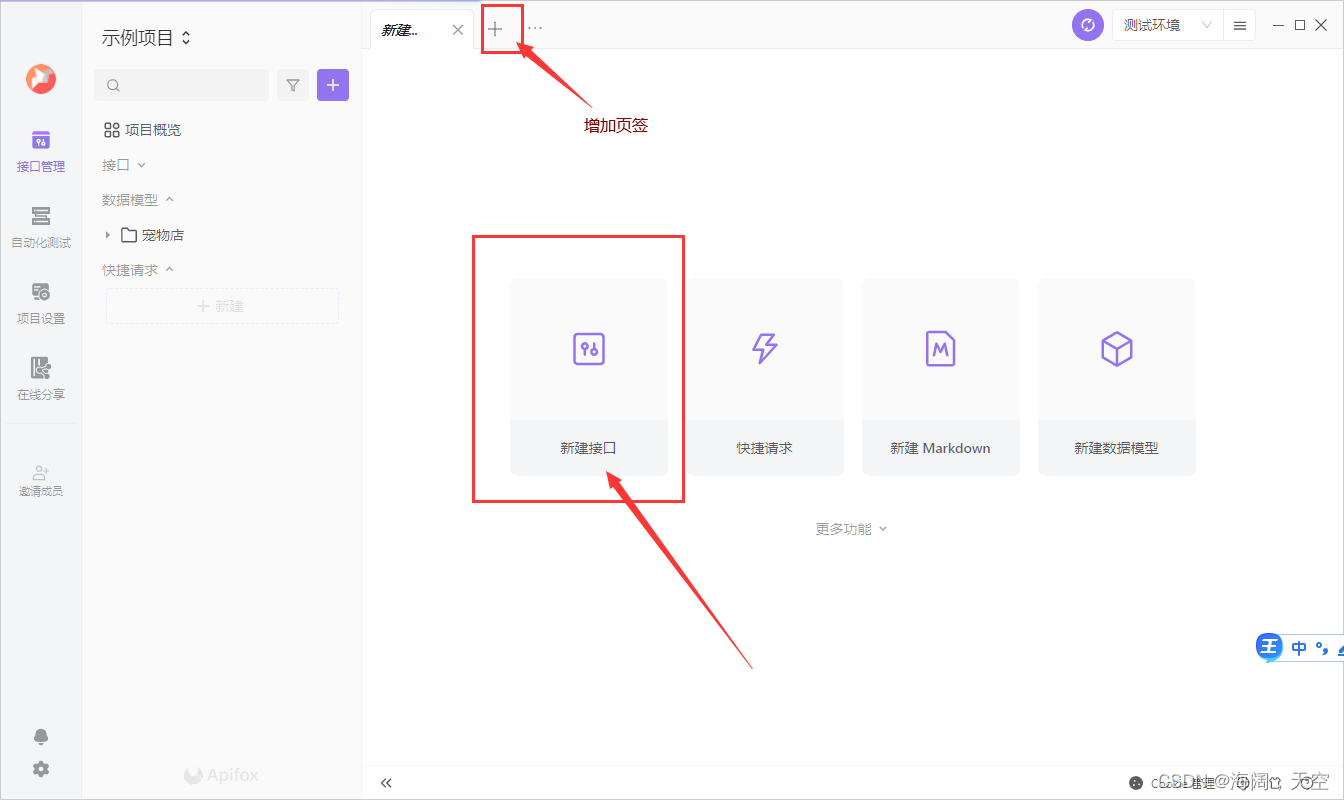

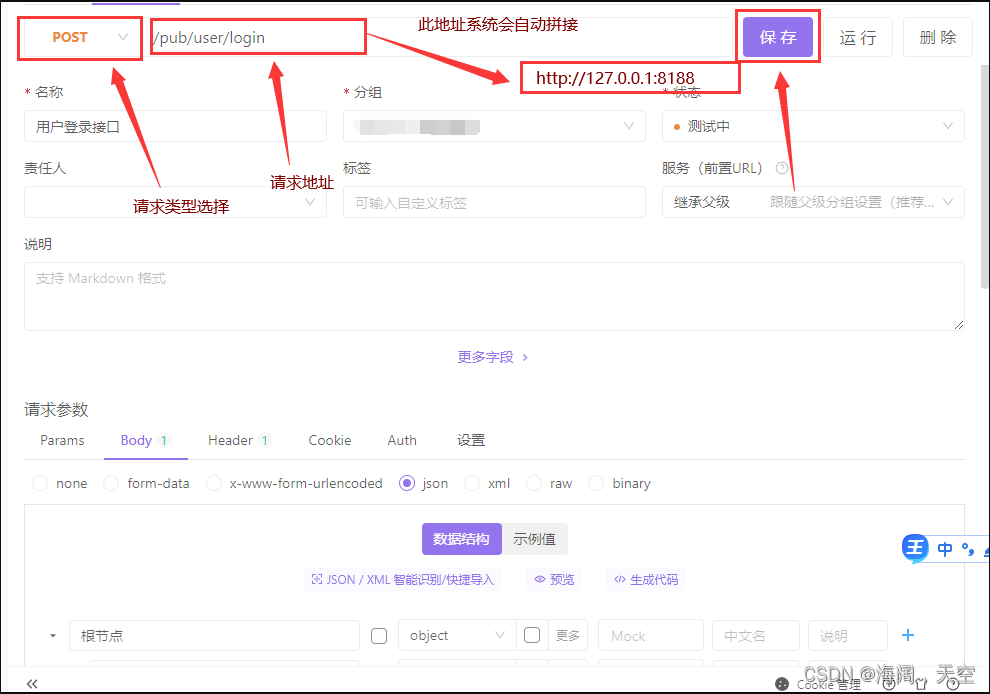

   2. 创建接口


   如果有参数可在下面添加相应的参数，请求和响应参数设置都有。

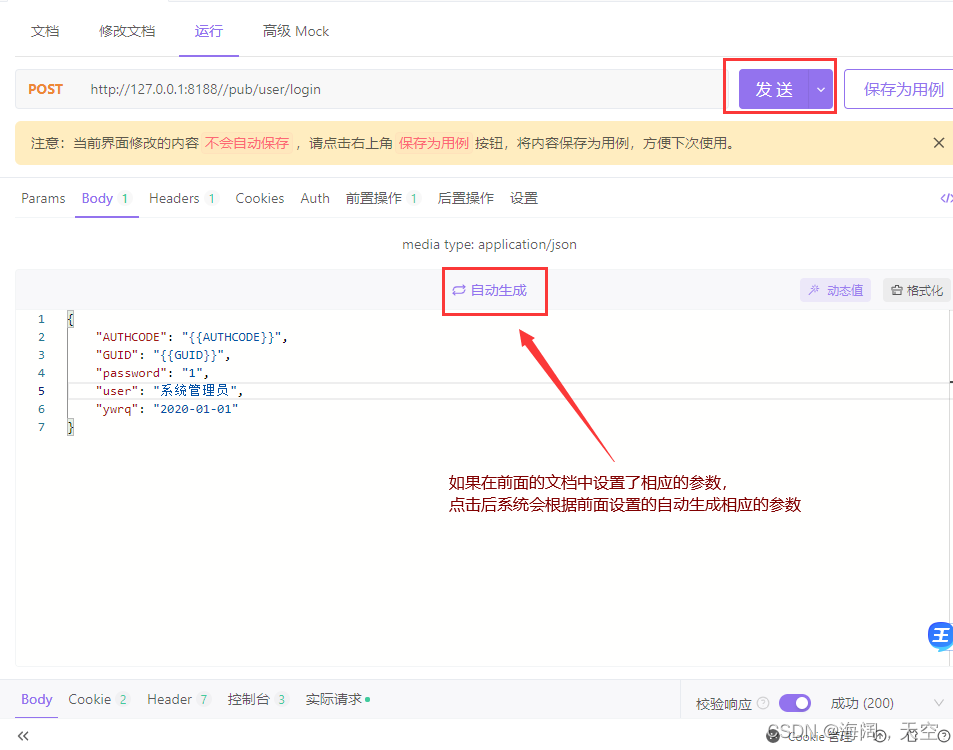

   3. 发送请求


对比图如下：

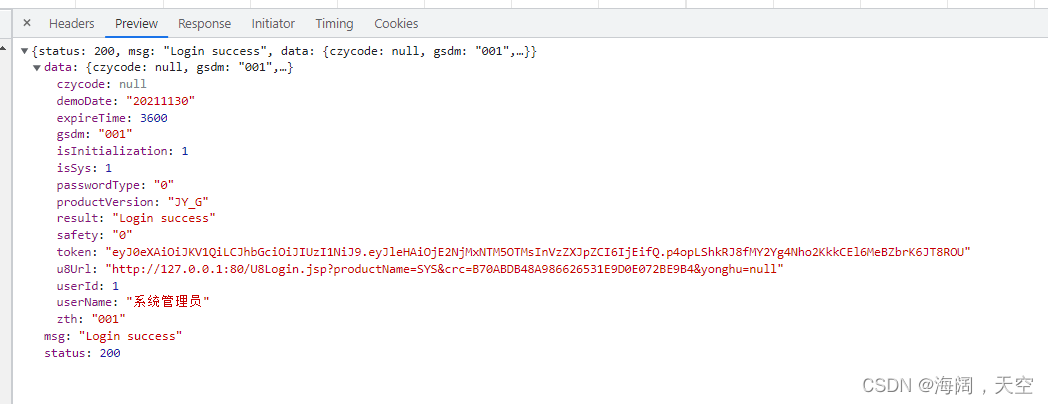

请求成功后结果：

这就是appfox发送一个请求简单的步骤，接下来就详细解释其中几步的含义及扩展的

步骤分析

1. 第一步

在测试接口之前需要抓包进行分析其地址、参数等信息，然后再使用工具创建相应的接口。

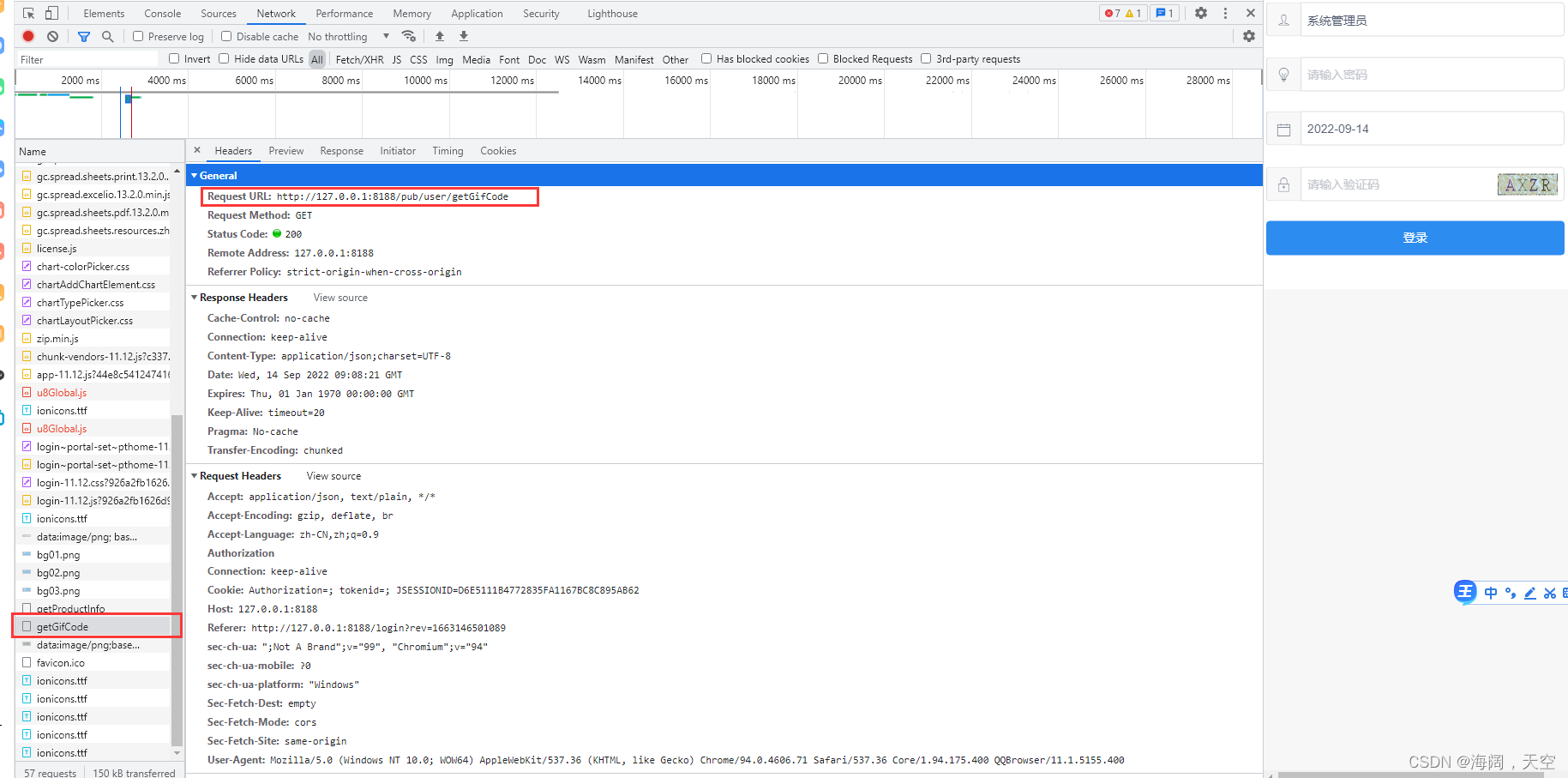

通过浏览器抓包结果如下：
接口一：http://127.0.0.1:8188/pub/user/getGifCode （获取验证码）
接口信息如下：

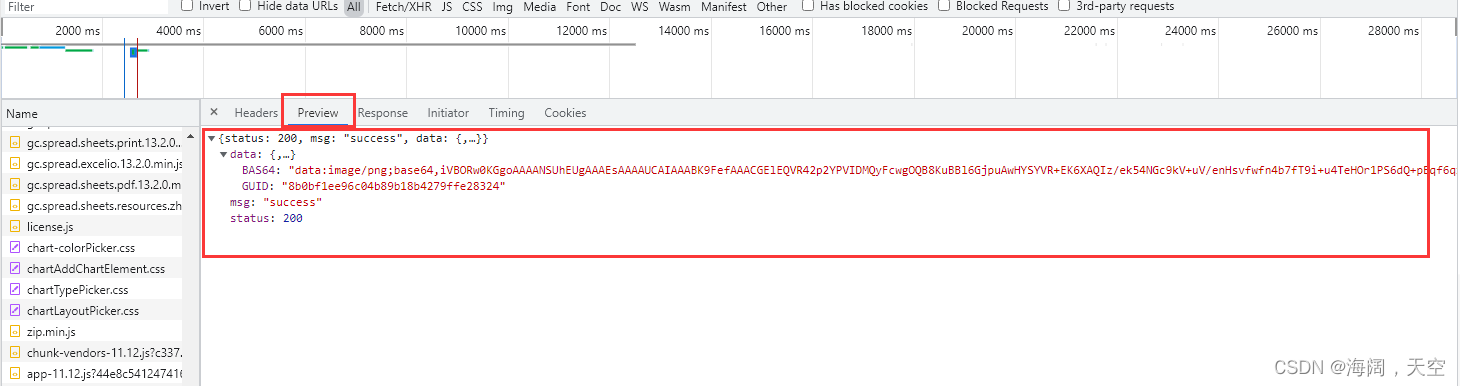

返回信息：

注：返回信息中BAS64就是验证码图片的地址

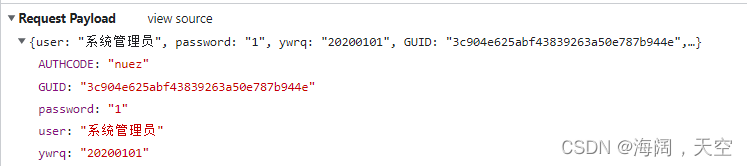

接口二：http://127.0.0.1:8188/pub/user/login （登录接口）

返回信息：

2. 第二步

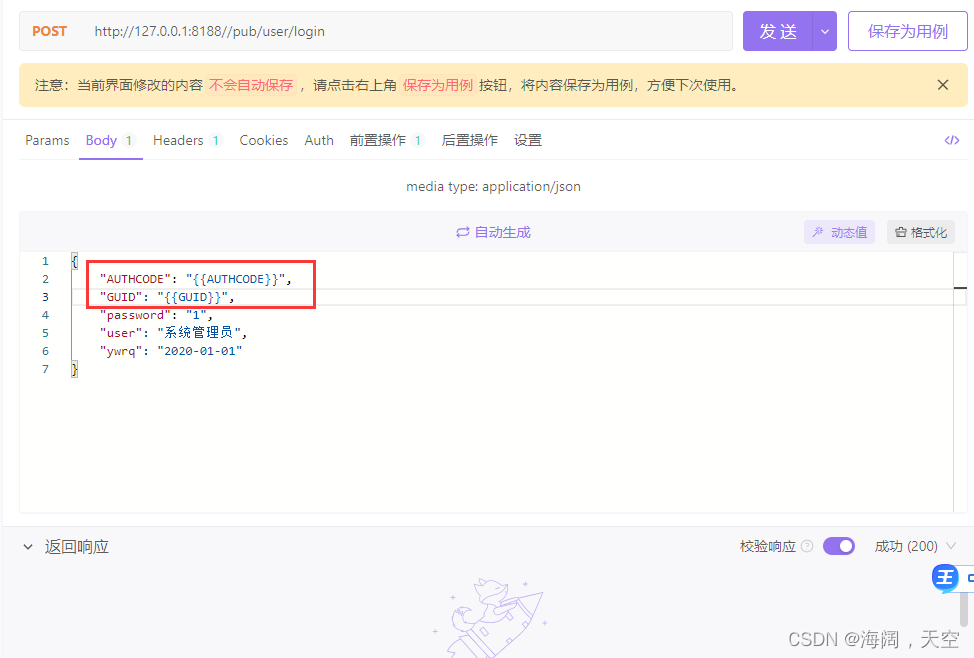

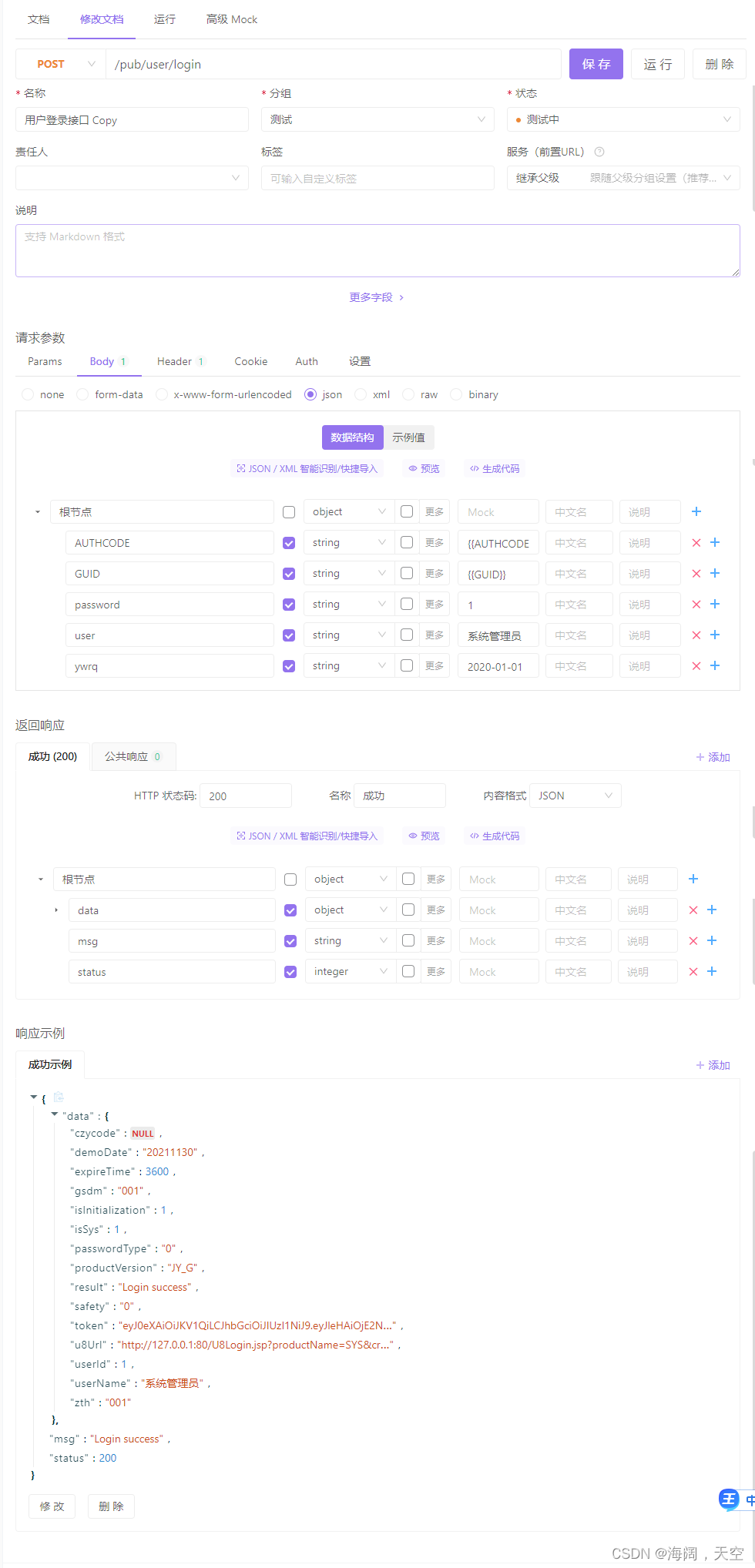

根据上步所掌握的信息在appfox中添加接口，如图：

在上图中AUTHCODE和GUID这两个字段的值我设置的是**{{变量名}}**的形式，这其实就是变量传参的写法，因为每次请求验证码会变，从而这两个参数是可变的，所以需要用变量进行接收参数，至于如何实现到后面再详细说。

文档写完后就可以到运行页签进行相应的配置，配置完成后就可点击运行了。具体操作如下：

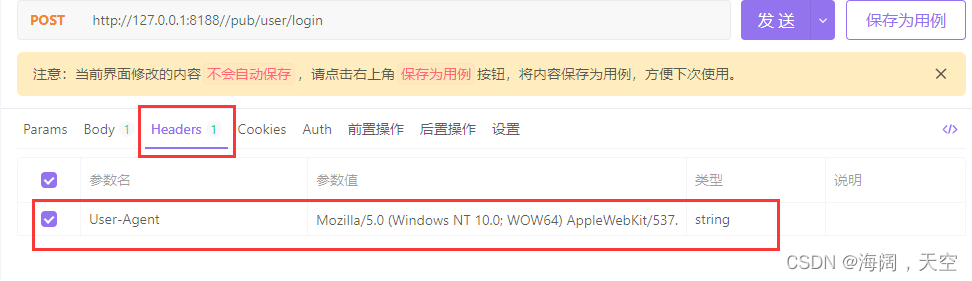

一、在请求头参数中最好加上下列参数（作用是模拟是浏览器发送请求）
此参数可在浏览器中抓包后，粘贴复制即可：

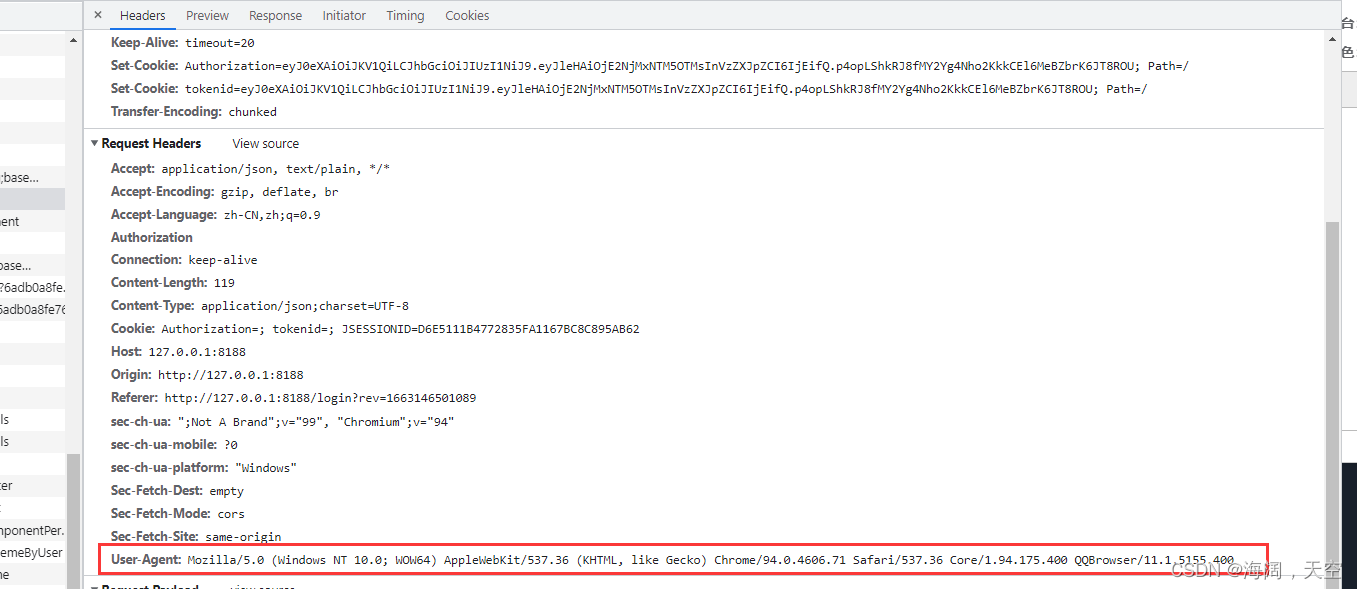

浏览器请求信息：

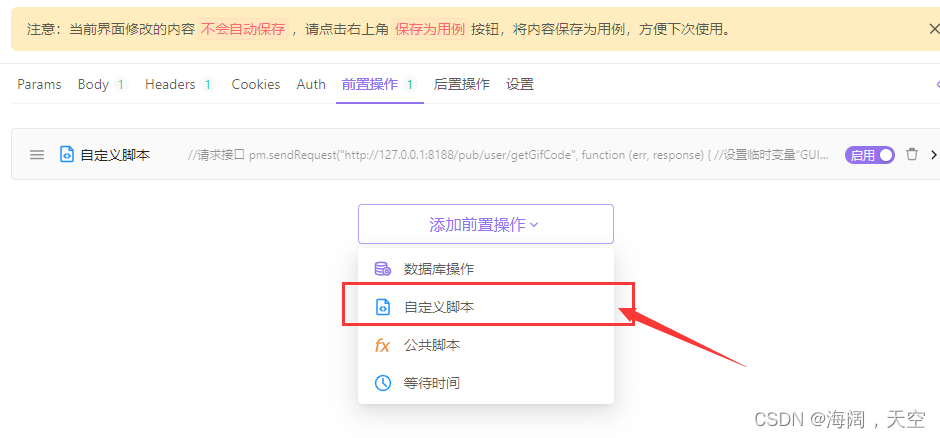

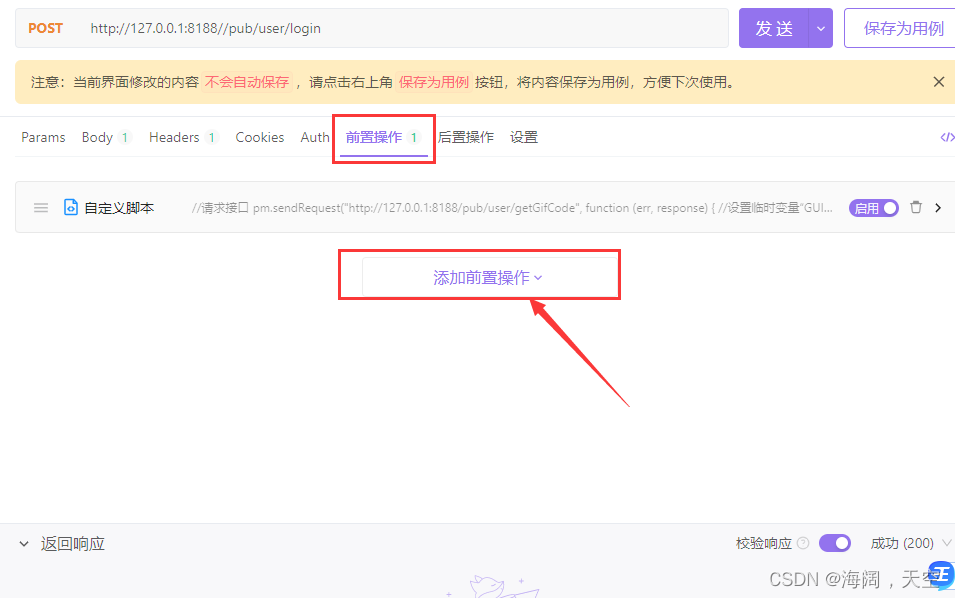

二、在前置条件中添加处理参数的代码，如下图：


代码如下：

//请求接口
pm.sendRequest("http://127.0.0.1:8188/pub/user/getGifCode", function (err, response) {
    //设置临时变量“GUID”为变量名，response.json()["data"]["GUID"]为变量值
        //疑惑的可分析脚本请求接口的返回信息格式
        pm.variables.set("GUID", response.json()["data"]["GUID"]);
    //打印请求脚本返回信息GUID参数的值  （检查分析用的）
         console.log(response.json()["data"]["GUID"]);
    //将脚本返回信息中BAS64参数值赋值给变量url
        var url = response.json()["data"]["BAS64"];
    //执行外部程序（就是其他代码文件），将代码文件打印在后台的值赋值给code变量
        var code = pm.execute('getimgcode.py', [url]);
    //使用正则表达式处理返回值，作用只取值的多位为字母的值
        code = /[a-zA-Z]+/.exec(code)[0]
    //打印code变量值
        console.log(code);
    //设置临时变量AUTOCODE，值为code
        pm.variables.set("AUTHCODE", code);
      });

引用外部文件的代码片段如下：
外部程序是使用Python编程语言写的

 #下载ddddocr库，pip为Python包管理工具，所以使用时需有Python环境
 pip install ddddocr

import ddddocr          #导入ddddocr库（处理验证码）
import urllib.request   #导入urllib.request方法（下载文件）
import sys              #导入sys模块（处理参数问题）

def getcode(url):
    #下载地址为url中的文件，‘code.png’为下载后的文件名
    urllib.request.urlretrieve(url, 'code.png')
    #实例化ddddocr对象
    ocr = ddddocr.DdddOcr()
    #将文件以二进制的方式读取
    with open("code.png","rb") as f:
        image = f.read() #读取信息赋值给image变量
    catch = ocr.classification(image) #让ddddocr实例处理数据，然后赋值给变量catch
    print(catch)
    print('dss')
url = sys.argv[1] #赋值入了，因外部传进的参数为元组（数组），第一个为文件执行路径，第二个为传递的参数
getcode(url) #将url值传入函数进行调用

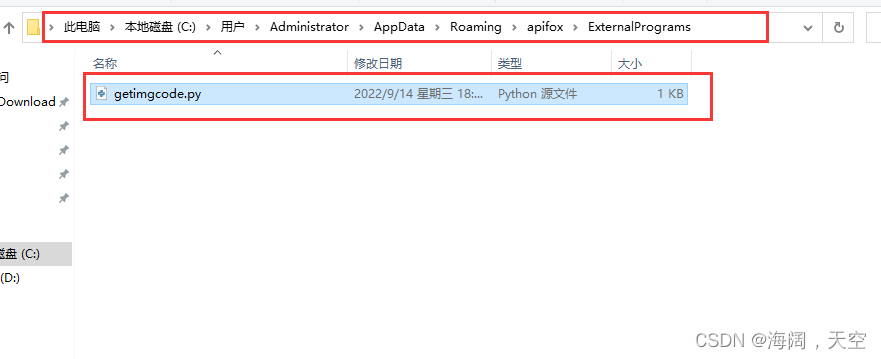

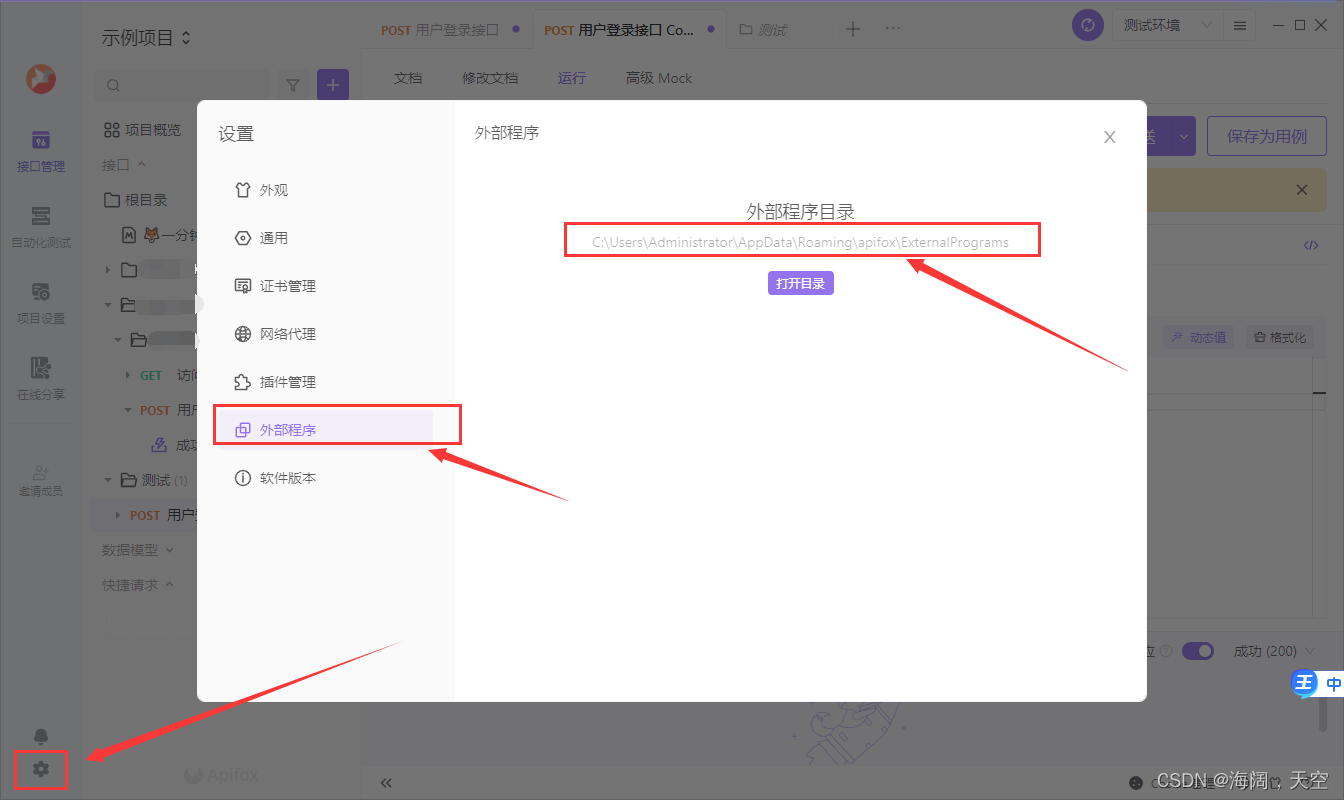

重点：外部程序必须放在appfox指定的路径下，不然appfox执行不了

将外部程序文件直接复制到此文件夹下即可：

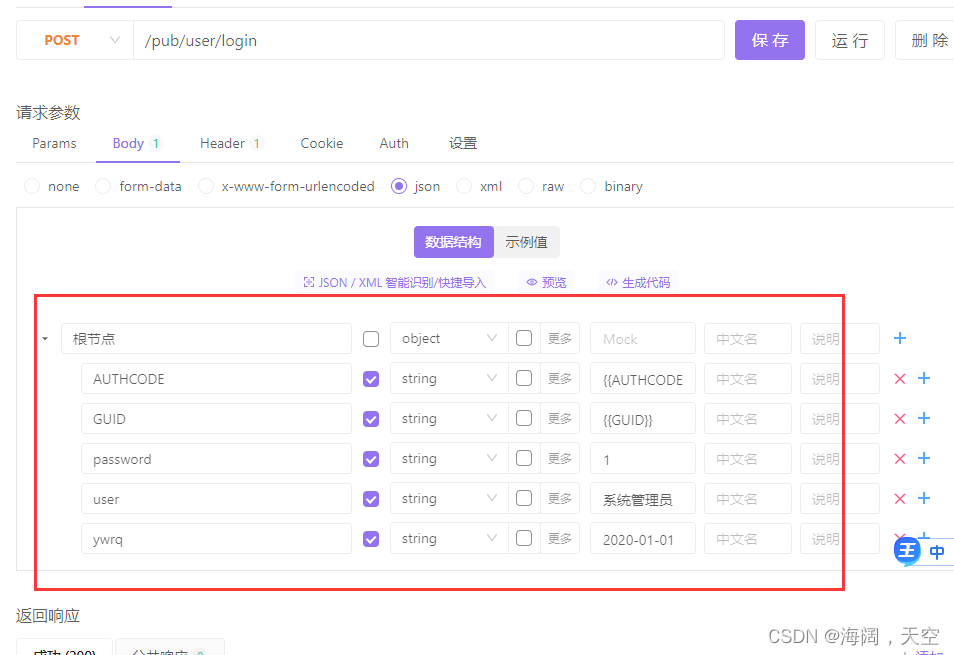

body参数设置

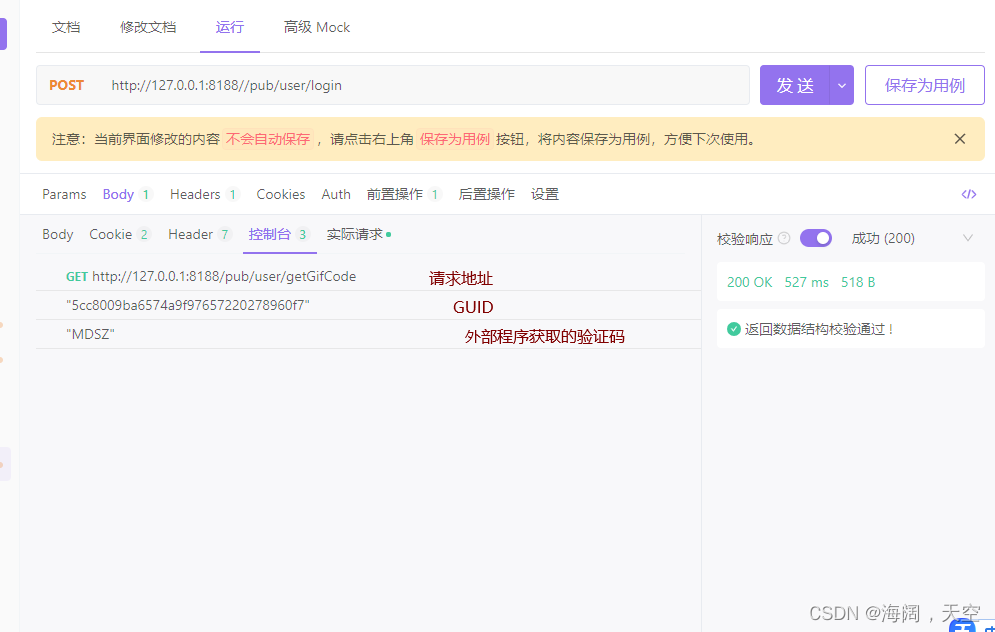

配置完成后即可点击发送：
