【计算机系统(1)】5 LC-3中断实验

        最后一个疲了，没太大思路主要是也不太知道中代码怎么实现（丢在哪里就行了嘛？哦，的确如此）。于是乎打开珍藏已久的大佬报告瞄一眼（emmmm还要考试留给我细细琢磨的时间不多），借用了代码顺序自己实现了下。不过他们还真够偷懒，人家要求一个字一个字打印的，好家伙他们直接整行输出！！？？这个绝对只能自己实现了。

目录

目的与要求

内容与方法

用户程序

键盘中断服务程序

操作系统支持的代码

步骤与过程

程序总体设计

用户程序

中断服务程序

核心数据结构及算法流程

核心代码

用户程序

中断服务程序

调试过程

（1）用户连续打印

（2）中断服务

---

目的与要求

使用实验证明：中断驱动的输入、输出可以中断一个正在运行的程序，执行中断服务程序，返回被中断的程序，从被中断位置下一个地址继续执行（好像什么也没发生似的)。

试验中我使用键盘作为输入设备，中断正在运行的程序。

内容与方法

试验任务包括实现以下三部分程序：

用户程序

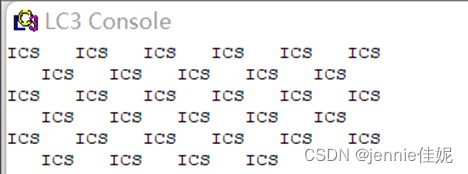

用户程序将会连续地输出纵横交替的ICS，通过交替，输出两个不同行，如下：

ICS     ICS     ICS     ICS     ICS     ICS

     ICS     ICS     ICS     ICS     ICS

ICS     ICS     ICS     ICS     ICS     ICS

     ICS     ICS     ICS     ICS     ICS

ICS     ICS     ICS     ICS     ICS     ICS

     ICS     ICS     ICS     ICS     ICS

ICS     ICS     ICS     ICS     ICS     ICS

     ICS     ICS     ICS     ICS     ICS

确保输出不至于太快，以至于肉眼不能察觉。因而，需要延时操作，可以考虑如下实现：

即用户程序包含一小段代码用于每行间的计数，间隔为从2500开始倒计时，计时结束时，再进行输出

键盘中断服务程序

键盘中断服务程序将会简单地在屏幕上写上十次，用户随机输入的字符并以Enter（x0A)结束。

中断服务程序中要求不使用TRAP指令。

注意，不要忘记保存和恢复在中端服务程序中使用的那些寄存器。

操作系统支持的代码

不幸的是，我们还没在LC-3上安装windows或Linux，所以我们必须要求你在你的用户程序代码前先做到以下三个步骤：

1.正常情况下，操作系统将会先安装一些栈空间，所以当中断发生的时候 PC和PSR可以被放进栈中(正如你知道的，当程序执行RTI，PC和PSR都会被弹出栈，处理器返回到执行被中断的程序）由于没有操作系统，请先把R6初始化为x4000,表示一个空的栈。

2.正常情况下，操作系统会建立中断向量表，它包含对应中断服务程序的起始地址，你必须为键盘中断先建立一个中断向量表。中断向量表的开始地址是x0100，键盘中断的中断向量是x80。你必须在中断向量表提供一个入口供本实验使用。

3.操作系统应该设置KBSR的IE(Interrupt Enable)位。

步骤与过程

程序总体设计

用户程序

• 初始化栈指针R6
• 中断向量表提供入口
• 中断使能
• 显示

一个打印循环打印2行，第一行循环打印”I” “C” “S” “   ”，直到计数到达6换行；第二行循环打印“   ” ”I” “C” “S”，直到计数到达5换行。

中断服务程序

• 保护环境（寄存器）
• 轮寻打印10次字符
• 等待输入回车
• 返回处理

        格式化处理

为了后续字符能格式化打印（每个字符串”ICS   ”6字符），需要补齐输出2个空格。

        计数减少

中断共输出12个字符，共占2字符串，字符串计数减2。

        恢复环境

恢复寄存器。

核心数据结构及算法流程

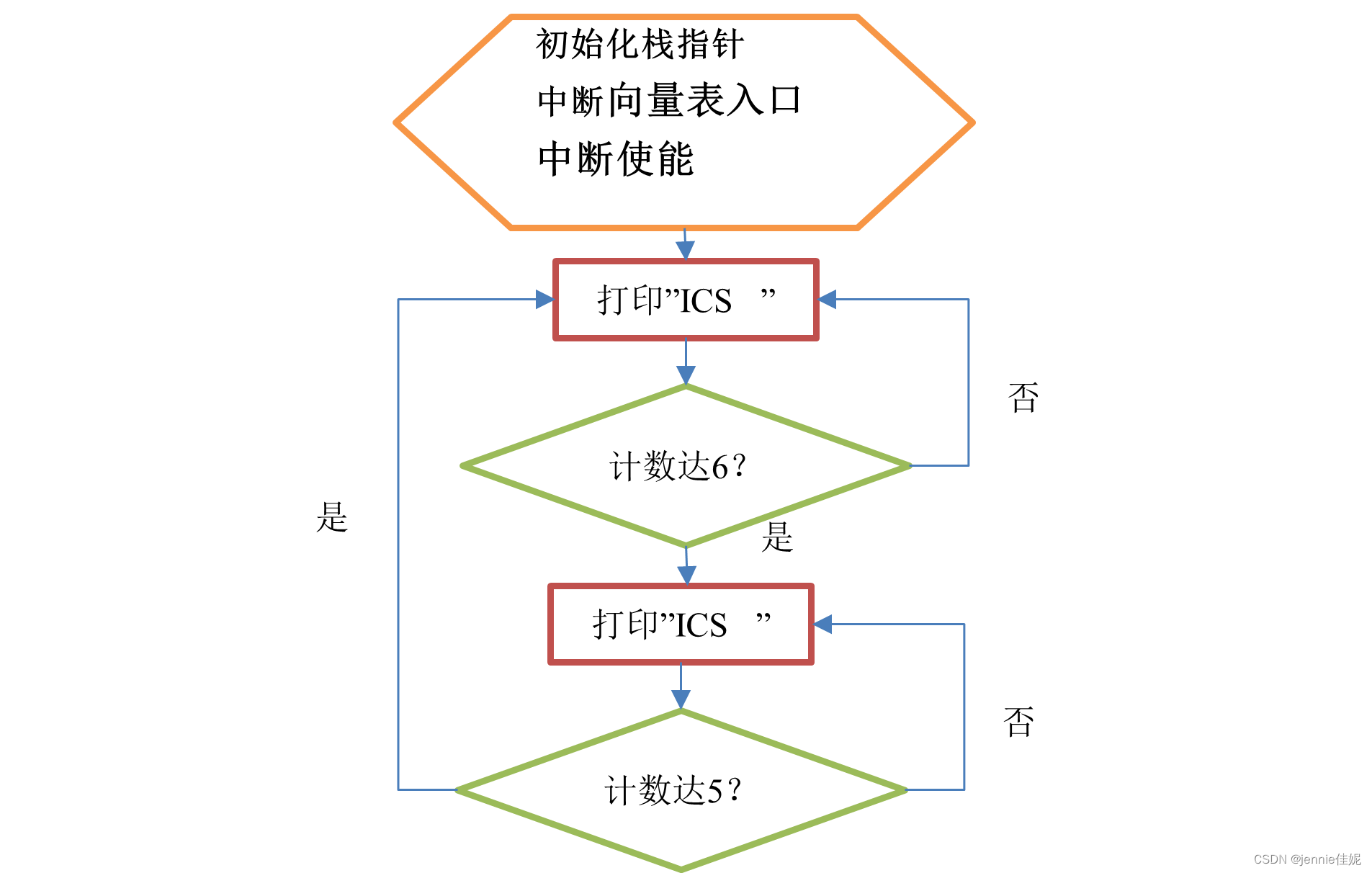

图表 1 用户程序旅程图

图表 2 中断服务程序

核心代码

用户程序

			.ORIG  x3000

; initialize the stack pointer
			LD		R6,sptr


; set up the keyboard interrupt vector table entry
			LD		R1,erupt
			LD		R2,vector
			STR	R1,R2,0

; enable keyboard interrupts
			LD		R3,IE
			STI		R3,KBSR


; start of actual user program to print ICS checkerboard
			LD		R4,six
PRINT1		LD		R0,I
			OUT
			JSR		DELAY
			LD		R0,C
			OUT
			JSR		DELAY
			LD		R0,S
			OUT
			JSR		DELAY
			LEA	R0,space
			PUTS
			ADD	R4,R4,-1
			BRp	PRINT1

			LD		R0,nextl
			OUT
			LD		R4,six
			ADD	R4,R4,-1

PRINT2		LEA	R0,space
			PUTS
			LD		R0,I
			OUT
			JSR		DELAY
			LD		R0,C
			OUT
			JSR		DELAY
			LD		R0,S
			OUT
			JSR		DELAY
			ADD	R4,R4,-1
			BRp	PRINT2

			LD		R0,nextl
			OUT
			LD		R4,six
			BRnzp	PRINT1

			HALT

DELAY   	ST		R1, SaveR1
        	LD		R1, COUNT
REP  		ADD 	R1,R1,#-1
			BRp 	REP
       	LD  	R1, SaveR1
        	RET

sptr			.FILL	x4000
erupt		.FILL	x2000	;中断程序入口
vector		.FILL	x180	;中断矢量
IE			.FILL	x4000	;中断允许标志
KBSR		.FILL	xFE00
KBDR		.FILL	xFE02
I			.FILL	73
C			.FILL	67
S			.FILL	83
space		.STRINGZ "   "
six			.FILL	6
COUNT		.FILL 	x3fff
SaveR1		.BLKW 	1
nextl		.FILL	10
			.END

中断服务程序

			.ORIG	x2000
			ST		R0,saveR0
			ST		R1,saveR1
			ST		R2,saveR2
			LD		R2,ten
; the code
START		LDI 	R1,KBSR ; Test for charac er input
			BRzp 	START
			LDI 	R0, KBDR
ECHO 		LDI 	R1, DSR ; Tes OU put regis er ready
			BRzp 	ECHO
			STI 	R0, DDR
			ADD	R2,R2,-1
			BRp	ECHO

START1 	LDI 	R1,KBSR ; Test for charac er input
			BRzp 	START1
			LDI 	R0, KBDR
			ADD	R1,R0,-10
			BRz	RETURN
			BRnzp	START1


RETURN	LDI 	R1, DSR ; Tes OU put regis er ready
			BRzp 	RETURN
			LD		R0,space
			STI 	R0, DDR

Echo		LDI 	R1, DSR ; Tes OU put regis er ready
			BRzp 	Echo
			STI 	R0, DDR

			ADD	R4,R4,-2
			LD		R0,saveR0
			LD		R1,saveR1
			LD		R2,saveR2

			RTI
space		.FILL	32
saveR2		.FILL	0
saveR1		.FILL	0
saveR0		.FILL	0
KBSR 		.FILL 	xFE00 	; Address of KBSR
KBDR	 	.FILL 	xFE02 	; Address of KBDR
DSR 		.FILL 	xFE04 	; Address of DSR
DDR 		.FILL 	xFE06 	; Address of DDR
ten			.FILL	10
			.END

调试过程

1. （1）用户连续打印

图表 3 用户连续打印

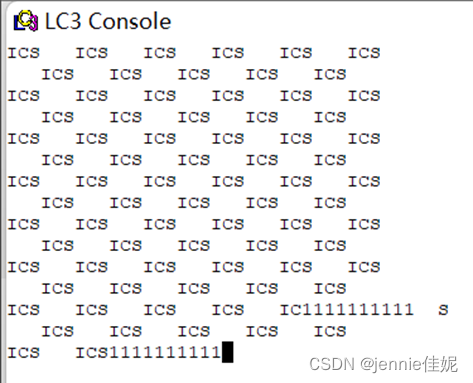

1. （2）中断服务

图表 4 中断服务
