思科模拟器网络基础配置

路由器的基本配置

Router(config)#hostname R01

（配置进入特权模式的密码）R01 (config)#enable secret Bs0023

（三层交换机开启路由功能）SW1(config-if)#no sw

配置远程登陆

（配置五个登录）R01 (config)#line vty 0 4

（登录密码）R01(config-if)#password Ruijie123

（启动远程登录功能）R01(config-if)login

配置vlan

（进入全局模式）SW1#configure terminal

（配置交换机名称）Switch(config)#hostname SW1

（创建vlan）SW1(config)#vlan 2

（将vlan取名字）SW1(config-vlan)#name xiaowugui

（进入接口）SW1(config)#int fastEthernet 0/1（同时配置多个接口）SW1(config)#interface range fastEthernet 0/1-10

（配置接口为access模式）SW1(config-if)#switchport mode access

（将接口划入vlan2）SW1(config-if)#switchport access vlan 2

（进入vlan接口)SW1(config)#interface vlan 200

（为vlan配置IP地址）SW1(config-if-vlan 200) # ip address 192.168.200.1 255.255.255.0

（开启vlan接口）SW1(config-if-vlan 200) #no shutdown

单臂路由

Router(config)#interface f0/0

Router(config-if)#no ip address

Router(config-if)#no shutdown

Router(config)#interface f0/0.1

Router(config-subif)#encapsulation dot1q 10

Router(config-subif)#ip address  10.0.0.1  255.255.255.0

Router(config)#interface f0/0.2

Router(config-subif)#encapsulation dot1q 20

Router(config-subif)#ip address  20.0.0.1  255.255.255.0

Switch(config)#interface  f0/0

Switch(config)#switchport mode trunk

配置trunk

SW1(config)#interface fastEthernet 0/15

（在接口上配置trunk）SW1(config-if)#switchport mode trunk

（将vlan2从该接口trunk中移除）SW1(config-if)#switchport trunk allowed vlan remove 2

PVST

配置SW1为根网桥

SW1(config)# spanning-tree vlan 10(进入 VLAN 10 的生成树配置模式) root primary(设置当前交换机为 VLAN 10 的主要根桥)

SW1(config)# spanning-tree vlan 20 root primary

SW1(config)# spanning-tree vlan 30 root primary

链路聚合配置(链路的两边的接口都要配置)

（配置1-2接口）SW2(config)#interface range GE0/1-2

（指定接口通道协议为lacp）SW2(config-if-range)channel-protocol lacp

（接口范围为通道组 1，并设置模式为 "on"）SW2(config-if-range)# channel-group 1 mode on

路由器接口配置

RB (config)# interface S0/0

没要求可以不配（配置时钟频率）RB(config-if) # clock rate 128000

（配置带宽）RB(config-if) # bandwidth 128

（配置端口IP地址）RB(config-if) # 15.255.255.0

（开启路由器的端口）RB(config-if) # no shutdown

HSRP热备份

R0(config)#interface fastEthernet 0/0

R0(config-if)#standby 10 ip 10.1.1.254（虚拟ip）

R0(config-if)#standby 10(组号) priority 110

R0(config)#interface fastEthernet 0/1

R0(config-if)#standby 172 ip 172.16.1.254

R0(config-if)#standby 172 priority 120

静态路由

（默认静态路由）R01 (config)#ip route 0.0.0.0 0.0.0.0 61.138.16.31（下一跳的ip地址）

(静态路由) R01 (config)#ip route 192.168.1.0 255.255.255.0 61.138.16.31（下一跳地址）

DHCP服务配置

其语法格式为：

（开启DHCP服务）RB (config)# service dhcp （可以省略）

（创建地址池）RB (config)# ip dhcp pool XZL（地址池名字）

（ip地址范围）RB (dhcp-config)# )# network 192.168.100.0 255.255.255.0

（配置网关地址，为与交换机连接的路由器接口地址）RB (dhcp-config)# )# default-router 192.168.100.1

（配置DNS服务器地址）RB (dhcp-config)# )# dns-server 114.114.114.114

（排除地址池中100.1到 100.5个地址）RB (config)# ip dhcp excluded-address 192.168.100.1 192.168.100.5

（排除地址池中的一个地址）RB (config)# ip dhcp excluded-address 192.168.100.100

（将 DHCP 请求中继到 IP 地址为 192.168.3.1 的 DHCP 服务器RB）RA(config)#ip helper-address 192.168.3.1

（将 DHCP 请求中继到 IP 地址为 192.168.4.1 的 DHCP 服务器RB）RC (config)# ip helper-address 192.168.4.1

通过使用 DHCP 中继器，可以在整个网络中集中管理 DHCP 配置。这样，只需在 DHCP 中继器上配置相关信息，而无需在每个子网上单独配置 DHCP 服务器。

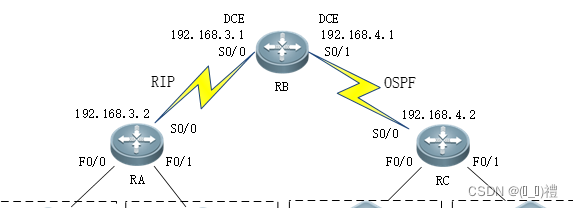

RIP路由协议配置

(开启RIP协议)RA (config)# router rip

（选择rip协议版本）RA (config-router)#version 2

（宣告直连网段）RA (config-router)#network 192.168.3.0

RA (config-router)#network 192.168.10.0

RA (config-router)#network 192.168.100.0

OSPF路由协议配置

交换机（Switch(config)#ip routing）

（开启ospf协议标识号为1，一个ospf网络标识号相同）RC (config)# router ospf  1

（宣告直连网段和网段所在区域号）RC (config-router)#network 10.12.1.0 0.0.0.255（反向掩码） area 0

RC (config-router)#network 172.16.0.0 0.0.255.255 area 0

RC (config-router)#network 192.168.4.0 0.0.0.255 area 0

路由重分发

R1(config)# router ospf 1

R1(config-router)# redistribute rip(可变) metric 64(可变）subnets

R2(config)# router rip

R2(config-router)#redistribute ospf 1 metric 2(可变) subnets

ACL配置

（创建acl列表）RC (config)#access-list 100(列表名) deny(限制) ip 172.16.0.0 0.0.255.255(反向掩码) host 192.168.100.100目标主机

（创建允许其他所有的策略）RC (config)#access-list 100 permit ip any any

（进入接口）RC (config)#interface f0/1

（将acl列表作用到该接口的入方向）RC (config-if)#ip access-group 100 in

扩展ACL

ip access-list extended cisco(acl名字)

（单个地址到网段）deny ip host 10.0.0.1 192.168.0.0 0.0.0.255

NAPT地址转换配置

这些配置将允许来自172.16.10.0/24、172.16.20.0/24、172.16.30.0/24和192.168.200.0/24的内部网络流量通过NAT转换并使用61.138.16.28作为转换后的公网IP地址。

R01(config)# interface Se0/0/0

R01(config-if)#ip address 61.138.16.28 255.255.255.0

R01(config-if)#no shutdown

（定义出接口）R01(config-if)# ip nat outside

R01(config)# interface Ge0/1/1

（定义入接口）R01(config-if)# ip nat inside

R01(config)# access-list 1permit 172.16.10.0 0.0.0.255

R01(config)# access-list 1permit 172.16.20.0 0.0.0.255

R01(config)# access-list 1permit 172.16.30.0 0.0.0.255

R01(config)# access-list 1permit 192.168.200.0 0.0.0.255

R01(config) # ip nat pool one(地址池名字) 61.138.16.28(起始地址)  61.138.16.28(结束地址） netmask 255.255.255.0  type rotary（可选）地址池中的地址为循环使用

R01(config)# ip nat inside source list 1(access-list-number) pool one(地址池名字) overload（并支持Overload（端口地址转换）功能）
