基于Keil MDK 5.34的STM32F10x标准库环境配置说明

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

这篇文章主要记录一下安装好Keil后，要开始使用前的环境配置问题。

---

一、安装Keil MDK 5.34与软件注册

	==网上关于该环节的教程有很多，且安装软件部分较为统一，这里就不再赘述。本片从**软件的注册**开始写起
	软件包：链接: https://pan.baidu.com/s/1A2kecA6jGsF88oCzQjs9DQ?pwd=5pg4 提取码: 5pg4                 ==

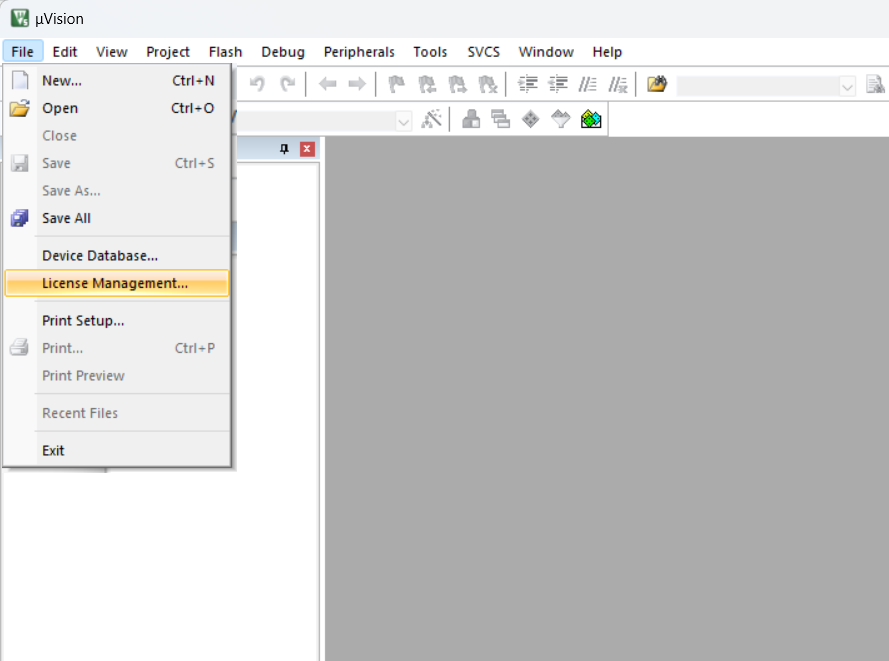

1. 安装好软件后，点击【License Management】
   2. 打开解压后的安装包，右键以管理员身份运行Keygen注册机。

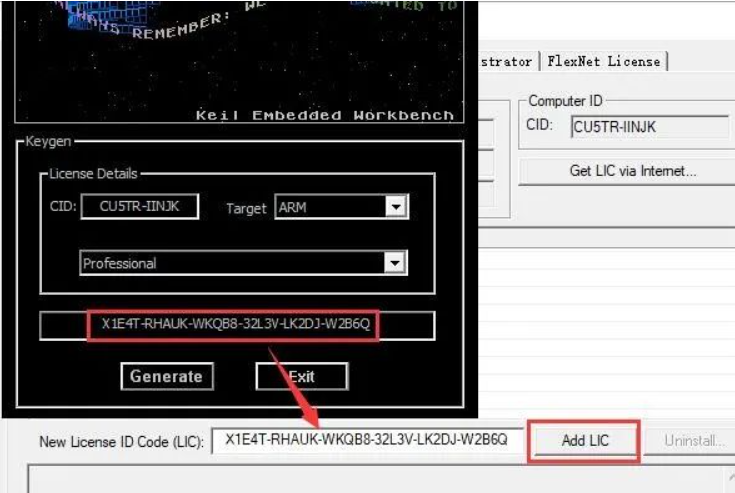

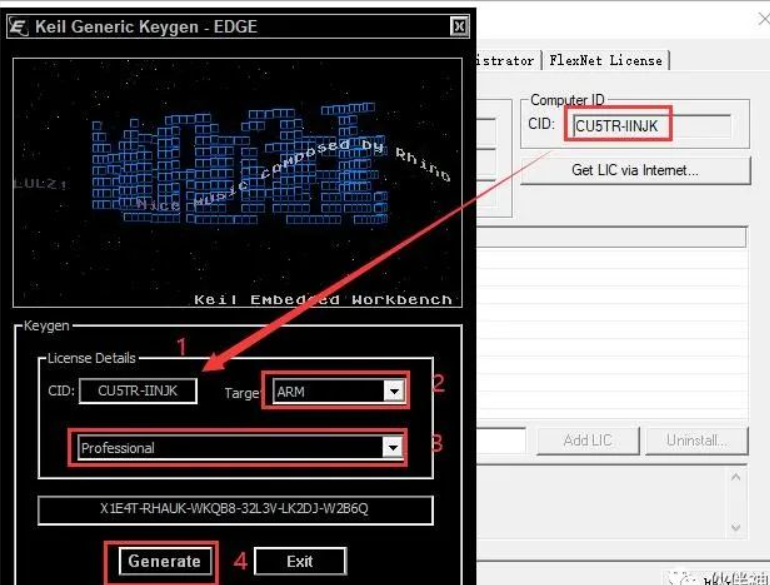

   3.将软件窗口中的CID复制到注册机窗口中，选择【ARM】【Professional】，然后点击【Generate】生成激活码

   4.将得到的激活码复制到软件窗口中，然后点击【Add LIC】。

   5.此时关闭界面，软件注册成功。

二、安装支持包

1. 创建工程文件夹

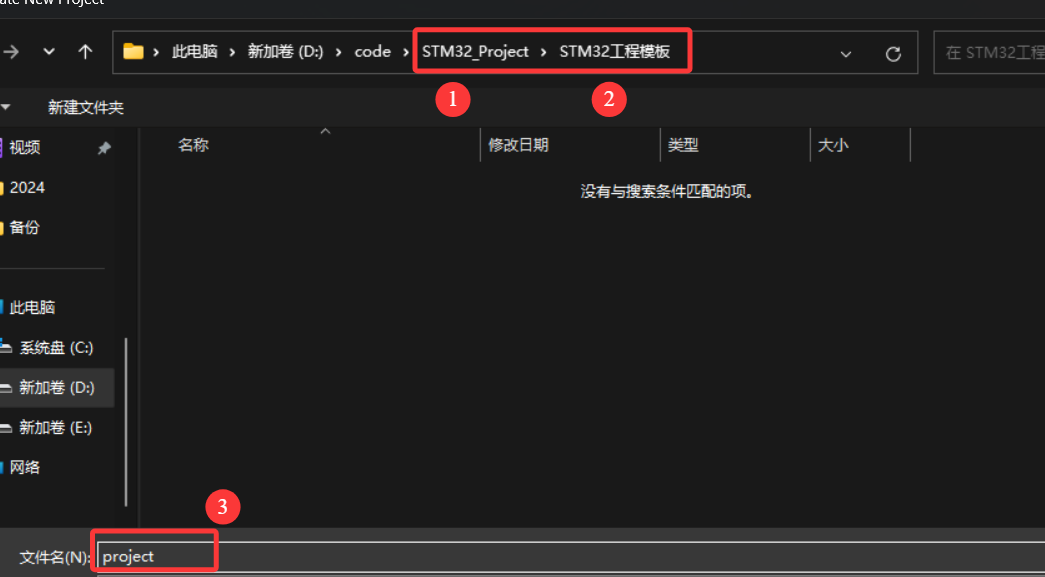

   建立工程示例路径：D:\code\STM32_Project\STM32工程模板\project

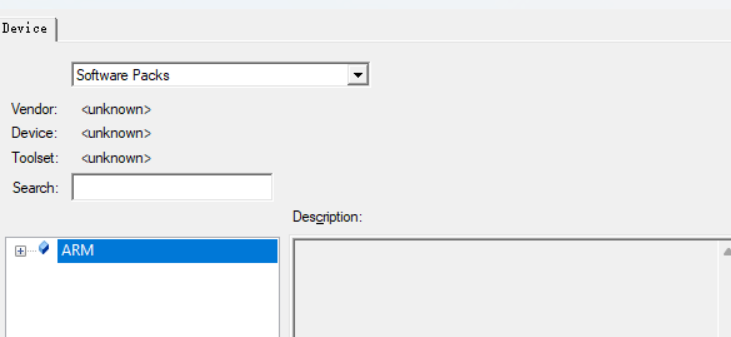

   2.此时会弹出一个界面，部分用户可能像我一样只有ARM，没有STM32F10x

   3.安装STLINK驱动

4.安装USB转串口驱动

在上述百度网盘里，解压后打开工具，路径：\Keil5 MDK\工具\STLINK Utility，找到STLINK更新程序：

点击对应安装的型号，默认位置即可自动安装。

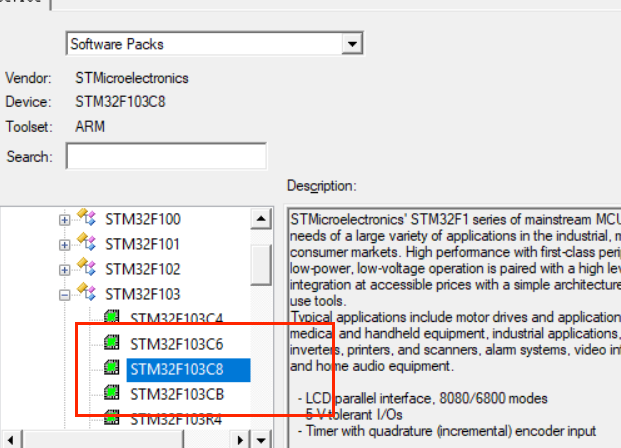

此时，再次新建工程就可以找到相应的软件包了。

三、安装STLINK驱动

需要先将烧写器插到USB接口上

在上述安装Keil的磁盘里，按照路径：D:\Keil_v5\ARM\STLink\USBDriver，找到STLINK驱动，双击运行。

ARM 路径下同样有JLINK驱动的安装程序，这里不再赘述。

四、安装USB转串口驱动

需要先将工具插到USB接口上

路径为百度网盘解压后：\Keil5 MDK\工具\USB转串口CH340驱动 ，双击后按照说明安装即可。

五、新建工程的环境配置

第二节的部分讲过了新建工程的步骤，忘记的可以上翻再看一下。

新建工程文件后还需要其他的工程必要文件，Keil才能正常编程。所需要的文件放在了文章开头的网盘中（固件库）。
1.在新建的工程文件目录下，新建三个文件夹，分别是Start、Library、

2.必要文件的安装

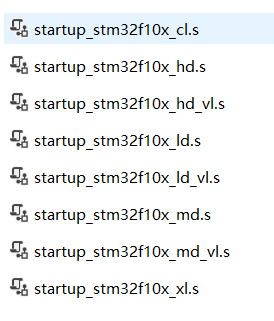

/STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm
这是启动文件夹所需要的必要文件，我们把这些全都放在Start文件夹中。

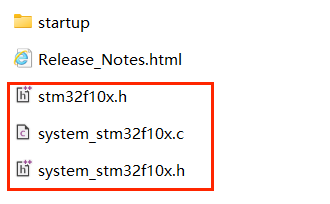

路径：\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x
这三个文件同样粘贴在Start文件夹下。

路径：\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\CoreSupport
同样放在Start文件夹下。

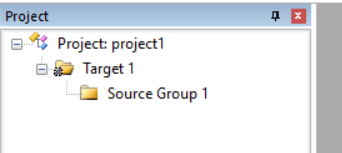

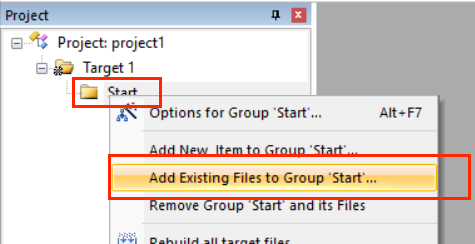

回到Keil中，将Group重命名为Start，再添加现有文件，将Start文件夹添加至该目录下。

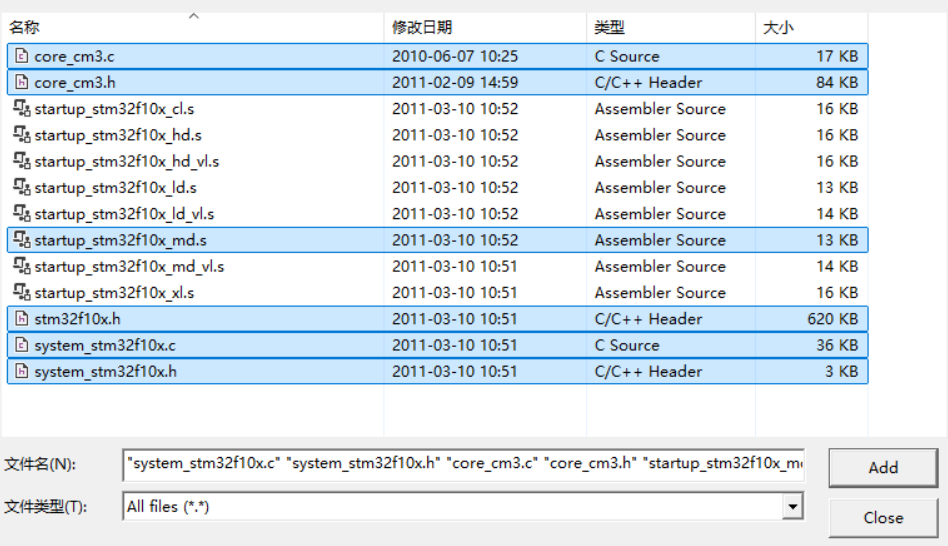

选择下图标注出来的文件，添加。

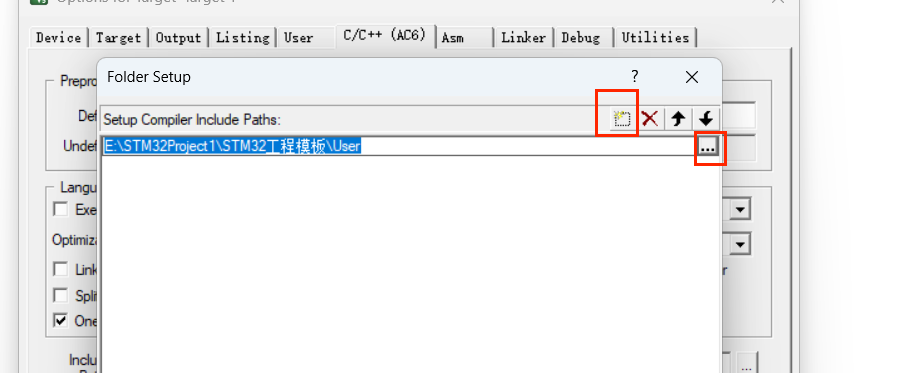

再点击魔术棒按钮、c/c++、三个小点处，根据下图指示，将Start文件夹路径添加进来。

此时，就已经完成了必要文件的安装，如需测试，那么需要在工程模板下新建User文件夹（等同于新建Start文件夹），并且在Kile软件中新建组User、添加路径，其操作方法都与Start文件夹相同。
3.固件库的安装

• 与上述Start、User文件夹创建方式一样，创建Library文件夹。

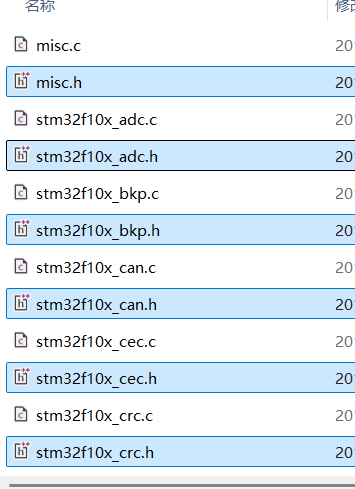

  标准库源文件网盘路径：\固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver\src
  该文件夹下为标准库源文件，我们将这些文件全部复制到Library文件夹下

  标准库头文件网盘路径：
  \固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver\inc
  该文件夹下为标准库头文件，我们将这些文件全部复制到Library文件夹下

再回到Keil软件中，这里的方法与上面Start、User的方法一致：
1.右键添加组 Library；2.添加现有项目（路径为工程模板中自己创建的文件夹）；3.魔法棒，添加Library路径。

• 添加检查文件

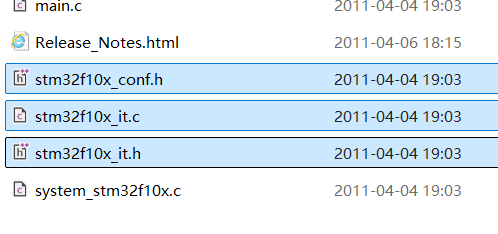

路径：\固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template

将以上三个文件复制到User文件夹下，并添加至Keil中。

• 宏定义

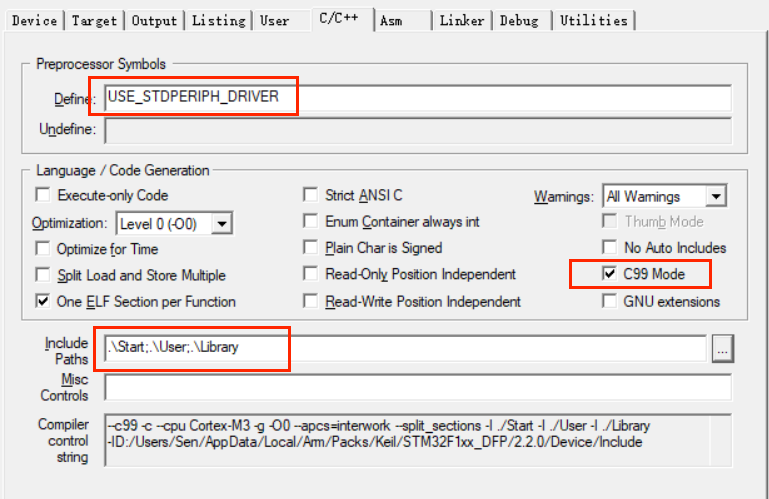

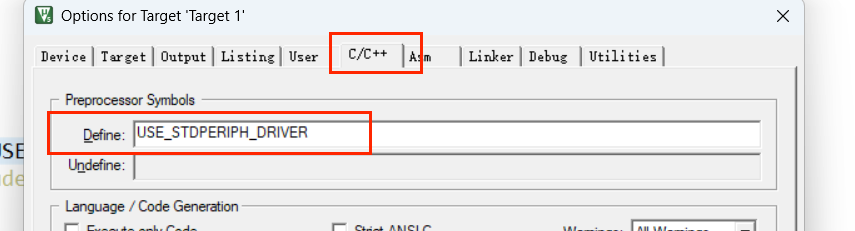

  将 USE_STDPERIPH_DRIVER 添加至魔术棒-c/c+±Define中。

• 此时，已经配置完成，可以再User文件夹下新建main.c文件，编写一段代码检查是否可以正常编译

#include "stm32f10x.h"                  // Device header
int main(){
	while(1){

	}
}

运行成功

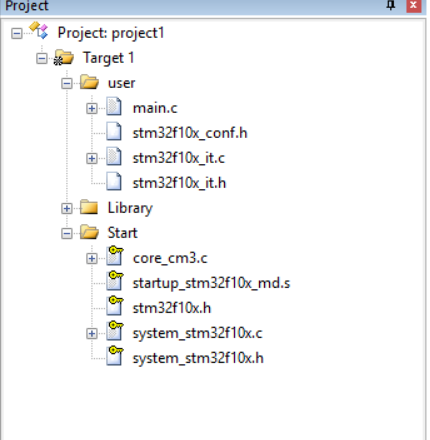

最终的文件包含一览：

以及注意 检查红框部分的选项

3.一些可能会碰到的问题（该部分会持续更新）

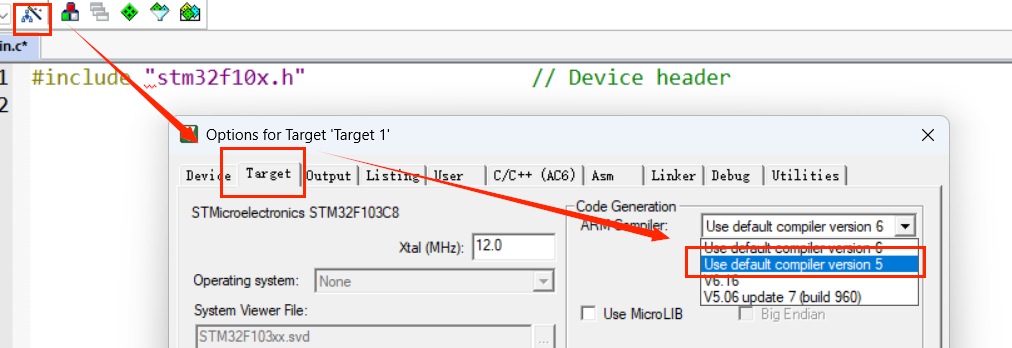

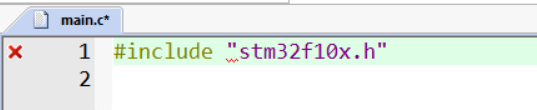

• 头文件包含错误

  解决方法：选择Version 5


总结

本文对Keil环境进行了标准库的配置，后续会继续更新如何链接调试器烧写程序，以及常遇到的报错如何解决的。
