一：ADC介绍；

ADC是一种模数转换器，主要作用是将真实世界产生的如温度、压力、声音、指纹或者图像等模拟信号转换成更容易处理的数字形式。ADC/DAC的简要工作原理和过程如下图所示：
在这里插入图片描述

CS88F003 内嵌一个分辨率为 12 位的逐次逼近型模拟数字转换器(ADC)，A/D 模块负责将管脚上的模拟电压信号转换为 12 位二进制数据。其支持8通道单端外部输入模式和内部1.2V带隙基准VBG输入模式，并且还支持比较输出功能，其模块时钟源由系统时钟提供，参考电压 VREF 可选择电源电压VDD 或者 PT30 外部输入电压。

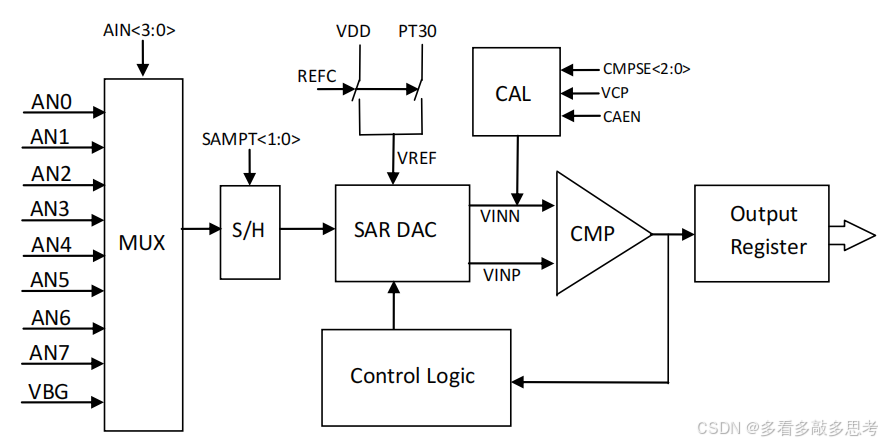

CS88F003 ADC模块框图如下图所示：
在这里插入图片描述

二：CS88F003 ADC模块使用；

使用注意点：
①：不管是否使用中断，想要开启一次转换，就必须重新设置ADCON寄存器的bit4位一次；
②：CS88F003ADC只能选择VDD或者外部(PT30)作为参考电压；
③：此芯片的ADC转换速率不要设置为最快，设置为中等即可！

2.1：通过轮询方式等待ADC转换完成；

ADC模块配置步骤：

/**
	* @name Adc_init
	* @功能 ：初始化ADC模块
	* @param	无
	* @retval: 	无
*/
void Adc_init(void)
{
	/*1：第一步关闭校准，选择基准电压*/
	ADOC = 0;
	/*2：第二步设置ADC周期和采样时间*/
	ADT = 0x83;
	/*3：第三步选择读取ADC的转换值*/
	ADDL &= ~(0x10);
}

获取ADC通道采样值步骤：

/**
	* @name Adc_get_value
	* @功能 ：获取ADC通道的采样值
	* @param	adc_ch 需要读取的通道号
		@arg	0--AN0
		@arg	1--AN1
		@arg	2--AN2
		@arg	3--AN3
		@arg	4--AN4
		@arg	5--AN5
		@arg	6--AN6
		@arg	7--AN7
	* @retval: 	adc_value 相应通道的ADC采集值
		*通道的值如果返回0xffff，说明转换异常！
*/
Uint_16U Adc_get_value(Uint_8U adc_ch)
{
	Uint_16U timeout = 0;
	Uint_16U adc_value = 0xffff;
	Uint_8U  addl_value = 0;
	/*确保只读取AN0~AN7通道*/
	adc_ch &= 0x07;
	/*1：第一步打开ADC模块关闭比较功能*/
	ADCON = 0x80;
	/*2：第二步选择ADC通道*/
	ADCON |= adc_ch;
	/*3：第三步启动ADC转换*/
	ADCON |= 0x10;
	/*4：第四步等待ADC转换完成*/
	while((ADCON & 0x10))
	{
		timeout++;
		if(timeout > 1000)
		{
			/*超时还未转换完成，外部程序应该对此判断出错*/
			timeout = 0;
			/*返回0xffff代表转换异常*/
			return adc_value;
		}
	}
	//6：第六步获取转换值
	/*获取转换结果高位值*/
	adc_value = ADDH;
	adc_value <<= 4;
	/*获取转换结果低位值*/
	addl_value = ADDL;
	addl_value &= 0x0f;
	/*合并高低位值，返回ADC转换值*/
	adc_value += addl_value;
	return adc_value;
}

轮询等待方式读取ADC值实验主函数程序：

/******************************************************************************************
程序说明：本程序主要是验证ADC的采集功能。主要逻辑是配置ADC模块后，在轮询系统中开启转换，然后读出转
换后的ADC值，最后再通过串口将AD值发出，可用逻辑分析仪查看。
注：
	①：注意如果是测试的话最好通过直流电源给到ADC的输入口，因为当你想用ADC去采集PWM的平均电压时，
	很有可能出现采集值差别很大。除非ADC的采集频率远大于PWM频率，采集多次后取平均值！
	②：CS88F003存储模式是大端模式，即高位存储在地址低位。
	③：	ADC_CH0----PT17
		TXD--------PT16
	④：输入电压不能大于VDD
*******************************************************************************************/
void uart1_send_init(void);
void uart1_send_data(Uint_8U *buff, Uint_16U str_len);
void main(void)
{
	Uint_16U adc_ch0_value;
	Sys_Clk_Set_IRCH(SYS_CLK_8M); //芯片默认校准为16M，分频后系统主频8M
	SysClk_Delay(50);
	WDT_OFF();

	/*初始化ADC模块*/
	Adc_init();
	/*初始化uart1模块*/
	uart1_send_init();
	while(1)
	{
		/*获取ADC-CH0的采样值*/
		adc_ch0_value = Adc_get_value(0);
		/*将采样数据发出，注意003是大端存储模式*/
		uart1_send_data((Uint_8U *)&adc_ch0_value,2);
		SysClk_Delay(50);
	}
}
/*************************************************uart1函数************************************************/
/**
	* @name uart1_send_init
	* @功能 ：初始化uart1模块
	* @param	无
	* @retval: 	无
*/
void uart1_send_init(void)
{
	/*使能端口复用寄存器，PT16复用为UART1_TXD*/
	PT1_MUX0 |= 0x40;
	/*设置uart模块的频率，uart1选择1分频也就是模块频率等于系统主频*/
	UART1_CLKS = 0x00;
	/*设置uart传输数据的波特率,uart1传输速率设置为115200*/
	UART1_CLKDIVH = 0x00;
	UART1_CLKDIVL = 0x45;
	/*设置uart模块的帧格式，uart1设置为10位帧格式(1起始+8数据+1停止)*/
	UART1_CTRL &= ~(0x06);
	/*使能uart1模块*/
	UART1_CTRL |= 0x01;
}

/**
	* @name uart1_send_data
	* @功能 ：串口输出接口
	* @param
		@arg 	buff 	需要输出数组
		@arg	str_len	数组大小
	* @retval: 	无
*/
void uart1_send_data(Uint_8U *buff, Uint_16U str_len)
{
	Uint_16U i;
	for(i=0;i<str_len;i++)
	{
		UART1_TXD = buff[i];
		while(UART1_STATE & 0x40);
	}
}

2.2：通过中断方式检测ADC是否转换完成；

ADC模块配置步骤：

/**
	* @name Adc_Int_init
	* @功能 ：初始化ADC模块
	* @param	adc_ch 需要读取的通道号
		@arg	0--AN0
		@arg	1--AN1
		@arg	2--AN2
		@arg	3--AN3
		@arg	4--AN4
		@arg	5--AN5
		@arg	6--AN6
		@arg	7--AN7
	* @retval: 	无
*/
void Adc_Int_init(Uint_8U adc_ch)
{
	/*1：第一步关闭校准，选择基准电压*/
	ADOC = 0;
	/*2：第二步设置ADC周期和采样时间*/
	ADT = 0x83;
	/*3：第三步选择读取ADC的转换值*/
	ADDL &= ~(0x10);
	/*4：第四步打开ADC模块关闭比较功能*/
	ADCON = 0x80;
	/*5：第五步确保只读取AN0~AN7通道*/
	adc_ch &= 0x07;
	/*6：第六步选择ADC通道*/
	ADCON |= adc_ch;
	/*7：第七步选择ADC中断输出口，INT0*/
	IRQ_SEL0 |= 0x04;
	/*8：第八步使能ADC中断*/
	IRQ_EN0 |= 0x04;
	/*9：第九步使能全局中断和INT0*/
	IE = 0x81;
	/*10：第十步启动ADC开始转换*/
	ADCON |= 0x10;
}

中断处理程序逻辑步骤：

volatile Uint_16U adc_value = 0;	//ADC值
volatile Uint_8U  addl_value = 0;	//寄存器低位值
volatile Uint_8U adc_flag = 0;		//转换标志位
void IRQ_0() interrupt 0
{
	/*1：第一步判断是否产生了ADC中断*/
	if(IRQ_STAT0 & 0x04)
	{
		/*2：第二步清除中断标志位*/
		IRQ_CLR0 |= 0x04;
		/*3：第三步判断是否转换完成*/
		if(!(ADCON & 0x10))
		{
			//4：第四步获取转换值
			/*获取高位寄存器值*/
			adc_value = ADDH;
			adc_value <<= 4;
			/*获取低位寄存器值*/
			addl_value = ADDL;
			addl_value &= 0x0f;
			/*adc值*/
			adc_value += addl_value;
			/*5：第五步根据需要重新开启ADC转换*/
			ADCON |= 0x10;
			/*置位标志，可在外部使用ADC值*/
			adc_flag = 1;
		}
	}
}

中断检测方式读取ADC值实验主函数程序：

/******************************************************************************************
程序说明：本程序主要是验证ADC的采集功能(在中断中获取ADC值)。主要逻辑是配置ADC模块后，当ADC转换完
成触发中断，然后读出转换后的ADC值，最后再通过串口将AD值发出，可用逻辑分析仪查看。
注：
	①：注意如果是测试的话最好通过直流电源给到ADC的输入口，因为当你想用ADC去采集PWM的平均电压时，
	很有可能出现采集值差别很大。除非ADC的采集频率远大于PWM频率，采集多次后取平均值！
	②：CS88F003存储模式是大端模式，即高位存储在地址低位。
	③：	ADC_CH0----PT17
		TXD--------PT16
	④：输入电压不能大于VDD
*******************************************************************************************/
extern volatile Uint_16U adc_value ;	//ADC值
extern volatile Uint_8U adc_flag ;		//转换标志位
void uart1_send_init(void);
void uart1_send_data(Uint_8U *buff, Uint_16U str_len);
void main(void)
{
	Sys_Clk_Set_IRCH(SYS_CLK_8M); //芯片默认校准为16M，分频后系统主频8M
	SysClk_Delay(50);
	WDT_OFF();

	/*初始化ADC模块*/
	Adc_Int_init(0);
	/*初始化uart1模块*/
	uart1_send_init();
	while(1)
	{
		if(adc_flag)
		{
			uart1_send_data((Uint_8U*)&adc_value, 2);
			adc_flag = 0;
		}
		SysClk_Delay(50);
	}
}
/*************************************************uart1函数************************************************/
/**
	* @name uart1_send_init
	* @功能 ：初始化uart1模块
	* @param	无
	* @retval: 	无
*/
void uart1_send_init(void)
{
	/*使能端口复用寄存器，PT16复用为UART1_TXD*/
	PT1_MUX0 |= 0x40;
	/*设置uart模块的频率，uart1选择1分频也就是模块频率等于系统主频*/
	UART1_CLKS = 0x00;
	/*设置uart传输数据的波特率,uart1传输速率设置为115200*/
	UART1_CLKDIVH = 0x00;
	UART1_CLKDIVL = 0x45;
	/*设置uart模块的帧格式，uart1设置为10位帧格式(1起始+8数据+1停止)*/
	UART1_CTRL &= ~(0x06);
	/*使能uart1模块*/
	UART1_CTRL |= 0x01;
}

/**
	* @name uart1_send_data
	* @功能 ：串口输出接口
	* @param
		@arg 	buff 	需要输出数组
		@arg	str_len	数组大小
	* @retval: 	无
*/
void uart1_send_data(Uint_8U *buff, Uint_16U str_len)
{
	Uint_16U i;
	for(i=0;i<str_len;i++)
	{
		UART1_TXD = buff[i];
		while(UART1_STATE & 0x40);
	}
}

2.3：ADC的比较功能；

功能介绍： 003的ADC比较功能实际上就是一个阈值电压，初始时设置好阈值，当AD口采集到的电压大于或者小于这个阈值时就会触发中断。但是我根据实测发现，这个中断在仿真全速运行时只能触发一次，除非重新进仿真，也就是说这个功能是一次性的。

ADC模块配置步骤：

/**
	* @name Adc_Cmp_init
	* @功能 ：配置ADC比较模式
	* @param	adc_ch 需要比较的通道
		@arg	0--AN0
		@arg	1--AN1
		@arg	2--AN2
		@arg	3--AN3
		@arg	4--AN4
		@arg	5--AN5
		@arg	6--AN6
		@arg	7--AN7
	* @retval: 	无
*/
void Adc_Cmp_init(Uint_8U adc_ch)
{
	/*1：第一步关闭校准，选择基准电压*/
	ADOC = 0;
	/*2：第二步设置ADC周期和采样时间*/
	ADT = 0x83;
	/*3：第三步选择读取ADC的转换值*/
	ADDL &= ~(0x10);
	/*4：第四步打开ADC模块,开启比较功能，选择比较模式，例如选择大于模式*/
	ADCON = (0x80 | 0x40 |0x20);
	/*5：第五步选择ADC通道*/
	ADCON |= adc_ch;
	/*6：第六步选择ADC中断输出口，INT0*/
	IRQ_SEL0 |= 0x04;
	/*7：第七步使能ADC中断*/
	IRQ_EN0 |= 0x04;
	/*8：第八步使能全局中断和INT0*/
	IE = 0x81;
	/*9：第九步设置比较电压值，例如当检测到电压大于3v，触发一次中断*/
	ADDH = 0x99;
	ADDL = 0x09;
	/*10：第十步启动ADC开始转换*/
	ADCON |= 0x10;
}

中断处理程序逻辑步骤：

volatile Uint_16U adc_value = 0;	//ADC比较值
volatile Uint_8U addl_value = 0;	//低位寄存器值
volatile Uint_8U adc_flag = 0;		//比较器中断标志
void IRQ_0() interrupt 0
{
	/*1：第一步判断是否产生了ADC中断*/
	if(IRQ_STAT0 & 0x04)
	{
		/*2：第二步清除中断标志位*/
		IRQ_CLR0 |= 0x04;
		/*翻转pt00引脚电平*/
		PT0_DOUT ^= 0x01;
		/*置位标志，说明ADC采样值触发比较器中断了*/
		adc_flag = 1;
		/*3：可以选择性读取此时adc转换值*/
		if(!(ADCON & 0x10))
		{
			adc_value = ADDH;
			adc_value <<= 4;
			addl_value = ADDL;
			addl_value &= 0x0f;
			adc_value += addl_value;
		}
	}
}

ADC比较功能实验主函数程序：

/*****************************************************************************************************************
程序说明：本程序主要是验证ADC的比较功能，其基本逻辑是在主程序中配置好ADC的比较功能后就在轮询系统中检测中断标志，
一旦电压大于3v，触发中断后标志位就会置1，并且还会在中断中将PT00引脚翻转，最后在轮询系统中通过串口将采样值发送出去；
注：
	①：注意如果是测试的话最好通过直流电源给到ADC的输入口，因为当你想用ADC去采集PWM的平均电压时，
	很有可能出现采集值差别很大。除非ADC的采集频率远大于PWM频率，采集多次后取平均值！
	②：CS88F003存储模式是大端模式，即高位存储在地址低位。
	③：	ADC_CH0----PT17
		TXD--------PT16
	④：输入电压不能大于VDD
	⑤：例如在VDD=5V时选择触发模式为大于模式，设置的比较值是0x999（换算电压为3v），当ADC采集的引脚电压大于3v时，
	则会触发ADC中断。
	⑥：经测试在整个程序运行周期内只会触发一次中断，例如设置了3V的比较值，在程序运行时检测到一次3.5v触发了中断，
	即使后面再次检测到3.5v也不会响应中断了！
****************************************************************************************************************/
extern volatile Uint_16U adc_value;		//ADC转换值
extern volatile Uint_8U adc_flag ;		//转换标志位
void uart1_send_init(void);
void uart1_send_data(Uint_8U *buff, Uint_16U str_len);
void main(void)
{
	Sys_Clk_Set_IRCH(SYS_CLK_8M); //芯片默认校准为16M，分频后系统主频8M
	SysClk_Delay(50);
	WDT_OFF();

	/*初始化IO口，PT00初始置高电平*/
	PT0_OE |= 0x01;
	PT0_DOUT |= 0x01;
	/*初始化ADC模块*/
	Adc_Cmp_init(0);
	/*初始化uart1模块*/
	uart1_send_init();
	while(1)
	{
		/*如果触发比较中断，则通过串口将触发中断时的AD值发送出去*/
		if(adc_flag)
		{
			uart1_send_data((Uint_8U *)&adc_value, 2);
			adc_flag = 0;
		}
		SysClk_Delay(50);
	}
}
/*************************************************uart1函数************************************************/
/**
	* @name uart1_send_init
	* @功能 ：初始化uart1模块
	* @param	无
	* @retval: 	无
*/
void uart1_send_init(void)
{
	/*使能端口复用寄存器，PT16复用为UART1_TXD*/
	PT1_MUX0 |= 0x40;
	/*设置uart模块的频率，uart1选择1分频也就是模块频率等于系统主频*/
	UART1_CLKS = 0x00;
	/*设置uart传输数据的波特率,uart1传输速率设置为115200*/
	UART1_CLKDIVH = 0x00;
	UART1_CLKDIVL = 0x45;
	/*设置uart模块的帧格式，uart1设置为10位帧格式(1起始+8数据+1停止)*/
	UART1_CTRL &= ~(0x06);
	/*使能uart1模块*/
	UART1_CTRL |= 0x01;
}

/**
	* @name uart1_send_data
	* @功能 ：串口输出接口
	* @param
		@arg 	buff 	需要输出数组
		@arg	str_len	数组大小
	* @retval: 	无
*/
void uart1_send_data(Uint_8U *buff, Uint_16U str_len)
{
	Uint_16U i;
	for(i=0;i<str_len;i++)
	{
		UART1_TXD = buff[i];
		while(UART1_STATE & 0x40);
	}
}
基于STC12C5A60S2系列1T 8051单片机八位ADC转换器应用
CWQLTYH的博客
11-03 1498
作用：用来设置STC12C5A60S2系列1T 8051单片机A/D转换器模拟输入通道。
锦锐原厂-CA51F551S1触摸型MCU资料大全
ahui1104的博客
12-02 2290
带串口，带IIC，带触摸，带ADC，带PWM，带LCD/LED驱动，带RTC时钟。适合开发养生壶、烧水壶、电磁炉、美容仪、时钟、万年历、温控器、吸奶器、胎压监测、浴霸控制器等等产品。带串口，带IIC，带触摸，带ADC，带PWM，带LCD/LED驱动，带RTC时钟。18K的Flash空间，带ADC，带PWM，带串口，带IIC等等。带串口，带IIC，带触摸，带ADC，带PWM，带LCD驱动，带RTC时钟。带串口，带IIC，带触摸，带ADC，带PWM，内置灯带控制器。带串口，带IIC，带触摸，带PWM。
华润微8051系列通用MCU教程(2)---CS88F003之UART使用
weixin_51843634的博客
09-09 811
UART(Universal Asynchronous Receiver Transmitter)是一种异步收发传感器，用于不同芯片中的信号传输。通常来说UART包含两根线，一根是TXD发送端，另一根是RXD接收端，在传输信号前一般要规定好传输的数据位个数、奇偶校验位、停止位、波特率(每秒bit数)等这些参数，必须要和通信端的另一个UART模块参数一致，否则通信就会失败。
华润微8051系列通用MCU教程(1)---CS88F003之GPIO使用
weixin_51843634的博客
09-05 526
华润微电子有限公司是华润集团旗下负责微电子业务投资、发展和经营管理的高科技企业。目前微电子下设四大事业群分别是集成电路事业群(ICBG)、功率器件事业群(PDBG)、代工事业群(FBG)、封测事业群(ATBG)，其中ICBG全面负责功率IC、智能传感器、智能控制、系统应用及方案设计与开发的业务单元。
华润微8051系列通用MCU教程(8)---CS88F003之LVD低压监测模块使用
weixin_51843634的博客
09-27 534
**CS88F003** 低压检测模块（LVD）可实现对芯片工作电压的实时监测，当芯片工作电压小于设定的低压检测点时，将产生低压检测事件并生成相应标志位。用户通过设定电压检测点并实时监测标志位，根据低压事件标志位的状态来实现特定功能。电压检测点的设置可通过W63烧录器界面的 LVD 电压选择实现或者通过设置 ANA_LVD 寄存器来实现。 说白了，CS88F003的LVD模块就是监测芯片的供电电压的，当供电电压小于设定的电压值后就会一直触发低压中断，直到供电电压大于设定的电压值，才会停止触发中断。
华润微8051系列通用MCU教程(3)---CS88F003之SPI使用
weixin_51843634的博客
09-16 964
SPI ( Serial Peripheral lnterface，串行外围设备接口）通讯协议，是摩托罗拉公司提出的一种同步串行接口技术，是一种高速、全双工、同步通信总线，在芯片中只占用四根管脚用来控制及数据传输。SPI相比IIC和UART来说传输速度更快，但是由于协议本身缺少相应的应答和校验操作，在数据的可靠性上有一定缺陷！
华润微8051系列通用MCU教程(11)---CS88F003之定时器TIMER模块使用
weixin_51843634的博客
10-29 1029
MCU中的定时器一般用于计时、PWM调制、输入捕获、操作系统时基的生成等场合，大致来说定时器的时钟频率决定了计时的精度，时钟频率越高，计时一般越精确。 # 二：CS88F003定时器模块使用； CS88F003共有5个定时器，分别是TIMER0、TIMER1、TIMER2、TIMER3、TIMER4，每个定时器的功能和操作流程都不尽相同，具体的差异需要结合规格书和官方例程查看，本文档也只给出TIMER0~2的使用说明；
可编程的传感器检测MCU CS88F313
jetson024的博客
09-16 447
CS88F313 是一款具有 ADC 功能的低功耗可编程传感器专用检测电路，可用于电子测量仪器、环境监控、手持式测量工具、家庭应用、电子控制工具、马达控制、家庭安全系统以及其它方面。CS88F313其特点如下： ● CS88F313高性能 RISC CPU： 单指令周期的超快速 8 位 CPU 完全兼容 MCS-51 指令 ● CS88F313灵活的振荡器结构： 内建 16M/1M 高速系统时钟振荡器 内建 8K 低速时钟振荡器 ● CS88F313单片机特性： 工作电压范围：2.2V~5.5V 工作温度范
华润微8051系列通用MCU教程(9)---CS88F003之PMU功耗管理模块使用
weixin_51843634的博客
09-28 937
在很多应用中都对电子设备的功耗要求非常严格，如某些传感器信息采集，仅靠电池提供电源，又要求工作长达数年之久，且期间不需要任何维护；目前流行的智慧穿戴设备如运动手表等，本身电池体积不能太大所以容量也比较小，因此也很有必要从控制功耗入手，来提高设备的续航时间。 CS88F003的PMU（Power Management Unit）即功耗管理单元，主要用来控制 CS88F003芯片系统的低功耗模式选择和切换，共设计 4 级低功耗模式分别为IDLE0、IDLE1、SLEEP0、SLEEP1，功耗也逐次降低。
C8051F130之ad数据采集
05-04
C8051F130之ad数据采集 C8051F130之ad数据采集
c8051f020urat控制内部ADC电路、DAC电路和端口
07-19
上位机通过串口来控制C8051F023内部ADC、DAC，本程序主要为一个测试系统的数据采集和外部控制，数据处理主要为通过上机位来进行。
华润微8051系列通用MCU教程(10)---CS88F003之IIC模块使用
weixin_51843634的博客
10-28 724
IIC是一种串行通信协议，由飞利浦公司开发用于微控制器和外围设备(从设备)进行通信的一种总线，属于一主多从(一个主设备，多个从设备)的总线结构，总线上的每个从设备都有一个特定的地址，以区分同一IIC总线上的其他从设备。 I2C协议规定，总线上数据的传输必须以一个起始信号作为开始条件，以一个结束信号作为传输的停止条件。起始和结束信号总是由主设备产生。意味着从设备不可以主动通信，所有的通信都是主设备发起的，主可以的命令，然后等待从设备的通信。
C8051F020微控制器的12位ADC应用编程指南
weixin_28235889的博客
09-04 2043
本文还有配套的精品资源，点击获取 简介：C8051F020是Silicon Labs生产的高性能8051微控制器，内建12位高级ADC。此程序涉及ADC工作原理、C8051F020架构、编程接口、误差分析、信号调理、中断处理、电源管理、调试技巧和应用实例。掌握这些技术要点对于设计高性能嵌入式系统至关重要。 1. ADC工作原理与C8051F020概述 1.1...
极海APM32F003系列MCU无线充方案
Gotinggz的博客
02-15 477
极海APM32F003系列MCU无线充方案
C8051F微控制器应用开发实战：样例代码与技巧
weixin_30661119的博客
10-08 1399
本文还有配套的精品资源，点击获取 简介：Silicon Labs公司推出的C8051F系列微控制器因其高性能和丰富的模拟及数字功能，广泛应用于多个行业。此系列的样例程序源代码为开发人员提供了宝贵的学习资源，帮助他们快速掌握C8051F MCU的编程技巧。这些技巧涵盖了中断管理、外设驱动、内存管理、低功耗模式、开发工具使用、样例程序分析、代码移植与优化以及调试与测试等关键领域...
华润微CS88M312单片机带ADC 的8位低功耗MCU
jetson024的博客
08-27 1802
华润微单片机CS88M312是一款具有ADC功能的低功耗可编程传感器专用检测电路MCU，可用于小家电、环境监测、电机控制等应用中。 华润微CS88M312单片机的特点如下： ● 高性能 RISC CPU： 单指令周期的超快速 8 位 CPU 完全兼容 MCS-51 指令 ● 灵活的振荡器结构： 内建 16M/8M/4M/910kHz 高速系统时钟振荡器 内建 32K/8K 低速时钟振荡器 可外挂低速/高速晶体振荡器 ● 单片机特性： 工作电压范围：2.2V~5.5V 工作温度范围：-40℃~85℃ MTP：
单片机笔记——ADC
XIAXIA
07-26 2085
  用到一款 ADC 芯片（MCP3421），查资料看见一篇文章写得很好： MCP3421高精度ADC转换器 - CSDN博客​blog.csdn.net   一个项目的需求，使用的单片机型号为stm32f030f4，虽然单片机自带了12位ADC转换器，分辨率可以达到805.66uV （此型号没有内部参考电压，所以使用工作电压作为参考电压，所以精度值计算：3.3V除以2的12次方）。 但...
单片机简介
最新发布
Cao123456789321的博客
05-26 780
从4位机到AIoT，单片机用50年时间重塑了人类与机器的交互方式。无论是点亮第一颗LED，还是构建复杂的物联网系统，这片"硅基大脑"始终是工程师手中最强大的魔法芯片。文末福利：关注+转发，私信获取《单片机项目实战宝典》！
华大芯片J-FLASH下载工具包使用教程
这个特定的zip文件是针对特定系列的华大MCU的，具体支持的芯片型号包括HC32L110、HC32F003、HC32F005、HC32F030、HC32F13X、HC32M460、HC32L15X、HC32F14X、HC32L(F)19X和HC32L(F)17X等。 #### J-FLASH工具的使用 ...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
